Como fornecedor de divisores PLC de fibra óptica, entendo a importância crítica da eficiência do acoplamento nesses dispositivos. A eficiência de acoplamento refere-se à relação entre a potência óptica lançada nas fibras de saída de um divisor e a potência óptica de entrada na fibra de entrada. Melhorar esta eficiência é essencial para garantir um desempenho ideal em sistemas de comunicação por fibra óptica. Nesta postagem do blog, compartilharei algumas estratégias eficazes para aumentar a eficiência do acoplamento de um divisor PLC de fibra óptica.
Compreendendo os princípios básicos dos divisores PLC de fibra óptica
Antes de se aprofundar nos métodos para melhorar a eficiência do acoplamento, é crucial ter uma compreensão básica de como funcionam os divisores PLC de fibra óptica. Um divisor PLC (Planar Lightwave Circuit) é um dispositivo óptico passivo que divide um sinal óptico de entrada em vários sinais de saída. É amplamente utilizado em redes de fibra óptica, como sistemas FTTH (Fiber to the Home), para distribuir sinais ópticos para vários usuários.
A eficiência de acoplamento de um divisor PLC é afetada por vários fatores, incluindo a qualidade das fibras ópticas, a precisão do alinhamento durante o processo de fabricação e as condições ambientais. Ao abordar esses fatores, podemos melhorar significativamente a eficiência de acoplamento do divisor.
Selecionando Fibras Ópticas de Alta Qualidade
A qualidade das fibras ópticas utilizadas em um divisor PLC tem impacto direto na eficiência do seu acoplamento. Fibras de alta qualidade têm menor atenuação, melhor correspondência de diâmetro de campo de modo e menos impurezas. Ao selecionar fibras ópticas, é importante considerar as seguintes características:
- Diâmetro de campo de modo (MFD): O MFD das fibras de entrada e saída deve ser bem compatível. Uma diferença significativa no MFD pode levar a altas perdas de acoplamento. Por exemplo, se o MFD da fibra de entrada for muito maior que o da fibra de saída, uma grande parte da potência óptica não será eficientemente acoplada à fibra de saída.
- Atenuação: Fibras de baixa atenuação são preferidas porque podem minimizar a perda de potência óptica durante a transmissão. Fibras com menor atenuação garantem que mais potência óptica de entrada chegue às portas de saída do divisor.
- Revestimento de fibra e qualidade do núcleo: Fibras com revestimento e diâmetros de núcleo uniformes, bem como baixos níveis de impurezas, podem melhorar a eficiência do acoplamento. Imperfeições na estrutura da fibra podem causar espalhamento e absorção do sinal óptico, resultando em aumento de perdas.

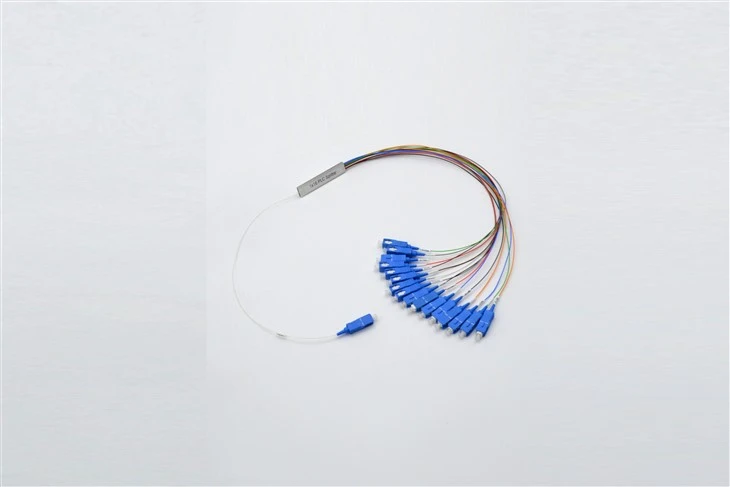

Oferecemos uma variedade de fibras ópticas de alta qualidade para nossos divisores PLC, incluindoDivisor de fibra 1×2 Plc, Mini Módulo, Sc/apc,Divisor de fibra Plc 1x16, tubo de aço, fibra nua 250µm, Sc Upc, monomodo, edivisor da fibra ótica do Plc 1x32. Esses produtos são projetados para atender aos mais altos padrões de qualidade e desempenho.
Alinhamento de precisão durante a fabricação
O alinhamento preciso das fibras ópticas e do chip PLC é crucial para alcançar alta eficiência de acoplamento. Durante o processo de fabricação, as seguintes técnicas de alinhamento podem ser empregadas:
- Alinhamento Ativo: O alinhamento ativo envolve o monitoramento da potência óptica nas portas de saída enquanto ajusta a posição das fibras em relação ao chip PLC. Este método permite a otimização do alinhamento em tempo real para atingir a máxima eficiência de acoplamento. Ao utilizar equipamentos de alinhamento de precisão, podemos garantir que as fibras estejam alinhadas com uma precisão de alguns micrômetros.
- Alinhamento Passivo: O alinhamento passivo depende de acessórios mecânicos e tolerâncias de fabricação precisas para posicionar as fibras e o chip PLC. Embora seja menos preciso que o alinhamento ativo, é mais econômico para produção em massa. No entanto, o projeto cuidadoso e a calibração dos acessórios de alinhamento passivo são necessários para minimizar erros de alinhamento.
Nosso processo de fabricação combina técnicas de alinhamento ativo e passivo para garantir o mais alto nível de precisão. Usamos equipamentos de alinhamento avançados e medidas rigorosas de controle de qualidade para garantir que cada divisor PLC atenda aos nossos altos padrões de qualidade.
Controlando as condições ambientais
Fatores ambientais como temperatura, umidade e vibração podem afetar a eficiência do acoplamento de um divisor PLC. Para minimizar o impacto destes factores, podem ser tomadas as seguintes medidas:
- Controle de temperatura: As mudanças de temperatura podem causar a expansão ou contração das fibras ópticas e do chip PLC, levando ao desalinhamento e ao aumento das perdas de acoplamento. Usando gabinetes com temperatura controlada ou técnicas de compensação térmica, podemos manter uma temperatura operacional estável para o divisor.
- Proteção contra umidade: A alta umidade pode fazer com que a umidade se acumule na superfície das fibras ópticas e no chip PLC, resultando em aumento de atenuação e perdas de acoplamento. Selar o divisor em um invólucro resistente à umidade e usar dessecantes pode ajudar a protegê-lo dos efeitos da umidade.
- Isolamento de vibração: A vibração pode fazer com que as fibras se movam em relação ao chip PLC, levando a alterações de alinhamento e perdas de acoplamento. Montar o divisor em plataformas com isolamento de vibração ou usar materiais de absorção de choque pode reduzir o impacto da vibração.
Manutenção e testes regulares
Manutenção e testes regulares são essenciais para garantir a estabilidade a longo prazo da eficiência do acoplamento de um divisor PLC. Os seguintes procedimentos de manutenção e teste podem ser realizados:
- Inspeção Visual: Inspecione periodicamente as fibras ópticas e o chip PLC em busca de sinais de danos, como rachaduras ou arranhões. Os componentes danificados devem ser substituídos imediatamente para evitar maior degradação da eficiência do acoplamento.
- Teste de potência óptica: Use um medidor de potência óptica para medir a potência óptica de entrada e saída do divisor. Compare os valores medidos com as especificações para detectar quaisquer alterações significativas na eficiência do acoplamento. Se a eficiência do acoplamento tiver diminuído, poderão ser necessárias investigações adicionais e solução de problemas.
- Limpeza: Mantenha os conectores ópticos e a superfície do chip PLC limpos. Poeira e sujeira podem se acumular nessas superfícies, causando aumento de atenuação e perdas de acoplamento. Use ferramentas e soluções de limpeza adequadas para limpar os componentes regularmente.
Conclusão
Melhorar a eficiência do acoplamento de um divisor PLC de fibra óptica é uma meta complexa, mas alcançável. Ao selecionar fibras ópticas de alta qualidade, garantir o alinhamento preciso durante a fabricação, controlar as condições ambientais e realizar manutenção e testes regulares, podemos melhorar significativamente o desempenho do divisor.
Como fornecedor líder de divisores PLC de fibra óptica, temos o compromisso de fornecer aos nossos clientes produtos e soluções da mais alta qualidade. Nossos produtos, comoDivisor de fibra 1×2 Plc, Mini Módulo, Sc/apc,Divisor de fibra Plc 1x16, tubo de aço, fibra nua 250µm, Sc Upc, monomodo, edivisor da fibra ótica do Plc 1x32, são projetados para atender às diversas necessidades de nossos clientes.
Se você estiver interessado em adquirir nossos divisores PLC de fibra óptica ou tiver alguma dúvida sobre como melhorar a eficiência do acoplamento, não hesite em nos contatar para mais discussões e negociações de aquisição. Estamos ansiosos para trabalhar com você para atender às suas necessidades de comunicação por fibra óptica.
Referências
- Ghatak, Ajoy K. e K. Thyagarajan. "Eletrônica Óptica nas Comunicações Modernas." Imprensa da Universidade de Cambridge, 2009.
- Sênior, John M. e M. Yousif Jamal. "Comunicações de fibra óptica: princípios e práticas." Educação Pearson, 2013.
