Trança de fibra óptica
Evolux Fiber: seu fabricante profissional de tranças de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd é um fornecedor líder de soluções de fibra óptica de ponta, especializada em pesquisa, desenvolvimento, fabricação e distribuição de produtos de fibra óptica de alta qualidade. Fundada no ano de 2013 e sediada em Shen Zhen, China, emergimos como um nome confiável na área de fibra óptica. Com um forte foco na inovação e na confiabilidade, nos esforçamos para atender às crescentes demandas da indústria global de telecomunicações.
Nossas vantagens
Portfólio diversificado de produtos
Fornecemos uma gama abrangente de produtos de fibra óptica, desde fibras ópticas monomodo e multimodo até fibras ópticas especiais para aplicações específicas, incluindo cabos de fibra óptica, conectores, transceptores, adaptadores e acessórios relacionados para atender às diversas necessidades de nossos clientes. .
Excelente suporte ao cliente
Reunimos uma equipe de especialistas prontos para apoiar nossos clientes. Eles auxiliam os clientes na seleção da solução de fibra óptica correta e orientam o processo de implementação, permitindo que os clientes desfrutem de consultoria abrangente de pré-venda, suporte pós-venda e assistência técnica.

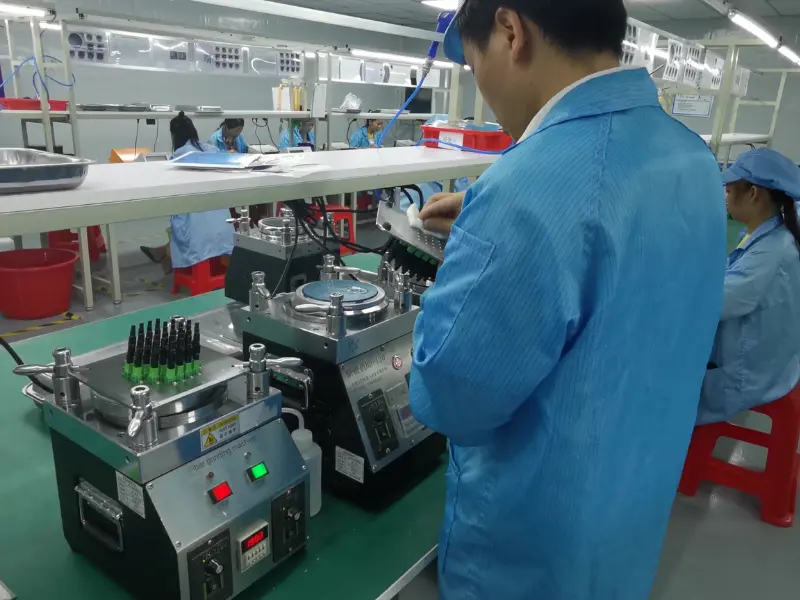

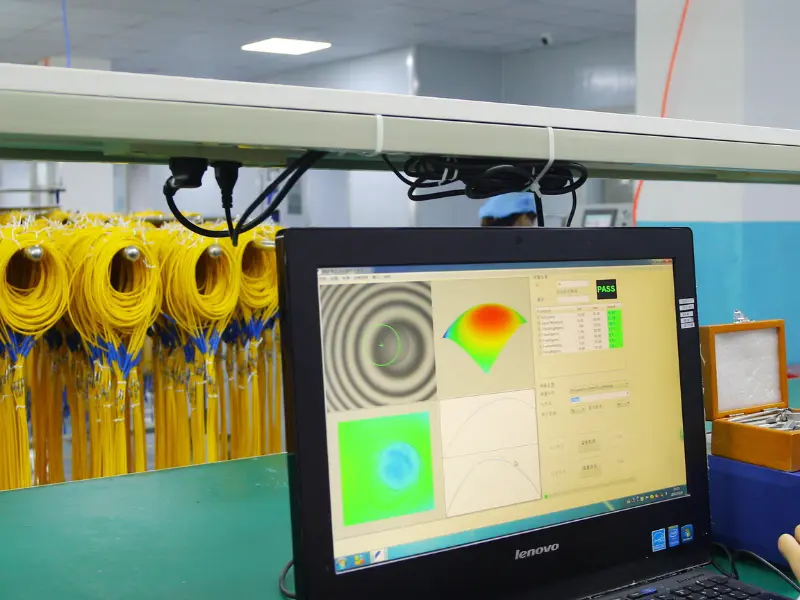

Instalações avançadas de pesquisa e desenvolvimento
Instalações de P&D de última geração, equipamentos e laboratórios especializados proporcionam um ambiente ideal para a realização de pesquisas, experimentações e testes de ponta de materiais de fibra óptica, design e processos de fabricação.
Serviços de personalização profissional
Oferecemos opções de personalização que permitem aos clientes adaptar produtos de fibra óptica às suas necessidades específicas. O diâmetro da fibra, o material de revestimento ou o tipo de conector podem ser personalizados de forma flexível.
Categoria de Produto
Produtos Mais recentes
Um pigtail de fibra geralmente tem um conector óptico pré-instalado em uma extremidade e onde a outra extremidade da fibra nua é usada para emenda por fusão com outra fibra. As tranças podem ter conectores fêmea ou macho. As tranças de fibra óptica geralmente são retiradas para serem emendadas e depois protegidas em uma bandeja de emenda de fibra com um protetor de junta de emenda mecânica ou térmica.
Classificação de tranças de fibra óptica
Por tipo de fibra
As tranças de fibra óptica são divididas em dois tipos principais: fibra monomodo (cor amarela) e fibra multimodo (cor laranja). As tranças de fibra óptica multimodo usam cabos de fibra multimodo em massa com especificações de 62,5/125 mícron ou 50/125-mícron, terminados com conectores de fibra óptica multimodo em uma extremidade. Além disso, cabos de fibra multimodo 10G (OM3 ou OM4) estão disponíveis em tranças de fibra óptica, geralmente diferenciados por uma cor de jaqueta aqua. Por outro lado, os cabos pigtail de fibra monomodo utilizam cabos de fibra monomodo de 9/125 mícrons e terminam com conectores de fibra monomodo em uma extremidade.
Uma variedade de tranças de fibra óptica estão disponíveis. cada um terminado com um conector diferente. Os conectores de cabo pigtail comumente usados abrangem uma variedade de opções, como pigtail de fibra LC, pigtail de fibra SC, pigtail de fibra ST, pigtail de fibra FC, pigtail de fibra MT-RJ, pigtail de fibra E2000 e outros. Cada conector tem vantagens e é adequado para diferentes aplicações e sistemas. Vamos dar uma olhada em alguns dos mais usados:
● Pigtail de fibra óptica SC:O conector do cabo pigtail SC apresenta um design de desconexão não óptico com uma ponteira de zircônia pré-radiada de 2,5 mm ou liga inoxidável. O pigtail de fibra SC é conhecido por sua economia e uso generalizado em aplicações de CATV, LAN, WAN, teste e medição.
● Pigtail de Fibra Óptica FC:O pigtail de fibra FC utiliza o corpo metálico dos conectores ópticos FC e possui uma estrutura tipo parafuso com ponteiras cerâmicas de alta precisão. As tranças de fibra óptica FC e produtos relacionados encontram ampla aplicação em conexões gerais de fibra óptica.
● Trança de fibra óptica ST:O conector pigtail ST é particularmente popular para aplicações LAN de fibra óptica multimodo. Possui uma ponteira estendida de 2,5 mm de diâmetro feita de cerâmica (zircônia), liga inoxidável ou plástico. As tranças de fibra ST são comumente utilizadas em aplicações de telecomunicações, indústria, medicina e sensores.
Por ambiente de aplicação
Existem cabos pigtail especializados, conhecidos como pigtails de fibra blindada e pigtails de fibra à prova d'água, projetados para suportar ambientes agressivos e extremos.
● Pigtail Blindado:As tranças de fibra óptica blindadas são construídas com um tubo de aço inoxidável ou outro material de aço forte dentro da capa externa. Este design fornece proteção extra para a fibra e aumenta a confiabilidade geral da rede. Também ajuda a prevenir danos causados por roedores, obras ou peso de outros cabos.
● Pigtail à prova d'água:O pigtail de fibra à prova d'água é projetado com uma unidade à prova d'água reforçada em aço inoxidável e uma jaqueta externa blindada de PE (polietileno). Este tipo pigtail é adequado para ambientes agressivos, como torres de comunicação, instalações de CATV e aplicações militares. O cabo pigtail à prova d'água oferece excelente tenacidade, resistência à tração e desempenho confiável, tornando-o ideal para conexões externas.
As tranças de fibra óptica vêm em várias contagens de fibras, como 1, 2, 4, 6, 8, 12, 24 e 48 fios. O desenho do pigtail depende da contagem de fibras.
● Pigtail de fibra óptica simples:Este tipo contém uma fibra e um único conector em uma extremidade.
● Pigtail de fibra óptica duplex:Um pigtail duplex apresenta duas fibras e dois conectores em uma extremidade, com cada fibra geralmente marcada como “A” ou “B”, ou usando conectores de cores diferentes para indicar a polaridade.
Da mesma forma, pigtails com 4, 6, 8, 12, 24, 48 e até mais de 48 fibras possuem suas respectivas características, acomodando as necessidades específicas de diversas aplicações e sistemas.
Nota: Os pigtails de fibra possuem conectores fêmea (usados em painéis de conexão para conexões fáceis) ou conectores macho (conectados diretamente em transceptores ópticos para transmissão de sinal).
Vantagens das tranças de fibra óptica
Facilidade de instalação
As tranças de fibra óptica vêm com conectores pré-terminados, facilitando a instalação e reduzindo a necessidade de terminação no local. Isso simplifica o processo de instalação e economiza tempo.
Terminações consistentes e de alta qualidade
As tranças são terminadas de fábrica, garantindo terminações consistentes e de alta qualidade. Isto minimiza o risco de erro humano durante as terminações em campo, resultando em melhor desempenho geral.
Compatibilidade
Os pigtails podem ser terminados com vários tipos de conectores, como SC, LC, ST ou outros, garantindo compatibilidade com diversos equipamentos e sistemas. Essa adaptabilidade é valiosa em diversos ambientes de rede.
Perda de sinal reduzida
As terminações de fábrica e a precisão no alinhamento do conector ajudam a minimizar a perda de sinal e garantem uma transmissão de luz eficiente. Isto é crucial para manter o desempenho e a integridade da rede de fibra óptica.
Aplicação de Pigtail de Fibra Óptica
Terminação de cabos de fibra óptica
As tranças de fibra óptica são comumente usadas para terminar cabos de fibra óptica, que são usados para transmitir sinais ópticos em longas distâncias. Os pigtails são conectados ao cabo de fibra óptica e então emendados ou terminados com um conector óptico para outro componente do sistema, como um patch panel ou transceptor óptico.
Construindo Redes de Fibra Óptica
As tranças de fibra óptica são amplamente utilizadas na construção de redes de fibra óptica, onde são usadas para conectar vários componentes, como transceptores ópticos, amplificadores ópticos e divisores ópticos. Eles fornecem uma conexão confiável e eficiente entre esses componentes, garantindo a transferência adequada dos sinais ópticos dentro da rede.
Centros de dados
As tranças de fibra óptica também são usadas em data centers para conectar transceptores ópticos e painéis de conexão. Isso permite que os data centers lidem com grandes quantidades de tráfego de dados de forma eficiente e com perda mínima de sinal, garantindo transferência de dados confiável e de alta velocidade.
Teste e Manutenção
As tranças de fibra óptica também são usadas em testes e manutenção de sistemas de fibra óptica. Eles fornecem uma maneira conveniente de testar sinais ópticos sem interromper o cabo de fibra óptica principal, facilitando a identificação e a resolução de problemas.
As tranças de fibra óptica requerem instalação e terminação adequadas para garantir desempenho ideal. Vamos explorar o processo passo a passo de instalação e encerramento, juntamente com algumas dicas de manutenção.
Processo de instalação
Comece preparando o cabo de fibra óptica, garantindo que esteja limpo e livre de danos ou dobras. Descasque a capa externa do cabo usando um removedor de fibra, expondo os fios de fibra. Limpe as fibras expostas usando lenços sem fiapos e álcool isopropílico para remover qualquer sujeira ou contaminantes. Prepare o pigtail removendo sua camada protetora, deixando um pequeno pedaço de fibra nua. Alinhe as extremidades desencapadas do cabo e do pigtail, garantindo que estejam devidamente alinhados para emendas por fusão ou conectores mecânicos. Use emenda por fusão ou conectores mecânicos para unir as fibras com segurança. Proteja a emenda ou o ponto de conexão com tubo termorretrátil ou protetores de conector. Teste o pigtail instalado usando um medidor de potência óptica para verificar a intensidade do sinal. As aplicações e indústrias comuns que utilizam tranças de fibra óptica incluem telecomunicações, data centers, instalações médicas e automação industrial. Eles são essenciais na conexão de vários dispositivos, como switches, roteadores, transceptores e painéis de conexão.
Processo de Rescisão
Comece preparando o cabo de fibra óptica de maneira semelhante à mencionada no processo de instalação. Retire a capa externa do cabo para expor as fibras. Limpe ambas as extremidades do cabo usando lenços sem fiapos e álcool isopropílico para remover quaisquer contaminantes. Prepare o conector removendo a tampa protetora e limpando-o também. Insira cada fibra em seu slot correspondente na ponteira do conector. Fixe firmemente o corpo do conector para proporcionar alívio de tensão nas fibras terminadas. Inspecione e limpe qualquer excesso de adesivo ou detritos ao redor da área do conector. Teste cada pigtail terminado usando um medidor de potência óptica para garantir a transmissão adequada do sinal. Para manter o desempenho ideal das tranças de fibra óptica, são necessárias inspeções e limpezas regulares. Evite dobrá-los ou torcê-los excessivamente, pois isso pode causar perda ou quebra do sinal. Além disso, mantenha-os protegidos contra poeira e umidade.
Fatores a serem considerados antes de escolher um pigtail de fibra óptica
Tipo de fibra
A primeira coisa que você precisa considerar ao escolher um cabo de fibra óptica é o tipo de fibra. Existem dois tipos principais de fibra: monomodo e multimodo. A fibra monomodo é projetada para transmissão de longa distância, enquanto a fibra multimodo é mais adequada para distâncias mais curtas. Se você estiver transmitindo dados por longas distâncias, convém usar fibra monomodo. Se você estiver transmitindo dados em distâncias mais curtas, a fibra multimodo será suficiente.
Tamanho do núcleo
O tamanho do núcleo de um cabo de fibra óptica refere-se ao diâmetro do núcleo de vidro ou plástico que transporta o sinal de luz. O tamanho do núcleo afeta a largura de banda e a capacidade de distância do cabo. De modo geral, núcleos maiores são melhores para distâncias mais curtas e larguras de banda mais baixas, enquanto núcleos menores são melhores para distâncias mais longas e larguras de banda mais altas.
Material da jaqueta
O material da capa de um cabo de fibra óptica é importante, pois protege a fibra contra danos e fatores ambientais. Existem vários materiais de revestimento diferentes para escolher, incluindo PVC, LSZH e Plenum. O PVC é o material de revestimento mais comum e adequado para a maioria das aplicações. As jaquetas LSZH (Low Smoke Zero Halogen) são usadas em ambientes onde fumaça e vapores tóxicos podem ser perigosos, como em aeronaves ou submarinos. As jaquetas Plenum são usadas em espaços de tratamento de ar, como edifícios de escritórios.
Tipo de conector
O tipo de conector é outro fator importante a considerar na escolha do cabo de fibra óptica. Existem vários tipos diferentes de conectores disponíveis, incluindo SC, FC, ST e LC. O tipo de conector escolhido dependerá do equipamento ao qual você está se conectando e da distância entre eles.
Ambiente de instalação
Finalmente, você deve considerar o ambiente de instalação ao escolher o cabo de fibra óptica. Diferentes ambientes exigem diferentes tipos de cabos. Por exemplo, se você estiver instalando cabos em um ambiente externo hostil, escolha um cabo projetado para uso externo e que possa suportar a exposição aos elementos. Se estiver instalando cabos em um data center, você deverá escolher um cabo que seja fácil de instalar e gerenciar.
Usando dicas para pigtail de fibra óptica
Mantenha os conectores dos cabos limpos e secos
Antes de usar cabos de fibra óptica, limpe os conectores do cabo e dos cabos ou portas aos quais o cabo está conectado. Os conectores podem ser facilmente contaminados por poeira, óleos das mãos, resíduos de filme condensado de vapores de ar e revestimentos deixados após a evaporação da água e dos solventes. A umidade também pode corroer as terminações dos cabos, portanto armazene os cabos em áreas secas.
Deixe as tampas contra poeira até que esteja pronto para conectar
As tampas contra poeira mantêm contaminantes e umidade longe do conector e protegem-no contra danos. Depois de remover a tampa contra poeira, inspecione e limpe o terminal antes de conectá-lo a outro cabo ou dispositivo. Utilize apenas produtos de limpeza destinados a conectores de fibra óptica.
Vá com calma
Os cabos de fibra são extremamente duráveis, consistindo em revestimentos, revestimentos e jaquetas que protegem os delicados fios de vidro e proporcionam resistência. Ainda assim, se manuseados incorretamente, os fios de vidro podem fraturar, o que afeta a transmissão do sinal.
Teste para pontos de falha
Exceder o raio de curvatura ou as classificações de resistência ao esmagamento do cabo pode afetar o desempenho, portanto, use um localizador visual de falhas (VFL) para encontrar quaisquer pontos de falha ou um medidor de energia para determinar se há perda de sinal.
Evite cabos emaranhados
Enrole os cabos de fibra óptica e prenda os conectores com fixadores do tipo velcro. Como cabos comprimidos podem causar perda de sinal, evite usar braçadeiras plásticas. Quando os fechos de correr forem a única solução, aperte-os frouxamente.
Guia de perguntas frequentes definitivo para pigtail de fibra óptica
P: Para que são utilizadas as tranças de fibra?
P: Qual é a diferença entre um pigtail e um patch cord?
P: O que é Pigtail de Fibra Óptica?
P: Como testar conectores?
P: Qual é o tamanho de um pigtail de fibra?
P: Quais são os tipos de tranças de fibra?
P: Onde as tranças de fibra são usadas?
P: Qual é a diferença entre um cabo de fibra e um patch cord?
P: Que tipos de pigtail de fibra óptica estão disponíveis?
P: Qual é o comprimento de onda de um pigtail de fibra óptica?
P: Qual é a distância máxima que um pigtail de fibra óptica pode transmitir sinais?
P: Como funciona um pigtail de fibra?
P: Qual é o conector pigtail mais comum e amplamente utilizado?
P: Onde usamos juntas pigtail?
P: Como você emenda tranças?
P: O que é um pigtail de modo único?
P: Como substituir um conector pigtail?
P: Quais são as vantagens das tranças de fibra óptica pré-terminadas?
P: Qual é a tensão máxima de tração para tranças de fibra óptica?
P: As tranças de fibra óptica são adequadas para aplicações externas?
Como um dos principais fabricantes e fornecedores de tranças de fibra óptica na China, damos as boas-vindas a você para comprar tranças de fibra óptica em estoque aqui em nossa fábrica. Todos os produtos personalizados são de alta qualidade e baixo preço. Para lista de preços e amostra grátis, entre em contato conosco agora.
Resistência ao choque de tranças de fibra óptica
