Evolux Fiber: seu fabricante profissional de caixas terminais de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd é fornecedora líder de-soluções de fibra óptica de ponta, especializada em pesquisa, desenvolvimento, fabricação e distribuição de produtos de fibra óptica de-alta qualidade. Fundada no ano de 2013 e sediada em Shen Zhen, China, emergimos como um nome confiável na área de fibra óptica. Com um forte foco na inovação e na confiabilidade, nos esforçamos para atender às crescentes demandas da indústria global de telecomunicações.
Nossas vantagens
Portfólio diversificado de produtos
Fornecemos uma linha abrangente de produtos de fibra óptica, desde fibras ópticas monomodo-e multimodo- até fibras ópticas especiais para aplicações específicas, incluindo cabos de fibra óptica, conectores, transceptores, adaptadores e acessórios relacionados para atender às diversas necessidades de nossos clientes.
Excelente suporte ao cliente
Reunimos uma equipe de especialistas prontos para apoiar nossos clientes. Eles auxiliam os clientes na seleção da solução de fibra óptica correta e orientam o processo de implementação, permitindo que os clientes desfrutem de consultoria abrangente de pré-vendas, suporte pós{2}}de vendas e assistência técnica.
Instalações avançadas de pesquisa e desenvolvimento
Instalações-de{1}}de{2}}última geração de P&D, equipamentos e laboratórios especializados oferecem um ambiente ideal para conduzir pesquisas, experimentações e testes de ponta-de materiais de fibra óptica, projetos e processos de fabricação.
Serviços de personalização profissional
Oferecemos opções de personalização que permitem aos clientes adaptar produtos de fibra óptica às suas necessidades específicas. O diâmetro da fibra, o material de revestimento ou o tipo de conector podem ser personalizados de forma flexível.
Product Categories
Latest Products

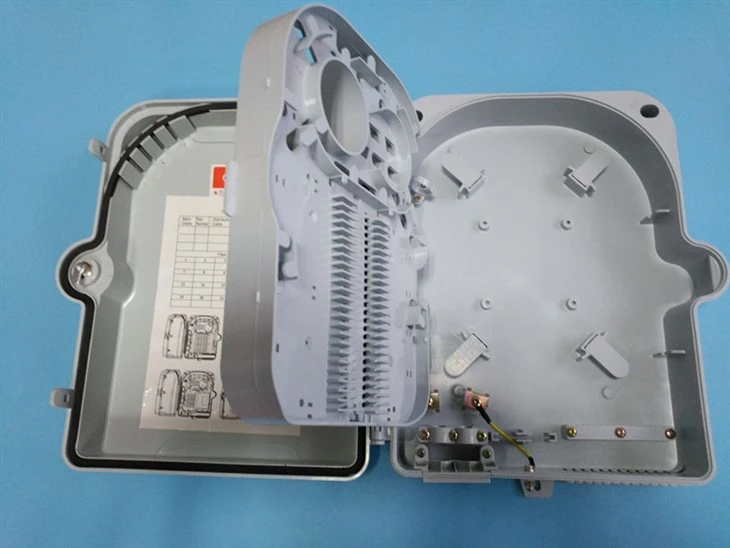

Fabricante de caixa terminal de fibra óptica para projetos FTTH e FTTx
A EVOLUX fornece caixas terminais de fibra óptica para FTTH, FTTx, redes de acesso de telecomunicações, banda larga residencial, sistemas de distribuição predial e instalações de fibra no lado do assinante.
Nossa linha de produtos inclui caixas de terminais internas e externas, gabinetes-montados em parede e em poste-, caixas de assinante compactas, caixas de distribuição de fibra com vários-núcleos e soluções pré{3}}conectadas.
Além dos modelos padrão, oferecemos suporte a configurações-específicas do projeto, montagens pré{1}}carregadas e serviços de caixa terminal de fibra óptica OEM/ODM. Os produtos podem ser fornecidos como gabinetes vazios ou montados com adaptadores, pigtails, bandejas de emenda, divisores PLC e acessórios de montagem de acordo com as necessidades do seu projeto.
Quer você seja uma operadora de telecomunicações, contratante de FTTH, integrador de rede, distribuidor ou marca própria, nossa equipe pode ajudá-lo a selecionar ou desenvolver uma solução de terminação de fibra adequada ao seu ambiente de instalação, estrutura de rede e orçamento.
Como são fabricadas as caixas terminais de fibra óptica?
Uma caixa terminal de fibra óptica confiável requer um gabinete e uma estrutura interna coordenados.
O material do gabinete, o design da entrada do cabo, o sistema de vedação, a bandeja de emenda, o painel adaptador, o espaço de roteamento de fibra e a estrutura de montagem devem funcionar juntos para oferecer suporte à instalação eficiente e à operação{0}}da rede a longo prazo.
O método de fabricação depende do material do invólucro selecionado e da estrutura do produto.
Fabricação de caixas terminais de fibra óptica de plástico
As caixas terminais plásticas geralmente envolvem as seguintes etapas:
Revisão da Estrutura do Produto
As dimensões do gabinete, as posições de entrada dos cabos, a bandeja de emenda, o painel adaptador, a estrutura de montagem e o método de vedação são revisados antes da produção.
Seleção de Materiais
O material do gabinete é selecionado de acordo com o design do produto, o ambiente de instalação, os requisitos mecânicos e os requisitos de resistência-a intempéries.
As opções de materiais disponíveis dependem do modelo da caixa de ligação e podem incluir ABS, PC, PC+ABS, PP ou outros materiais avaliados.
Moldagem por injeção
A tampa do gabinete, a base, as bandejas de emenda e as peças moldadas relacionadas são produzidas usando ferramentas e materiais confirmados.
Corte e inspeção de aparência
As peças moldadas são verificadas quanto a rebarbas, deformações, rachaduras, moldagem incompleta, defeitos superficiais e consistência dimensional.
Preparação de Componentes Internos
Bandejas de emenda, painéis adaptadores, braçadeiras de cabos, componentes de vedação, travas, fixadores e acessórios de montagem são preparados de acordo com a lista técnica confirmada.
Montagem do Produto
O gabinete, as bandejas de emenda, as vedações, as travas, os{0}componentes de entrada de cabos e os acessórios internos são montados.
Carregamento de componentes opcionais
Adaptadores, pigtails, divisores PLC e mangas protetoras podem ser instalados de acordo com a configuração necessária do produto.
Inspeção e Embalagem
As caixas de terminais acabadas são inspecionadas em relação à configuração confirmada do produto antes da embalagem.
A caixa terminal de fibra óptica é uma caixa que protege o cabo de fibra óptica e a soldagem pigtail de fibra no terminal do cabo de fibra óptica. É usado principalmente para soldagem direta-e emenda de ramificação de cabos de fibra óptica internos e externos e fixação do terminal de cabo de fibra óptica, que desempenha a função de armazenamento de rabo de fibra de fibra e proteção da junta. Ele pode dividir um cabo óptico em uma única fibra óptica, o que equivale a um conector, que desempenha a função de conectar o cabo óptico e o pigtail. Depois que um cabo óptico chega ao usuário, ele é fixado na caixa de terminais, e o núcleo e o pigtail do cabo óptico são soldados na caixa de terminais.
Tipos de caixas terminais de fibra óptica
Montado-na parede e no rack-
As caixas de terminação de fibra podem ser categorizadas em caixas-montadas em rack e montadas-na parede com base em seus designs. Este último geralmente é lacrado e pendurado na parede, enquanto o primeiro possui porta traseira e frontal com grade lateral fixada diretamente no rack do servidor. O FTB-montado na parede destina-se principalmente a conexões diretas. Procedimentos como fusão, emenda e terminação devem ser realizados antes da instalação de um FTB. Uma caixa de terminação de fibra-montada na parede é adequada-para aplicações como teleconferência, terminais de entrada de edifícios e assim por diante. Esses FTBs podem ser subcategorizados em caixas externas e internas. Por outro lado, gabinetes montados-em rack são ideais para arquitetura de interconexão ou conexão-cruzada. Esses FTBs são ideais para construir interfaces entre o dispositivo de transmissão e o cabo externo da planta, com espaço suficiente para gerenciamento, terminação, distribuição e fusão. No entanto, os FTBs montados-em rack são apenas para implantações internas.
Interior e exterior
Com base em suas aplicações em ambientes variados, os FTBs podem ser divididos nas categorias de caixas de terminação externas e internas. A principal diferença entre eles serão os materiais utilizados na fabricação. Os materiais utilizados em uma unidade devem ser comparáveis aos utilizados em outros elementos e até mesmo nas bainhas dos cabos/pigtail. No caso de um FTB ser destinado à implantação no exterior, as suas propriedades químicas e físicas têm de ser suficientemente estáveis, com boa resistência à água e ao pó. A temperatura de fusão dos materiais também não deve ser inferior a 120 graus. Os componentes do FTB devem operar em uma ampla faixa de temperatura de pelo menos -25 graus a 45 graus para sobreviver a grandes flutuações de temperatura. Seu invólucro externo é normalmente bem vedado para proteger os componentes internos contra danos e possui alta resistência ao impacto. O FTB interno, por outro lado, é conhecido por ser o ponto de transição entre os cabos horizontais e ascendentes. Eles são comumente usados como local de armazenamento para distribuição e terminação de fibra em um ambiente mais controlado e, portanto, não possuem requisitos especiais em termos de materiais. Para selecionar a caixa de terminação de fibra perfeita para sua rede, você precisa avaliar seus requisitos com competência e optar pela opção que se alinhe efetivamente às suas necessidades. Os FTBs podem ser encontrados em uma variedade de materiais, formatos e tamanhos. É preciso levar em consideração a quantidade de fibras utilizadas e o espaço disponível, entre outras coisas, para identificar aquela que funcionaria melhor para sua montagem.
A função da caixa terminal de fibra óptica é fornecer a emenda por fusão da fibra óptica e da fibra óptica, a emenda por fusão da fibra óptica e do pigtail e a transferência do conector óptico. Ele também fornece proteção mecânica e ambiental para a fibra óptica e seus componentes, e permite inspeções adequadas para manter os mais altos padrões de gerenciamento de fibra óptica. Uma boa caixa terminal de fibra óptica precisa ter as seguintes funções.
Função de fixação
Depois que o cabo óptico entra no rack, sua bainha externa e núcleo de reforço devem ser fixados mecanicamente, os componentes de proteção do fio terra devem ser instalados, o processamento de proteção final e o agrupamento e proteção da fibra óptica.
Função de emenda
Depois que a fibra óptica retirada do cabo óptico é emendada com o cabo traseiro, o excesso de fibra óptica é enrolado e armazenado, e a junta emendada é protegida.
Função de Alocação
conecte o conector conectado ao cabo traseiro ao adaptador e realize a conexão óptica com o conector óptico do outro lado do adaptador. Os adaptadores e conectores devem poder ser inseridos e removidos de forma flexível; o caminho óptico pode ser implantado e testado livremente.
Função de armazenamento
Forneça espaço para armazenamento de vários{0}cabos ópticos conectados entre racks, para que possam ser colocados de maneira regular e ordenada. Deve haver um espaço e método apropriados na caixa terminal de fibra óptica para tornar a fiação desta parte da linha de conexão óptica clara, fácil de ajustar e atender aos requisitos mínimos de raio de curvatura.
Distribuição de Fibra Óptica
As caixas terminais são utilizadas para distribuir e organizar cabos de fibra óptica dentro de um edifício ou área específica. Eles fornecem um ponto estruturado e de fácil acesso para conectar vários cabos de fibra óptica.
Terminação de fibra óptica interna
Em ambientes internos, como data centers, escritórios ou edifícios residenciais, as caixas terminais de fibra óptica são usadas para terminar e organizar cabos de fibra óptica. Eles geralmente vêm com adaptadores pré{1}}configurados para fácil conectividade plug-e{3}}play.
Instalações de fibra para casa (FTTH)
Nas implantações de FTTH, caixas terminais de fibra óptica são usadas para terminar os cabos de fibra óptica nas instalações do cliente. Essas caixas podem abrigar conectores ou adaptadores para conexão com equipamentos do cliente, como roteadores ou terminais de rede óptica (ONTs).
Pontos de conexão do assinante
As caixas terminais servem como pontos de conexão de assinantes, fornecendo um local para emendar, conectar e gerenciar cabos de fibra óptica para usuários individuais ou assinantes em uma rede.
Procedimento de instalação da caixa de terminação de fibra
Montagem
A caixa de terminação de fibra óptica é montada na parede ou no rack padrão de 19 polegadas (483 mm) de largura. O painel frontal deve ser facilmente acessível à medida que o cabo entra pela parte inferior.
Preparação da extremidade do cabo
A extremidade de qualquer cabo de fibra deve ser preparada antes de iniciar a entrada do cabo na caixa de terminação de fibra óptica. O procedimento de preparação da extremidade do cabo está disponível no fornecedor. É crucial proteger as fibras nuas nesta fase. Isso ocorre porque eles ficam expostos após seguir a preparação da extremidade do cabo.
Entrada de cabo
Depois que as extremidades dos cabos estiverem preparadas, um diafragma de borracha no orifício de entrada do cabo da caixa precisa ser perfurado. Isto deve ser feito antes de inserir o cabo na caixa, pois esta abertura fica bloqueada nas caixas novas.
Fixação da extremidade do cabo
A caixa de terminação de fibra possui vários postes-guia de fibra plástica montados nela. A fibra nas mangas ou tubo de transporte do cabo é passada através deles. Através dessas guias, todo o comprimento excedente do cabo é levado para a bandeja de emenda selecionada. Em seguida, usando uma cinta plástica de fixação, ela é fixada no ponto de entrada da bandeja de emenda.
Emenda
A parte mais importante do processo de instalação é unir a fibra óptica do cabo às tranças. Uma máquina de emenda é usada para esse propósito. É mantido próximo à caixa de terminação sobre uma mesa. Um mecanismo de fio de aço inoxidável é liberado de sua trava de mola para abrir uma bandeja de emenda específica. Uma máquina de emenda é usada para emendar as fibras pigtail de modo que as pontas da fibra saiam do cabo. Eles são então empurrados para caber na emenda fundida. O processo é continuado para que todas as emendas sejam armazenadas em bandejas de emenda. Essas bandejas de emenda são então empilhadas dentro da caixa de terminação. O mecanismo de fechamento do fio de aço inoxidável é então fechado com a caixa.
Fatores a serem considerados antes de escolher uma caixa terminal de fibra óptica
Capacidade
A capacidade da caixa terminal de fibra óptica é um dos fatores mais importantes a considerar. Determina a quantidade de cabos de fibra óptica que podem ser acomodados na caixa. A capacidade da caixa deve ser baseada nas suas necessidades atuais e no crescimento futuro. Certifique-se de escolher uma caixa com capacidade suficiente para acomodar qualquer expansão futura da sua rede.
Tamanho
O tamanho da caixa terminal de fibra óptica também é um fator importante a considerar. A caixa deve ser grande o suficiente para acomodar todos os cabos de fibra óptica e qualquer equipamento adicional que possa ser necessário. No entanto, não deve ser muito grande a ponto de ocupar muito espaço ou ser difícil de instalar.
Proteção
A caixa terminal de fibra óptica deve fornecer proteção adequada aos cabos de fibra óptica contra danos físicos, poeira e umidade. Escolha uma caixa feita de materiais-de alta qualidade e com segurançamecanismo de bloqueio para impedir acesso não autorizado. A caixa também deve ter vedações e juntas adequadas para evitar a entrada de umidade e poeira.
Conectividade
A caixa terminal de fibra óptica deve ser compatível com o tipo de conectores de fibra óptica que você está usando. Diferentes tipos de conectores incluem SC, LC e ST. Certifique-se de escolher uma caixa que possa acomodar o tipo de conectores que você está usando.
Facilidade de instalação
A caixa terminal de fibra óptica deve ser fácil de instalar e usar. Procure uma caixa que venha com instruções claras e todo o equipamento de montagem necessário. A caixa também deve ser de fácil acesso e manutenção.
Preço
O preço é sempre um fator na escolha de qualquer produto. O custo da caixa terminal de fibra óptica deve ser comparado com suas características e funcionalidade. Escolha uma caixa que ofereça uma boa relação custo-benefício e esteja dentro do seu orçamento.
Guia de perguntas frequentes definitivo para caixa terminal de fibra óptica
P: O que é uma caixa terminal de fibra óptica?
P: Qual é o nome da caixa de terminação de fibra?
P: Como instalar a caixa terminal de fibra óptica?
P: O que é uma caixa de terminação de fibra?
P: Como instalar e usar uma caixa terminal de fibra óptica?
P: O que deve ser observado na caixa terminal de fibra óptica?
P: Qual é o papel das caixas terminais de fibra óptica nas redes FTTH?
P: Qual é a estrutura de uma caixa terminal de fibra óptica?
P: Proteção do conector de fibra óptica
P: Quais são as propriedades do material da caixa terminal de fibra óptica?
P: Qual é o desempenho óptico de uma caixa terminal de fibra óptica?
P: Qual é a diferença entre a caixa terminal de fibra e a bandeja de emenda de fibra?
P: Quais são os benefícios de usar uma caixa terminal de fibra óptica?
P: Quais são os componentes de uma caixa terminal de fibra óptica?
P: Por que usar caixas de terminação de fibra?
P: Como é feita a emenda de fibra em um FTB?
P: Um FTB pode ser montado-na parede?
Como um dos principais fabricantes e fornecedores de caixas terminais de fibra óptica na China, convidamos você a comprar caixas terminais de fibra óptica em estoque aqui em nossa fábrica. Todos os produtos personalizados são de alta qualidade e baixo preço. Para lista de preços e amostra grátis, entre em contato conosco agora.
caixa de distribuição de terminais de fibra óptica
