ADAPTADOR DE FIBRA ÓPTICA OEM E FORNECIMENTO A GRANEL
Um parceiro confiável no fornecimento de adaptadores de fibra óptica para seus produtos e projetos
Fonte de adaptadores padrão, híbridos e multi-fibra para redes de telecomunicações, sistemas FTTH, data centers, equipamentos de distribuição de fibra e produtos de conectividade OEM.
A Evolux fornece adaptadores de fibra óptica SC, LC, FC, ST, E2000, MU, MT-RJ e MPO/MTP em configurações de-modo único, multimodo, UPC, APC, simplex, duplex e multi{3}}fibra.
Esteja você adquirindo acopladores de fibra óptica padrão para distribuição, combinando adaptadores com uma BOM de projeto ou desenvolvendo uma linha de produtos-de marca própria, nossa equipe pode ajudar a confirmar a configuração necessária antes da amostragem e da produção em volume.
Solicitar amostras de adaptadores
01
Configurações padrão e personalizadas
Selecione a interface do conector, o modo de fibra, o tipo de polimento, a configuração da porta, a estrutura do invólucro e a embalagem necessária para sua aplicação.
02
Amostra-para{1}}suporte à produção
Avalie o ajuste do produto, a compatibilidade, a aparência e os requisitos de desempenho aplicáveis antes de prosseguir para a produção em massa.
03
Etiquetas e embalagens OEM
Rótulos, números de modelo, códigos de barras, logotipos e embalagens específicos-do cliente podem ser discutidos para pedidos-de marca própria e de distribuição.
04
Pequenos-pedidos em lote e volume
O suporte está disponível para avaliação de amostras, personalização de pequenos-lotes e compras em massa-com base em projetos.
Configure o adaptador de fibra óptica para sua aplicação exata
A seleção de um adaptador de fibra óptica envolve mais do que combinar o nome do conector. A interface do conector, o tipo de polimento, o modo de fibra, a densidade da porta, a luva de alinhamento, a estrutura de montagem e o design do invólucro podem afetar a compatibilidade com a rede, painel ou equipamento no qual o adaptador será instalado.
Envie-nos seus requisitos técnicos, ficha técnica existente, desenho ou amostra física. Revisaremos a configuração antes de organizar amostras ou produção.
Interface do conector
Escolha a interface do conector que corresponde à sua rede de fibra, equipamento ou sistema de painel.
As opções disponíveis incluem:
- SC
- LC
- FC
- ST
- E2000
- UM
- MT-RJ
- MPO/MTP
- Adaptadores híbridos
Para adaptadores de fibra óptica híbrida, especifique a interface do conector necessária em cada lado.
Modo Fibra
Selecione o modo de fibra que corresponda aos conjuntos de cabos conectados e aos requisitos de transmissão da rede.
As opções disponíveis incluem:
- Modo-único
- Multimodo
- Configurações OM3
- Configurações OM4
- Opções específicas-do aplicativo
Forneça o modo de fibra ou a especificação do cabo existente ao solicitar amostras ou uma cotação.
Tipo polonês
Confirme o tipo de polimento do conector exigido pelos componentes de fibra conectados e pelas interfaces do equipamento.
As opções comuns incluem:
- UPC
- APC
- UPC-para-UPC
- APC-para-APC
- Configurações de polimento híbrido
Para adaptadores híbridos, especifique o tipo de polimento necessário em ambos os lados, quando aplicável.
Configuração da porta
Selecione a configuração da porta de acordo com o tipo de conector, densidade do painel e ambiente de instalação.
As configurações disponíveis podem incluir:
- Simplexo
- Dúplex
- Quad
- Multi-porta
- Multi-fibra
Forneça o número necessário de portas e aplicação de painel para que possamos confirmar uma estrutura de adaptador compatível.
Estrutura de Montagem e Habitação
Escolha a estrutura de montagem e alojamento de acordo com a abertura do painel, método de instalação e ambiente operacional.
As estruturas disponíveis podem incluir:
- Flangeado
- Sem flange
- Encaixe-
- Montagem-parafusada
- Fechado
- Carcaça metálica
- Carcaça de plástico
Forneça o recorte do painel ou as dimensões do adaptador existente quando a compatibilidade mecânica for crítica.
Manga de alinhamento
Selecione a luva de alinhamento de acordo com o tipo de conector, material do terminal e desempenho de conexão necessário.
As opções disponíveis podem incluir:
- Manga cerâmica
- Manga metálica
- Manga dividida
- Manga sólida
- Opções de capa-específicas do aplicativo
Se for necessário um material de luva específico, inclua-o na especificação técnica ou consulta.
Configuração MPO/MTP
Os adaptadores de fibra óptica MPO/MTP exigem vários detalhes de configuração para garantir a compatibilidade com o sistema multi-fibra completo.
Especifique:
- Contagem de fibras
- Orientação chave
- Polaridade necessária
- Estrutura flangeada ou sem flange
- Cor da caixa
- Aplicação em painel ou cassete
O gênero do conector também deve ser confirmado quando afetar a montagem completa do cabo.
Habitação personalizada e identificação
Personalize a aparência, identificação e embalagem do adaptador de acordo com sua marca ou requisitos de distribuição.
As opções disponíveis podem incluir:
- Cor da caixa
- Cor da tampa contra poeira
- Marcação do produto
- Etiqueta do cliente
- Número do modelo
- Código de barras
- Embalagem interna
- Marcação externa da caixa
A disponibilidade de personalização e MOQ dependem da estrutura do produto e da quantidade do pedido.
PROCESSO DE FABRICAÇÃO DE ADAPTADOR DE FIBRA ÓPTICA
Como os adaptadores de fibra óptica são fabricados?
A fabricação de adaptadores de fibra óptica requer dimensões precisas do invólucro, retenção estável do conector e alinhamento preciso entre as interfaces de fibra conectadas.
O processo exato de produção varia de acordo com o tipo de adaptador, material da caixa, estrutura de montagem e método de alinhamento. Cada pedido deve ser fabricado de acordo com especificações de produto, desenhos e requisitos de inspeção aprovados.

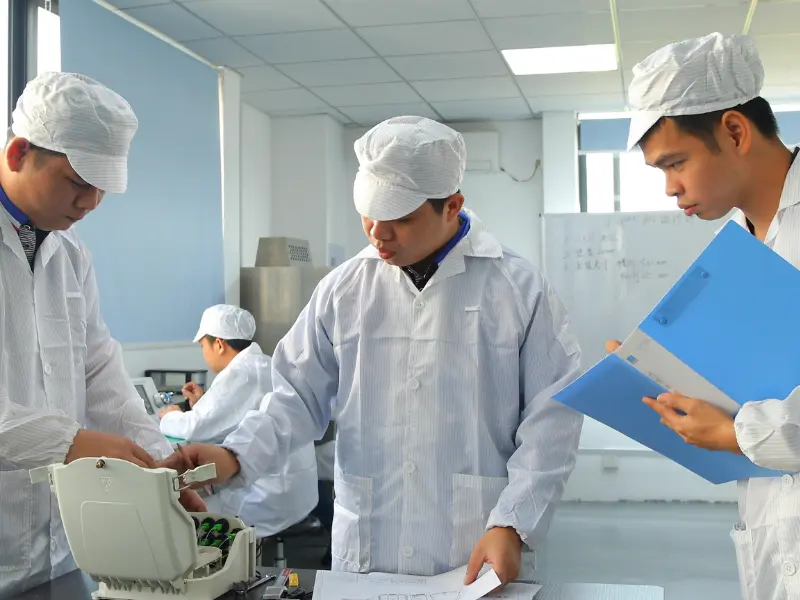

Especificação e inspeção de materiais
Antes da produção, o desenho do produto, a configuração do adaptador e os requisitos do pedido são revisados e confirmados.
Caixas de entrada, luvas de alinhamento, clipes de montagem, venezianas, tampas contra poeira e outros componentes são inspecionados quanto a:
- Dimensões corretas
- Material e cor
- Condição da superfície
- Limpeza
- Integridade do componente
- Identificação de modelo e lote
O desenho, amostra ou especificação aprovado é usado como referência de produção e inspeção.

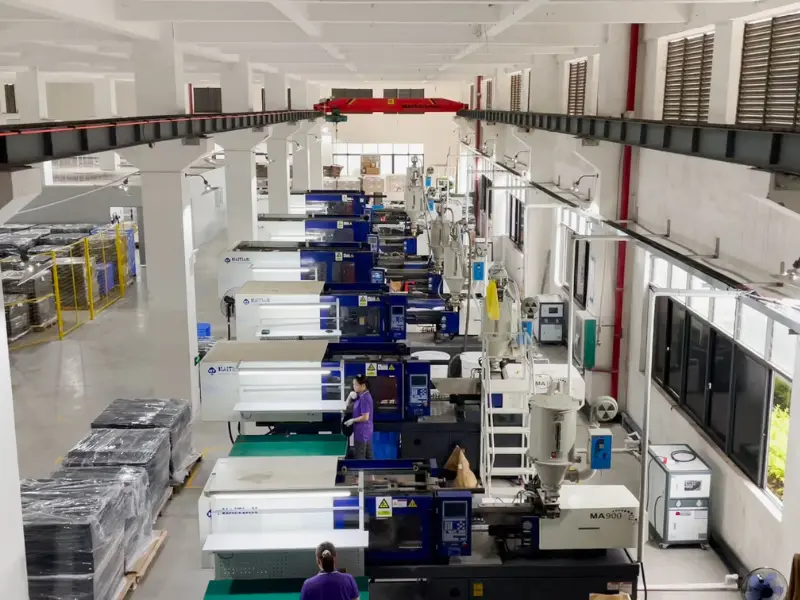

Moldagem e Processamento de Habitações
Os invólucros adaptadores de plástico são moldados de acordo com a interface do conector, estrutura de montagem e cor de identificação exigidas.
Os corpos adaptadores de metal podem exigir usinagem, conformação ou tratamento de superfície, dependendo do projeto do produto.
A habitação é inspecionada para:
- Precisão dimensional
- Defeitos superficiais
- Flash ou deformação
- Estrutura de flange e clipe
- Geometria de entrada-do conector
- Compatibilidade-de montagem em painel
Preparação do Componente de Alinhamento
Para adaptadores SC, LC, FC, ST, MU, E2000 e outros adaptadores-baseados em anilha, as luvas de alinhamento de cerâmica ou metal são limpas e preparadas para instalação.
Para adaptadores de fibra óptica MPO/MTP, a preparação se concentra em:
- Orientação chave
- Posicionamento do conector
- Estrutura de retenção
- Configuração de flange
- Geometria da caixa
- Compatibilidade do painel
Todos os componentes devem permanecer limpos e livres de danos antes da montagem.

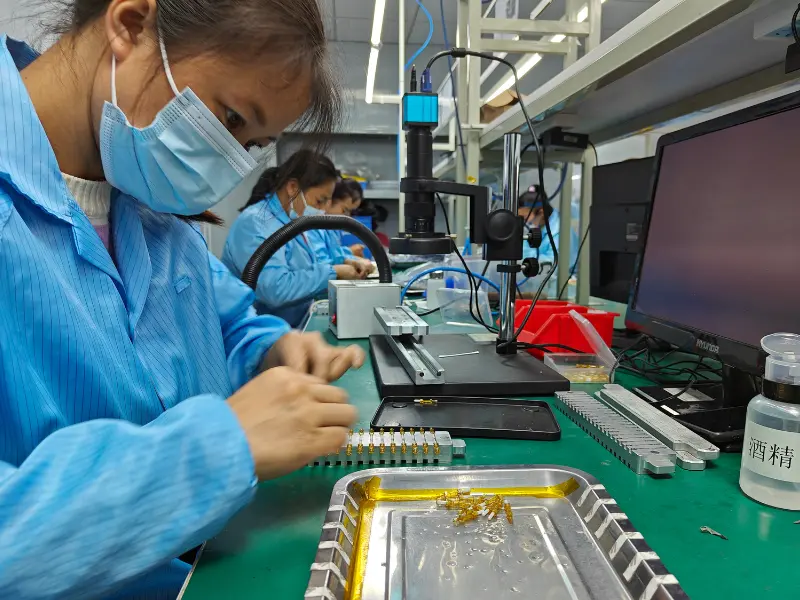

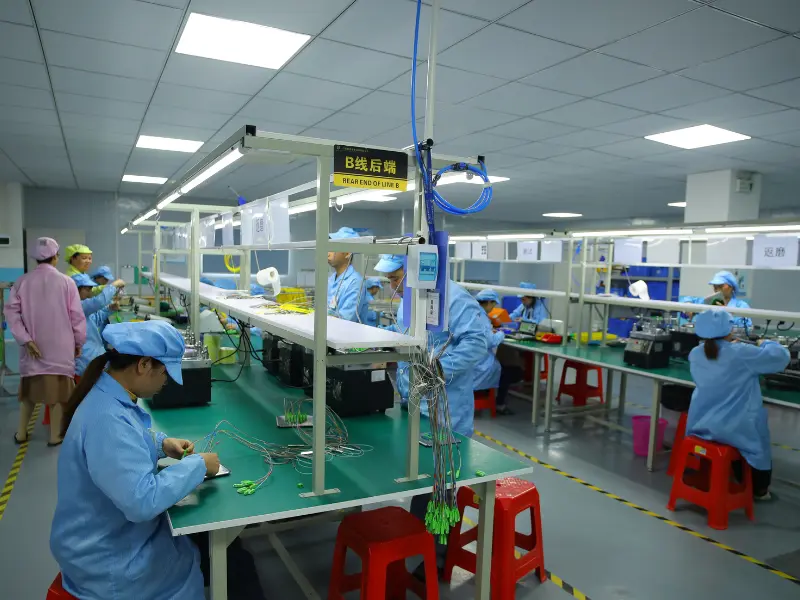

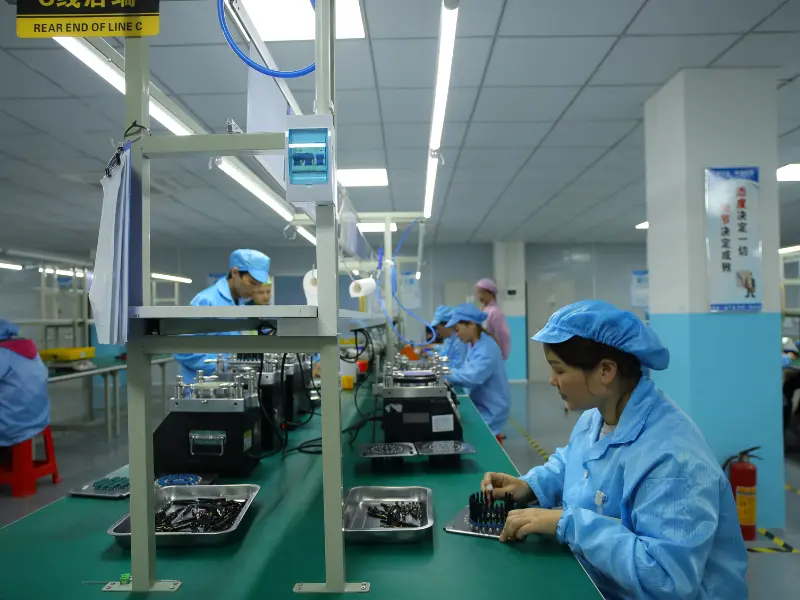

Conjunto de adaptador de precisão
A carcaça, os componentes de alinhamento e os acessórios de montagem são montados de acordo com o projeto de produto aprovado.
A montagem pode incluir:
- Instalando a luva de alinhamento
- Unindo seções de habitação
- Instalando clipes ou parafusos de montagem
- Instalação de persianas e tampas contra poeira
- Confirmando a orientação da chave
- Aplicação de marcações de produtos
A montagem controlada ajuda a evitar deslocamento da luva, danos ao alojamento e instalação incorreta de componentes.

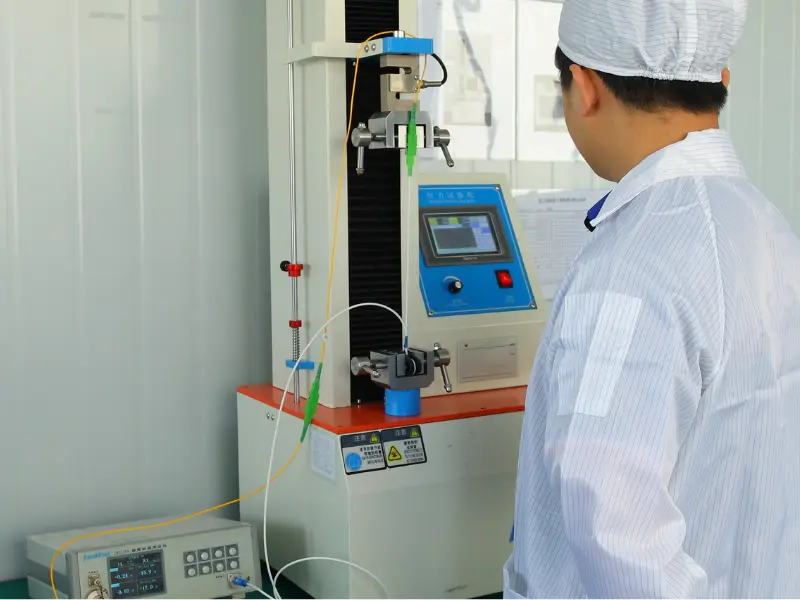

Verificação Mecânica e Óptica
O adaptador montado é inspecionado para confirmar a compatibilidade mecânica, a estabilidade estrutural e o desempenho óptico aplicável.
A inspeção e os testes podem incluir:
- Dimensões gerais
- Ajuste do painel
- Inserção e retirada do conector
- Retenção do conector
- Operação do obturador
- Orientação chave
- Perda de inserção de pares-casados
- Repetibilidade da conexão
- Durabilidade do acasalamento

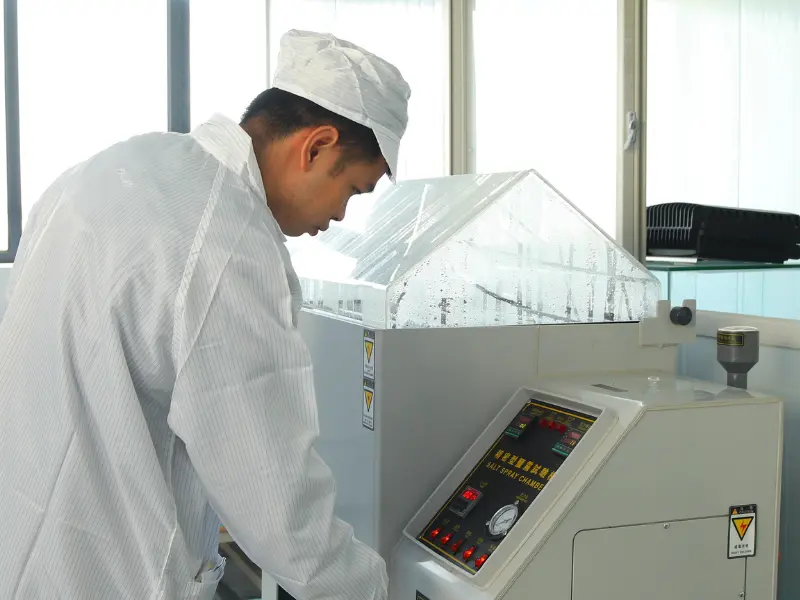

- Testes de confiabilidade ambiental
Os requisitos de teste e os limites de aceitação dependem do modelo do adaptador e das especificações do cliente.
Limpeza, Inspeção Final e Embalagem
Após montagem e teste, o adaptador é limpo para remover poeira, partículas e resíduos de produção.
A inspeção final confirma:
- Modelo correto do produto
- Cor da caixa e da tampa contra poeira
- Condição da superfície
- Limpeza interna
- Precisão de etiquetas e códigos de barras
- Quantidade do produto
- Método de embalagem
- Marcações na caixa

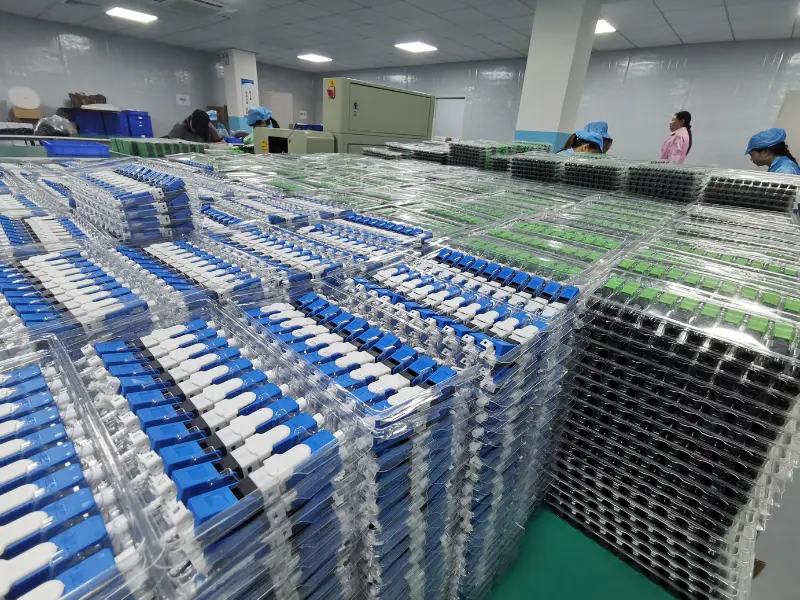

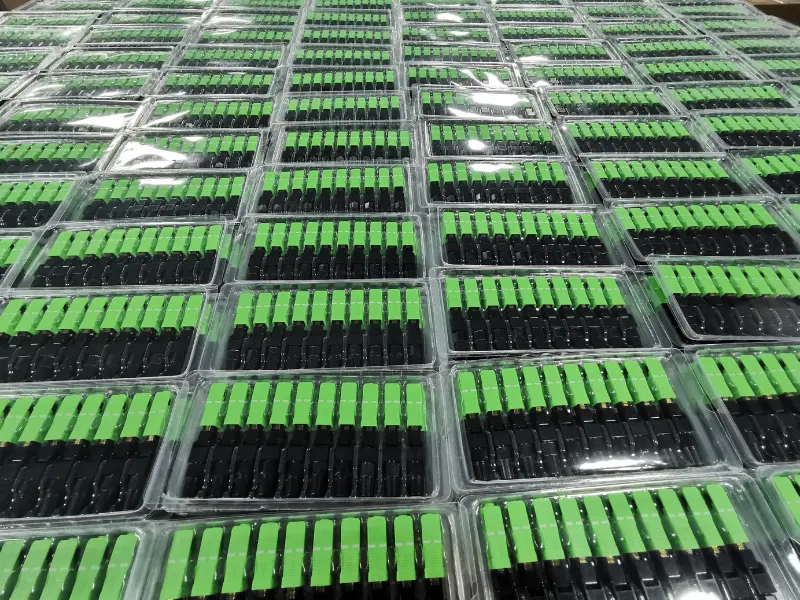

Os adaptadores qualificados são embalados em embalagens a granel, individuais ou específicas do cliente antes do envio.
Os adaptadores de fibra óptica (também conhecidos como acopladores de fibra, adaptador de fibra) são projetados para conectar dois cabos ópticos. Eles têm versões de conector de fibra única (simplex), conector de fibra dupla (duplex) ou, às vezes, de quatro conectores de fibra (quádruplo). O adaptador de fibra óptica pode ser inserido em diferentes tipos de conectores ópticos em ambas as extremidades do adaptador de fibra óptica para realizar a conversão entre diferentes interfaces, como FC, SC, ST, LC, MTRJ, MPO e E2000, e é amplamente utilizado em instrumentos de quadros de distribuição de fibra óptica (ODFs), proporcionando desempenho superior, estável e confiável.
Tipos comuns de adaptador de fibra óptica
Adaptador SC
O adaptador SC (Subscriber Connector) é um adaptador-quadrado que usa um mecanismo push-pull para conexões rápidas e seguras. É amplamente utilizado em redes de comunicação de dados e telecomunicações.
Adaptador LC
O adaptador LC (Lucent Connector) é um conector pequeno,{0}}de alta densidade e com design push{1}}pull. É comumente usado em aplicações de data center e telecomunicações onde a otimização do espaço é crucial.
Adaptador ST
O adaptador ST (ponta reta) é um conector estilo baioneta-com um mecanismo de torção-liga/torção-. Embora menos comum em instalações modernas, foi amplamente utilizado em redes mais antigas.
Adaptador MTP/MPO
Os adaptadores MTP (Multi{0}}Fiber Termination Push-on) e MPO (Multi-Fiber Push-On) são usados para aplicações de alta-densidade. Eles são frequentemente associados à óptica paralela e são comumente usados em ambientes de data center para conexões de alta-velocidade.
Adaptador FC
O adaptador FC (Ferrule Connector) tem um mecanismo-parafusado e é frequentemente usado em equipamentos de teste e em algumas redes de fibra óptica mais antigas. É menos comum em instalações modernas.
MT-adaptador RJ
O adaptador MT-RJ (Mechanical Transfer{1}}Registered Jack) é um conector duplex com ambas as fibras em um único formato pequeno. É comumente usado em aplicações de rede onde o espaço é uma preocupação.
Aplicação de Adaptador de Fibra Óptica
Rede local ou Internet
Isso é usado para instalar redes locais compostas de patch cords. Por exemplo, quando se trata de redes Ethernet, os patch cords conectam os dispositivos por meio de um adaptador de fibra óptica ou patch panel. Muitos tipos estão disponíveis no mercado e possuem diversas combinações e variedades.
Terminação de fibra óptica
Isso é usado para terminar a fibra óptica e é comumente encontrado em aplicações de telecomunicações, LAN e CATV. Esses adaptadores geralmente são usados para conectar uma extremidade da fibra óptica a um adaptador para terminação e outra extremidade do tipo fibra às suas extremidades. Da mesma forma, a rescisão pode ser feita manualmente ou automaticamente, dependendo das suas necessidades e do dispositivo.
Rede
Isso é usado na instalação de sistemas de rede. Também neste caso, cabos de manobra são usados para conectar computadores em uma rede. O adaptador de fibra óptica pode ser usado com uma bandeja de emenda de fibra óptica, pois os protege contra danos. No entanto, esses adaptadores são fixados na extremidade de cada cabo para garantir que funcione de maneira adequada e eficaz. Além disso, ao instalar cabos de rede, é aconselhável usar ferramentas como descascador e crimpador de cabos. Com essas ferramentas, todos os fios do sistema de rede são cortados, desencapados e conectados corretamente. Além disso, deve-se também garantir que o cabo blindado-de cobre (RG6) seja usado, pois fornece melhor qualidade de sinal e minimiza a interferência de outros dispositivos.
Sistema de segurança
Isso é usado em um sistema de segurança com alarme. Este adaptador é conectado entre o alarme e o receptor, possibilitando que ambos os dispositivos se comuniquem através de uma conexão de rede sem fio. O sistema de segurança sempre precisa de dados confiáveis, por isso os adaptadores de fibra óptica são os melhores para essa finalidade.
O grau retardador de chama do adaptador
A inflamabilidade UL94 é o padrão de inflamabilidade mais amplamente utilizado para materiais plásticos. É utilizado para avaliar a capacidade extintora do material após ser aceso. De acordo com a velocidade de queima, o tempo de queima e a capacidade anti{3}}gotejamento, há muitas maneiras de avaliar a capacidade de extinção. HB, V0, V1, V2 são graus diferentes de retardadores de chama, porque seus graus são diferentes, o método de teste de resistência à chama também é diferente e o padrão de julgamento do teste também é diferente. Os graus de retardante de chama são aumentados gradualmente de HB, V-2, V-1 para V-0.
Perda de inserção
A perda de inserção geralmente deve ser inferior a 0,2 dB. Se a perda de inserção for muito alta, afetará a transmissão óptica.
Durabilidade
O adaptador de cabo de fibra óptica precisa ser conectado e desconectado frequentemente durante o uso, portanto a durabilidade do adaptador deve ser alta. O padrão normal exige que o número de conexões e desconexão possa chegar a mais de 500 vezes sem afetar o desempenho.
Temperatura de trabalho
-40 graus ~ 75 graus é a faixa normal de temperatura de trabalho do adaptador FC para ST.
O material da manga de alinhamento do adaptador de fibra óptica
A luva de alinhamento é a parte mais importante do adaptador de fibra óptica. Geralmente, são utilizados materiais metálicos ou cerâmicos. O adaptador de fibra óptica feito de cerâmica terá um efeito relativamente bom. Como a estrutura cristalina da cerâmica é dura e não é fácil de deformar, ela pode alcançar um alinhamento rápido e uma conexão de extremidade-à{4}}face da fibra de alta precisão.
Outros
Ao escolher um adaptador de fibra óptica, você pode selecionar adaptadores de fibra óptica estáveis e de qualidade relativamente alta por meio dos fatores importantes acima. É claro que você também precisa considerar outros fatores que afetam a qualidade, como resistência à tração e padrões de conformidade. Os adaptadores de fibra óptica são amplamente utilizados em salas de comunicação, fibra FTTH para residências, rede local, sistema de comunicação de fibra óptica, equipamentos de transmissão de conexão de fibra óptica, prontidão para combate à defesa nacional, etc. Portanto, a seleção do adaptador de fibra óptica deve ser rigorosa e abrangente.
Dicas para adaptadores de fibra óptica
Etapa 1:Inspecione o conector, componente ou anteparo de fibra óptica com um fibroscópio.
Etapa 2:Se o conector estiver sujo, limpe-o com uma técnica de lavagem a seco.
Limpeza a seco:Usando um limpador-de cassetes com pressão média, limpe a face da extremidade do conector com um pano de limpeza a seco (passagem única por exposição) em uma direção. Para conectores polidos de contato físico angular (APC), certifique-se de que toda a superfície da extremidade corresponda ao pano de limpeza. A limpeza a seco geralmente remove a contaminação transportada pelo ar e deve ser tentada primeiro. Inspecione a face final do conector quanto a contaminação após a limpeza.
Etapa 3:Inspecione o conector.
Etapa 4:Se o conector ainda estiver sujo, repita a técnica de lavagem a seco.
Etapa 5:Inspecione o conector.
Etapa 6:Se o conector ainda estiver sujo, limpe-o com uma técnica de limpeza úmida seguida imediatamente de uma limpeza a seco para garantir que nenhum resíduo fique na face final.
Limpeza úmida: Umedeça levemente uma porção de um pano sem fiapos com solução de limpeza de fibra óptica (ou > 91% de álcool isopropílico) e aplicando pressão média, primeiro limpe a face final contra a área úmida e depois em uma área seca para limpar possíveis resíduos da face final. Para conectores polidos APC, certifique-se de que toda a superfície da extremidade corresponda aos lenços de limpeza. A limpeza úmida é mais agressiva do que a limpeza a seco e remove a contaminação do ar, bem como resíduos e películas leves de óleo.
Etapa 7:Inspecione o conector novamente.
Etapa 8:Se a contaminação ainda não puder ser removida, repita o procedimento de limpeza até que a face final esteja limpa.
Observação:Nunca use álcool ou limpeza úmida sem garantir que não deixe resíduos na face final. Ou causará danos ao equipamento.
Guia definitivo de perguntas frequentes para adaptadores de fibra óptica
P: O que é adaptador de rede de fibra óptica?
P: O que significa adaptador de fibra óptica?
P: Como limpar um adaptador de fibra óptica?
P: Como usar um adaptador de fibra simples?
P: O que é um adaptador de fibra simples?
P: Os adaptadores de fibra óptica são iguais aos acopladores de fibra óptica?
P: Quais são os tipos de adaptadores de fibra óptica?
P: Quais são os principais componentes dos adaptadores de fibra óptica?
P: Quais são os benefícios de usar adaptadores de fibra óptica?
P: Como fazer a manutenção dos adaptadores de fibra óptica?
P: Como selecionar adaptadores de fibra óptica?
P: Como limpar conectores de fibra óptica?
P: Qual é a finalidade de um adaptador de fibra óptica?
P: O que é um adaptador de fibra óptica LC?
P: Qual é a diferença entre adaptadores monomodo e multimodo?
P: Qual é a diferença entre um adaptador masculino e feminino?
P: O que é um adaptador de fibra óptica atenuado?
P: O que é um adaptador de fibra óptica de{0}conexão rápida?
P: Qual é a perda de inserção de um adaptador de fibra óptica?
P: Os adaptadores de fibra óptica duram muito?
Como um dos principais fabricantes e fornecedores de adaptadores de fibra óptica na China, convidamos você a comprar adaptadores de fibra óptica em estoque aqui em nossa fábrica. Todos os produtos personalizados são de alta qualidade e baixo preço. Para lista de preços e amostra grátis, entre em contato conosco agora.
