Solução FTTH ODN para implantação de acesso de fibra rápida e confiável
A Evolux fornece-componentes de fibra óptica passivos completos para redes de acesso FTTH, FTTx e PON, incluindo conectores SC/APC, adaptadores, pigtails, patch cords, divisores PLC e caixas de terminais.
Solução FTTH ODN para implantação de acesso de fibra rápida e confiável
A Evolux fornece -componentes de fibra óptica passiva para redes de acesso FTTH, FTTx e PON - conectores SC/APC, adaptadores, pigtails, patch cords, divisores PLC e caixas de terminais.
Desde correções no escritório central até a última{0}}queda de assinantes, nossa solução de produto FTTH ajuda operadoras de telecomunicações, empreiteiros e distribuidores a criar redes de distribuição óptica estáveis, escalonáveis e fáceis de{1}}instalar-.
Experiência em fornecimento de fibra óptica
Conectores de fibra óptica fornecidos
Pedidos de projetos FTTH e FTTx suportados
Rotulagem e embalagem disponíveis

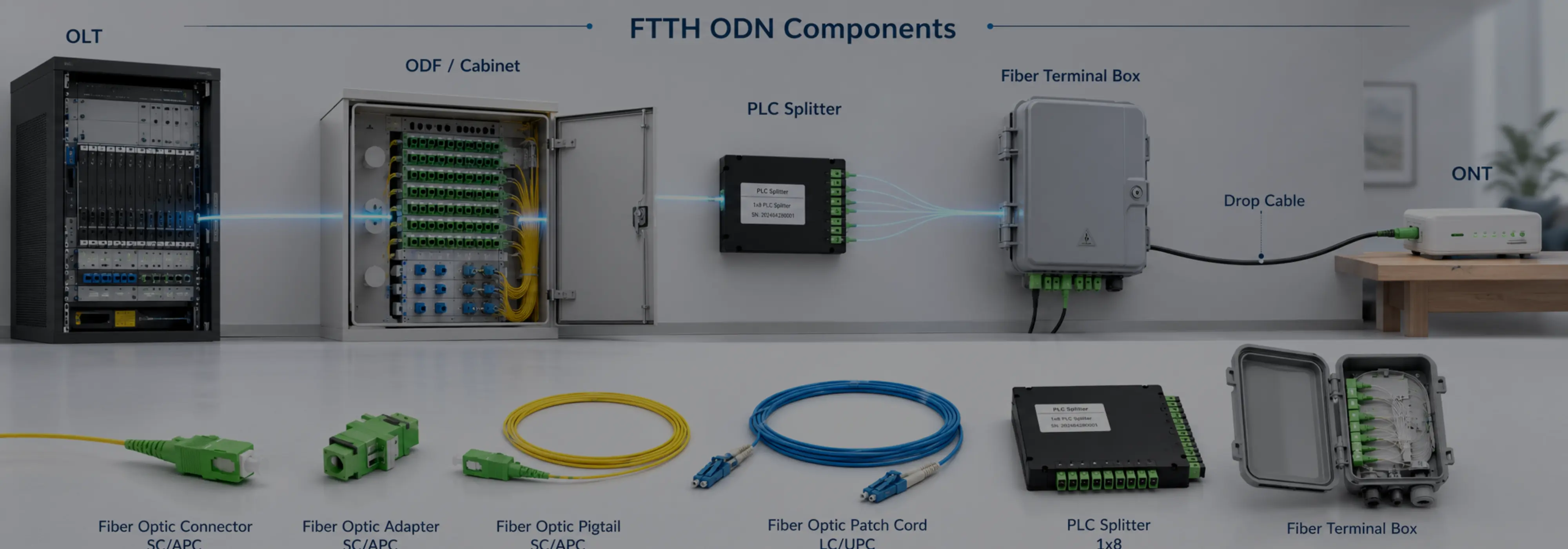

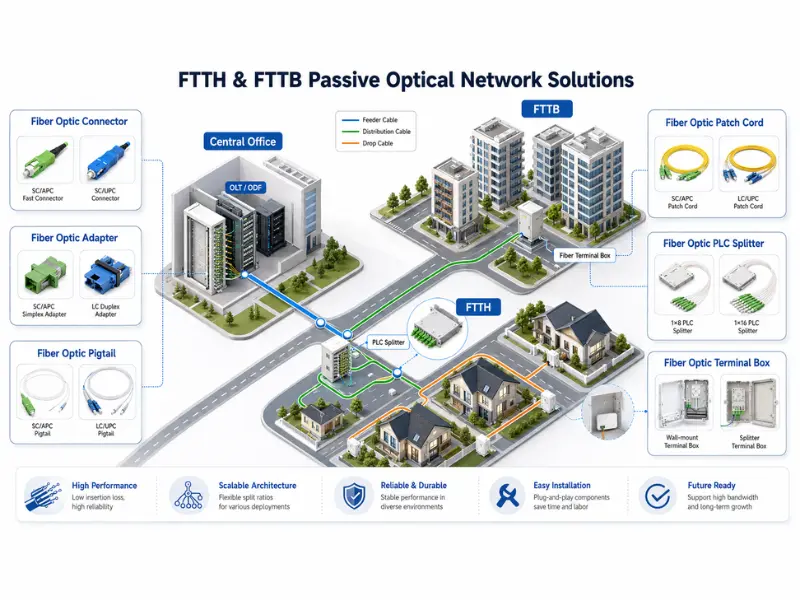

Arquitetura típica de rede FTTH ODN
Em uma rede FTTH PON típica, os componentes ópticos passivos conectam o escritório central aos usuários finais sem equipamento ativo no caminho de distribuição. A Evolux fornece os principais componentes passivos usados para divisão, emenda, patch, terminação e conexão de assinante
OLT
Escritório Central
01
ODF / Gabinete
Cabo Alimentador
02
Divisor CLP
1×4 – 1×64
03
Caixa de terminais
Distribuição
04
Soltar → ONT
Assinante
05
Cada seção da rede FTTH requer componentes passivos compatíveis. O tipo de conector, a proporção do divisor, a capacidade da caixa de terminais, o tipo de fibra e o ambiente de instalação afetam o desempenho da rede e a eficiência da instalação. A Evolux ajuda os clientes a selecionar produtos adequados de acordo com a topologia do projeto, quantidade de assinantes e cenário de implantação.
Famílias de produtos FTTH recomendadas
A Evolux fornece as principais famílias de produtos de fibra óptica passiva utilizados em redes de acesso FTTH e PON. Esses produtos podem ser fornecidos individualmente ou combinados em uma BOM de projeto FTTH customizada.
Conector de fibra óptica
Conector rápido SC/APC, conector SC/UPC e conector LC para terminação de campo, conexão ONT, caixa de terminais e patching.
Usado em: terminação de campo · ONT · patch
Conector Rápido de Fibra Óptica Sc Apc
Conector Sc de fibra óptica
Conectores Lc de fibra óptica
Adaptador de fibra óptica
Adaptador simplex SC/APC, adaptador LC duplex e adaptador flange para caixas de terminais, caixas de distribuição, ODF e caixas divisoras.
Usado em: caixa terminal · ODF · caixa divisora

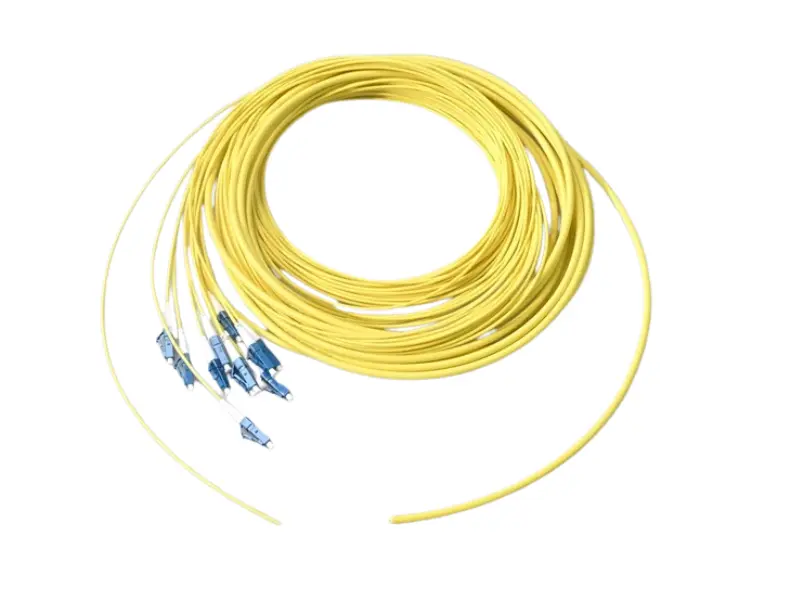

Trança de fibra óptica
Pigtails SC/APC e LC/UPC em fibra OS2 G.657A1/A2 para pontos de emenda, caixas de terminais e quadros de distribuição.
Usado em: pontos de emenda · caixa de terminais · ODF

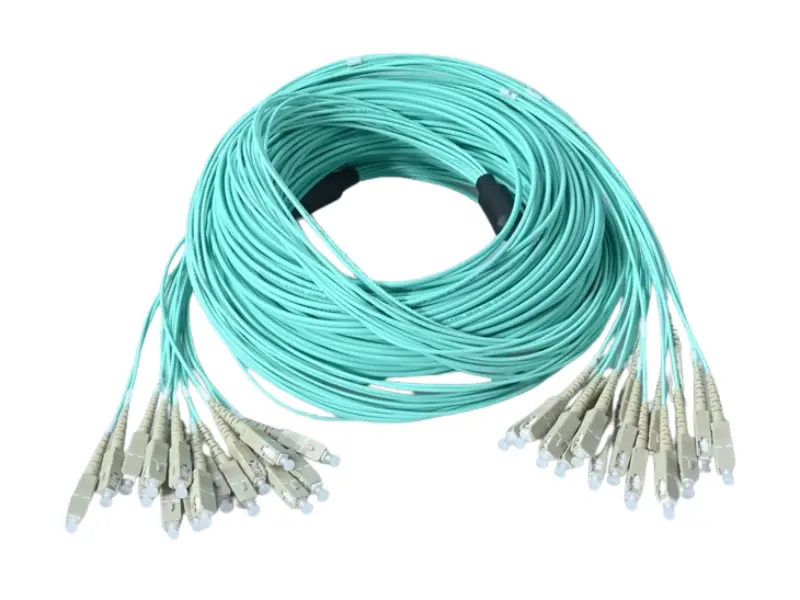

Patch Cord de Fibra Óptica
SC/APC simplex, LC e patch cords blindados para OLT, ODF, divisor, caixa de terminais e conexão ONT.
Usado em: OLT · ODF · divisor · ONT

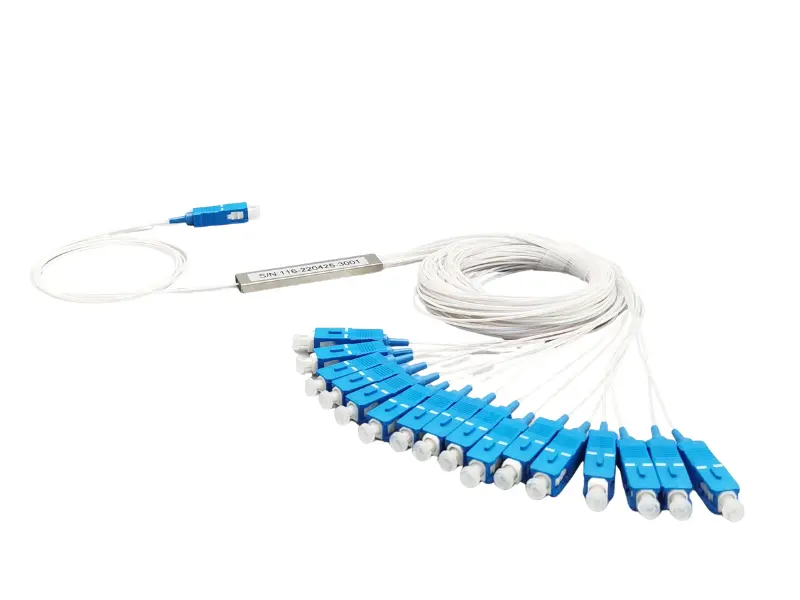

Divisor PLC de fibra óptica
Divisores PLC 1×4, 1×8, 1×16, 1×32 e 1×64 para divisão de sinal PON, divisão centralizada e secundária.
Usado em: divisão PON · centralizado · secundário
Caixa terminal de fibra óptica
Caixas de terminais de 2 a 24 núcleos, caixas divisoras e caixas de montagem-de parede para pontos de acesso de corredor, parede, poste e assinante.
Usado em: corredor · parede/poste · pontos de acesso
Se seu projeto precisa de patch cords SC/APC padrão ou um conjunto completo de caixas de terminais, divisores PLC, adaptadores e pigtails - a Evolux oferece suporte à combinação flexível de produtos para diferentes modelos de implantação de FTTH.
Tipos de solução FTTH para diferentes necessidades de implantação
Diferentes projetos de FTTH requerem diferentes métodos de instalação. A Evolux oferece suporte a soluções de distribuição de fibra para construção de FTTH-baseado em emenda, FTTH pré{2}}pré-terminado e MDU.

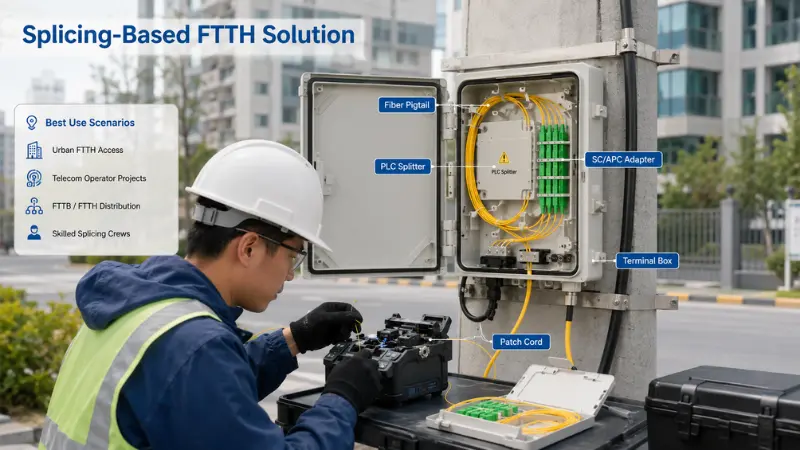

Solução FTTH baseada em emenda-
Para projetos FTTH tradicionais, redes de acesso-sensíveis ao custo e implantações onde a emenda de fusão em campo é necessária.
Benefício principal:conexão estável e roteamento flexível - desenvolvidos para redes de acesso fixo-de longo prazo.
Os pigtails de fibra são emendados por fusão com fibras de alimentação ou distribuição, enquanto os adaptadores e caixas de terminais fornecem pontos de conexão organizados e protegidos - ideais para projetos que precisam de desempenho estável-de longo prazo e roteamento flexível no local.
- Adaptador SC/APC
- Divisor CLP
- Caixa de terminais
- Cabo de manobra
Melhores cenários de uso
- Redes urbanas de acesso FTTH
- Projetos de operadoras de telecomunicações
- Pontos de distribuição FTTB / FTTH
- Equipes com equipes de emenda qualificadas

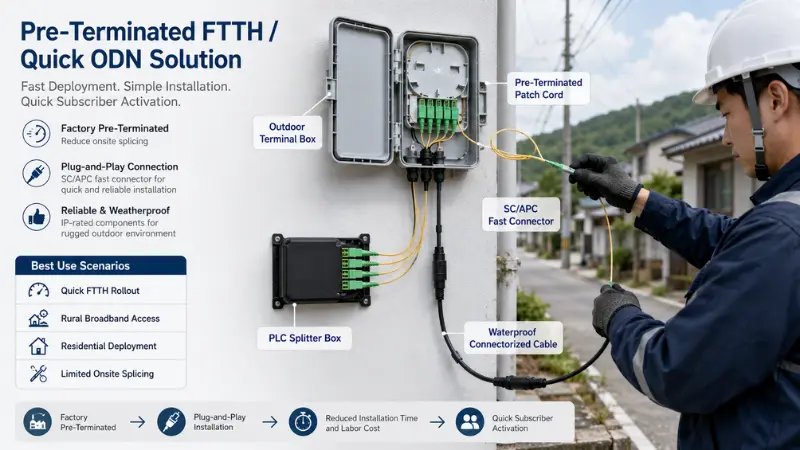

FTTH pré-{0}}terminado/ODN rápido
Para ativação rápida de assinantes, banda larga-residencial, rural e mercados com altos custos de mão de obra.
Benefício principal:reduza a emenda de campo, simplifique a instalação e acelere a ativação do assinante.
Cabos, conectores e caixas de terminais{0}}terminados de fábrica melhoram a velocidade de implantação e reduzem erros de instalação - adequados para implementações rápidas de FTTH, onde a eficiência da instalação e a qualidade consistente são mais importantes.
- Descrição Descrição Descrição
- Especificações
- Características
- Aplicações
Melhores cenários de uso:
- Implementação rápida de FTTH
- Acesso de banda larga rural
- Implantação de comunidade residencial
- Recursos limitados de emenda no local

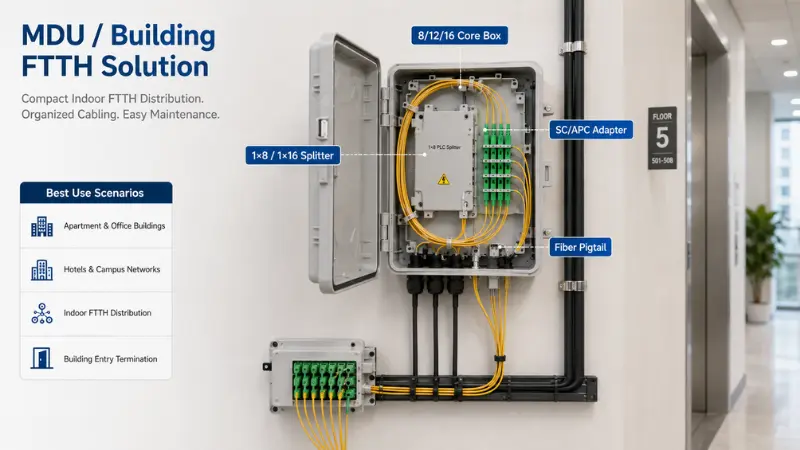

Solução MDU / Construção FTTH
Para apartamentos, prédios de escritórios, hotéis, campi e unidades{{0}residenciais múltiplas.
Benefício principal:distribuição compacta de fibra para unidades-multifamiliares e pontos de entrada internos de edifícios.
Para MDU e FTTH predial, distribuição compacta e fácil manutenção são fundamentais. A Evolux fornece caixas de terminais, divisores, adaptadores, rabichos e patch cords internos para pontos de acesso de corredores,-no nível do chão e do lado do assinante-.
- 12/08/16 Caixa Central
- Divisor 1×8 / 1×16
- Adaptador SC/APC
- Pigtail de fibra
Melhores cenários de uso
- Prédios de apartamentos e escritórios
- Redes de hotéis e campus
- Distribuição interna de FTTH
- Terminação de entrada de edifício
Como selecionar produtos FTTH para o seu projeto?
A configuração correta do FTTH depende da estrutura da rede, do design do divisor, do ambiente de instalação e da quantidade de assinantes. Use este guia para escolher componentes passivos adequados antes de solicitar um orçamento.
| Condição do Projeto | Direção recomendada | Informações para confirmar |
|---|---|---|
| Divisão Centralizada | Armário divisor PLC / ABS / LGX | Relação do divisor, quantidade de portas, tipo de conector, espaço de instalação |
| Divisão Secundária | Caixa de terminais com divisor | Densidade de usuários, quantidade de piso, método de manutenção |
| Montagem externa em parede/poste | Caixa de terminais externa IP65 | Nível à prova d'água, direção de entrada do cabo, método de montagem |
| Corredor / Instalação Interna | Caixa compacta + pigtail + patch cord | Requisitos-de retardante de chama, raio de curvatura, tamanho da caixa |
| Ativação rápida de assinante | Cabo de manobra pré-terminado- | Comprimento do cabo, tipo de conector, olhal de tração, impermeabilização |
| Conexão de rede PON | Conector SC/APC + divisor PLC | Relação do divisor, orçamento de potência óptica, interface OLT/ONT |
Para a maioria das redes FTTH PON, os conectores SC/APC são comumente usados para ajudar a reduzir a reflexão. Porém, o tipo de conector final deve sempre corresponder à OLT, ONT, divisor e especificação do projeto. A Evolux pode ajudar a confirmar a compatibilidade do produto antes da produção em massa.
Pontos de controle de engenharia para implantação de FTTH ODN
Os projetos FTTH exigem mais do que a compra de produtos. O desempenho óptico, o ambiente de instalação, a compatibilidade do conector e a documentação de teste devem ser considerados antes de confirmar a lista final de produtos.

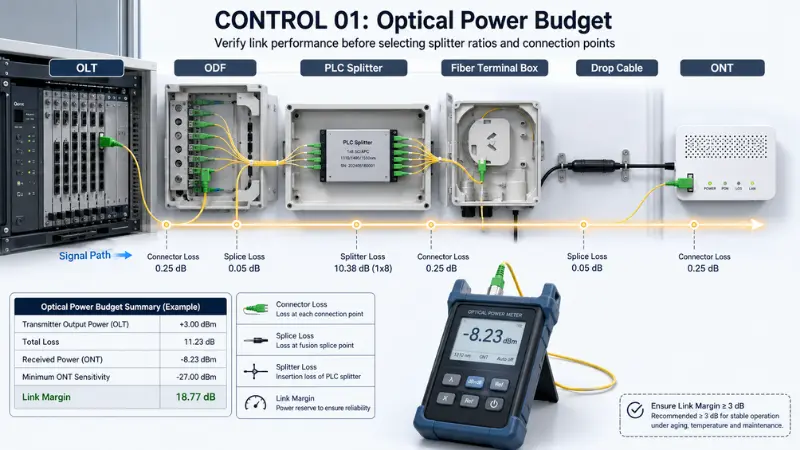

CONTROLE 01
Orçamento de energia óptica
Confirme a perda do divisor, perda do conector, perda de emenda e margem do link antes de selecionarproporções de divisore pontos de conexão. Um orçamento de energia adequado mantém o sinal estável do OLT para o ONT.

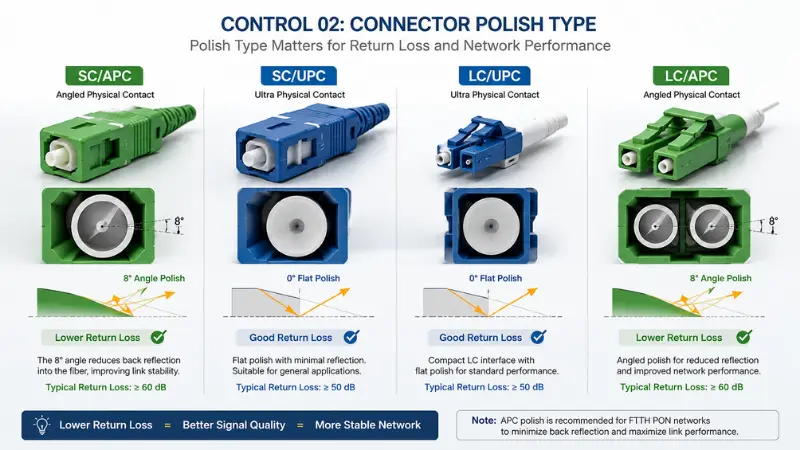

CONTROLE 02
Tipo de polimento de conector
As redes PON geralmente usam SC/APC porque o polimento APC reduz a perda de retorno. SC/UPC, LC/UPC ou LC/APC também podem ser aplicados - consultePolimento PC vs UPC vs APC.

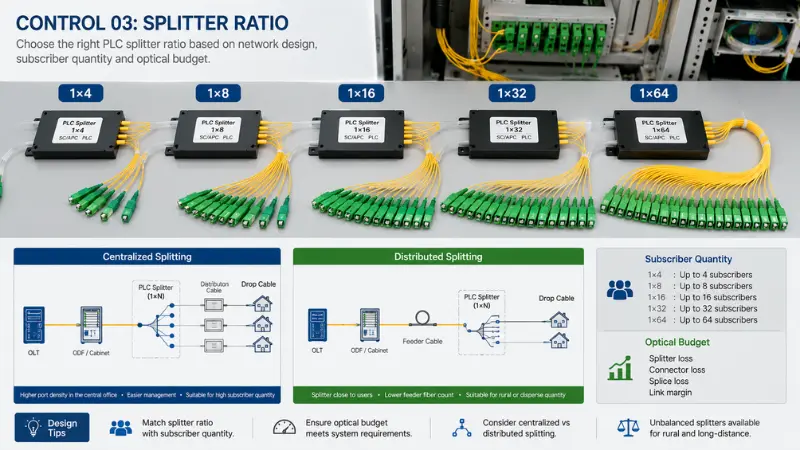

CONTROLE 03
Razão do divisor
As relações PLC comuns são 1×4, 1×8, 1×16, 1×32 e 1×64. Selecione por quantidade de assinantes, orçamento óptico e design centralizado versus distribuído - incluindodivisão desequilibradapara rural.

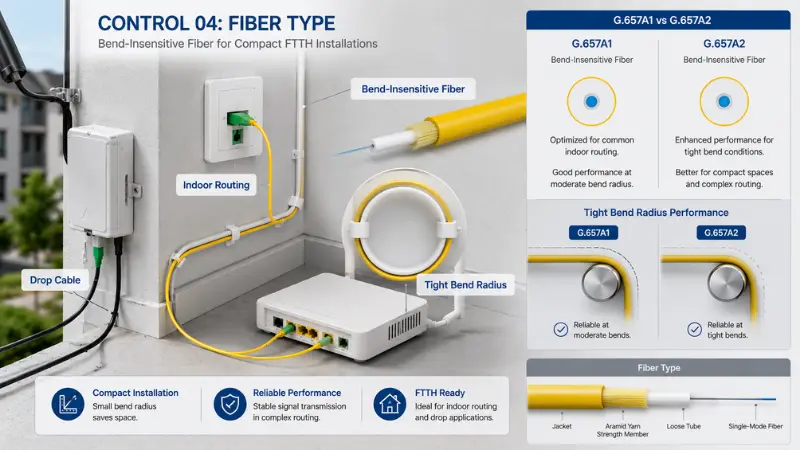

CONTROLE 04
Tipo de fibra
Para cabos drop e roteamento interno, fibras-insensíveis à curvatura, como G.657A1/G.657A2, são preferidas para espaços compactos e raios de curvatura estreitos. Compararmodo-único versus multimodo.

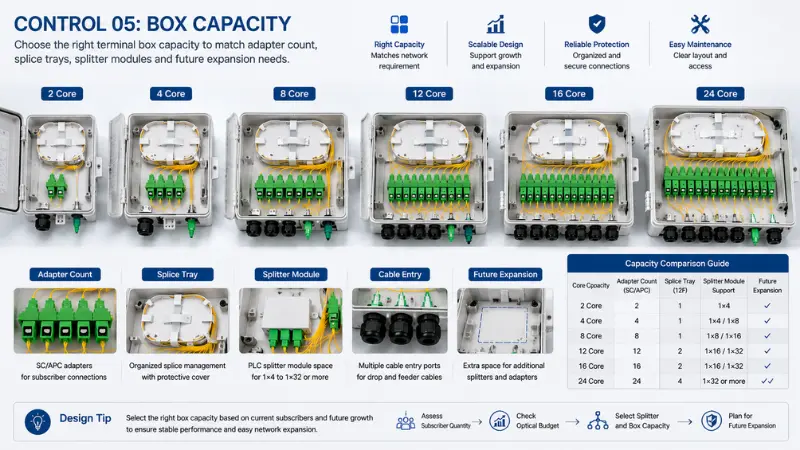

CONTROLE 05
Capacidade da caixa
Correspondercaixa de terminaiscapacidade para contagem de adaptadores, bandejas de emenda, módulos divisores e expansão futura. Opções comuns: 2, 4, 8, 12, 16 e 24 núcleos.

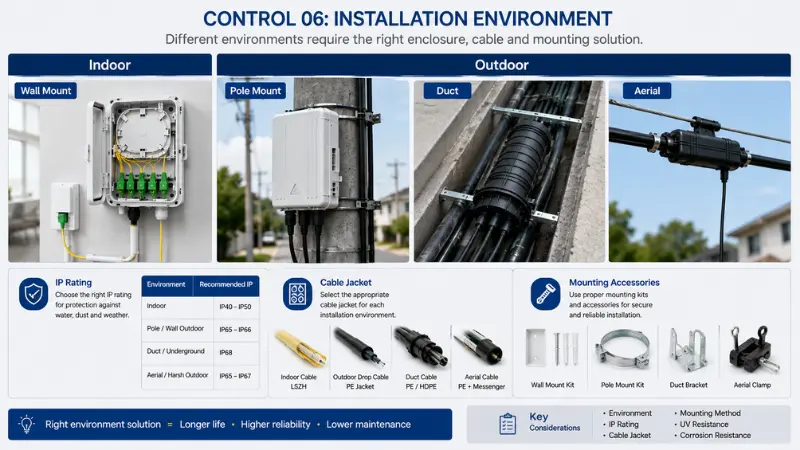

CONTROLE 06
Ambiente de instalação
Ambientes internos, externos, paredes, postes, dutos e aéreos podem precisar de diferentes revestimentos de cabos, materiais de caixa, classificações IP e acessórios de montagem. Verinstalação interna e externa.
Guias de aquisição e engenharia de FTTH
Artigos de referência para ajudar sua equipe a planejar a divisão PON, escolher conectores e preparar uma BOM completa de componente passivo FTTH.
Correspondência personalizada de produtos FTTH e suporte a BOM
Cada projeto FTTH possui requisitos diferentes. A Evolux suporta correspondência e personalização flexíveis de produtos para que você possa preparar os materiais certos para implantação de rede de acesso.
Conector: SC/APC, SC/UPC, LC/UPC, LC/APC
Comprimento do cabo e capa do cabo
Relação do divisor PLC
Capacidade da caixa terminal
Tipo de instalação interna ou externa
Quantidade de adaptadores e configuração do painel
Etiqueta e embalagem OEM
Folha de dados e relatório de teste IL/RL
Envie sua topologia de rede, quantidade de assinantes, plano de divisor e ambiente de instalação - nossa equipe recomendará conectores, adaptadores, pigtails, patch cords, divisores PLC e caixas de terminais compatíveis para seu projeto FTTH.
Perguntas frequentes sobre a solução FTTH ODN
P: Quais produtos geralmente são necessários para um projeto FTTH ODN?
R: Um projeto FTTH ODN típico pode exigir conectores de fibra óptica, adaptadores, pigtails, patch cords, divisores PLC, caixas de terminais, cabos drop e acessórios relacionados. A lista final de produtos depende da topologia da rede, proporção do divisor, ambiente de instalação e quantidade de assinantes.
P: A Evolux pode fornecer uma BOM completa do produto FTTH?
R: Sim. Os clientes podem nos enviar a topologia de rede, quantidade de assinantes, plano de splitter e ambiente de instalação. A Evolux pode recomendar uma BOM de componente passivo FTTH adequada com base nos requisitos do projeto.
P: Qual tipo de conector é comumente usado em redes FTTH PON?
R: SC/APC é comumente usado em redes FTTH PON porque ajuda a reduzir a reflexão óptica. No entanto, o tipo de conector final deve corresponder à especificação OLT, ONT, divisor e projeto. Consulte nosso guia de conectores SC/APC.
P: Quais relações de divisor PLC estão disponíveis?
R: As proporções comuns do divisor PLC incluem 1×2, 1×4, 1×8, 1×16, 1×32 e 1×64. Outras configurações podem ser discutidas de acordo com os requisitos do projeto. Navegue por todos os divisores PLC.
P: Vocês oferecem suporte a soluções FTTH pré{0}}terminadas?
R: Sim. A Evolux pode suportar patch cords pré-terminados, conectores rápidos, caixas de terminais e componentes passivos relacionados para ajudar a reduzir emendas no local e simplificar a instalação.
P: Você pode fornecer produtos para instalação FTTH interna e externa?
R: Sim. A Evolux fornece caixas de terminais internas e externas, patch cords, pigtails, adaptadores e outros componentes passivos FTTH. Aplicações externas podem exigir caixas à prova d'água, capas de cabos adequadas e acessórios de montagem adequados.
Construa seu projeto FTTH ODN com componentes de fibra passiva correspondentes
Se você precisa de produtos FTTH padrão ou de uma BOM de projeto personalizada, a Evolux pode ajudá-lo a combinar conectores, adaptadores, pigtails, patch cords, divisores PLC e caixas de terminais para sua implantação de rede.
