Evolux Fiber: seu fabricante profissional de patch cord de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd é um fornecedor líder de soluções de fibra óptica de ponta, especializada em pesquisa, desenvolvimento, fabricação e distribuição de produtos de fibra óptica de alta qualidade. Fundada no ano de 2013 e sediada em Shen Zhen, China, emergimos como um nome confiável na área de fibra óptica. Com um forte foco na inovação e na confiabilidade, nos esforçamos para atender às crescentes demandas da indústria global de telecomunicações.
Nossas vantagens
Portfólio diversificado de produtos
Fornecemos uma gama abrangente de produtos de fibra óptica, desde fibras ópticas monomodo e multimodo até fibras ópticas especiais para aplicações específicas, incluindo cabos de fibra óptica, conectores, transceptores, adaptadores e acessórios relacionados para atender às diversas necessidades de nossos clientes. .
Excelente suporte ao cliente
Reunimos uma equipe de especialistas prontos para apoiar nossos clientes. Eles auxiliam os clientes na seleção da solução de fibra óptica correta e orientam o processo de implementação, permitindo que os clientes desfrutem de consultoria abrangente de pré-venda, suporte pós-venda e assistência técnica.

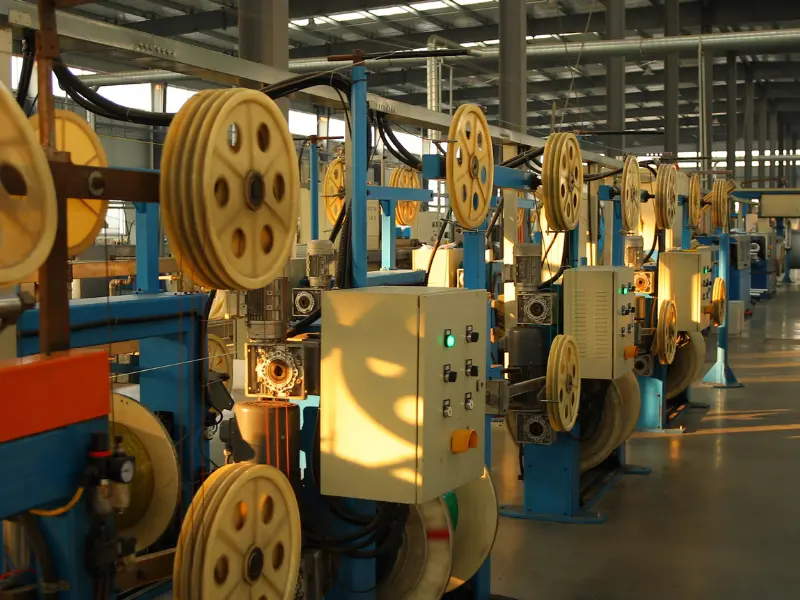

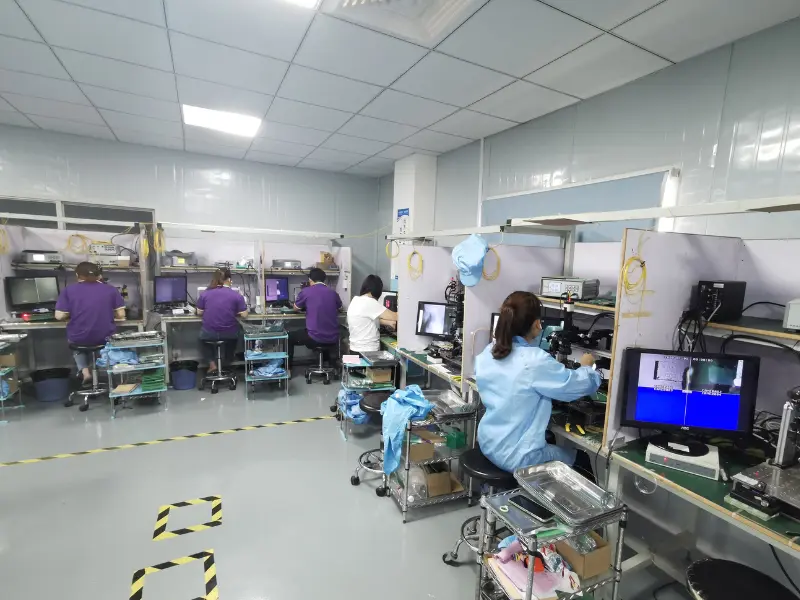

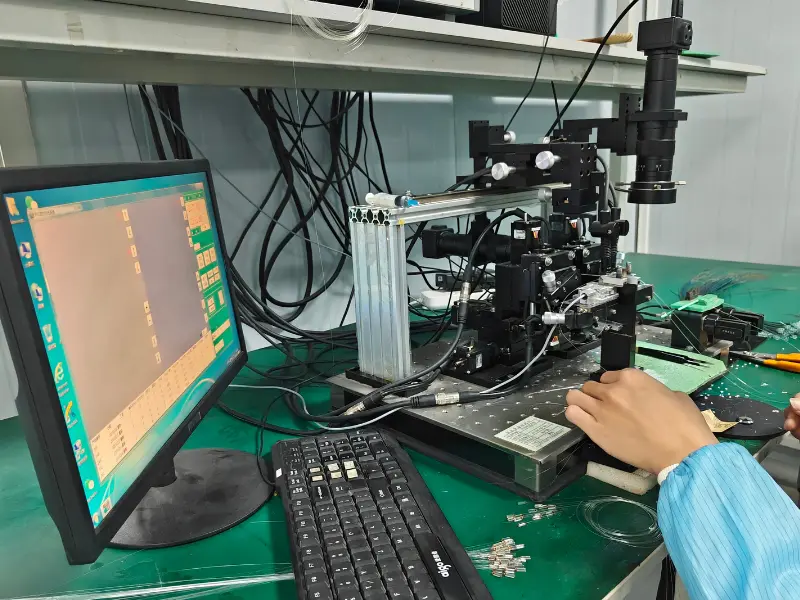

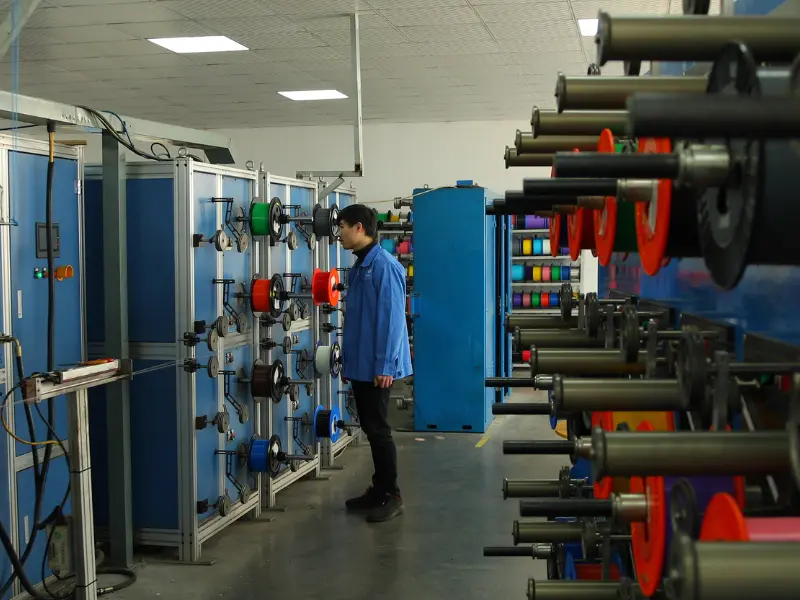

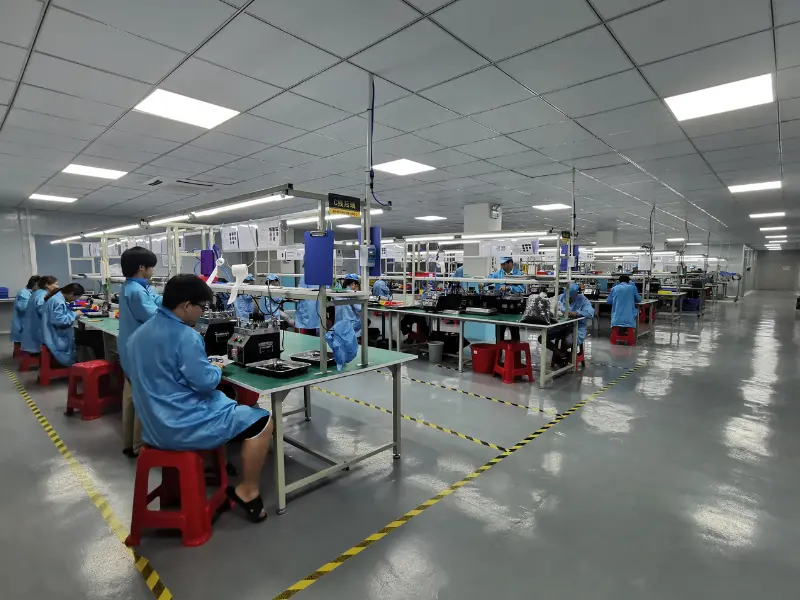

Instalações avançadas de pesquisa e desenvolvimento
Instalações de P&D de última geração, equipamentos e laboratórios especializados proporcionam um ambiente ideal para a realização de pesquisas, experimentações e testes de ponta de materiais de fibra óptica, design e processos de fabricação.
Serviços de personalização profissional
Oferecemos opções de personalização que permitem aos clientes adaptar produtos de fibra óptica às suas necessidades específicas. O diâmetro da fibra, o material de revestimento ou o tipo de conector podem ser personalizados de forma flexível.
Categoria de Produto
Produtos Mais recentes
Um patch cord de fibra óptica é um cabo de fibra óptica revestido em cada extremidade com conectores que permitem que ele seja conectado de forma rápida e conveniente a equipamentos de telecomunicações. Isso é conhecido como cabeamento estilo interconexão.
Com base em diferentes especificações e padrões, os patch cords de fibra comuns podem ser categorizados da perspectiva do modo do cabo de fibra, modo de transmissão, tipo de revestimento, tipo de conector e tipo de polimento.
Modo de cabo de fibra: modo único ou multimodo
O modo dos patch cables de fibra indica como os feixes de luz viajam dentro da fibra. Existem dois modos de cabo de fibra: modo único e multimodo. O patch lead de fibra monomodo permite apenas que um modo de luz passe ao longo de seu comprimento com um diâmetro muito fino de 8-10 mícrons, portanto, pode transportar sinais em velocidades muito mais altas com menor atenuação. O núcleo do patch cord de fibra multimodo é maior, normalmente 50 ou 62,5 mícrons, o que permite a transmissão de vários modos de luz. Ele vem em cinco variedades que suportam diferentes taxas de transmissão ou distâncias: 62.5-mícron OM1, 50-mícron OM2, 50-mícron OM3, 50-mícron OM4 e {{13} }}micron OM5, que pode ser diferenciado pelas cores padrão da jaqueta. Como vários caminhos de luz percorrem o cabo, a distância que os jumpers de fibra multimodo podem alcançar geralmente é curta. Para transmissão de curta distância dentro de um edifício ou campus, os patch cords de fibra multimodo são o tipo mais adequado.
Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem patch cords de fibra simplex e duplex. Um patch cord de fibra simplex contém um único fio de fibra com um conector simplex em cada extremidade. Considerando que o patch cord de fibra duplex consiste em dois fios de vidro ou plástico com um conector duplex (ou considerado como dois conectores simplex).
Tipo de jaqueta: PVC ou LSZH
PVC e LSZH são usados para descrever o material de revestimento comum do patch cord de fibra. Os patch cables de fibra cobertos com capa de PVC são flexíveis em temperaturas normais de instalação. Comparados aos patch cords de PVC, os patch cords LSZH são mais rígidos e menos flexíveis, mas contêm o composto retardador de chama que não emite gases tóxicos se queimar. O patch cord de fibra óptica de PVC é geralmente usado para aplicações internas, como passagens horizontais do centro de fiação. Enquanto o cabo LSZH é usado em áreas não ventiladas expostas ao público, como metrôs e túneis, e também em salas que não são fáceis de sair rapidamente.
Tipo de conector: LC, SC, ST ou outros
Existem muitos tipos de conectores usados em patch cables de fibra, como LC, SC, ST, MTP ou MPO. Os diferentes tipos de conectores devem ser conectados a interfaces diferentes; portanto, é melhor confirmar o tipo de interface dos dispositivos que você está usando na primeira vez. Se divididos pelo critério se o conector de cada lado é o mesmo, eles podem ser divididos em patch cord de fibra do mesmo tipo de conector e patch cord de fibra híbrida. Os patch cords de fibra que possuem o mesmo tipo de conector em ambas as extremidades incluem patch cord de fibra LC para LC, patch cord de fibra SC para SC e etc. Enquanto o patch cord de fibra híbrida tem conectores diferentes em cada extremidade, como patch cord de fibra LC para SC. Se o tipo de porta dos dispositivos em ambos os lados for o mesmo, você poderá escolher o patch cord de fibra do mesmo tipo de conector ou o híbrido.
Tipo de polimento: PC, UPC ou APC
Os conectores de fibra óptica são projetados e polidos em diferentes formatos para minimizar a reflexão traseira, o que é particularmente importante em aplicações monomodo. De acordo com os tipos de polimento de conector, existem patch cords de fibra PC, UPC e APC. Hoje em dia o tipo polido PC foi substituído pelo tipo UPC. A escolha de UPC ou APC depende da sua aplicação real. Como o APC oferece menos perda de inserção do que o UPC, os patch cables de fibra da APC são mais aplicáveis para aplicações de alta largura de banda e links de longa distância, como FTTx, rede óptica passiva (PON) e multiplex por divisão de comprimento de onda (WDM). Enquanto os patch cords de fibra UPC se aplicam a sistemas ópticos que são menos sensíveis à perda de inserção, como TV digital e telefonia.
Benefícios dos patch cords de fibra
Maior largura de banda
Os cabos de fibra óptica fornecem largura de banda significativa para transmissão de sinal e podem transportar muito mais dados do que cabos de cobre do mesmo diâmetro. O produto largura de banda-distância (BDP) da mídia de transmissão é usado para comparar capacidades nesse aspecto, e a mídia com maior BDP terá maior distância de transmissão ao enviar a mesma largura de banda de dados. Quanto maior o BDP, mais rápido o vídeo não compactado pode ser entregue e em distâncias maiores, exibindo exatamente a mesma qualidade do sinal nativo. Por exemplo, o BDP padrão para fibra multimodo é 500 MHz/km, o que significa que 500-metros de cabo de fibra multimodo podem transmitir 1 GHz. O BDP da fibra monomodo é muito maior do que a fibra multimodo, que é maior do que o cabo de cobre de par trançado, que é maior do que um cabo HDMI padrão.
Distância mais longa, velocidade mais rápida
Em termos de fotões versus electrões, a luz nos cabos de fibra óptica viaja a cerca de dois terços da velocidade da luz, enquanto os electrões nos cabos de cobre mal atingem um por cento dessa velocidade. Esta imensa vantagem de velocidade tem um efeito extremo nas distâncias potenciais. Embora os cabos de cobre sejam limitados principalmente a uma distância padrão de 100-metros, os cabos de fibra óptica podem estender conteúdo de grande largura de banda por distâncias extremamente longas em um diâmetro pequeno. A fibra multimodo pode triplicar essa distância para um sinal HDMI 4K, por exemplo, e dependendo do tipo de cabo, do comprimento de onda e do restante da rede, a fibra monomodo pode estender o mesmo sinal por até 10 km.
Maior resistência
Ao contrário dos métodos de transmissão baseados em cobre, os cabos de fibra óptica não contêm componentes metálicos. Como resultado, eles são imunes à interferência eletromagnética (EMI) e à interferência de radiofrequência (RFI). Além disso, os cabos de fibra óptica são imunes a mudanças extremas nos níveis de temperatura e umidade, que podem dificultar a transmissão em cabos de cobre.
Segurança
Como os cabos de fibra óptica não conduzem sinais eléctricos, é impossível detectar remotamente qualquer sinal de dados que esteja a ser transmitido e as tentativas de acesso físico seriam detectáveis por vigilância. Essa segurança faz da fibra o método de transmissão preferido para setores como governo e bancos. Em termos de segurança, os cabos de fibra óptica também não representam riscos em ambientes com risco de faíscas, como fábricas de produtos químicos e refinarias de petróleo.
Aplicação de patch cord de fibra óptica
Um patch cord de fibra óptica é um componente crucial nas telecomunicações usado para transmitir dados através de fibras ópticas em longas distâncias. É essencialmente um cabo com conectores em ambas as extremidades, projetado para conectar dispositivos ópticos como roteadores, switches e servidores. O objetivo principal de um patch cord de fibra óptica é fornecer um meio confiável e eficiente de transmissão de dados em altas velocidades. Ao utilizar sinais luminosos em vez de sinais elétricos, a tecnologia de fibra óptica permite uma transmissão de dados mais rápida e segura. Isto é particularmente importante nas telecomunicações, onde grandes quantidades de dados precisam ser transferidas com rapidez e precisão. Os patch cords de fibra óptica são essenciais em várias aplicações de telecomunicações, incluindo conexões de Internet, redes telefônicas, televisão a cabo e data centers. Eles são comumente usados em ambientes residenciais e comerciais para estabelecer conexões de Internet de alta velocidade e facilitar a transmissão de sinais de voz, vídeo e dados. Nos últimos anos, a demanda por patch cords de fibra óptica aumentou significativamente devido à crescente necessidade de transmissão de dados mais rápida e confiável. Com o advento de tecnologias como computação em nuvem, serviços de streaming e Internet das Coisas (IoT), há uma demanda cada vez maior por maior largura de banda e menor latência. Os patch cords de fibra óptica desempenham um papel crucial no atendimento a essas demandas, fornecendo a infraestrutura necessária para uma transmissão eficiente de dados. Além disso, os patch cords de fibra óptica também estão sendo usados em tecnologias emergentes, como redes 5G e cidades inteligentes. Estas tecnologias requerem sistemas de comunicação robustos e de alta capacidade, o que pode ser alcançado através do uso de patch cords de fibra óptica.
Um patch cord de fibra óptica é usado para fins de rede, especificamente para conectar dispositivos em uma rede local (LAN). É um componente essencial na transmissão de sinais de dados, voz e vídeo em longas distâncias em altas velocidades. Os patch cords de fibra óptica são compostos de um feixe de fibras finas e flexíveis de vidro ou plástico envoltas em uma capa protetora. Essas fibras são capazes de transmitir dados por meio de sinais luminosos, o que permite uma transferência de dados mais rápida e confiável em comparação aos cabos de cobre tradicionais. O patch cord atua como uma ponte entre dispositivos como computadores, switches, roteadores e servidores, permitindo comunicação e troca de dados contínuas. Em um ambiente LAN, patch cords de fibra óptica são comumente usados para conectar switches de rede a dispositivos finais como computadores, impressoras e telefones IP. Eles fornecem uma conexão direta e segura, garantindo perda mínima de sinal e interferência. Com a crescente demanda por Internet de alta velocidade e o crescente número de dispositivos conectados, os patch cords de fibra óptica tornaram-se cruciais para manter uma infraestrutura de rede robusta e eficiente. Além disso, a tecnologia de fibra óptica oferece diversas vantagens em relação aos cabos de cobre tradicionais. Possui uma capacidade de largura de banda muito maior, permitindo maiores taxas de transmissão de dados e suportando as demandas de aplicações com uso intensivo de largura de banda. Os patch cords de fibra óptica também são imunes à interferência eletromagnética, tornando-os ideais para uso em áreas com alto ruído elétrico ou próximos a cabos de alimentação.
Um patch cord de fibra óptica é um cabo usado para conectar dois dispositivos ou componentes em uma rede de fibra óptica. É usado principalmente para transmitir dados, como voz, vídeo ou informações digitais, em altas velocidades e longas distâncias. No contexto de imagens médicas, um patch cord de fibra óptica desempenha um papel crucial na transmissão de imagens em endoscopia e outros procedimentos médicos.
Ele fornece imagens de alta qualidade e alta resolução que auxiliam no diagnóstico preciso e no planejamento do tratamento. As capacidades de transmissão de alta velocidade dos patch cords de fibra óptica garantem latência mínima e perda de qualidade de imagem, permitindo que os médicos tomem decisões em tempo real durante os procedimentos. Além disso, os patch cords de fibra óptica oferecem diversas vantagens em relação aos cabos de cobre tradicionais em imagens médicas. Eles são imunes à interferência eletromagnética, o que é particularmente importante em ambientes médicos onde estão presentes vários dispositivos eletrônicos.
Jaqueta
A jaqueta é a cobertura externa do cabo de fibra óptica. Embora ofereça proteção, seu objetivo principal não é fornecer força. Essencialmente, a capa mantém todos os componentes unidos: os membros de resistência de aramida e a fibra tamponada, que abrangem a fibra óptica.
Membros de força de aramida
Os fios de aramida são fibras fortes e resistentes ao calor. No conjunto de cabos de fibra óptica, os elementos de resistência em aramida proporcionam resistência à tração desde o conector e por todo o cabo. Por exemplo, durante o processo de fabricação, conforme você puxa o cabo para dentro do conector, os membros de resistência em aramida ajudam a garantir que o cabo e a fibra óptica de vidro não se quebrem.
Revestimento tampão na fibra
A fibra óptica de vidro é fabricada com um revestimento protetor (amortecedor) contra danos. Dependendo da aplicação do patch cord, o revestimento amortecedor pode ser uma variedade de materiais diferentes que oferecerão, por exemplo, resistência a altas temperaturas ou resistência ao fogo. O buffer também protege a fibra revestida de acrilato à medida que ela é extrudada na jaqueta, além de atuar como uma "selagem", se preferir, dessa fibra revestida de acrilato antes da emenda ou conectorização.
Fibra óptica
Fabricada em vidro ou plástico, a fibra óptica é um guia de ondas óptico composto por um núcleo que transporta luz e um revestimento que retém a luz no núcleo. Os sistemas de comunicação de fibra óptica usam tipos monomodo ou multimodo.
Fatores a serem considerados antes de escolher um patch cord de fibra óptica
Etapa 1: determine o tipo de conector necessário
Para determinar qual conector você precisará, você precisa examinar as portas do dispositivo que conectará e saber quais aplicativos utilizarão o cabo. Os patch cords de fibra óptica vêm com conectores diferentes para serem conectados a diferentes dispositivos.
A próxima coisa que você precisa determinar é qual modo de patch cable de fibra é melhor para sua aplicação. Os dois modos disponíveis são modo único ou multimodo.
●Cabo patch de fibra óptica monomodo
Você vai querer usar um cabo patch de fibra óptica monomodo para transmissão de dados de longa distância porque o cabo de fibra óptica monomodo é significativamente mais rápido que o multimodo. O modo único transporta apenas um feixe de luz por vez, o que permite que o laser opere no comprimento de onda de 1310-1550 nm.
● Cabo patch de fibra óptica multimodo
Você desejará fibra óptica multimodo para aplicações que tenham distâncias mais curtas, como dentro de um edifício ou uma aplicação A/V na rede local. O comprimento máximo de um cabo de fibra óptica é de cerca de 400 a 550 metros. Mas os cabos multimodo podem transportar múltiplas fontes de luz, o que os torna muito eficientes para distâncias curtas.
Etapa 3: decidir entre fios de fibra simples ou duplex
Os patch cords de fibra óptica podem ter dois tipos de fios: simplex ou duplex.
● Simplexo
Um cabo simplex possui um conector de fibra em cada extremidade do cabo. Uma extremidade é um transmissor, a outra extremidade é o receptor e estes não são reversíveis. Isso é comumente usado para transceptores de fibra óptica bidirecionais (BIDI). Os cabos simplex são mais baratos e podem transmitir em velocidades mais altas.
● Dúplex
Os fios duplex permitem que dois conectores de fibra sejam unidos lado a lado com um conector de fibra dupla. Uma vertente transmite em uma direção e a outra transmite de volta na direção oposta. Esta é uma enorme vantagem sobre o simplex porque pode transmitir dados bidirecionais simultâneos. Mas a desvantagem do duplex é que ele conecta apenas dois dispositivos e você precisará de conectores adicionais para permitir dispositivos adicionais.
Etapa 4: selecione o comprimento de cabo desejado
Isso é bastante simples. Você precisará saber a distância entre seus dispositivos e selecionar o comprimento do cabo necessário. O patch cable de fibra óptica varia em comprimentos entre 0,5m – 50m.
Etapa 5: escolha um polimento de conector e uma capa de cabo
Finalmente, você precisará decidir sobre o polimento do conector e a capa do cabo, o que pode afetar o desempenho do cabo.
● Polimento do conector
Existem dois tipos de polimento de conector: UPC ou APC. O polimento APC oferece melhor desempenho porque a perda é menor que o conector UPC. Portanto, você pode querer um polimento APC se suas aplicações forem sensíveis à perda de retorno e exigirem sinalização de alta precisão. Mas o APC é mais caro que o UPC. Você pode identificar o polimento do conector pela sua cor. O patch cable APC é normalmente verde, enquanto o patch cable UPC é azul.
● Revestimentos de cabos
O patch cable de fibra óptica vem em diferentes tipos de revestimento:
Baixo teor de fumaça e zero halogênio (LSZH): Uma jaqueta retardante de chamas é ideal para uso entre pisos e edifícios.
Cloreto de polivinila (PVC): Uma capa resistente à abrasão, oxidação, corrosão e degradação. Ele resiste bem, tornando-o ideal para cabeamento externo ou necessidades de cabos de longa vida útil.
Plenum Não Condutor de Fibra Óptica (OFNP): Essas jaquetas também são retardadoras de chama e têm baixa produção de fumaça, tornando-as ideais para aplicações de rede que funcionam dentro de paredes e plenums de ar sem conduíte.
Cabo Blindado: Essas jaquetas utilizam tubos duplos e mangas de aço que não permitem luz e possuem altas pressões de esmagamento, tornando-as ideais para cabos de piso que podem ser pisados ou mesmo mordiscados por roedores.
Insensível à flexão: Essas jaquetas têm um pequeno raio de curvatura e uma alta resistência a perdas ou danos relacionados à flexão. Este tipo de patch cord é feito para aplicações de data center e FTTH e cabeamento de alta densidade.
Dicas para patch cord de fibra óptica
Mantenha os cabos de fibra limpos
De acordo com uma pesquisa do setor realizada por uma grande empresa de telecomunicações, a contaminação é o principal motivo para solucionar problemas em redes ópticas. As fibras são tão frágeis que, uma vez cobertas por poeira ou outras contaminações, o sinal óptico pode ser degradado. Além do mais, as partículas metálicas desgastadas pelos corpos e invólucros de fibra dos conectores de fibra óptica bloquearão a fibra, o que causará perda de sinal, reduzindo assim o desempenho da rede e causando um grande prejuízo para as empresas que dependem de redes de fibra óptica. Geralmente, a limpeza de fibra óptica refere-se à limpeza de conectores de fibra. Como garantir a limpeza dos conectores de fibra da maneira correta? Existem dois métodos principais de limpeza: limpeza a seco e limpeza a úmido, cada um desempenhando funções diferentes. Limpadores de fibra tipo carretel, limpadores de caneta, lenços de limpeza de fibra e cotonetes de espuma são as soluções comuns de limpeza de conectores de fibra.
Armazene cabos de fibra corretamente
Não importa se o cabo de fibra está em uso ou fora de uso, há um ponto importante a ser considerado: não dobre ou estique demais o cabo de fibra. É comum que, ao trabalhar com cabos de fibra óptica, as pessoas os estiquem ou dobrem. Por esse motivo, o pior caso é que a fibra pode ser danificada. Algumas quebras causadas por flexão podem ser visíveis, mas algumas perdas podem não ser, como deformações microscópicas das fibras causadas por temperaturas muito baixas, deslocamento de alguns milímetros causado por imperfeições do amortecedor ou da camisa, práticas inadequadas de instalação ou outros fatores. Como essa perda não pode ser vista diretamente pelos olhos humanos, ela passará despercebida e as coisas podem piorar ainda mais com o tempo. No caso de uma grande perda quando os patch cords de fibra precisarem ser substituídos, os seguintes elementos essenciais precisam de atenção:
● Projete o caminho do cabo de fibra usando ferramentas ou componentes adequados para proteger as fibras, como gerenciadores de cabos horizontais.
● Não dobre cabos de fibra além do raio de curvatura mínimo, especialmente em espaços apertados de áreas de fibra de alta densidade.
● Certifique-se de não bater o conector de fibra em nada! Por um lado, essas pontas podem ficar desgastadas ou quebradas. Por outro lado, o vidro quebrado na extremidade da fibra pode cortar a pele de alguém. Sugere-se o uso de tampas protetoras ao armazenar ou puxar fibras.
● Microscópios OTDR e de fibra óptica são recomendados se você precisar de equipamento para medir e identificar quaisquer falhas, como quebras no cabo de fibra ou atenuação geral.
Guia de perguntas frequentes definitivo para patch cord de fibra óptica
P: Para que é usado um patch cord de fibra óptica?
P: O cabo de fibra óptica pode ser corrigido?
P: Qual é a diferença entre um patch cord e um cabo?
P: Quais são as desvantagens de um patch cable?
P: Quantos tipos de patch cords de fibra existem?
P: Qual é o melhor cabo patch de fibra ou cobre?
P: Por que é chamado de patch cable?
P: Posso usar um cabo Ethernet como patch cable?
P: Qual é a aparência de um patch cable?
P: O que acontecerá se o patch cord de fibra óptica não for limpo a tempo?
P: Quais são os benefícios dos patch cords?
P: Quanto tempo geralmente duram os patch cords de fibra óptica?
P: Qual é o comprimento máximo para patch cords ou jumpers?
P: Por que os patch cords de fibra óptica são tão caros?
P: Como você testa um patch cord de fibra óptica?
P: Posso reparar um patch cord de fibra óptica danificado?
P: Como guardo meu patch cord de fibra óptica?
P: Qual é o raio de curvatura mínimo para um patch cord de fibra óptica?
P: Qual é a taxa de transferência máxima para um patch cord de fibra óptica?
P: Qual é a diferença entre os conectores LC e SC para patch cords de fibra óptica?
Como um dos principais fabricantes e fornecedores de patch cord de fibra óptica na China, damos as boas-vindas a você para comprar patch cord de fibra óptica em estoque aqui de nossa fábrica. Todos os produtos personalizados são de alta qualidade e baixo preço. Para lista de preços e amostra grátis, entre em contato conosco agora.
