Como medir a resposta espectral de um divisor PLC de fibra óptica?

Ei! Como fornecedor de divisores PLC de fibra óptica, muitas vezes sou questionado sobre como medir a resposta espectral desses dispositivos bacanas. Então, pensei em compartilhar alguns insights sobre esse assunto.

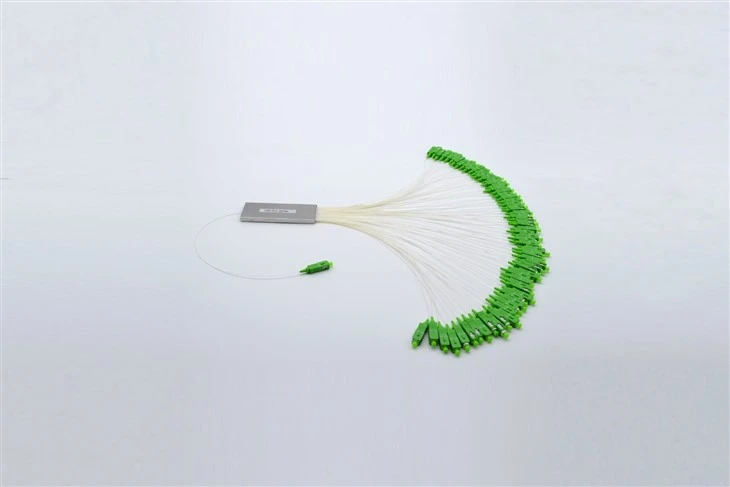

Primeiramente, vamos entender o que é um Divisor PLC de Fibra Óptica. É um componente chave em redes de fibra óptica, usado para dividir um sinal óptico em múltiplas saídas. Oferecemos uma variedade desses divisores, como oDivisor de fibra 1x64 Plc, tubo de aço, fibra nua 250µm, Sc Apc, monomodo, oDivisor de fibra Plc 1x16, tubo de aço, fibra nua 250µm, Sc Upc, monomodo, e odivisor da fibra ótica do Plc 1x4.

Por que medir a resposta espectral?

Medir a resposta espectral de um divisor PLC de fibra óptica é crucial. Isso nos ajuda a entender o desempenho do divisor em diferentes comprimentos de onda. Isto é importante porque em aplicações do mundo real, os sinais de fibra óptica podem operar em vários comprimentos de onda. Conhecendo a resposta espectral, podemos garantir que o divisor funcionará bem em diferentes configurações de rede.

Equipamento necessário

Para medir a resposta espectral, você precisará de alguns equipamentos importantes:

1. Fonte de luz: Uma fonte de laser sintonizável é ideal. Ele permite variar o comprimento de onda da luz enviada para o divisor. Dessa forma, você pode testar o desempenho do divisor em diferentes comprimentos de onda.
2. Medidor de energia: Este dispositivo mede a potência da luz que sai de cada porta de saída do divisor. Você precisará de um medidor de potência com alta precisão para obter resultados confiáveis.
3. Cabos de fibra óptica: Cabos de fibra óptica de boa qualidade são essenciais para conectar a fonte de luz, o divisor e o medidor de energia. Certifique-se de que os cabos tenham terminações adequadas para evitar perdas de sinal.

O Processo de Medição

1. Configurar: Primeiro, conecte a fonte de laser sintonizável à porta de entrada do Divisor PLC de Fibra Óptica usando um cabo de fibra óptica. Em seguida, conecte cada porta de saída do divisor a um medidor de energia usando cabos de fibra óptica separados.
2. Verificações iniciais: Antes de iniciar a medição, certifique-se de que todas as conexões estejam seguras. Verifique o medidor de energia para garantir que esteja calibrado corretamente. Você também pode realizar um teste rápido com um único comprimento de onda para ter certeza de que tudo está funcionando conforme o esperado.
3. Varredura de comprimento de onda: Inicie a fonte de laser sintonizável e configure-a para o comprimento de onda inicial da sua faixa de medição. Por exemplo, você pode começar em 1260 nm. Meça a potência em cada porta de saída usando os medidores de potência. Em seguida, aumente o comprimento de onda em um pequeno passo, digamos 1 nm, e repita a medição de potência em cada porta de saída. Continue fazendo isso até chegar ao final da faixa de medição, que pode ser 1625 nm.
4. Gravação de dados: Ao medir a potência em cada comprimento de onda e porta de saída, registre os dados. Você pode usar uma planilha ou um software de registro de dados para controlar os valores. Esses dados serão usados ​​para traçar a curva de resposta espectral.
5. Cálculos: Depois de ter todos os dados, você pode calcular a perda de inserção e a uniformidade para cada comprimento de onda. A perda de inserção é a diferença entre a potência de entrada e a potência de saída em um determinado comprimento de onda. Uniformidade é a diferença entre as potências de saída máxima e mínima em um determinado comprimento de onda.

Traçando a curva de resposta espectral

Depois de coletar todos os dados, é hora de traçar a curva de resposta espectral. Você pode usar software como Excel ou software especializado de medição óptica. No eixo x, represente o comprimento de onda e, no eixo y, represente a perda de inserção ou a potência de saída. Esta curva lhe dará uma representação visual do desempenho do divisor em diferentes comprimentos de onda.

Analisando os Resultados

1. Perda de inserção: observe os valores de perda de inserção em diferentes comprimentos de onda. Um bom divisor PLC de fibra óptica deve ter baixa perda de inserção em toda a faixa de comprimento de onda operacional. Alta perda de inserção pode indicar problemas com o divisor, como baixa qualidade de fabricação ou danos.
2. Uniformidade: Verifique os valores de uniformidade. É desejável uma potência de saída uniforme em todas as portas de saída. Se houver uma grande diferença na potência de saída entre as portas, isso poderá causar desequilíbrio de sinal na rede.
3. Picos e quedas: procure picos ou quedas na curva de resposta espectral. Os picos podem indicar efeitos de ressonância, enquanto as quedas podem ser devidas a absorção ou interferência. Essas irregularidades podem afetar o desempenho do divisor e devem ser investigadas mais detalhadamente.

Dicas para medições precisas

• Condições Ambientais: Mantenha o ambiente de medição estável. A temperatura e a umidade podem afetar o desempenho do divisor e do equipamento de medição. Tente realizar a medição em um ambiente controlado.
• Gerenciamento de cabos: Certifique-se de que os cabos de fibra óptica não estejam dobrados ou torcidos demais. Dobrar os cabos pode causar perdas de sinal e afetar os resultados da medição.
• Calibração: Calibre regularmente a fonte de laser ajustável e os medidores de potência para garantir medições precisas.

Garantia de qualidade

Como fornecedor, realizamos essas medições de resposta espectral em todos os nossos divisores PLC de fibra óptica antes de enviá-los aos nossos clientes. Isso garante que os divisores atendam aos padrões de qualidade exigidos. Também mantemos registros detalhados dos resultados de medição de cada divisor, que podem ser fornecidos aos nossos clientes mediante solicitação.

Conclusão

Medir a resposta espectral de um Divisor PLC de Fibra Óptica é uma etapa crucial para garantir seu desempenho em redes de fibra óptica. Seguindo as etapas descritas acima, você pode medir com precisão o desempenho do divisor em diferentes comprimentos de onda. Quer você seja um instalador de rede, engenheiro ou simplesmente interessado em fibra óptica, entender como medir a resposta espectral o ajudará a tomar decisões informadas ao escolher um divisor.

Se você está no mercado de divisores PLC de fibra óptica de alta qualidade e deseja saber mais sobre nossos produtos, sinta-se à vontade para entrar em contato conosco para uma consulta de compra. Estamos aqui para ajudá-lo a encontrar o divisor certo para suas necessidades.
