Solução de cabeamento de fibra para data center Evolux
Crie uma BOM de fibra passiva-pronta para RFQ com troncos e breakouts MPO/MTP, patch cords LC, opções de multimodo OM3/OM4 ou modo único-OS2, adaptadores compatíveis e rotulagem-específica do projeto.
Fundado em 2013
Publicação do perfil da empresa
10+ anos
Experiência na indústria de fibra óptica declarada no local
Amostras para granel
Suporte para pedidos de amostras,{0}}pequenos lotes e volumes
Documentação IL/RL
Projetos concluídos

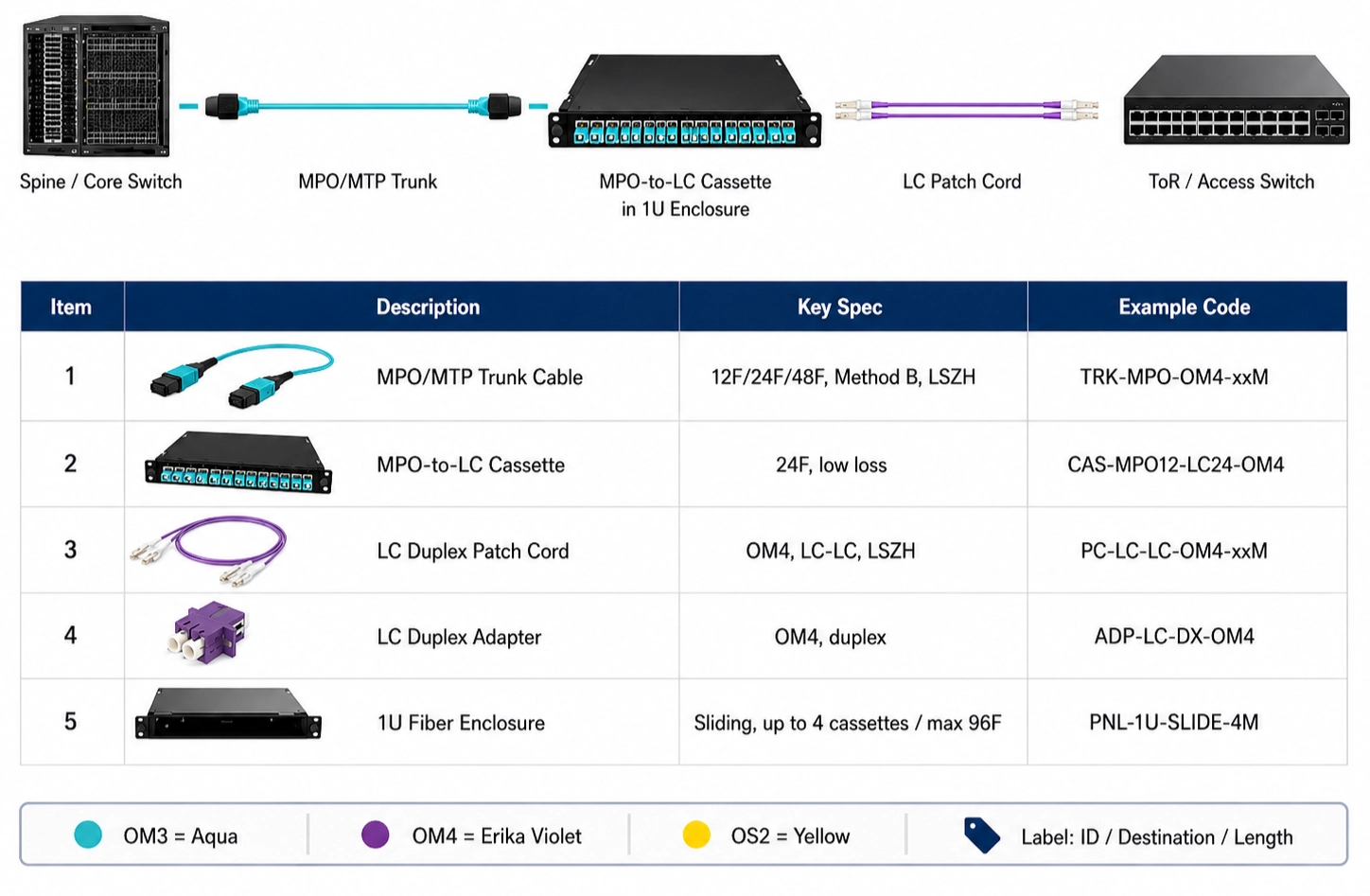

Cabeamento de fibra-de alta densidade para salas de servidores, redes corporativas e infraestrutura em nuvem
A Evolux fornece conectividade passiva para projetos de cabeamento de fibra de data center, incluindo patch cords LC, conjuntos de cabos MPO/MTP, cabos multimodo OM3 e OM4, cabos monomodo-OS2, adaptadores de fibra e pigtails. A linha abrange patching de equipamentos, links de gabinete, troncos de backbone, transições de breakout e movimentações, adições e alterações de cabeamento estruturado. Operadores de data center, integradores de rede, prestadores de serviços de cabeamento e distribuidores podem adquirir produtos padrão, solicitar amostras ou preparar uma lista técnica de projeto para produção em pequenos-lotes e em massa. Como fabricante de cabeamento de fibra para data centers e fornecedora de montagem de cabos de fibra óptica OEM, a Evolux pode revisar combinações de conectores, modo de fibra, polimento, comprimento, capa, cor, rotulagem e embalagem. Os compradores que planejam uma solução de cabeamento MPO/MTP de alta densidade devem enviar a interface do transceptor, a contagem de fibras, o gênero e a polaridade com a RFQ.
Produtos de cabeamento de fibra para data centers com especificações verificáveis
Os cartões de produtos abaixo utilizam nomes, opções e valores numéricos publicados nas páginas de produtos da Evolux. As cotações finais devem identificar o grau de perda selecionado, o mapeamento do conector e a construção do cabo, pois nem todas as opções se aplicam a todos os conjuntos.

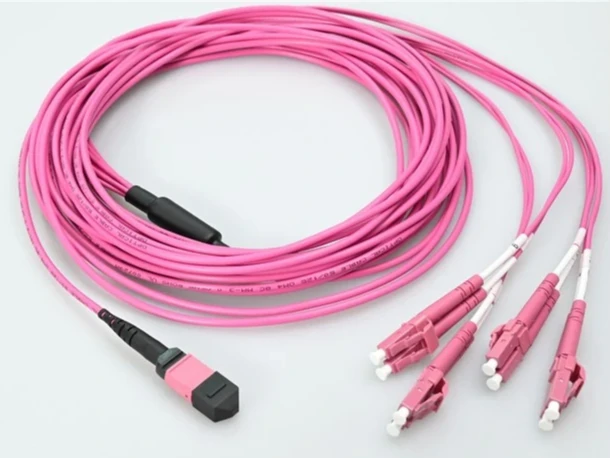

MTP fêmea para 4 × LC UPC Duplex, 8 fibras OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB máx; LC IL Menor ou igual a 0,2 dB
- Cabo OFNP de 3,0mm; 150 m a 40/100G e 850 nm

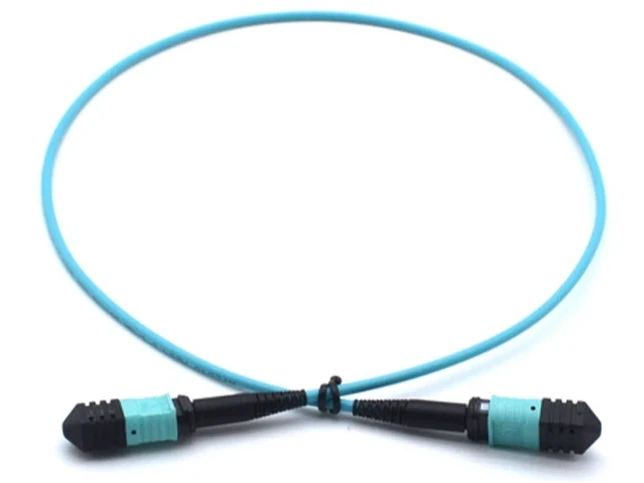

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Conjunto OM3 de 12 fibras
- Cabo LSZH de 3,0 mm; configuração publicada de 1 m
- IL de-perda baixa de MM: típico<0.30 dB; max <0.5 dB

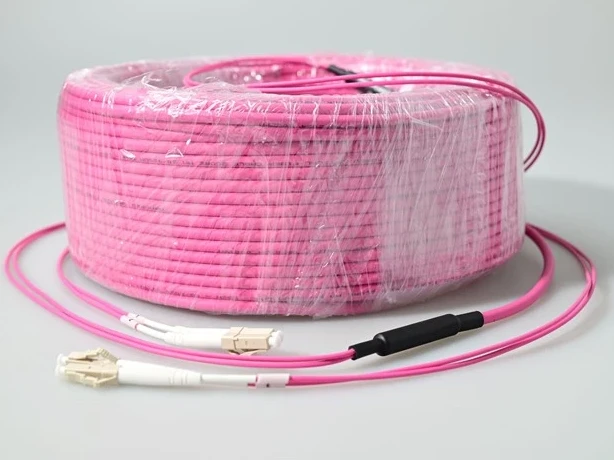

Patch cord duplex multimodo LC para LC OM4
- Ponteira de fator-de formato-pequeno de 1,25 mm
- Interface do conector IEC 61754-20
- Opções de riser, plenum e cabos personalizados declaradas
Cabo patch multimodo LC UPC OM3 Uniboot
- Laser OM3-otimizado com fibra de 50/125 µm
- 10G alcança até 300 m em 850 nm
- OFNR e OFNP; comprimentos padrão de 0,5 m a 30 m
Cabo patch de modo único LC/UPC personalizado-
- Opção de modo único-de 9/125 µm
- IL Menor ou igual a 0,30 dB IEC Grau C; Menor ou igual a 0,15 dB IEC Grau B
- 0,9/2,0/3,0 mm; PVC, LSZH ou OFNP
Adaptador MTP/MPO com manga de alinhamento
- Perda de inserção 0,2 dB máx.
- Mínimo de 1.000 ciclos de acasalamento
- Flangeado/sem flange; simples/duplex; RoHS declarado

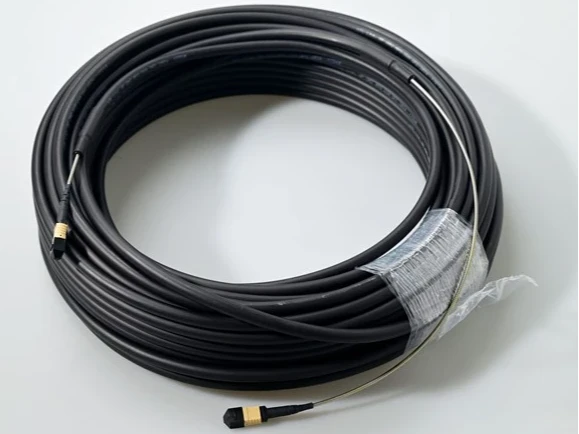

Patch cord de fibra óptica blindado MPO/MTP
- OS2, OM3 ou OM4; 8, 12, 24, 48, 72 ou 144 fibras
- Armadura de fita de aço inoxidável-em espiral
- IEC 61754-7 e TIA 604-5
Adaptador Multimodo Duplex LC/LC
- Tipo de adaptador LC; corpo duplex
- Interface polida UPC
- Multimodo; sem-configuração de flange
Arquitetura de cabeamento de fibra-de data center de alta densidade por função de link
Um plano de cabeamento estruturado útil começa com pontos de conexão e não com uma lista genérica de cabos. Mapeie a interface do equipamento e o método de patch em cada estágio e, em seguida, atribua gênero, polaridade, grau de fibra e capa do conector para o canal completo.
Servidor ou armazenamento
Confirme a interface do transceptor LC duplex ou direto MPO/MTP e o grau de fibra necessário.
01
Chave ToR/EoR
Use patch LC para portas duplex ou um breakout MPO/MTP para conversão paralela-para{1}}duplex.
02
Campo de patch de rack
Combine os adaptadores LC duplex ou MPO/MTP com o painel ou cassete-especificado pelo comprador.
03
Linha / Tronco Backbone
Conjuntos MPO/MTP pré-terminados consolidam fibras e reduzem o trabalho de terminação em campo.
04
MDA/Conexão cruzada-
Preserve registros de rotulagem, polaridade e orçamento-de perda em todo o caminho do cabeamento estruturado.
05
| Condição do projeto | Direção de cabeamento recomendada | O comprador deve confirmar | Escopo Evolux relevante |
|---|---|---|---|
| Patch de equipamento duplex | Cabo LC-para{1}}LC duplex ou uniboot | Grau de fibra, polimento, comprimento, revestimento, rotulagem de porta | Conjuntos LC multimodo OM3/OM4 e 9/125 µm-modo único |
| Backbone paralelo | Tronco MPO/MTP | Design de fibra 8/12/24, gênero, polaridade, orientação principal, classe de perda | Montagens MPO/MTP em configurações OS2, OM3 e OM4 |
| Migração paralela-à{1}}duplex | Intervalo de MTP/MPO-para{1}}LC | Mapeamento de transceptor, ordem de pares LC, gênero e perda total de canal | 8 fibras OM4 MTP fêmea para quatro conjuntos duplex LC UPC |
| Tráfego-alto ou caminho exposto | Conjunto blindado de múltiplas-fibras | Contagem de fibras, geometria do cabo, restrições de rota e controle de curvatura | Opções de MPO/MTP blindado em aço inoxidável-espiral |
| Acoplamento de painel ou cassete | Adaptador LC ou MPO/MTP | Pegada, flange, orientação chave, modo e compatibilidade de polimento | Adaptadores LC duplex e MTP/MPO flangeados ou sem flange |
Cabeamento de fibra de data center MPO/MTP para troncos compactos e links de interrupção
A linha publicada da Evolux suporta as duas funções práticas de MPO/MTP em um sistema estruturado:entroncamento-multifibra entre pontos de distribuiçãoe conjuntos breakout que apresentam conectores duplex ao equipamento.
8 fibras → 4 pares duplex LC
O desempenho de breakout é especificado em ambos os tipos de conector
O conjunto OM4 de 8-fibras usa um conector fêmea MTP e quatro extremidades duplex LC UPC. Seus limites publicados separam a interface MTP com perda máxima de inserção de 0,35 dB da interface LC em menor ou igual a 0,2 dB, para que um comprador possa colocar cada conexão no orçamento de perda de canal em vez de depender de uma única reivindicação indefinida de "baixa perda".
8–144 fibras publicadas
Construções padrão e blindadas abordam caminhos diferentes
O produto padrão MPO/MPO-OM3-12F-3.0MM-LSZH-1M é adequado para calhas internas compactas, enquanto a linha blindada MPO/MTP adiciona fita espiral de aço inoxidável.A blindagem deve ser selecionada para exposição mecânica; isso não substitui a necessidade de confirmar controle de curvatura, perda de conector, polaridade ou compatibilidade do painel.
Cabeamento de fibra de data center LC para switch denso e patches de servidor
Os conjuntos LC se ajustam às portas do equipamento e aos campos de patch onde cada link usa um par duplex de transmissão/recepção. A ponteira LC de 1,25 mmfornece uma interface menor que SC, enquanto a construção uniboot reduz o número de corpos de cabos roteados através de um rack denso.
OM3: 10G até 300 m a 850 nm
Use OM3 onde o transceptor e o alcance o suportam
O cabo uniboot LC UPC OM3 publicado usa fibra-otimizada para laser de 50/125 µm e é oferecido nas versões OFNR e OFNP. A Evolux lista comprimentos padrão de 0,5 m a 30 m e aceita comprimentos personalizados, permitindo que a lista técnica controle o excesso de loop de serviço-em vez de usar um comprimento para cada posição do rack.
Modo único-OM4 ou 9/125 µm
Escolha o tipo de fibra a partir da ótica, não apenas da cor
O portfólio LC inclui umProduto duplex multimodo OM4e conjuntos personalizáveis de modo único-de 9/125 µm com opções de cabo PVC, LSZH ou OFNP. A cor da capa pode apoiar a identificação, mas a especificação de compra deve indicar explicitamente o modo de fibra, o polimento, a classificação da capa e os requisitos de IL/RL medidos.
Perda-de orçamento, polaridade e controles de interface para cabeamento de fibra de data center
O que torna um assembly pré{0}}terminado implantável é o acordo entre cada atributo de link. Essas verificações devem ser resolvidas no desenho ou lista técnica aprovada antes da produção.
Orçamento de perda óptica
Adicione as perdas declaradas do conector e do adaptador em cada par acoplado, além da atenuação da fibra e da margem de engenharia. Solicite o formato do relatório IL/RL com a cotação.
Polaridade MPO/MTP
Defina o mapa de fibra-a{1}}de ponta a ponta e a orientação principal. "Compatível com MPO/MTP" por si só não identifica se o canal preserva os caminhos de transmissão e recepção.
Gênero do conector
Mapeie interfaces fixadas e não fixadas em transceptores, troncos, adaptadores e cassetes. Dois conectores fixados não podem ser acoplados corretamente.
Grau de fibra e óptica
Combine OM3, OM4 ou OS2 com comprimento de onda, taxa de dados e alcance na folha de dados do transceptor. Não substitua um tipo de fibra sem verificar novamente o canal.
Jaqueta e caminho
Indique LSZH, OFNR, OFNP ou outra construção necessária, juntamente com o diâmetro do cabo, ambiente de roteamento e necessidades de proteção mecânica.
Plano de identificação
Forneça a convenção de nomenclatura de portas, rótulos por final, cores de capa ou bota, cronograma de comprimento e grupos de embalagens necessários para o sequenciamento de instalação.
Envie uma BOM completa de cabeamento de fibra passiva para revisão
Um gerente de compras ou engenheiro de produto deve fornecer informações suficientes para identificar cada interface correspondente e cada variante comercial. Isso reduz os ciclos de esclarecimento e torna os testes de amostras significativos.
Aplicação e topologia:função de servidor, armazenamento, ToR/EoR, backbone, MDA ou conexão cruzada.
Interfaces:tipo de conector, polimento, contagem de fibras MPO/MTP, gênero, orientação da chave e polaridade.
Mídia óptica:OM3, OM4 ou OS2, comprimento de onda, taxa de dados, alcance e classe de perda necessária.
Construção mecânica:comprimento do cabo, diâmetro, comprimento de ruptura, classificação da capa, armadura e requisitos de tração.
Dados comerciais:quantidade por configuração, quantidade de amostra, rótulos, logotipo, embalagem e documentos necessários.
Revisão de desenho e configuração de cabeamento de fibra de data center personalizado
A Evolux afirma que combinações de conectores, comprimentos de cabos, modos de fibra, tipos de polimento, estruturas de cabos, cores de capa e capa, etiquetas e embalagens podem ser revisados para fornecimento-com base no projeto.
Especificação e suporte de desenho
Compartilhe um desenho, amostra de produto, especificação ou topologia existente. A revisão deve bloquear o mapeamento do conector, dimensões de ruptura, tolerância de comprimento, capa, posição da etiqueta e unidade de embalagem antes que uma amostra seja produzida.
- Revisão de BOM e topologia
- Combinação de conector e fibra
- Configuração padrão ou personalizada
Amostra, pequenos-lotes e fornecimento em massa
O site confirma avaliação de amostras, personalização de pequenos-lotes e produção em massa. Ela não publica um MOQ fixo ou ciclo de amostragem para todos os conjuntos de data centers porque a configuração e a quantidade afetam o pedido.
- Amostra de compatibilidade
- Avaliação de desempenho
- Amostra aprovada como referência de produção
Marca própria e identidade de instalação
A personalização disponível inclui cores de jaquetas e botas, marcadores de cabos, etiquetas de produtos, logotipos, embalagens neutras e embalagens específicas-do cliente. Defina o texto, o formato do código de barras e a convenção final-A/fim-B na arte aprovada.
- Etiquetas personalizadas de cabos e produtos
- Revisão de logotipo e embalagem
- Codificação de cores por projeto
Padrões e registros de qualidade para aquisição de conjuntos de cabos de fibra
A evidência de qualidade mais útil está vinculada ao produto e lote exatos. As páginas de produtos da Evolux publicam os seguintes padrões de interface, declarações de materiais e opções de teste; os compradores devem solicitar o documento aplicável ao SKU cotado.
IEC 61754-7 e TIA 604-5
Publicado para a linha de conjuntos blindados MPO/MTP e adaptadores MPO/MTP. Essas referências definem a interface do conector-multifibra e oferecem suporte a verificações de intermatebilidade.
Telcordia GR-326 e JIS
Listado na página do adaptador MTP/MPO com perda máxima-de 0,2 dB. Confirme a qualificação exata ou o documento de conformidade da configuração do adaptador solicitada.
Revestimento do cabo OFNP
Publicado para o conjunto de 8-fibras OM4 MTP-para LC. Isto identifica a construção declarada do cabo plenum; o designer do projeto permanece responsável pela aceitação do código local.
CEI 61754-20
Publicado para o patch cord duplex LC OM4. Identifica a interface do conector LC utilizada nas conexões de equipamentos SFP, XFP e SFP+.
Conformidade de materiais RoHS
Indicado para o adaptador MTP/MPO. Para registros de aquisição, solicite uma declaração atual que identifique o produto ou família de materiais cotado.
Relatório de-perda/retorno-de perda de inserção
A Evolux afirma que podem ser fornecidos relatórios IL/RL. Especifique o comprimento de onda, o limite, o método de teste, a base de amostragem e se são necessários resultados serializados.
A Evolux afirma que foi fundada em 2013 e tem mais de 10 anos de experiência na indústria de fibra óptica. Nenhum total de remessa específico do-centro de dados-ou caso nomeado do centro de dados é publicado nas páginas revisadas, portanto, esta página de solução não atribui uma contagem de implantação não verificada ao segmento do centro de dados.
Perguntas frequentes sobre soluções de cabeamento de fibra para data centers
Que informações devem ser incluídas em uma solicitação de cotação de cabeamento de fibra para data center?
Forneça a função do link, a interface do transceptor ou do equipamento, o tipo de conector, o modo de fibra, a contagem de fibras, a polaridade, o gênero do conector, o polimento, o comprimento do cabo, a classificação da capa, a quantidade por comprimento, a rotulagem e a embalagem. Uma topologia, lista técnica, desenho, amostra ou especificação atual ajudam a Evolux a verificar a compatibilidade dos componentes antes da cotação.
Quando um data center deve usar LC duplex em vez de MPO/MTP?
Use LC duplex onde equipamentos ativos e campos de patch expõem portas LC duplex e o link transporta um par de transmissão/recepção. Use MPO/MTP para troncos de-múltiplas fibras, portas ópticas-paralelas ou agregação de alta-densidade; um chicote MPO/MTP-para{5}}LC ou transição de cassete pode conectar os dois tipos de interface.
Como os compradores devem escolher entre OM3, OM4 e OS2?
Combine a fibra com a especificação do transceptor, comprimento de onda, alcance e planta instalada. A Evolux lista montagens multimodo OM3 e OM4 50/125 µm e opções de modo único-OS2 9/125 µm; confirme a classificação exata com base na folha de dados do equipamento, em vez de selecionar apenas pela cor da jaqueta.
Quais detalhes de MPO/MTP devem ser confirmados antes da produção?
Confirme a contagem de fibras, o gênero do conector, a orientação da chave, o método de polaridade, o polimento UPC ou APC, o grau da fibra, a classe de perda e o mapeamento-a{1}}de ponta a ponta. Esses atributos funcionam como um sistema, portanto, um tipo de cabo correto com polaridade ou gênero incorreto ainda pode impedir a operação do link.
Quais são o MOQ e o prazo de entrega da amostra para cabos de fibra de data center personalizados?
A Evolux afirma que oferece suporte a amostras, personalização de pequenos-lotes e produção em massa, mas o site não publica um MOQ numérico fixo ou prazo de entrega de amostra para esta solução. Ambos devem ser confirmados após a revisão dos requisitos de conector, fibra, comprimento, capa, rotulagem, relatório-de teste e quantidade.
A Evolux pode fornecer cabos-de marca própria e documentação de teste?
O escopo de personalização publicado inclui cores de jaquetas e botas, marcadores de cabos, etiquetas de produtos, logotipos, embalagens neutras ou{0}}específicas do cliente e configuração do produto. O suporte ao relatório de-perda/retorno-teste de perda-de inserção e folha de dados também é declarado; defina se os relatórios são baseados em lote-ou serializados na especificação de pedido aprovada.
Crie sua BOM de cabeamento de fibra para data center em torno de interfaces reais
Envie a topologia, interfaces do transceptor, mapeamento de conectores, requisitos OM3/OM4 ou OS2, comprimentos, capa, quantidades e plano de rotulagem. A Evolux pode revisar os conjuntos de cabos passivos e adaptadores em relação às especificações enviadas.
