Introdução do produto

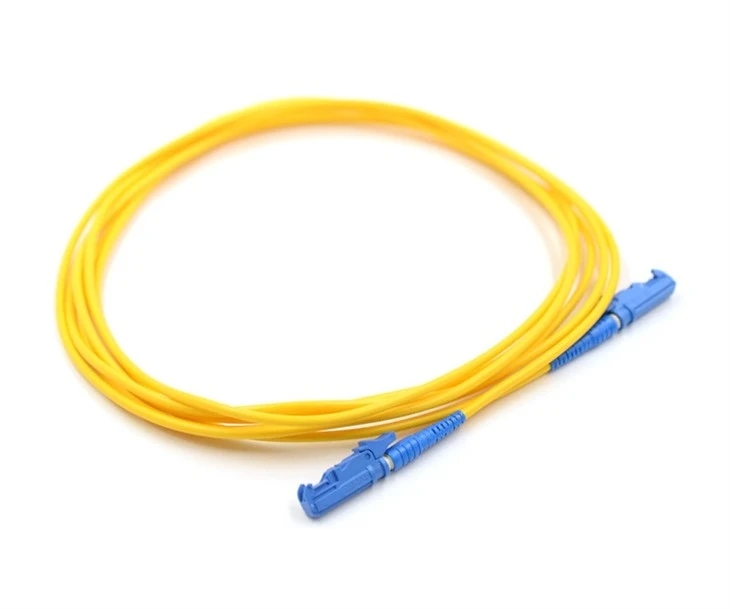

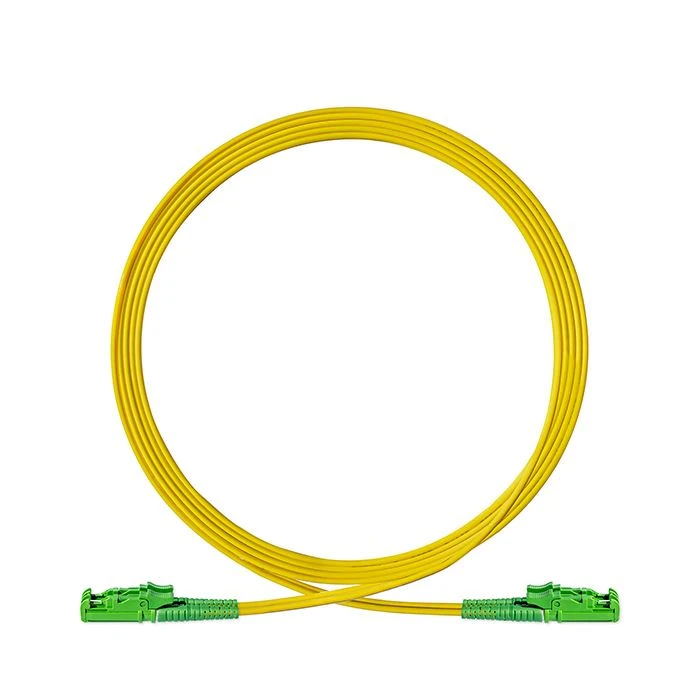

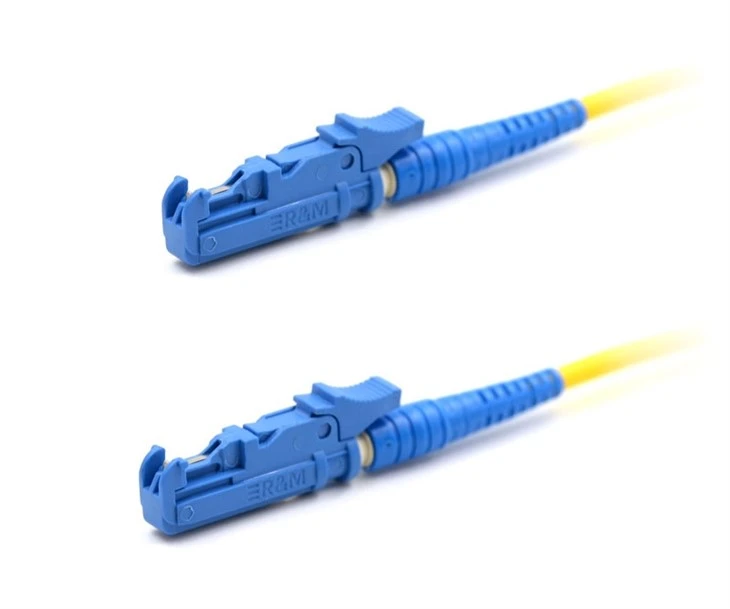

Fibra óptica E2000cabos de jumperé um breve cabo de fibra óptica que possui conectores em ambas as extremidades. Este cabo é usado para conectar dois dispositivos ou peças de rede, como um roteador e switch ou um patch panel e transceptor. Os patch cords vêm em vários comprimentos e tipos de fibra, como fibra monomodo ou multimodo, e os conectores podem ser de diferentes tipos, incluindo SC, ST, LC e MTP/MPO. Ao utilizar estes cabos, é possível estabelecer e remover conexões entre componentes de rede rapidamente e sem a necessidade de cabeamento complexo.

Especificação

Conector A	E2000	Conector B	E2000
Modo Fibra	9/125 μm	Contagem de fibras	Simplexo
Grau de fibra	G.652D/G.657A2	Raio mínimo de curvatura	30mm
Tipo polonês	UPC/APC	Diâmetro do cabo	2.0MM
Jaqueta de cabo	PVC/LSZH	Cor da jaqueta	Amarelo
Comprimento de onda	1310nm/1550nm	Durabilidade	>1000 vezes
Perda de inserção	Menor ou igual a 0,25 dB	Intercambiabilidade	Menor ou igual a 0,2 dB
Perda de retorno	Maior ou igual a 55 dB	Vibração	Menor ou igual a 0,2 dB
Temperatura de operação	-40~85 graus	Temperatura de armazenamento	-40~85 graus

Recurso

Baixa inserção e perda de retorno:Os patch cords de fibra óptica têm baixa perda de inserção e retorno, o que significa que são altamente eficientes na transmissão de dados em longas distâncias com mínimo ruído e atenuação de sinal.

Alta largura de banda:Os patch cords de fibra óptica possuem alta capacidade de largura de banda, tornando-os ideais para aplicações de transmissão de dados em alta velocidade que exigem grande capacidade de transferência de dados.

Ampla gama de aplicações:Os patch cords de fibra óptica são usados em uma ampla gama de aplicações, como data centers, telecomunicações, equipamentos médicos, militares e aeroespaciais e automação industrial.

Flexibilidade:Os patch cords de fibra óptica são altamente flexíveis, o que significa que podem ser facilmente instalados em espaços apertados onde os cabos de cobre tradicionais não caberiam.

Durabilidade:Os patch cords de fibra óptica são altamente duráveis e podem operar em ambientes agressivos, incluindo altas temperaturas, umidade e exposição a produtos químicos.

Instalação fácil:Os conectores dos patch cords de fibra óptica são plug-and-play, o que significa que podem ser facilmente conectados a outros dispositivos sem a necessidade de ferramentas ou equipamentos especiais.

Custo-beneficio:Os patch cords de fibra óptica são econômicos e oferecem um custo total de propriedade mais baixo em comparação aos cabos de cobre, especialmente em longas distâncias.

Aplicativo

CATV, equipamento de teste de metrô;
Redes de telecomunicações;
Redes locais (LAN);
Redes de longa distância (WAN);
Instalações presenciais;
Redes de processamento de dados;
Terminação de vídeo e dispositivo militar ativo.

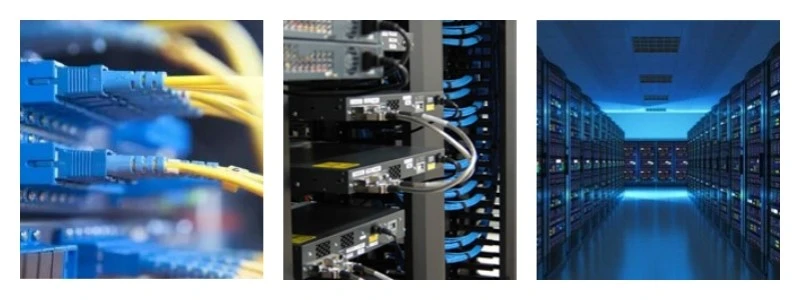

FTTX

Controle de qualidade

Cinco testes para garantir a qualidade do patch cord de fibra

A qualidade dos patch cords de fibra afeta todo o link de fibra óptica. Cada patch cord de fibra deve ser rigorosamente testado antes de sair da fábrica. Então, quais testes um fabricante de patch cords de fibra fará para garantir a alta qualidade dos patch cords?

Para garantir a qualidade dos patch cords ópticos, os cinco tipos de testes de inspeção a seguir são geralmente realizados antes de sair da fábrica.

Detecção de perda de inserção/perda de retorno de patch cord de fibra

A perda de inserção e a perda de retorno são parâmetros-chave que afetam os patch cords ópticos. O padrão TIA estipula claramente que a perda máxima de inserção do patch cord óptico é 0,75dB (ou seja, o valor máximo aceitável).

Para a maioria dos patch cables de fibra no mercado, a faixa normal de perda de inserção está entre {{0}},3dB e 0,5dB, e a faixa de alguma baixa perda de inserção está entre {{6 }}.15dB e 0,2dB. Os valores de perda de retorno são expressos em dB e geralmente são negativos, portanto, valores mais altos são melhores e as especificações típicas variam de -15 a -60 dB.

De acordo com os padrões da indústria, a perda de retorno dos conectores de fibra óptica polida Ultra PC deve ser superior a 50dB, e a perda de retorno do polimento chanfrado é geralmente superior a 60dB. O tipo de PC deve ser superior a 40dB. Para fibra multimodo, os valores típicos de RL estão entre 20 e 40 dB.

Os indicadores de jumpers de nível de operadora geral são que a perda de inserção é inferior a 0,3dB e a perda de retorno é superior a 45dB.

Inspeção da face final do patch cord de fibra

A limpeza da face final do conector de fibra óptica afeta diretamente o seu desempenho. Por exemplo, arranhões, buracos, rachaduras, poluição por poeira, etc. na face final da fibra óptica causarão a perda do sinal de conexão, resultando em inserção deficiente e perda de retorno.

Inspeção por interferômetro 3D de patch cord de fibra

O teste de interferômetro 3D serve principalmente para testar a geometria da face final da fibra, e os parâmetros incluem raio de curvatura, deslocamento do vértice, altura da fibra e assim por diante. A face final do patch cord de fibra precisa ser retificada em uma superfície esférica, mas os produtos fabricados pelo processo de produção real não podem ser perfeitos.

Quais são os valores apropriados para o raio de curvatura, deslocamento do vértice e altura da fibra?

Portanto, o formato da face final é especificado na norma técnica, que inclui o raio de curvatura ROC, deslocamento do vértice e altura da fibra.

De acordo com os padrões técnicos da organização IEC, o valor de referência do raio de curvatura ROC é que o conector do tipo PC é de 10 ~ 25 mm e o conector do tipo APC é de 5 ~ 15 mm. O deslocamento do vértice refere-se ao deslocamento entre o vértice da superfície curva e o eixo da fibra. Se o deslocamento do vértice for muito grande, a deformação da face final é suficiente para causar contato físico entre as fibras. Portanto, a norma técnica exige que o deslocamento do vértice do jumper de fibra seja menor ou igual a 50μm.

A altura da fibra refere-se à altura da face final da fibra em relação à face final da ponteira. A face terminal da fibra pode sobressair acima da face terminal da ponteira ou pode ser rebaixada abaixo da face terminal da ponteira. A faixa de altura da fibra óptica especificada na norma técnica é de -250~+250nm.

Teste de desempenho mecânico de patch cord de fibra

Por exemplo, teste de tração, teste o patch cord óptico sob a força de tração especificada para verificar a atenuação da fibra e o fator de segurança de deformação do alongamento da fibra.
