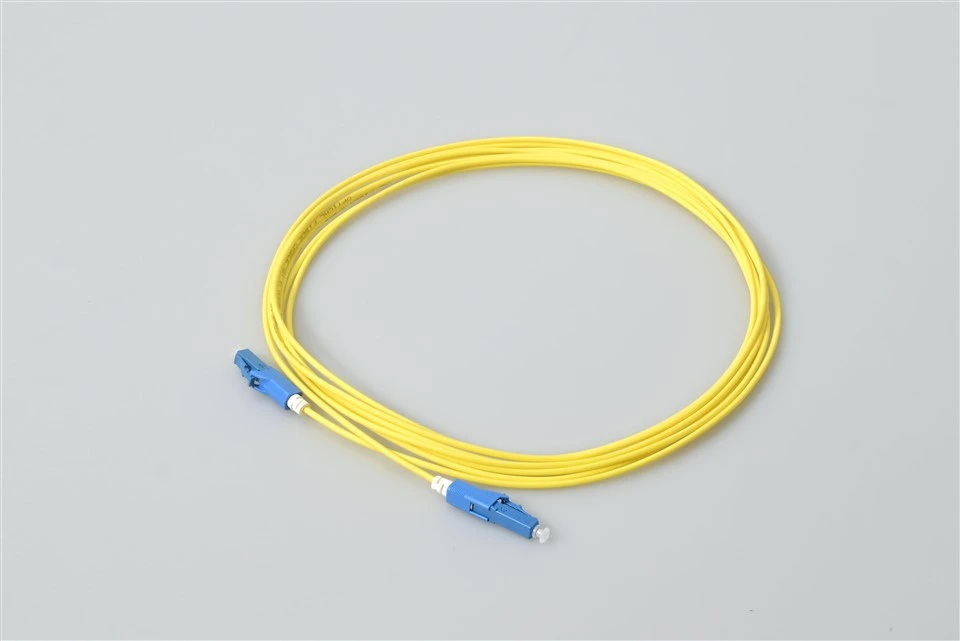

o que é cabo patch LC LC?
LC-O patch cord de fibra óptica LC é um pequeno patch cable compacto muito usado popularmente em muitas aplicações. Estas soluções de rede incluem redes de telecomunicações, LANs, redes de processamento de dados, terminações de dispositivos e distribuições locais. LC-Os patch cords LC são projetados para fornecer soluções Fast Ethernet em aplicações Gigabit e aplicações ATM com menos consumo de espaço.
Especificação
| Parâmetro | Unidade | FC, SC, LC/patch cord de fibra blindada | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | Milímetros | SM | Milímetros | SM | Milímetros | SM | |||||||
| computador | UPC | APC | computador | computador | UPC | computador | computador | UPC | computador | computador | APC | ||
| Perda de inserção (típica) | dB | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,3 |
| Perda de retorno | dB | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 60 | Maior ou igual a 30 | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 30 | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 35 | Maior ou igual a 55 | Maior ou igual a 75 |
| Comprimento de onda operacional | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Trocabilidade | dB | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | ||||||||
| Vibração | dB | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | ||||||||
| Temperatura operacional | grau | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de armazenamento | grau | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diâmetro do cabo | milímetros | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Características

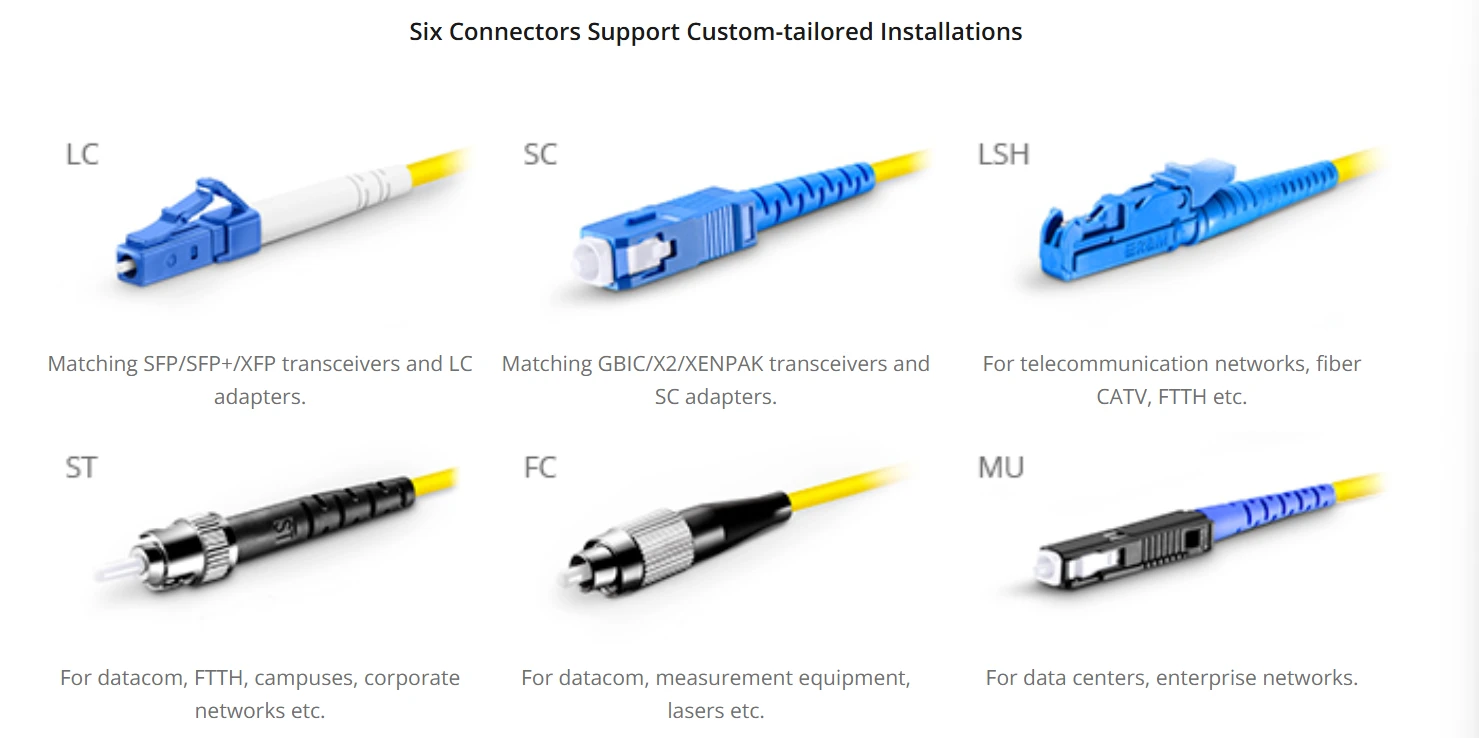

1.Seis conectores suportam instalações-personalizadas

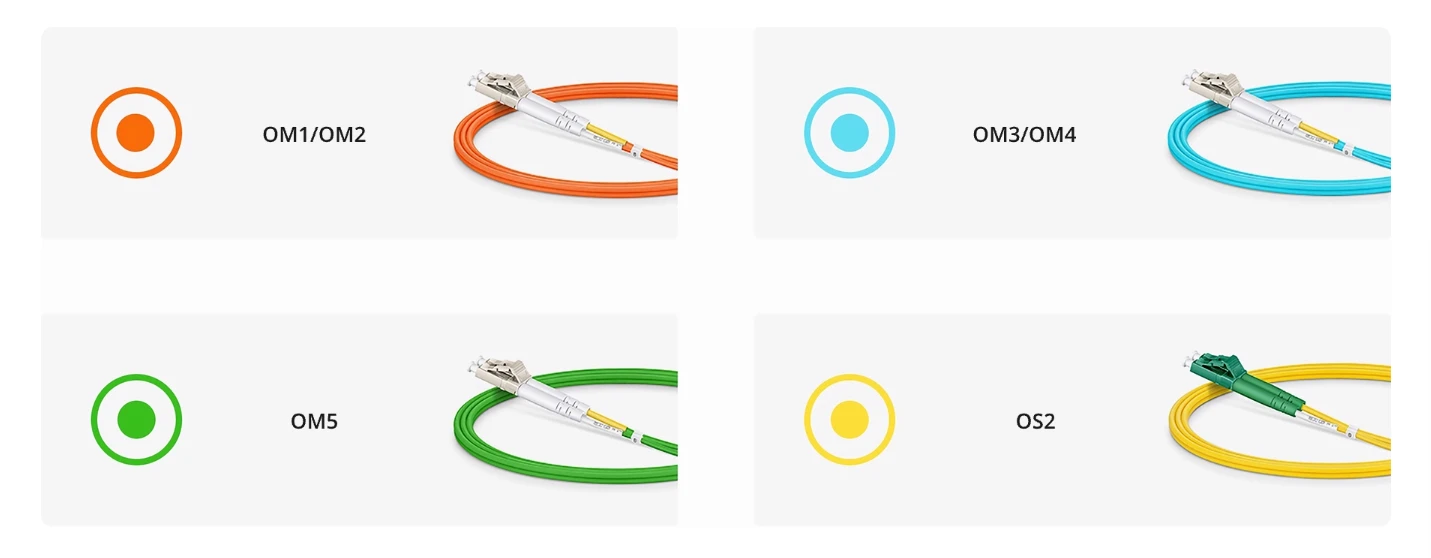

2. Capa de cabo codificada por cores- para fácil identificação
3.Trança de fibra óptica do ODM LC APC/UPC do OEM com especificações do revestimento amarelo de 0.9mm LSZH:
Aplicativos
Data centers - ambientes SFP/SFP+
- NICs de servidor 10G para switches ToR
- Conexões FC da matriz de armazenamento
- Spine-uplinks de tecido de folha
- Redes de gerenciamento-fora{1}}de banda
Escritório central de telecomunicações - e FTTx
- Portas de uplink OLT
- Conexões cruzadas-ODF
- Terminações de entrada/saída do divisor
- Interfaces DWDM mux/demux
Cabeamento Estruturado Empresarial -
- Patch MDA (área de distribuição principal)
- Distribuição horizontal para interruptores de piso
- Backbone entre IDFs
- Backhaul de fibra para câmeras de segurança
Perguntas frequentes
P: Por que escolher cabos LC simplex em vez de duplex?
R: O Simplex oferece flexibilidade de roteamento que o duplex não consegue igualar. Você pode executar fibras TX e RX por diferentes caminhos, substituir fibras individuais sem perturbar pares e obter maior densidade de porta efetiva em painéis congestionados. Para equipamentos baseados em SFP-onde TX e RX são portas separadas, o simplex costuma ser a escolha mais prática.
P: Qual é a diferença entre LC UPC simplex e LC APC simplex?
R: Duas coisas: ângulo de polimento e perda de retorno.
LC UPC tem uma face final plana/curva e perda de retorno maior ou igual a 50dB. A caixa do conector é azul. Use-o para sinais digitais - Ethernet, Fibre Channel, dados gerais.
LC APC tem uma face final em ângulo de 8 graus e perda de retorno maior ou igual a 60dB. A caixa do conector é verde. Use-o para sinais analógicos - CATV, RF sobre fibra, sobreposição de vídeo PON.
Nunca conecte UPC ao APC -, a incompatibilidade de ângulo causa grandes perdas e danifica ambos os conectores.
P: Posso solicitar LC UPC simplex com diferentes ângulos de inicialização?
R: Sim. Oferecemos:
-Inicialização direta (padrão) - uso geral
-Bota em ângulo de 45 graus - reduz a tensão do cabo em trechos verticais apertados
-Inicialização em ângulo de 90 graus - saída horizontal dos painéis de conexão
-Inicialização curta - densidade máxima em painéis com alta contagem de-portas-
Pedido mínimo para botas fora do-padrão: 50 peças
P: Vocês fornecem relatórios de teste individuais para cabos simplex?
R: Sim. Duas opções:
Relatório de lote (gratuito): Teste de amostra do seu lote de produção, abrange IL/RL/inspeção visual.
Relatório individual (disponível mediante solicitação): Cada cabo recebe seu próprio certificado com número de série, IL e RL medidos reais e status de aprovação/reprovação. Recomendado para laboratórios de teste e instalações-de qualidade crítica.
P: Qual é o raio de curvatura mínimo para um cabo simplex de 2,0 mm?
A: 15 mm sem tensão, 30 mm quando sob carga de tração. Para instalações mais estreitas, oferecemos fibra-insensível à curvatura (BIF) com raio de curvatura mínimo de 7,5 mm - sem perda de desempenho, mesmo em gerenciamento agressivo de cabos.
