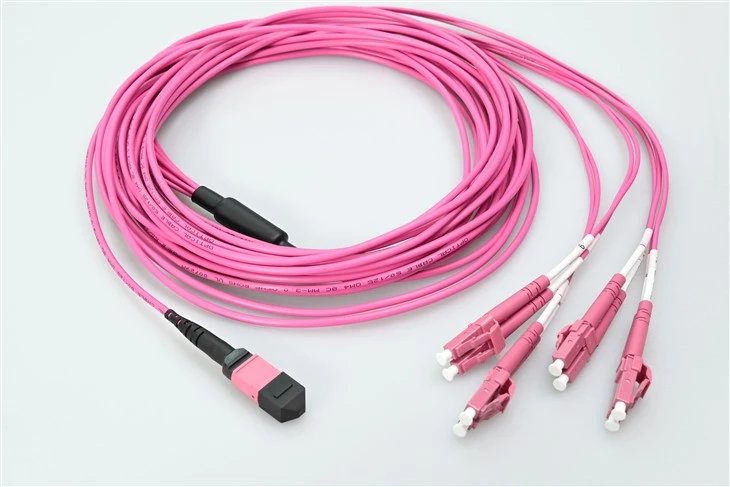

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD suporta migração de data center para taxas de dados mais altas quando utilizado com nossos troncos. Os cabos MTP® são uma solução eficiente para patching de fibra de alta-densidade em data centers, eliminando a necessidade de terminação-de campo demorada. Eles foram projetados para economizar espaço e simplificar o gerenciamento de cabos, ao mesmo tempo em que oferecem opções-de patch econômicas em gabinetes. Para implantações de tronco de backbone, nossoMTP OM4 12-cabos de patch tronco multimodo de fibraoferecem uma solução complementar de cabeamento-de alta densidade.
Especificação

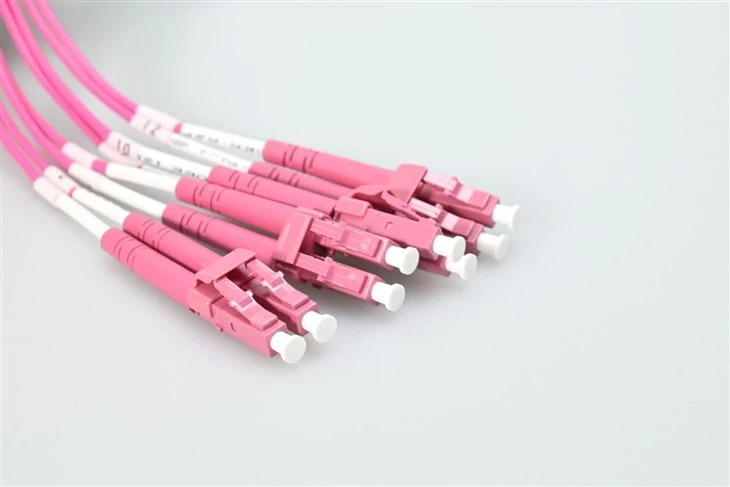

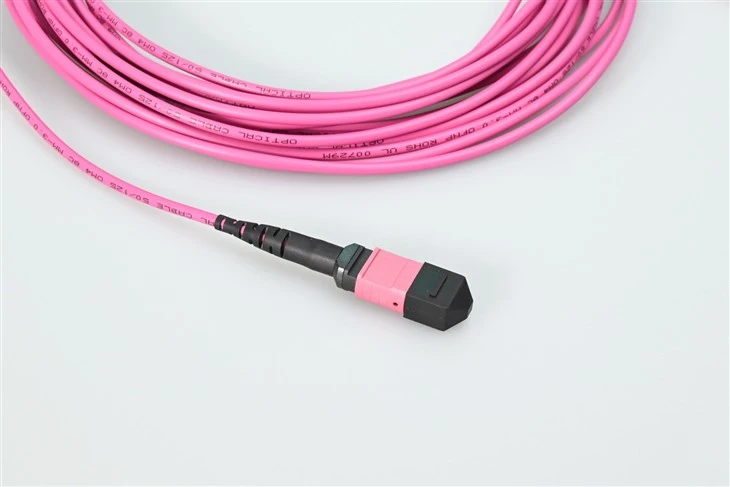

| Conector A | MTP Feminino (sem pino) | Conector B | LC UPC Duplex |
| Modo Fibra | OM4 50/125μm | Comprimento de onda | 850/1300 nm |
| Distância Ethernet 40/100G | 150 m a 850 nm | Distância Ethernet 10G | 400 m a 850 nm |
| Conector MTP IL | 0,35dB Máx. (0,15dB Tipo.) | Conector LC IL | Menor ou igual a 0,2dB |
| Conector MTP RL | Maior ou igual a 20dB | Conector LC RL | Maior ou igual a 30dB |
| Atenuação em 850 nm | Menor ou igual a 2,3dB/km | Atenuação em 1300nm | Menor ou igual a 0,6dB/km |
| Jaqueta de cabo | Plenário (OFNP) | Contagem de fibras | 8 fibras |
| Diâmetro externo do cabo (OD) | 3,0 mm | Diâmetro externo de ruptura (OD) | 2,0 mm |
| Carga de tração de instalação | 66N | Resistência à tração (longo/curto prazo) | 80/240N |
| Temperatura operacional | (-10 a 60 graus (14 a 140 ℉) | Temperatura de armazenamento | (-10 a 70 graus (14 a 158 ℉) |
Características
O artesanato-de alta qualidade garante uma transmissão confiável
-Conector MTP: fornece sinais consistentes e permite um design de sistema adaptável.
-Fibra: permite maior flexibilidade no roteamento e armazenamento de cabos em curvas mais estreitas.
-Jaqueta:Redução do potencial de danos por meio de materiais-resistentes ao fogo e com baixa{2}}fumaça.
Otimizando a densidade do cabeamento para atender a diversas condições ambientais.
- Reduzindo os custos de instalação minimizando o desperdício, melhorando o gerenciamento de cabos e simplificando a implantação.
A atualização da sua rede é facilitada com um plug-in-fácil de usar-.
Os cabos de chicote LC - MTP®- facilitam atualizações rápidas da taxa de dados, incluindo a migração de 10G para 40G. Para entender melhor como o OM4 se compara a outras classes multimodo antes de se comprometer com uma infraestrutura de cabeamento, consulte nossa visão geral deDiferenças de tipo de fibra multimodo OM1 a OM5 e classificações de largura de banda.
Aplicativos
Migração de rede de data center 10G para 40G/100G
Este cabo breakout MTP{0}}LC fornece um caminho de atualização direto da infraestrutura Ethernet de 10G para 40G/100G. A configuração de 8-fibras atende aos requisitos padrão do transceptor 40G QSFP+, permitindo uma migração contínua de velocidade do data center sem substituir os painéis de patch existentes baseados em LC. Para obter um guia de planejamento completo sobre opções de cabeamento estruturado em 100G, consulte nosso artigo sobrecomo escolher o cabeamento de fibra óptica certo para implantações de data center 100G.
Patching de fibra{0}}de alta densidade em instalações de colocation
Projetado para aplicação de patches em nível de rack-a-rack e gabinete-onde o espaço é limitado. O design de fanout MTP-para{5}}LC consolida oito conexões de fibra em uma única interface MTP, reduzindo o congestionamento de cabos em ambientes de colocation de alta-densidade.
Instalação de espaço aéreo Plenum para edifícios empresariais
A jaqueta com classificação plenum- OFNP atende aos códigos de segurança contra incêndio para instalação em espaços de tratamento de ar acima de tetos falsos. Redes de campus corporativos e edifícios comerciais que exigem cabeamento de fibra compatível-com código se beneficiam desse patch cord de ruptura plenum.
Curto-alcance de 40G QSFP+ para interconexão SFP+
Conecta portas de switch 40G QSFP+ diretamente a quatro portas 10G SFP+ usando a estrutura de breakout de 8-fibras. Este cabo de chicote MTP para conversão de QSFP-em SFP elimina a necessidade de módulos breakout separados. Quando o endpoint de patch requer uma porta de adaptador fixa em vez de um cabo direto, nossoAdaptadores de fibra óptica MTP/MPO para montagem em painel de 8, 12 e 24 fibrasforneça a interface correspondente.
Conectividade de fibra para equipamentos de teste e laboratório
Suporta equipamentos de teste óptico e configurações de laboratório que exigem conexões OM4 multimodo com baixa perda de inserção verificada. O conector MTP de 0,35 dB-testado de fábrica garante linhas de base de medição precisas para aplicações de teste de fibra.
Perguntas frequentes
Q1: Qual é a diferença entre os conectores MTP e MPO neste cabo breakout?
R: MTP é uma marca registrada da US Conec que atende aos padrões MPO com recursos aprimorados, como pinos-guia ovais e grampos de pinos metálicos. Este cabo usa conectores US Conec MTP genuínos com perda máxima de inserção de 0,35dB, que supera os conectores MPO genéricos em consistência de sinal.
P2: Este cabo MTP-LC de 8-fibras suporta transceptores 40G QSFP+?
R: Sim. A configuração de 8-fibras atende aos requisitos de canal para módulos 40GBASE-SR4 QSFP+. Cada porta 40G usa 4 fibras para transmissão e 4 fibras para recepção, tornando este cabo breakout MTP para LC compatível com transceptores multimodo 40G padrão. Para uma comparação-a{14}}lado lado de quando usar interfaces LC versus interfaces MTP/MPO em ambientes de alta densidade, consulte nossoguia prático para seleção de conectores LC vs MTP/MPO para patching de fibra de alta-densidade.
Q3: O que significa a classificação plenum OFNP para este patch cable de fibra?
R: OFNP (Plenário Não Condutor de Fibra Óptica) indica que a capa do cabo é resistente-ao fogo e produz pouca fumaça quando exposta a chamas. Este cabo breakout MTP com classificação plenum é aprovado para instalação em espaços de retorno de ar em edifícios sem conduíte.
P4: Até que ponto este cabo OM4 MTP-LC pode transmitir sinais 40G ou 100G?
R: De acordo com as especificações, este cabo patch multimodo OM4 suporta transmissão Ethernet 40G / 100G de até 150 metros em comprimento de onda de 850 nm e Ethernet 10G de até 400 metros.
Q5: Este conector MTP é macho (pinado) ou fêmea (sem pino)?
R: A extremidade do MTP é fêmea (sem pino). Ao conectar cabos troncais ou cassetes MTP, certifique-se de que o conector correspondente seja macho (pinado) para obter alinhamento adequado e conexão com-baixas perdas.
P6: Quais aplicações exigem um cabo de fibra-com classificação plenum para LC?
R: Os códigos de construção normalmente exigem cabos com classificação-plenum em plenums de retorno de ar no teto, espaços elevados em data centers e qualquer área onde o ar circule para sistemas HVAC. Este cabo fanout MTP revestido OFNP-atende a esses requisitos de instalação.
P7: Posso solicitar comprimentos personalizados para este cabo breakout de 8 fibras MTP{1}}LC?
R: Sim. Comprimentos de cabos personalizados, contagens alternativas de fibras e diferentes configurações de pernas de ruptura estão disponíveis mediante solicitação. Entre em contato com o setor de vendas para especificar seus requisitos de chicote de ruptura MTP para pedidos em massa ou de projeto.
