O que é o cabo patch SC LC?
O patch cord de fibra óptica SC-LC é um patch cable pequeno e compacto muito usado em muitas aplicações. Estas soluções de rede incluem redes de telecomunicações, LANs, redes de processamento de dados, terminações de dispositivos e distribuições locais. Os patch cords SC-LC são projetados para fornecer soluções Ethernet rápidas em aplicações Gigabit e aplicações ATM com menos consumo de espaço.
Especificação
| Parâmetro | Unidade | FC, SC, LC/patch cord de fibra blindada | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | Milímetros | SM | Milímetros | SM | Milímetros | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Perda de inserção (típica) | dB | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,3 | Menor ou igual a 0,3 |
| Perda de retorno | dB | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 60 | Maior ou igual a 30 | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 30 | Maior ou igual a 45 | Maior ou igual a 50 | Maior ou igual a 35 | Maior ou igual a 55 | Maior ou igual a 75 |
| Comprimento de onda operacional | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Trocabilidade | dB | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | ||||||||
| Vibração | dB | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | Menor ou igual a 0,2 | ||||||||
| Temperatura operacional | grau | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de armazenamento | grau | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diâmetro do cabo | milímetros | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

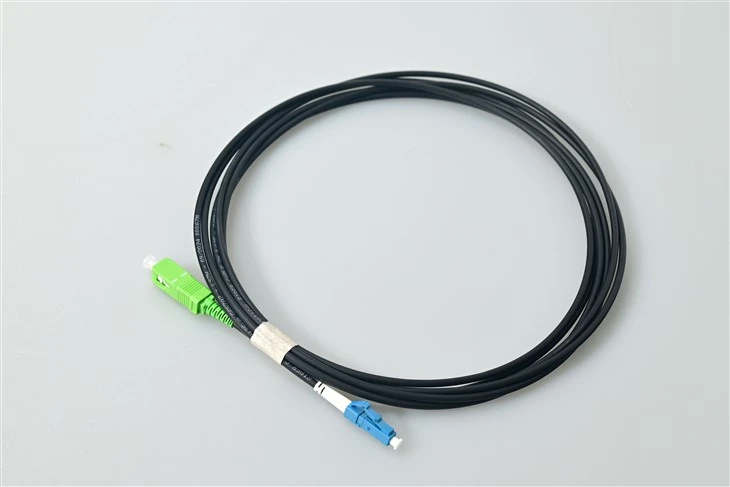

Cabo de remendo de fibra óptica SC/APC para LC/UPC
Design híbrido-para{1}}UPC de APC
O polimento angular SC/APC de 8 graus fornece perda de retorno maior ou igual a 60 dB. O polimento de domo LC/UPC fornece maior ou igual a 50 dB. Um cabo conecta ambos os tipos de interface - corpo verde identifica APC, azul identifica UPC.
Fator de formato pequeno, conexão LC de alta-densidade
O terminal LC de 1,25 mm tem metade do tamanho do SC 2,5 mm - dobra a densidade da porta em transceptores SFP/SFP+/QSFP. Trava estilo-RJ para operação rápida de plug-e-de extração.

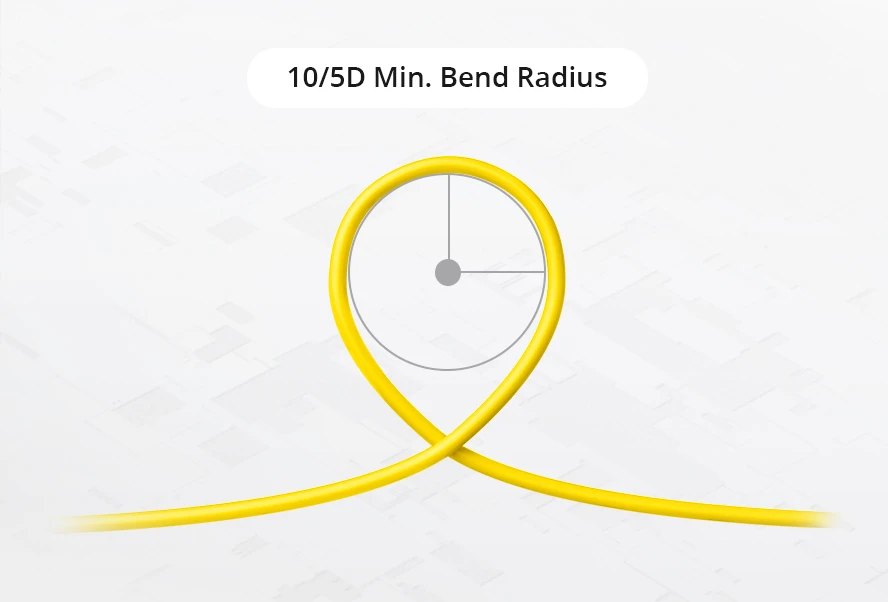

G.657.A1 Curvatura-Fibra Insensível
Raio de curvatura mínimo de 10 mm para roteamento apertado em painéis de conexão e fiação sob o-piso. Compatível com versões anteriores com G.652.D. Suporta até 40 km a 1550 nm.
Soluções de aplicativos
Cenários típicos de implantação para este patch cable de fibra monomodo SC para LC.
Rede de acesso FTTH/GPON
Conecta portas SC/APC OLT a equipamentos LC/UPC ONT no ODF. ODivisor CLPno caminho de distribuição também usa interfaces SC/APC.
Conexão cruzada-de data center
Patches painéis de distribuição de fibra SC/APC diretamente para transceptores LC/UPC SFP+ em switches ToR. Suporta 10GbE, 25GbE e 100GbE.

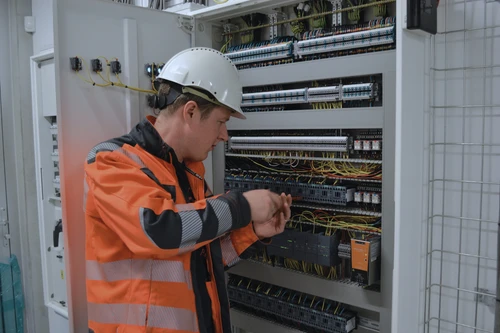

CATV / RF sobre fibra
A face final-APC evita distorção CSO/CTB em vídeo analógico. Usado entre transmissores headend e nós ópticos em redes HFC.

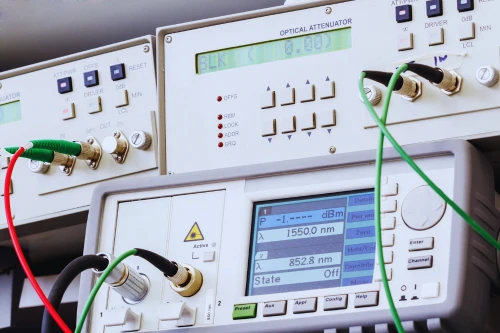

Teste e medição de telecomunicações
Cabo de teste-de referência para conectar portas de teste OTDR LC/UPC a quadros de distribuição SC/APC em escritórios centrais.
Migração de LAN corporativa
Faz a ponte entre cabeamento estruturado legado-com terminação SC e novos switches e roteadores-baseados em LC sem re-reterminação.

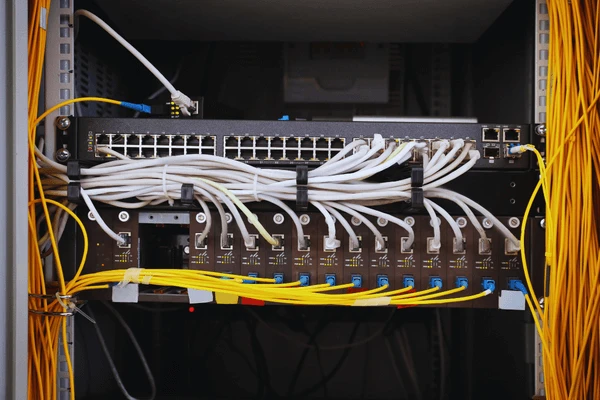

Sistemas de multiplexação WDM
Faz interface com portas mux/demux SC/APC com transponders LC/UPC em implantações CWDM e DWDM.
Descrição dos produtos
Cada patch cord de fibra óptica é 100% testado quanto à perda de inserção e perda de retorno em 1310/1550 nm. Os terminais cerâmicos de zircônia oferecem capacidade de troca menor ou igual a 0,2 dB por meio de ciclos de acoplamento maiores ou iguais a 1.000. Instalação com certificação ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, compatível com REACH. Opções de jaqueta OFNR e LSZH. Diâmetro do cabo φ0,9 / φ2,0 / φ3,0 mm. Comprimentos personalizados de 0,3 m a 100 m disponíveis.
Descrição dos produtos
P: Qual é a diferença entre APC e UPC em um patch cord de fibra óptica?
R: O APC tem uma face final-angulada de 8 graus (maior ou igual a 60 dB de perda de retorno), o UPC tem uma face final-em forma de cúpula-(maior ou igual a 50 dB). Os sistemas GPON e CATV requerem APC no lado da distribuição; portas de equipamentos como transceptores SFP usam UPC. Conector verde=APC, azul=UPC.
P: Posso conectar um conector APC em um adaptador UPC?
A: No. Mismatched polish creates an air gap causing >Perda de 3 dB e danos no ferrolho. Sempre combine APC com APC, UPC com UPC. O slot de chave angular emAdaptadores SC/APCevita a maioria dos cruzamentos-acidentais.
P: Quais velocidades e distâncias são suportadas?
R: 100 Mbps a 100 GbE. Até 10 km a 1310 nm, 40 km a 1550 nm. O alcance real depende do orçamento óptico do transceptor e da perda total do link.
P: Qual é a diferença entre um patch cord e umtrança de fibra?
R: Um patch cord tem conectores em ambas as extremidades para uso plug-e{1}}play. Um pigtail possui um conector e uma extremidade de fibra nua para emenda por fusão em cabos tronco.
P: Posso solicitar comprimentos personalizados ou versões duplex?
R: Sim. Personalizado de 0,3 m a 100 m, prazo de entrega de 3 a 5 dias. Versões duplex, blindadas e LSZH disponíveis. Nós também fazemosSC/APC de 12 núcleos para LC/UPCpara necessidades de maior contagem de fibras.
