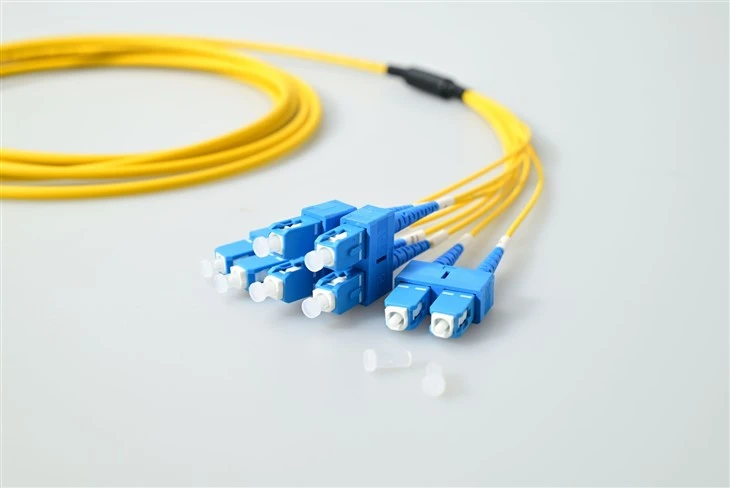

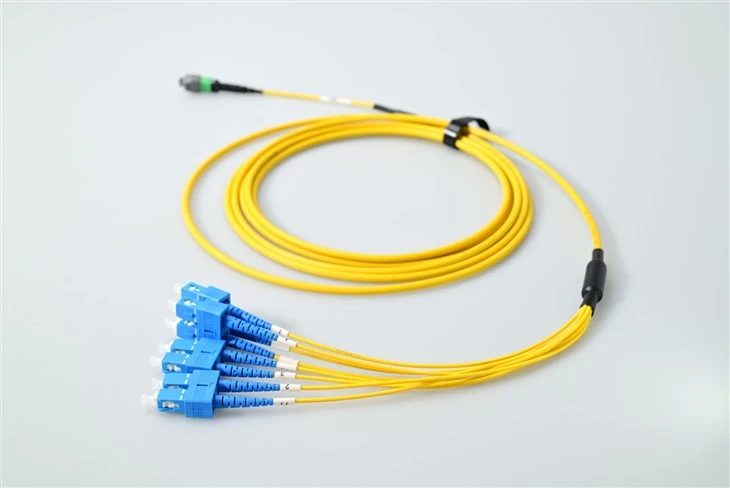

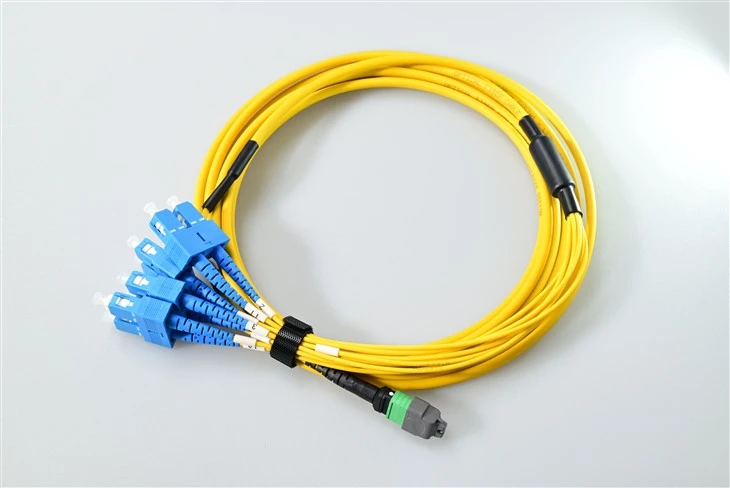

8 CORE SC para cabos de remendo de fibra MTP MPO

R: Na verdade, tudo se resume ao que você já instalou. Se você estiver trabalhando com equipamentos ou infraestrutura legados padronizados em conectores SC – o que era muito comum em redes corporativas e ambientes de telecomunicações antes do LC se tornar o novo padrão – então SC para MTP/MPO faz todo o sentido. Tivemos clientes atualizando seus switches principais para transceptores QSFP de 40G ou 100G, mas seus painéis de conexão e conexões de fibra existentes são todos SC. Este cabo breakout permite preencher essa lacuna sem rasgar e substituir tudo. Além disso, os conectores SC são mais robustos e mais fáceis de manusear em ambientes de alta-vibração ou quando os técnicos trabalham com luvas.

R: Portanto, a versão de-perdas baixas usa ponteiras MT de{1}}qualidade premium com tolerâncias de fabricação mais restritas. Estamos falando de geometria de ponteiras que está dentro de alguns nanômetros. A perda de inserção típica é inferior a 0,3dB, com um máximo de 0,5dB. A perda padrão usa, bem, ponteiras MT padrão, e você verá perdas típicas em torno de 0,5dB com um máximo de 0,7dB. Para tiragens curtas em um data center – digamos, 50 metros ou menos – a diferença é honestamente insignificante para a maioria das aplicações. Mas se você estiver percorrendo distâncias mais longas, lidando com orçamentos de links apertados ou conectando vários estágios de cassetes, esses 0,2-0,3dB extras por ponto de conexão aumentam rapidamente. Geralmente recomendamos baixa-perda para links 100G de missão{16}}crítica ou quando você estiver se preparando para velocidades mais altas no futuro.

R: Cada cabo é projetado especificamente para modo único (OS{0}}/125μm) ou multimodo (OM3/OM4 50/125μm) – você não pode misturar e combinar. O alinhamento da ponteira MT e os tamanhos do núcleo da fibra são diferentes entre os dois tipos. Para multimodo, normalmente você usa isso com transceptores 40GBASE-SR4 ou 100GBASE-SR4 em fibra OM3 ou OM4. Para modo único, pense em aplicativos 100GBASE-PSM4 ou de longo-alcance de 40G. A boa notícia é que nós-os codificamos por cores: jaqueta aqua ou magenta para multimodo, amarela para monomodo. Apenas certifique-se de solicitar o tipo de fibra correto para combinar com seus transceptores e infraestrutura existente!

R: O mecanismo de trava push{0}}pull no conector MTP é, honestamente, um divisor de águas-para instalações de alta-densidade. Em vez das abas tradicionais de apertar-para{5}}liberar que você encontra nos conectores LC ou SC, você literalmente apenas puxa para trás para desconectar – sem necessidade de ginástica com os dedos. Isso é enorme quando você está trabalhando em um patch panel apertado com dezenas de fibras compactadas. Já vi técnicos lutando por 10 minutos tentando contornar outros cabos para apertar uma aba de liberação. Com o push-pull, você pode desconectar com uma mão, mesmo nos racks mais lotados. Além disso, reduz o risco de desconectar acidentalmente o cabo errado ou danificar conexões adjacentes.

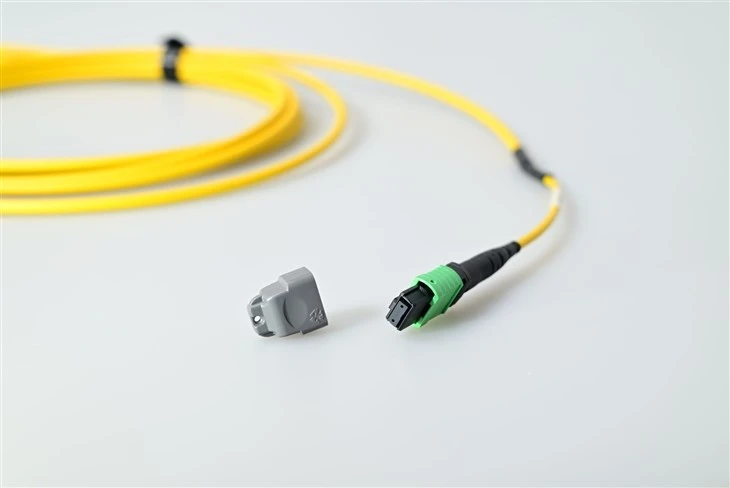

R: Os pinos-guia são o que fazem a mágica acontecer com os conectores MTP/MPO. Eles são pinos de metal ultra{1}}precisos (estamos falando de tolerâncias de nível-mícron) que alinham o terminal MT quando você encaixa o conector. O negócio é o seguinte: a versão “masculina” tem os pinos, a versão “feminina” tem furos para recebê-los. A maioria dos nossos cabos SC para MTP/MPO de 8 núcleos vem com conectores MTP fêmea (sem pinos) na extremidade MTP, que é padrão para conexão a transceptores QSFP ou painéis de conexão. Os transceptores e painéis possuem conectores macho (pinados). Portanto, ao fazer um pedido, você desejará MTP feminino, a menos que tenha um aplicativo específico que exija o contrário. O fim do SC? Conectores SC duplex padrão, nada sofisticado.

R: Oferecemos todos os três e cada um tem seu lugar. O cabo redondo é o mais comum – é robusto, fácil de passar através de sistemas de gerenciamento de cabos e flexível o suficiente para curvas fechadas. Você verá isso com uma jaqueta de 3,0 mm de diâmetro. O cabo oval é mais plano, o que pode ser ótimo para roteamento sob pisos elevados ou em bandejas de cabos horizontais estreitas. A fita simples é a mais compacta – é literalmente apenas a fibra da fita com uma capa protetora mínima. Isso é ótimo para instalações de densidade ultra-alta-onde cada milímetro conta, mas é menos robusto para manuseio brusco. Para a maioria das aplicações de data center, recomendamos o cabo redondo reforçado. É o ponto ideal entre flexibilidade, durabilidade e facilidade de instalação.

R: A polaridade pode ser confusa, mas aqui está a versão simples: para uma ruptura padrão de 8-fibras SC para MTP/MPO, normalmente você está olhando para a polaridade Tipo B (também chamada de Método B). Isso significa que a fibra 1 em uma extremidade se conecta à fibra 8 na outra, a fibra 2 à fibra 7 e assim por diante – é um movimento de "tecla-para cima para-para baixo". Isso é o que você precisa para conectar um transceptor 40G QSFP+ a quatro portas SC duplex. A polaridade tipo A é direta (fibra 1 para fibra 1), o que é menos comum para aplicações de breakout. O tipo C envolve pares cruzados, que você usaria com configurações específicas de cassete. Resumindo: a menos que seu projeto de rede especifique o contrário, escolha o Tipo B para aplicações QSFP. Podemos orientá-lo na configuração exata se você nos enviar seu diagrama de rede.

R: O código de cores é seu amigo para identificação rápida e prevenção de confusões-. Aqui está o padrão: jaqueta aqua=multimodo OM3 (classificação 10G), magenta/violeta=multimodo OM4 (classificação 40/100G), amarelo=monomodo OS2. O invólucro MTP/MPO também segue isto – você verá o invólucro azul para polimento UPC e verde para polimento APC em modo único. Alguns fabricantes adicionam suas próprias variações, mas esses são os padrões da indústria. Isso importa funcionalmente? Na verdade não – um cabo amarelo funcionará perfeitamente, desde que a fibra interna seja do tipo certo. Mas operacionalmente, isso é muito importante. A codificação por cores ajuda os técnicos a saber instantaneamente com o que estão trabalhando, reduz erros de instalação e torna a solução de problemas muito mais rápida. Além disso, as auditorias e a documentação da rede são muito mais fáceis quando você pode apenas dar uma olhada nas cores dos cabos.
