Introdução do produto

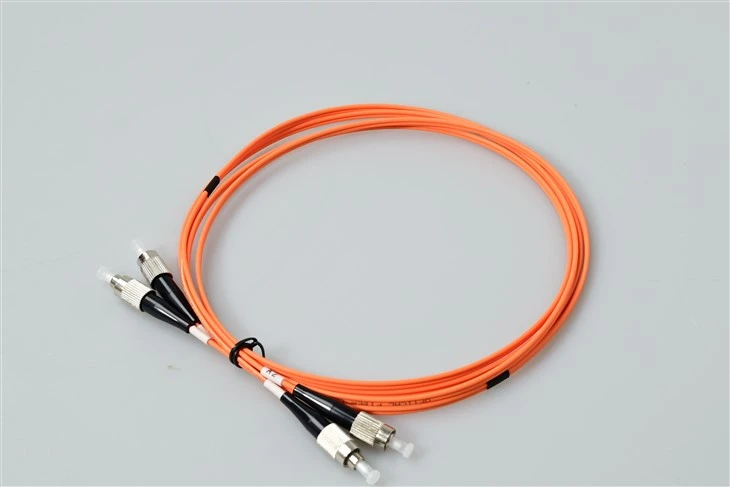

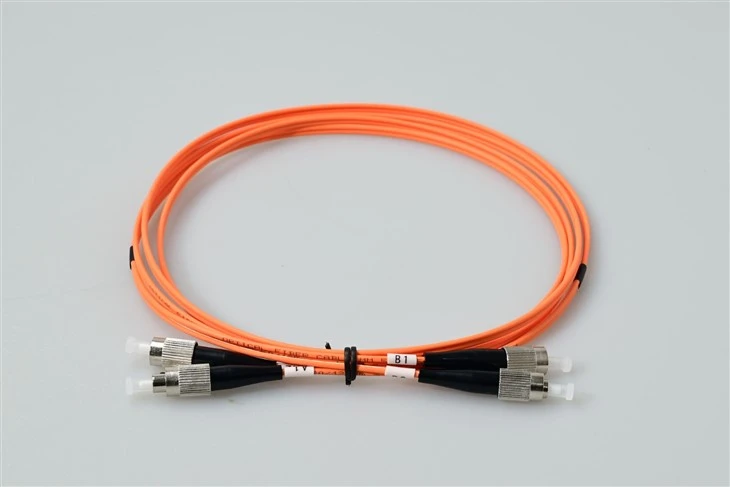

O cabo patch FC de fibra óptica é usado para conectar um dispositivo a outro para roteamento de sinal.
FC significa Conexão Fixa. Ele é fixado por meio de um corpo roscado.Conectores FCgeralmente são construídos com um invólucro de metal e possuem conectores-banhados a níquel em cada extremidade do cabo; algumas das configurações de cabo mais comuns incluem FC-FC, FC-SC, FC-LC, FC-ST, SC-SC e SC-ST
Especificação
|
Tipo de conector |
LC/MU/SC/FC/ST/Outros |
|
Tipo de polimento |
UPC/APC 8 graus /APC 9 graus |
|
Perda de inserção (dB) |
Menor ou igual a 0,20 |
|
Perda de acasalamento aleatório (dB) |
Média máxima de. 0.12dB, máximo de 0,25dB para 97% das amostras |
|
Perda de retorno (dB) |
UPC maior ou igual a 50, APC maior ou igual a 65 |
|
Comprimento de onda (nm) |
1310/1550 |
|
Temperatura de instalação (graus) |
-20 a 70 |
|
Temperatura de armazenamento (graus) |
-40 a +85 |
Recurso
Transmissão-de alta velocidade:Eles são projetados para transmitir sinais em altas velocidades, o que os torna ideais para data centers e outras aplicações-de alta largura de banda.
Baixa atenuação:baixa atenuação, garantindo perda mínima de sinal durante a transmissão.
Durabilidade:Feito de materiais duráveis que podem suportar condições ambientais e manuseio severos.
Intercambialidade:Disponível em diversos tipos de conectores, garantindo intercambialidade com diversos equipamentos.
Flexibilidade:Eles podem ser moldados em diferentes formatos, tornando-os flexíveis e fáceis de gerenciar.
Imunidade à interferência eletromagnética:Imune a interferências eletromagnéticas, garantindo qualidade e estabilidade do sinal.
Leve:fácil de manusear e instalar.
Baixo consumo de energia:Requer menos energia do que os cabos de cobre tradicionais, reduzindo o consumo e o custo de energia.
Ampla faixa de temperatura:Opere em uma ampla faixa de temperatura sem afetar a qualidade do sinal.
Aplicativo
Escritórios Centrais de Telecomunicações
O mecanismo de rosca-de travamento dos conectores FC fornece conexões seguras em centrais de telecomunicações onde os cabos são acessados com frequência. A carcaça metálica resiste a repetidos ciclos de acoplamento sem degradação.
Ambientes industriais e de alta-vibração
Os cabos patch FC/UPC com design de trava-parafusada são preferidos em automação de fábrica, sinalização ferroviária e instalações de gabinete externo onde a resistência à vibração é crítica. O acoplamento roscado evita a desconexão acidental.
Laboratórios de Teste e Medição
Equipamentos de teste de precisão geralmente usam interfaces FC devido às conexões repetíveis-de baixas perdas. Este cabo duplex suporta análise de sinal bidirecional paraTeste de OTDR, calibração de medidor de potência óptica e certificação de rede.
Instalações de headend de CATV
As operações de headend de televisão a cabo dependem de conexões FC duplex para distribuição de sinal. O invólucro metálico-niquelado garante estabilidade-de longo prazo em salas de equipamentos com cabeamento denso.
Sistemas de comunicação militar e aeroespacial
Os conectores FC atendem a requisitos rigorosos para conexões ópticas seguras em redes de comunicação de defesa. O mecanismo-de travamento por parafuso é compatível com ambientes que exigem alta confiabilidade sob choques e vibrações.
Perguntas frequentes
Q1: O que diferencia os conectores FC dos conectores LC ou SC?
R: Os conectores FC usam um mecanismo de acoplamento com rosca-de travamento, enquanto os conectores LC e SC usam travamento push-pull. O design-de travamento por parafuso oferece resistência superior à vibração e à desconexão acidental, tornando o FC ideal para aplicações industriais e de escritórios centrais de telecomunicações.
Q2: Por que este patch cable FC tem uma caixa de metal?
R: O invólucro metálico-banhado a níquel oferece durabilidade aprimorada para acoplamento de-alto ciclo, melhor blindagem EMI e proteção mecânica aprimorada em comparação com invólucros de plástico. Essa construção é padrão para conectores FC usados em instalações de nível-profissional.
Q3: Qual é a perda de inserção típica deste cabo duplex FC/UPC?
R: Este cabo é testado para alcançarperda de inserção menor ou igual a 0,20dBpor par de conectores acoplados, garantindo atenuação mínima do sinal para transmissão de longa-distância e alta-largura de banda.
Q4: O FC/UPC é compatível com equipamentos FC/APC?
R: Não.UPC (Contato Ultra Físico) e APC (Contato Físico Angular)os conectores têm diferentes geometrias de ponteira. A mistura de UPC e APC resultará em grandes perdas e danos potenciais. Sempre combine os tipos de esmalte.
Q5: O que indica o diâmetro do cabo de 2,0 mm?
R: 2,0 mm refere-se ao diâmetro da jaqueta externa. Este é um tamanho de cabo interno padrão que equilibra flexibilidade de roteamento com proteção suficiente para o núcleo da fibra.
P6: Este cabo duplex pode ser usado para transmissão bidirecional de{1}fibra única?
R: Este é um cabo duplex com duas fibras separadas-uma para transmissão e outra para recepção em sistemas full{1}}duplex padrão. Para aplicações bidirecionais de-fibra única (BiDi), umcabo simplescom transceptores WDM seria necessário.
Q7: Quais ambientes são adequados para este cabo patch duplex FC?
R: A faixa de temperatura operacional é de -20 graus a +70 graus. Ele foi projetado para uso interno em salas de telecomunicações, data centers, laboratórios de testes e gabinetes de equipamentos. Para ambientes externos ou agressivos, pode ser necessária proteção adicional.
