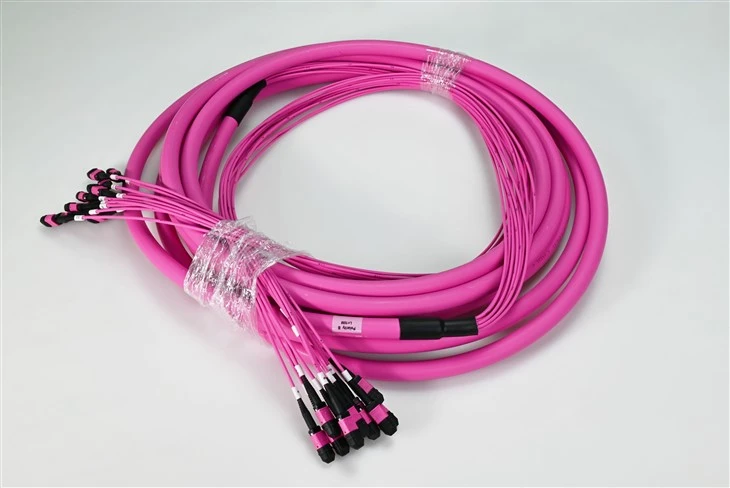

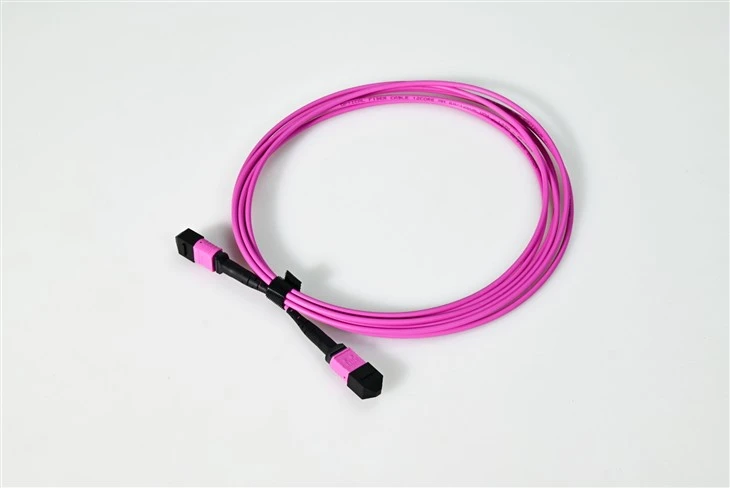

Patch cords de fibra MTP MPO 12 núcleos OM4

R: Ótima pergunta – esta é provavelmente a coisa mais comum que os clientes nos perguntam! A principal diferença é a largura de banda e a distância. O OM4 tem uma largura de banda modal de 4.700 MHz·km em comparação com os 2.000 MHz·km do OM3 – isso é mais que o dobro. O que isso significa na prática? Para aplicações 40G SR4, o OM4 oferece 150 metros contra 100 metros do OM3. Para 10G, você considera 400-550 metros com OM4 em comparação com 300 metros com OM3. OM4 também tem atenuação mais baixa (menor ou igual a 3,0 dB/km versus menor ou igual a 3,5 dB/km para OM3), o que significa sinais mais estáveis ​​em percursos mais longos. Se você estiver construindo uma infraestrutura 40G/100G ou precisar de espaço extra para distância, o OM4 é definitivamente a melhor opção. A diferença de preço é mínima hoje em dia, por isso para novas instalações quase sempre recomendamos o OM4.

R: Sim, o OM4 é totalmente compatível com versões anteriores do OM3 – ambos têm as mesmas dimensões de núcleo/revestimento de 50/125 µm e funcionam com os mesmos transceptores VCSEL a 850 nm. Você pode absolutamente misturá-los em sua rede. Mas aqui está o problema: quando você conecta o OM4 ao OM3, o desempenho geral do link será limitado pelo segmento OM3. Pense nisso como uma corrente – é tão forte quanto o elo mais fraco. Portanto, se você tiver uma corrida de 100-metros com 50m de OM4 e 50m de OM3, você obterá desempenho de OM3 nesse link. Para execuções-de missão crítica de 40G/100G, recomendamos usar o OM4 de ponta a ponta-para maximizar sua capacidade de distância.

R: Você tem um olho aguçado! A cor magenta ou "Erika Violet" para OM4 foi introduzida especificamente para ajudar os técnicos a distinguir rapidamente o OM4 do OM3. Ambos eram originalmente aqua, o que causou confusão no campo – imagine tentar descobrir qual cabo é qual quando você está olhando para um patch panel denso! O padrão TIA-598 agora recomenda violeta/magenta para OM4 com conectores MTP/MPO. Dito isso, alguns fabricantes ainda usam água para OM4, então você poderá ver as duas cores no mercado. Seguimos o padrão violeta para facilitar o gerenciamento de cabos. As botas do conector também são codificadas por cores: preto para 12 fibras, cinza para 8 fibras e vermelho para 24 fibras.

R: Depende dos seus requisitos de velocidade – deixe-me explicar para você. Para 10GBASE-SR, você pode percorrer até 400-550 metros com OM4 de alta-qualidade. Para 40GBASE-SR4 (que usa 4 fibras em cada direção), o máximo é 150 metros. Para 100GBASE-SR4, você está considerando 100 metros. Com variantes aprimoradas do SR4, como 40GBASE-eSR4, você pode avançar até 400 metros, e 100GBASE-eSR4 oferece 300 metros. Esses números pressupõem que você esteja usando transceptores VCSEL adequados em 850 nm. A configuração de 12 fibras neste cabo é perfeita para 40G QSFP+ (usa 8 fibras ativas) e funciona muito bem como parte de uma infraestrutura 100G. Apenas lembre-se de levar em consideração as perdas do conector ao calcular seu orçamento real de links.

R: O MTP/MPO de 12-núcleos é, na verdade, a configuração mais versátil e amplamente usada em data centers. Eis o porquê: embora o 40G QSFP+ SR4 tecnicamente use apenas 8 fibras (4 Tx + 4 Rx), o conector MTP-12 é o formato padrão da indústria. Quando você usa aplicações de 8 fibras com um cabo de 12 fibras, as fibras 1-4 controlam transmissão, 9-12 controlam recepção e 5-8 não são utilizadas - é assim que a pinagem funciona. A beleza do 12 núcleos é que ele se adapta perfeitamente a 6 conexões LC duplex, o que é incrivelmente conveniente para módulos de cassete e painéis de conexão. Para necessidades de maior densidade, como 100G SR10, você usaria 24 fibras (dois pacotes de 12 fibras). Fabricamos todas as configurações – basta informar-nos sobre suas necessidades específicas.

R: Isso é fundamental para acertar! Os conectores MTP macho possuem dois pinos de alinhamento; conectores fêmeas possuem orifícios guia correspondentes. A regra é simples: o macho sempre acasala com a fêmea, nunca o mesmo-com-o mesmo. Aqui está a aplicação prática: a maioria dos transceptores (QSFP+, QSFP28) possuem interfaces masculinas integradas-, então seu patch cord precisa ser fêmea para se conectar diretamente ao transceptor. Ao passar cabos troncais entre dois painéis de conexão, normalmente você usa cabos fêmea-para{9}}fêmea e os adaptadores nos painéis fornecem os pinos macho para alinhamento. Fabricamos ambas as configurações – basta especificar o que você precisa no momento do pedido. Se você não tiver certeza, nossos cabos fêmea-para{13}}fêmea com polaridade Tipo B cobrem a maioria das aplicações padrão de data center.

R: Para nossos cabos OM4 MTP/MPO de 12-núcleos, oferecemos dois graus. Nossas especificações de versão multimodo de baixa perda são típicas<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

R: Sim, a limpeza de MTP/MPO requer ferramentas específicas – não tente usar seu limpador de clique LC padrão! Com 12 extremidades-de fibra agrupadas em um terminal, você precisa de um limpador projetado para o formato de terminal MT. Recomendamos limpadores MTP do tipo-cassete ou carretel-que varrem todas as faces finais-da fibra em uma única passagem. Limpe antes de cada acasalamento – não consigo enfatizar isso o suficiente. Uma única partícula de poeira em apenas uma dessas 12 fibras pode causar perda significativa de inserção e potencialmente afetar todo o seu link 40G/100G. Sempre mantenha as tampas contra poeira quando os cabos não estiverem conectados. Para inspeção, você precisará de um microscópio de fibra com ponta adaptadora MTP para verificar todas as 12 faces-extremais. Acredite em mim, investir em equipamentos de limpeza adequados se compensa, evitando dores de cabeça na solução de problemas.
