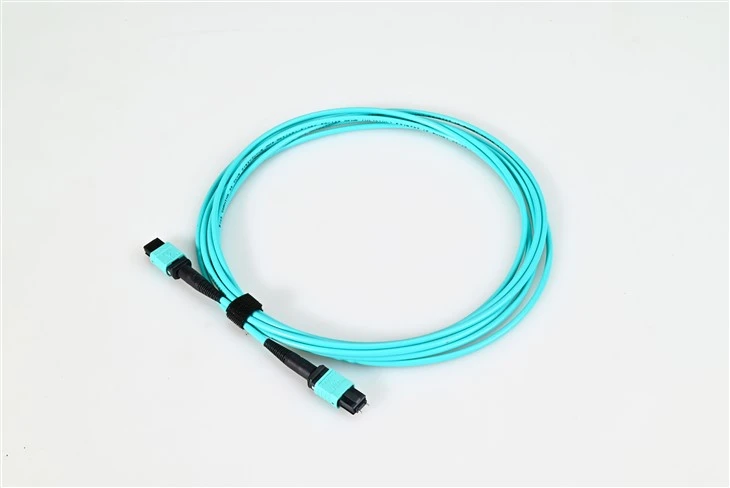

Patch cords de fibra MTP MPO MM OM3

R: Ótima pergunta – isso surge o tempo todo! MPO (Multi-fiber Push On) é o padrão genérico do setor para conectores multi{1}}fibra, enquanto MTP® é uma marca de alto-desempenho fabricada pela US Conec. Pense assim: todos os conectores MTP são compatíveis-com MPO, mas nem todos os conectores MPO têm os recursos aprimorados do MTP. A versão MTP oferece tolerâncias mais restritas, invólucros removíveis para facilitar a reterminação e melhor desempenho óptico geral. Eles são totalmente intercambiáveis ​​e combinam entre si, mas quando você os mistura, o desempenho geral do link será limitado pelo conector-de qualidade inferior. Para aplicativos-de data center de missão crítica, recomendamos o MTP para obter os melhores resultados.

R: Polaridade tem tudo a ver com garantir que seu transmissor (Tx) se conecte ao receptor (Rx) na outra extremidade - se errar e você terá sinal zero. Aqui está um resumo rápido: o tipo A é "direto-com a tecla-para cima em uma extremidade e a tecla-para baixo na outra. O tipo B é "invertido" com ambas as extremidades chave-para cima, invertendo as posições da fibra 1-para-12 e 12 para 1. O tipo C é “pares invertidos”, onde pares adjacentes trocam de posição. Para a maioria das implantações ópticas paralelas 40G/100G em data centers, vemos o Tipo B usado com mais frequência porque permite usar os mesmos patch cords duplex A para B padrão em ambas as extremidades – gerenciamento de inventário mais simples. Se não tiver certeza, envie-nos seu diagrama de rede e nós o ajudaremos a descobrir a configuração correta de polaridade.

R: Com a fibra multimodo OM3 executando óptica 40GBASE-SR4 ou 100GBASE-SR4, você está visualizando um máximo de 100 metros. Para 10GBASE-SR, o OM3 pode ir até 300 metros. Agora, se você precisar de um pouco mais de alcance – digamos 150 metros para 40G/100G – você gostaria de adotar a fibra OM4, que tem largura de banda maior (4.700 MHz·km versus 2.000 MHz·km para OM3). A maioria das aplicações de data center se adapta confortavelmente ao alcance do OM3, já que as distâncias-de{24}}de rack normalmente são bem inferiores a 100 metros. Resumindo: para projetos-de custo com execuções mais curtas, o OM3 é perfeitamente capaz e economiza seu dinheiro.

R: Isso é fundamental – se errar o gênero, você danificará os conectores ou não terá nenhuma conexão. Os conectores MTP macho possuem pinos de alinhamento; conectores fêmeas possuem orifícios guia que recebem esses pinos. Aqui está a regra de ouro: o macho sempre acasala com a fêmea, nunca o mesmo-com-o mesmo. A maioria dos módulos transceptores (QSFP+, QSFP28) possui interfaces macho-integradas com pinos, portanto, seu patch cord precisa ser fêmea. Ao conectar dois cabos tronco fêmea através de um painel adaptador, o próprio adaptador cuida do alinhamento dos pinos. Fabricamos nossos cabos com pinos-guia de precisão que garantem alinhamento de fibra sub{10}}mícron. É assim que alcançamos esses números baixos de perda de inserção.

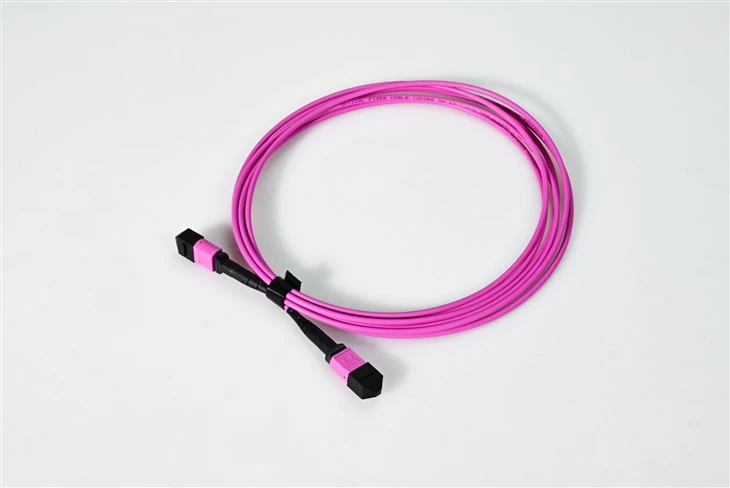

R: Aqua é o código de cores padrão TIA{1}}598 para fibra multimodo OM3 e OM4 otimizada para laser-- não é apenas decorativo! Quando você está trabalhando em um data center denso com centenas de cabos, aquela jaqueta aqua informa instantaneamente que é uma fibra multimodo de 50/125 mícrons projetada para transceptores VCSEL a 850 nm. Você não vai confundi-los acidentalmente com cabos monomodo-amarelos. Alguns fabricantes usam Erika Violet (um tom ligeiramente diferente) especificamente para OM4 para diferenciar do OM3, embora tanto o aqua quanto o violeta sejam aceitáveis. Nossas botas de conector também são codificadas por cores por contagem de fibras: cinza para 8 fibras, preto para 12 fibras e vermelho para 24 fibras – torna a instalação e a solução de problemas muito mais rápidas.

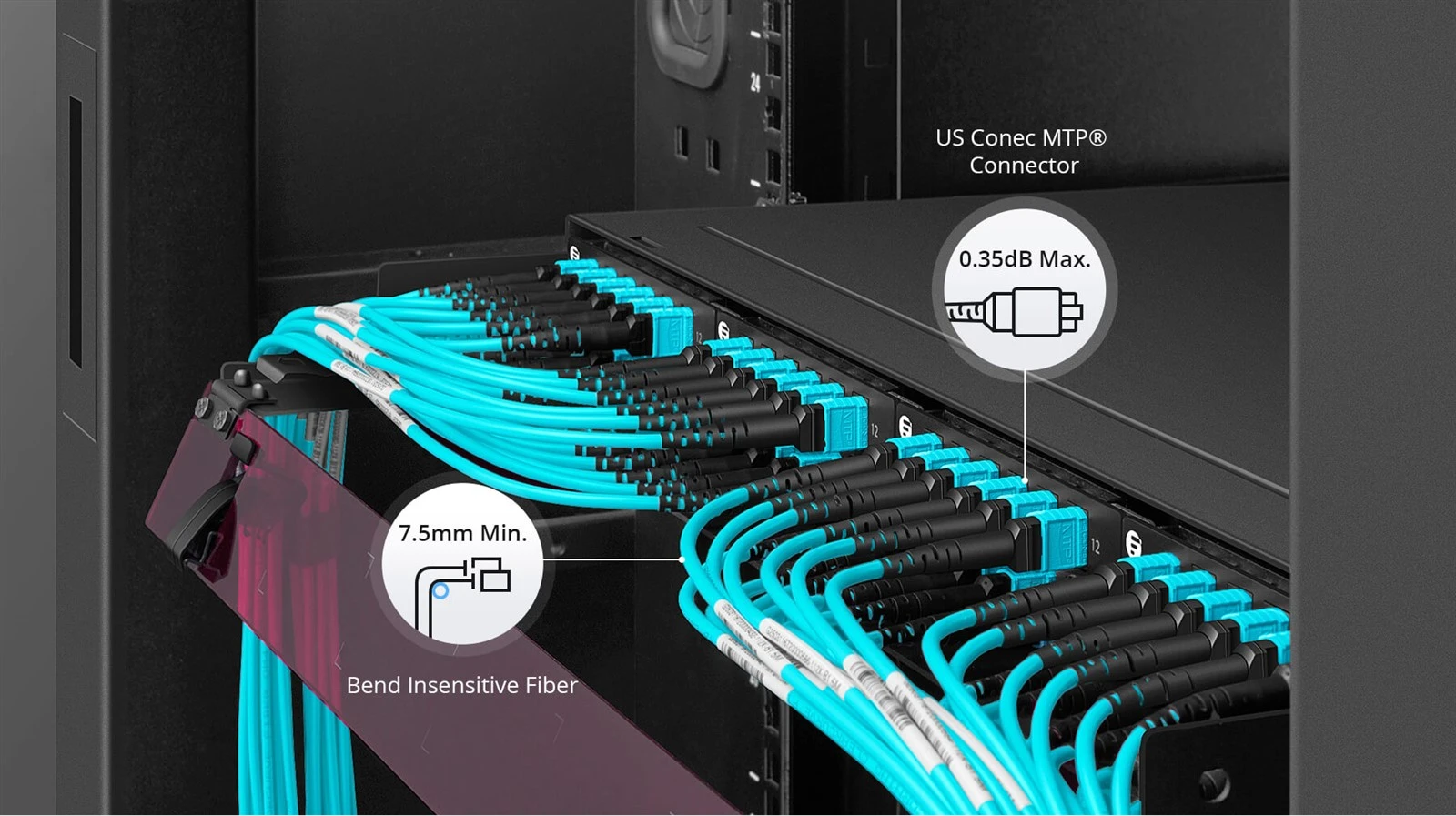

R: Nossos patch cords MTP/MPO OM3 são especificados para perda de inserção máxima menor ou igual a 0,50dB com ponteiras MT multimodo padrão, mas também oferecemos versões de baixa-perda que atingem menor ou igual a 0,30dB típico e menor ou igual a 0,50dB máximo. Para aplicações realmente exigentes, nossos cabos de nível elite/premium atingem cerca de 0,15dB típicos. Cada cabo que enviamos é testado individualmente. Usamos interferometria 3D para verificar a geometria do terminal e a qualidade-da face final. A perda de retorno é maior ou igual a 20dB para multimodo. Essas especificações são importantes quando você calcula seu orçamento de link para conexões 40G ou 100G; cada décimo de dB conta em vários pontos de patch. Fornecemos relatórios de teste com cada lote se você precisar de documentação para seus registros.

R: Não é um exagero – na verdade, é um investimento inteligente. A fibra OM3 com conectores MTP/MPO suporta 10GBASE-SR até 300 metros sem problemas. A beleza é que você está construindo uma infraestrutura pronta para 40G e 100G quando precisar fazer upgrade – sem necessidade de recabamento. Muitos de nossos clientes implantam hoje cabos troncais OM3 MTP para 10G e simplesmente trocam os transceptores posteriormente para passar para velocidades mais altas. O conector MTP de 12-fibras funciona perfeitamente com 10G SFP+ por meio de cassetes breakout (MTP a 6×LC duplex), proporcionando os benefícios de densidade do cabeamento multi-fibra, mesmo em velocidades mais baixas. É tudo uma questão de preparar o seu investimento para o futuro.

R: Você está certo ao dizer que a limpeza de MTP requer ferramentas específicas – você não pode simplesmente usar um limpador de clique LC padrão. Recomendamos limpadores do tipo-específicos de bobina-ou limpadores de cassete projetados para ponteiras de-múltiplas fibras. O movimento de limpeza deve passar por todas as 12 (ou 24) faces finais-da fibra em uma única passagem. Antes de cada acoplamento, limpe ambos os conectores – até mesmo uma única partícula de poeira em uma fibra pode causar perda de mais de 1dB e prejudicar seu orçamento de link. Mantenha essas tampas contra poeira sempre que o conector não estiver conectado. Para inspeção, você precisará de um microscópio com ponta adaptadora MTP. Incluímos tampas contra poeira em todos os cabos e, acredite, use-as. Os poucos segundos gastos na limpeza economizam horas de solução de problemas posteriormente.
