A decisão em um minuto
Para a maioria dos ODFs padrão, caixas de terminação e emendas de fibra-de baixa a{1}}média-única-de contagem, oPigtail de fibra 250um vs 900uma decisão deve começar com 900µm. É mais fácil manusear o conector e a área de roteamento. Quando a densidade do-cassete de emenda, o layout-de fusão em massa ou o espaço de roteamento restrito se tornam o fator limitante, 250 µm geralmente é o melhor ponto de partida.
O diâmetro do buffer é uma escolha de construção mecânica, não um grau óptico. Um pigtail de fibra de 900 µm não produz inerentemente menor perda de emenda do que um pigtail de 250 µm, e uma fibra de 250 µm não é opticamente inferior porque é mais fina.
Isso muda a questão da engenharia. Em vez de perguntar qual diâmetro tem melhor desempenho, pergunte qual apresentação de fibra se adapta à bandeja, fluxo de trabalho de manuseio, método de emenda e proteção mecânica disponível na instalação.

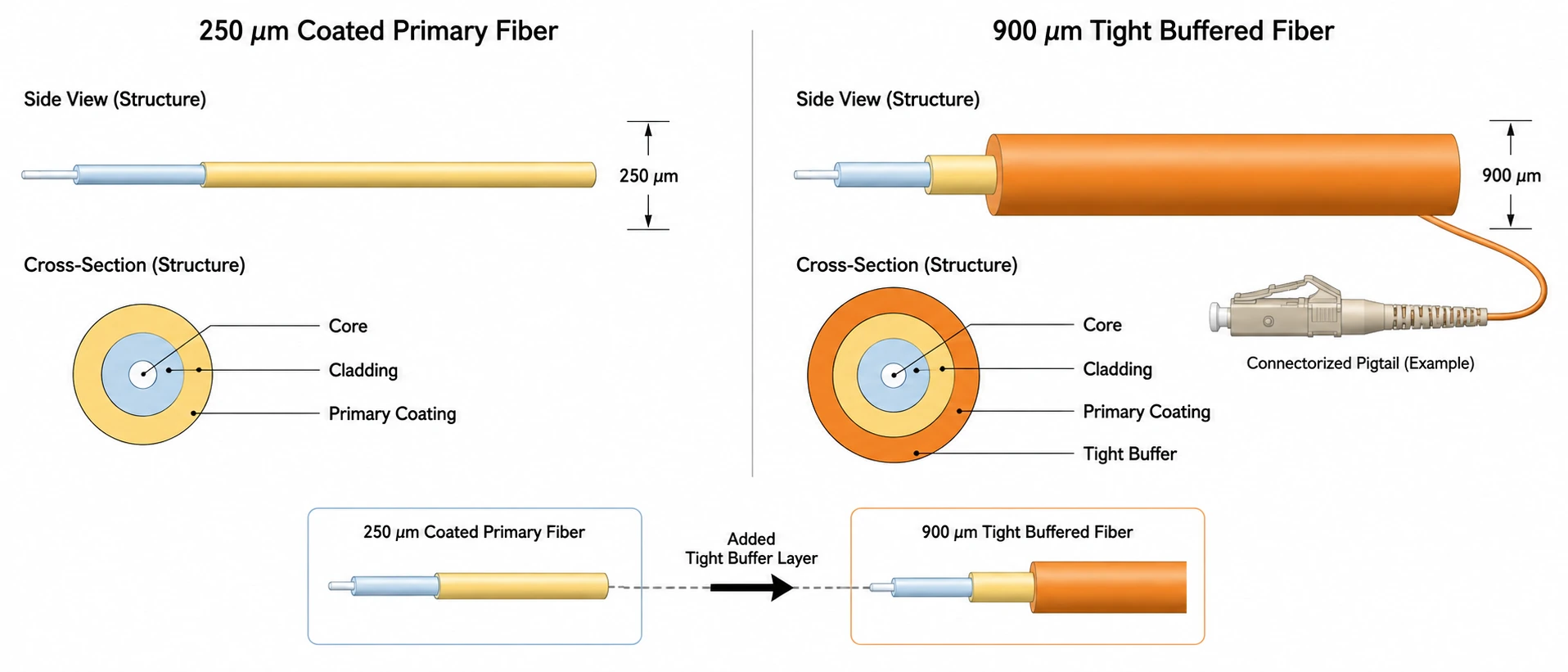

O que 250 µm e 900 µm realmente medem
Uma fibra-monomodo típica de telecomunicações pode ser simplificada como:
Núcleo de ~ 9 µm → revestimento de 125 µm → revestimento primário de ~ 250 µm → buffer opcional de ~ 900 µm
A dimensão de 250 µm normalmente refere-se à fibra óptica revestida. Uma construção de 900 µm adiciona outra camada protetora ao redor da fibra revestida. A fibra óptica subjacente ainda pode ser do mesmo tipo de fibra.
É por isso que a frase de pesquisa comumTubo solto de 250um vs buffer apertado de 900umprecisa de qualificação. Uma fibra revestida de 250 µm é freqüentemente encontrada dentro de cabos de tubo-soltos, enquanto a fibra com buffer-de 900 µm é comum em conjuntos de terminação interna. O diâmetro por si só, entretanto, não define a construção completa do cabo.
Visão geral da construção Pigtail de 250 µm vs 900 µm
| Fator de engenharia | trança de fibra de 250 µm | trança de fibra de 900 µm |
|---|---|---|
| Vidro óptico | Pode usar o mesmo tipo de fibra SM/MM | Pode usar o mesmo tipo de fibra SM/MM |
| Diâmetro do revestimento | Normalmente 125 µm | Normalmente 125 µm |
| Apresentação externa | Fibra revestida primária | Amortecedor adicional em torno da fibra revestida |
| Manuseio | Mais delicado | Mais fácil de manusear individualmente |
| Proteção mecânica | Depende mais da bandeja/gabinete | Melhor proteção durante roteamento e preparação |
| Densidade da bandeja | Mais alto | Mais baixo |
| Removendo fluxo de trabalho | Menos material para remover | Depende fortemente da construção do buffer |
| Cassete com alto teor-de fibra | Muitas vezes vantajoso | Pode consumir volume de roteamento desnecessário |
| Fluxo de trabalho de fusão em massa/fita | Melhor alinhado com muitas arquiteturas densas | Geralmente menos atraente |
| Terminação ODF padrão | Utilizável, mas a proteção deve ser projetada em | Geralmente o padrão prático |
A diferença geométrica bruta é maior do que os diâmetros sugerem inicialmente. Se duas construções circulares forem comparadas apenas pelo diâmetro, suas-áreas transversais serão dimensionadas com o quadrado do diâmetro:
(900 / 250)² ≈ 12.96
Isso não significa que uma bandeja possa conter exatamente 13 vezes mais fibras de 250 µm. Mangas de emenda, requisitos de dobra, laços frouxos, retentores e cruzamentos de fibra também consomem espaço. O cálculo explica por que a substituição de muitas seções de roteamento de 250 µm por seções de 900 µm pode afetar uma- bandeja de contagem alta muito mais do que os números de diâmetro por si só sugerem.
O tamanho do buffer não define seu desempenho óptico
O diâmetro do tampão não determina a perda de inserção. Durante a emenda por fusão, a interface óptica relevante é a fibra de vidro preparada. O revestimento ou tampão é removido da região de emenda antes que as fibras clivadas sejam alinhadas e fundidas.
A Fiber Optic Association descreve a perda de emenda de-fusão de modo único-como normalmente0,1 dB ou menos. Perdas maiores podem indicar problemas como contaminação ou emenda imperfeita. Isso continua sendo um problema de qualidade-da emenda, e não uma evidência de que um buffer de 900 µm transmite luz melhor do que um revestimento de 250 µm. (Associação de fibra óptica)
Não aceite "900µm para menor perda" como uma especificação de RFQ significativa.
Em vez disso, confirme se as fibras ópticas unidas são compatíveis. O tipo de fibra e, quando relevante, as características-do campo de modo são muito mais importantes do que o diâmetro externo do buffer. O contexto mais amplo de preparação é abordado em nossoguia de métodos de terminação de cabo de fibra.

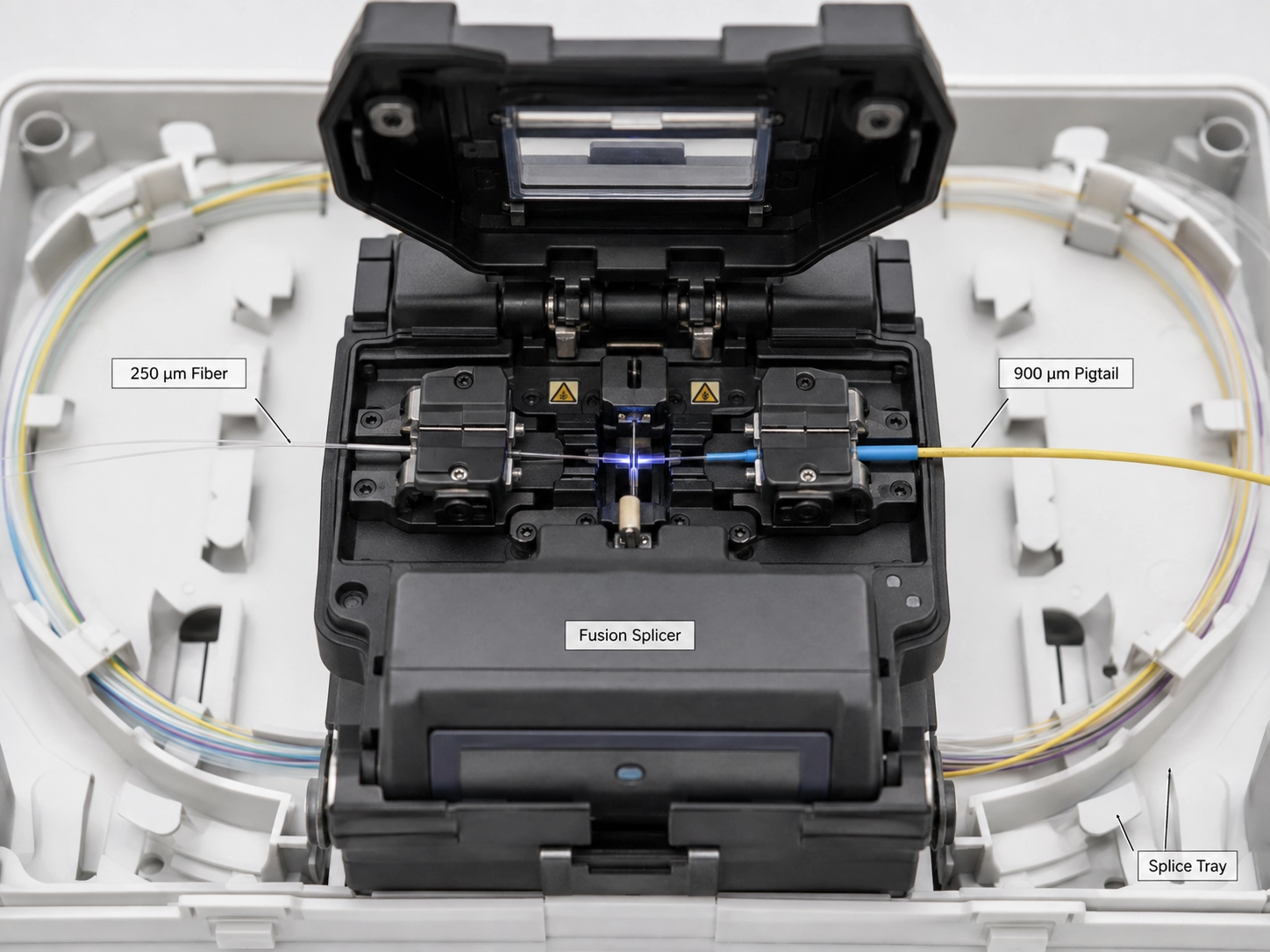

Você pode unir fibra de 250 µm em um pigtail de 900 µm?
Sim. UMFibra de 250um para pigtail de 900uma transição é uma arquitetura normal quando as fibras ópticas subjacentes são compatíveis.
O splicer de fusão não está soldando “material de 250 µm” com “material de 900 µm”. Ambas as construções protetoras são removidas da região de emenda. O vidro é limpo e clivado, as fibras preparadas são alinhadas e fundidas e a emenda acabada é protegida antes de ser armazenada na bandeja.
A FOA ilustra isso diretamente com um cabo externo de planta de 24-fibras-, no qual fibras de 250 µm são emendadas em tranças de 900 µm codificadas por cores para terminação. (Associação de fibra óptica)
A verdadeira condição é a compatibilidade óptica. Se duas fibras tiverem características de campo-modo ou de retroespalhamento diferentes, um OTDR poderá mostrar diferentes perdas aparentes de emenda, dependendo da direção do teste. A medição bidirecional ajuda a caracterizar essa situação corretamente. (Associação de fibra óptica)
Portanto, uma especificação de aquisição não deve rejeitar uma arquitetura de 250 µm-a 900 µm simplesmente porque os diâmetros externos são diferentes.
Quando um pigtail de fibra de 900 µm é a melhor escolha de engenharia
A Pigtail de fibra 900um para emenda por fusãoé o ponto de partida prático em um ODF normal ou caixa de terminação quando há espaço de roteamento disponível e os técnicos manuseiam as fibras individualmente.
Terminação padrão ODF e Telecom
Para terminação LC em um ODF, um pigtail de 900 µm geralmente fornece proteção de fibra individual-mais útil do que uma apresentação de 250 µm quando a bandeja tem espaço de roteamento suficiente. Esta é a aplicação prática por trás de umPigtail de fibra LC para ODFespecificação, em vez de simplesmente escolher 900 µm porque é mais espesso.
Existe um limite importante. Um buffer de 900 µm não é equivalente a um patch cord revestido de 2,0 ou 3,0 mm. Se a fibra sair da bandeja protegida e for repetidamente puxada, amarrada, reposicionada ou exposta ao manuseio do equipamento, o cabo adequadamente encamisado ou protegido de outra forma é a especificação mais segura.
Contagem-baixa de caixas de terminação
Em contagens modestas de fibra, economizar volume de roteamento geralmente não é a restrição dominante. Se a bandeja já fornecer um caminho de roteamento protegido, 900 µm geralmente facilita a instalação e a identificação posterior.
Esse padrão para de funcionar quando o buffer adicional causa cruzamentos de fibra, armazenamento com folga compactada ou interferência na tampa da bandeja. Nesse ponto, a geometria do invólucro tornou-se a variável controladora.
Quando as tranças de 250 µm fazem mais sentido
A trança de fibra 250umtorna-se a escolha mais forte quando a densidade de roteamento é a restrição e o próprio gabinete fornece a proteção mecânica necessária.
Cassetes de emenda de alta-densidade

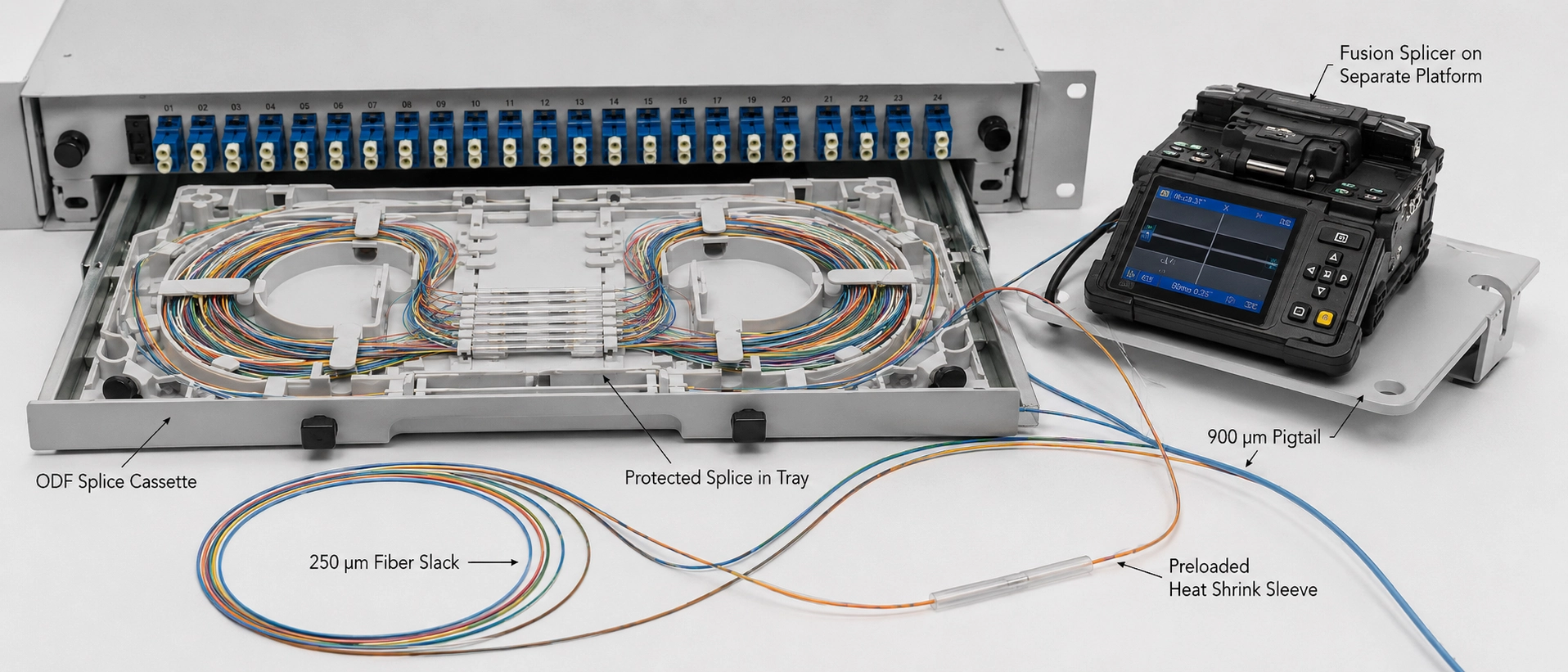

Em um ambiente protegidopigtail de fibra para cassete de emendadesign, o roteamento de 250 µm reduz o volume ocupado por fibras individuais e deixa mais espaço ao redor dos suportes de emenda e caminhos-de armazenamento frouxos.
É aqui que a comparação geométrica de 12,96× se torna útil. Não prevê a capacidade do cassete. Isso explica por que uma diferença de diâmetro de 650 µm se torna importante quando repetida em muitas seções de fresagem individuais.
A condição é proteção mecânica. Uma fibra revestida de 250 µm deve permanecer dentro de um caminho de gerenciamento-de fibra controlado. Mover fibra de 250 µm desprotegida para fora do cassete apenas troca um problema de densidade por um problema de risco-mecânico.
Arquitetura de fita e{0}fusão em massa
Os sistemas de fusão-em massa são projetados para mover várias fibras juntas pelo fluxo de trabalho. Buffers individuais de 900 µm podem funcionar contra essa vantagem de densidade.
Nossa posição é mais específica do que a regra comum “900 µm em ambientes internos, 250 µm em ambientes externos”:escolha a apresentação usada pela arquitetura da emenda, não o limite do edifício.
A melhor montagem pode usar ambos os tamanhos
A Pigtail de fibra 250um vs 900uma montagem não precisa do mesmo diâmetro de proteção do conector à emenda. Esta é a âncora de correspondência-exata-do conteúdo intermediário do artigo, mas também descreve uma importante opção de design físico.
Um cassete híbrido pode rotear fibra com buffer de 900 µm do conector ou painel adaptador através da área onde os técnicos manuseiam tranças individuais e, em seguida, fazer a transição em um ponto protegido definido dentro do cassete para fibra revestida de 250 µm para a região de emenda e armazenamento-frouxa. A seção lateral-da emenda ganha densidade de roteamento sem forçar a seção lateral-do conector a abrir mão da proteção de manuseio.
Isto é útil quando uma especificação de diâmetro de manta é solicitada para resolver dois requisitos mecânicos diferentes. O lado da terminação precisa de proteção de manuseio, enquanto o lado da emenda pode precisar de densidade de roteamento.
Para aquisição, portanto, "250 ou 900µm?" às vezes está incompleto. O desenho deve identificar onde começa e termina cada apresentação de fibra e se a transição permanece protegida pelo cassete.
Os problemas de instalação que geralmente aparecem após a aquisição
Uma especificação de fibra tecnicamente compatível ainda pode criar trabalho de campo desnecessário se o comportamento de remoção, a proteção da emenda e a geometria da bandeja forem verificados somente após a chegada do material.
Stripability faz parte da especificação
Duas fibras vendidas como 900 µm podem se comportar de maneira diferente durante a preparação porque o diâmetro externo nominal não indica a força com que o tampão está ligado à fibra revestida subjacente.
Quando um tampão firmemente preso não pode ser removido de forma limpa ao longo do comprimento de preparação necessário, os técnicos não devem compensar com um puxão único e mais forte. Segmentos de decapagem mais curtos reduzem a carga aplicada à fibra exposta. Se a preparação ainda for inconsistente, a ferramenta de decapagem e a construção do amortecedor deverão ser revisadas antes da instalação de produção.
Por umfornecedor de trança de fibra 900umRFQ, "900µm" por si só é, portanto, incompleto. Especifique o requisito de construção ou preparação do tampão e confirme se o método de remoção pretendido é compatível com ele.
Os protetores de emenda devem caber no suporte da bandeja
O splicer de fusão lida com o vidro preparado, mas a bandeja deve gerenciar a emenda protegida posteriormente. As dimensões do protetor, o suporte da bucha e o caminho de fresagem formam, portanto, um sistema mecânico.
Verifique as dimensões do protetor suportado pelo suporte de emenda antes de encomendar as buchas. Um protetor que não se encaixe totalmente no suporte pode empurrar a transição da fibra em direção à parede da bandeja e criar uma curvatura desnecessária imediatamente ao lado da emenda protegida.
Isto é mais útil do que assumir que um protetor mais longo é automaticamente mais seguro.
Verifique a bandeja com a tampa fechada
Um arranjo de roteamento que se encaixe enquanto o cassete está aberto não é necessariamente uma instalação concluída.
Após o armazenamento das emendas, protetores e folgas, verifique se o fechamento da tampa não comprime as alças, levanta fibras dos retentores ou cria uma transição acentuada ao lado de um protetor. É aqui que a seleção de buffer deixa de ser uma comparação de catálogo e se torna uma decisão de design-de gabinete.

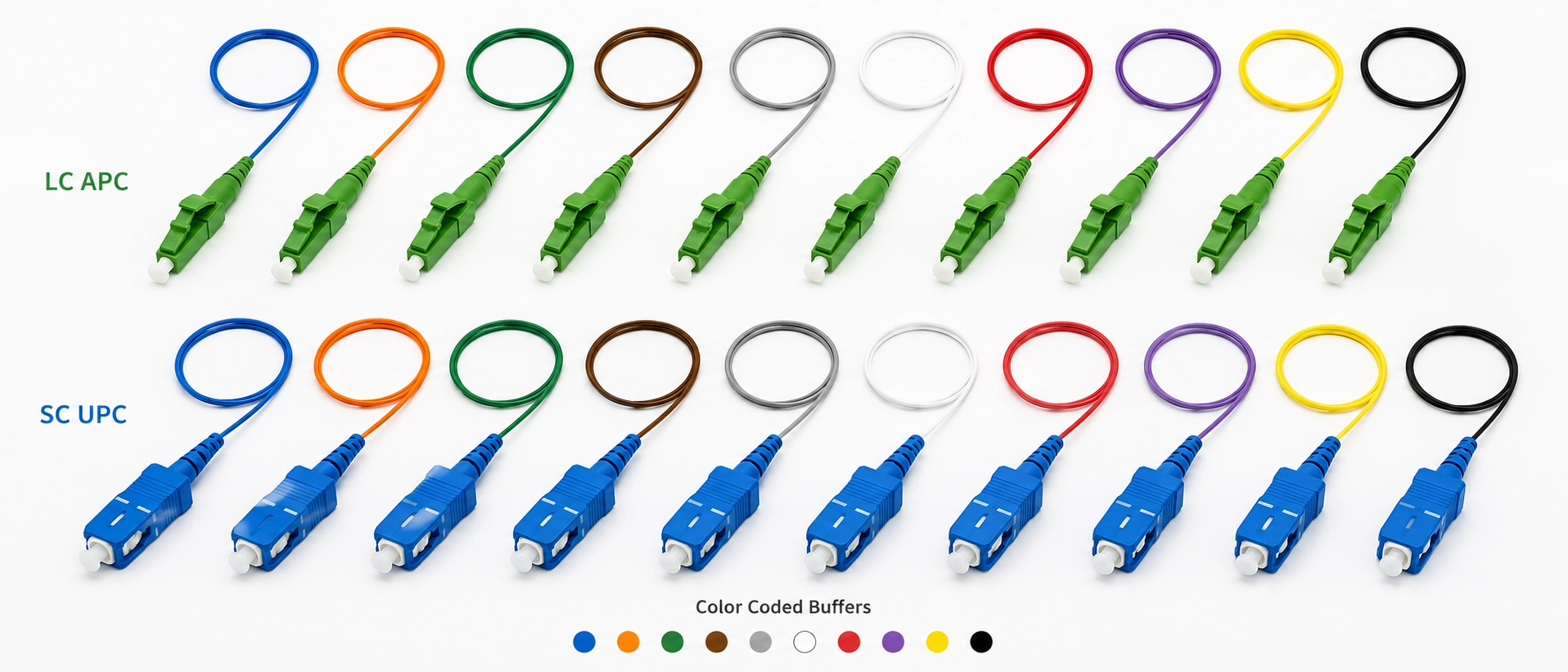

O que colocaríamos em uma RFQ Pigtail de fibra
Por ummontagem de trança de fibra personalizada, especificar apenas "250µm" ou "900µm" deixa diversas variáveis sem solução. Duas cotações podem corresponder ao diâmetro nominal, embora diferindo no tipo de fibra, comportamento da tira, construção do conector, identificação e como o conjunto realmente se ajusta à bandeja pretendida.
Uma RFQ de produção deve definir:
- Tipo de fibra óptica, como OS2/G.652.D, G.657.A1/A2, OM3 ou OM4.
- Apresentação da fibra: fibra revestida de 250µm, fibra tamponada de 900µm ou transição definida entre elas.
- Tipo de conector, como LC, SC ou FC.
- Tipo polonês, UPC ou APC quando aplicável.
- Contagem de fibras e identificação/sequência de cores. Quando a identificação tiver que corresponder ao sistema de cabos, defina a convenção explicitamente. Nossoguia de código de cores de fibra ópticacobre esta camada.
- Comprimento do pigtail e tolerância necessária.
- Critérios de aceitação óptica para o conjunto conectorizado acabado.
- Ambiente de instalação e tipo de gabinete, como ODF, cassete de emenda, caixa de terminação FTTH ou uma interface externa-de fechamento de planta.
Esses campos evitam ambiguidade nas especificações, mas ainda não podem provar que a montagem será roteada fisicamente através de um gabinete específico.
Por umpigtail de fibra para instalação de telecomunicações, adicionar o desenho da bandeja ou uma foto clara do roteamento à RFQ fornece ao fornecedor informações que uma especificação de texto não pode fornecer: direção de saída do conector, local de transição do buffer, geometria do-suporte da luva e o caminho disponível para armazenar folga.
Escolha por arquitetura de implantação, não por hábito
| Situação de implantação | Escolha inicial | Razão de engenharia |
|---|---|---|
| Tronco OSP de 250 µm em um ODF normal | trança de 900 µm | Manuseio individual mais fácil; A emenda de 250 µm-a 900 µm é normal |
| Caixa FTTH-de baixa contagem com sala de roteamento adequada | Geralmente 900 µm | A densidade máxima raramente é a restrição de controle |
| Cassete compacto de alta-densidade | Avalie 250 µm primeiro | Reduz o volume de roteamento dentro do espaço protegido |
| Layout de fita ou fusão-em massa | Arquitetura de 250 µm/fita | Preserva a vantagem de densidade do método de emenda |
| Fibra manuseada repetidamente fora de uma bandeja protegida | Nenhum dos dois deveria ser o padrão | Use cordame adequadamente encamisado ou protegido mecanicamente |
O sinal mais útil de que o padrão de 900 µm foi quebrado não é um limite arbitrário de contagem-de fibra. É um conflito de roteamento. Se as seções planejadas de 900 µm impedirem que a folga necessária, a colocação do protetor ou a folga da tampa coexistam dentro da bandeja, avalie a arquitetura de 250 µm.
Antes de lançar uma contagem-altaPigtail de fibra 250um vs 900umespecificação, compare-a com o desenho real da bandeja. A saída do conector, a posição do-suporte da luva, a transição do buffer e a folga armazenada precisam funcionar simultaneamente após o fechamento da tampa.
Se a instalação realmente exigir cordame encamisado em vez de roteamento pigtail, os-LINKs do FBconfigurações de patch cable de fibra ópticacubra as opções relevantes de conector, fibra e proteção.
Perguntas frequentes
Qual é a principal diferença entre um pigtail de fibra de 250 µm e 900 µm?
Um pigtail de 900 µm adiciona um tampão protetor em torno da fibra revestida de aproximadamente 250 µm, portanto as diferenças práticas são o manuseio, a proteção mecânica, a remoção e a densidade da bandeja, em vez do desempenho óptico.
Posso unir fibra de 250 µm em um pigtail de 900 µm?
Sim. Se as fibras ópticas subjacentes forem compatíveis, as camadas protetoras são removidas da área de emenda antes que as fibras de vidro preparadas sejam fundidas.
Um pigtail de 900 µm tem menor perda de inserção?
Não. O diâmetro do tampão em si não reduz a perda de inserção; o desempenho óptico depende da compatibilidade da fibra, da qualidade da emenda, da qualidade do conector e do restante do caminho óptico.
Qual tamanho de buffer é melhor para um cassete de emenda de alta-densidade?
Um pigtail de fibra de 250 µm é geralmente o melhor ponto de partida quando o espaço de roteamento protegido é a principal restrição, enquanto 900 µm é prático quando o manuseio é maior e há espaço de bandeja suficiente disponível.
Qual tamanho de buffer devo usar em um ODF padrão?
Um pigtail de 900 µm é geralmente o padrão prático para um ODF padrão com espaço de roteamento adequado e emenda de fusão individual.
Antes de congelar a especificação do pigtail
O tamanho do buffer deve ser decidido antes que o pigtail se torne um item de linha de pedido-de compra fixo. Nesse estágio, a bandeja, o suporte da luva, o fluxo de trabalho de decapagem e o caminho de roteamento já podem ter determinado qual apresentação é prática.
Para um verdadeiroPigtail de fibra 250um vs 900umprojeto, forneça ao FB{0}}LINK o conector e o polimento, a especificação da fibra óptica, a apresentação necessária da fibra, a contagem de fibras, o comprimento do pigtail e o desenho da bandeja ou gabinete. Essas entradas permitem que a construção proposta seja revisada em relação aos requisitos do lado da emenda-e do lado da terminação-antes que a especificação seja congelada.
Se a documentação-específica do teste de pigtail, o comportamento de remoção ou as tolerâncias de montagem forem necessários, indique-os explicitamente na RFQ e peça confirmação em relação à construção exata do pigtail proposta. Não presuma que uma declaração de teste publicada para outro conjunto de fibra se aplica automaticamente ao pigtail que está sendo adquirido.
