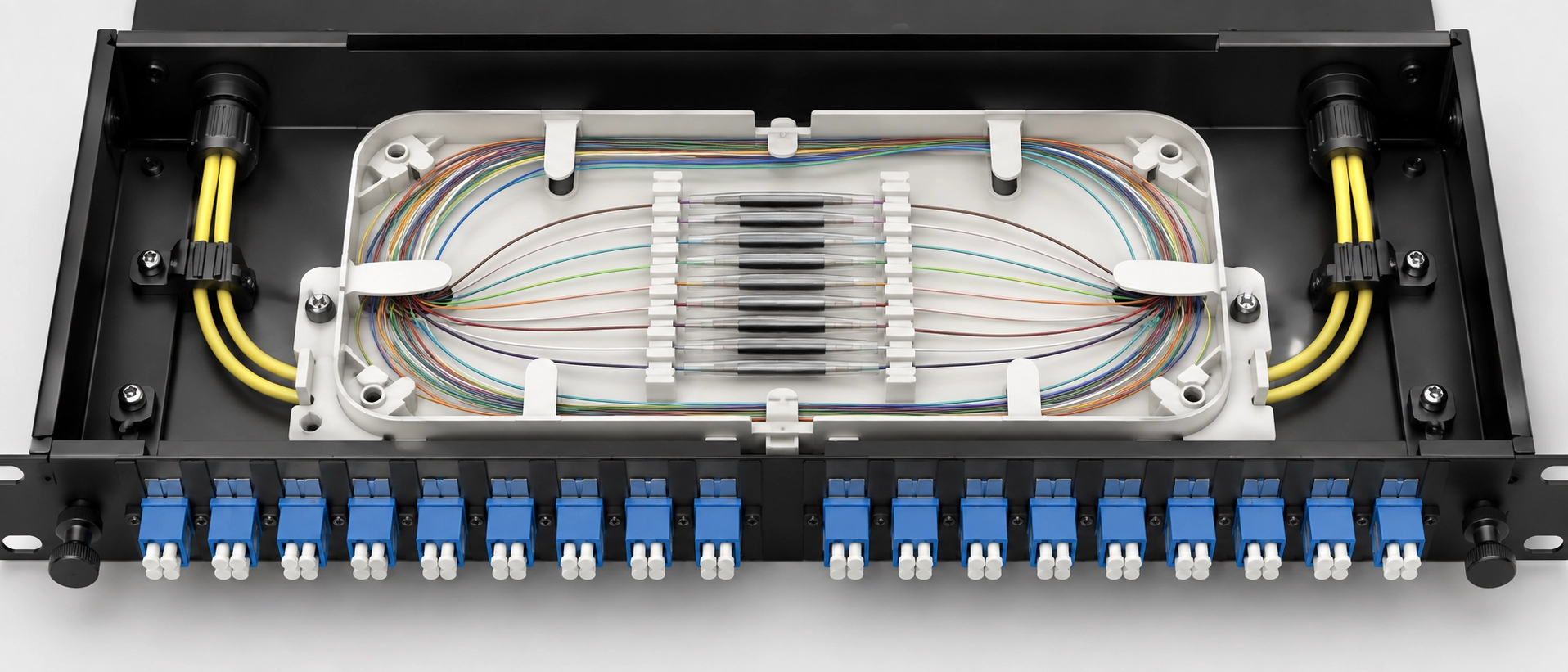

Como emendar tranças de fibra em um patch panel: procedimento, critérios de aprovação e limites de aceitação

A maior parte do que chega à nossa mesa de aplicações não é um problema de emenda. É um problema de compra ou planejamento que só se tornou visível quando a equipe estava no splicer com o cabo já aberto. Três verificações levam dez minutos e removem quase todas elas.

Três modos de falha são responsáveis ​​pela maioria das reclamações e devoluções de pigtail que tratamos, e todos os três são decididos antes que alguém abra um cabo: um painel encomendado como um chassi de terminação-direta quando o projeto assumiu bandejas de emenda, um conjunto de pigtail multimodo encomendado contra um tronco de{1}modo único porque o pedido referenciou a cor da capa em vez da impressão do cabo, e pernas de 0,9 mm substituídas por pernas de 2,0 mm por motivos de preço até que a bandeja não feche mais sem beliscar. Nenhum dos três pode ser corrigido com um splicer melhor.

A seleção do painel, em particular, é uma decisão de compra tomada semanas antes de alguém abrir um cabo, e é por isso queescolhendo um patch panel-pronto para emenda ou ODFpertence ao plano de emenda. A compatibilidade de modo é o mesmo tipo de decisão: odiferença entre construção pigtail-de modo único e multimodoé definido na fase do pedido, não na bandeja.

O argumento da terminação pigtail é um argumento de fabricação, não um argumento de conveniência. A geometria da face da extremidade-do ferrolho, ou seja, raio de curvatura, deslocamento do ápice e altura da fibra, é definida em equipamentos de polimento que executam dezenas de conectores ao mesmo tempo, sob pressão controlada e sequência de filme.

O que podemos afirmar com precisão é a especificação e o processo por trás dela. Cada montagem terminada em nossa linha passa por inspeção-de face final, medição de perda de inserção, medição de perda de retorno, continuidade, verificação de polaridade e confirmação-de sequência de cores antes de embalar. Os limites de especificação de modo-único são menores ou iguais a 0,2 dB de perda de inserção e maiores ou iguais a 50 dB de perda de retorno para UPC, menores ou iguais a 0,3 dB e maiores ou iguais a 60 dB para APC. Esses são limites máximos inscritos nas especificações do produto, em vez de uma média de campo reivindicada. A distribuição medida pertence ao registro do lote que acompanha o pedido, e enviaremos um relatório de lote anônimo com comprimento de onda de teste e tipo de instrumento mediante solicitação, porque uma distribuição que você pode inspecionar vale mais do que um número citado em um parágrafo de blog.

Um conector-polido de campo pode alcançar esses números. O que não pode fazer é alcançá-los de forma consistente, conector após conector, num telhado em julho, com um disco de polimento manual e sem interferômetro. Essa consistência é a razão pela qual um pigtail de fibra{3}}terminado de fábrica e emendado ao tronco é melhor do que terminar o tronco diretamente. O plano de fundo empara que um pigtail de fibra é usado em construções de FTTH, ODF e data centercobre o lado do componente. Este artigo permanece no procedimento.

Uma vez estabelecida a competência básica, a condição dos consumíveis se torna a fonte repetível de desvio nos resultados da emenda. O sinal observável não é uma única junta defeituosa. É uma tendência: a perda estimada aumenta continuamente através da segunda metade de uma bandeja, ou o ângulo de clivagem relatado degrada-se em três juntas consecutivas. Ao ver qualquer um deles, pare e verifique a posição da lâmina e a contagem do arco antes de alterar qualquer coisa em sua técnica.

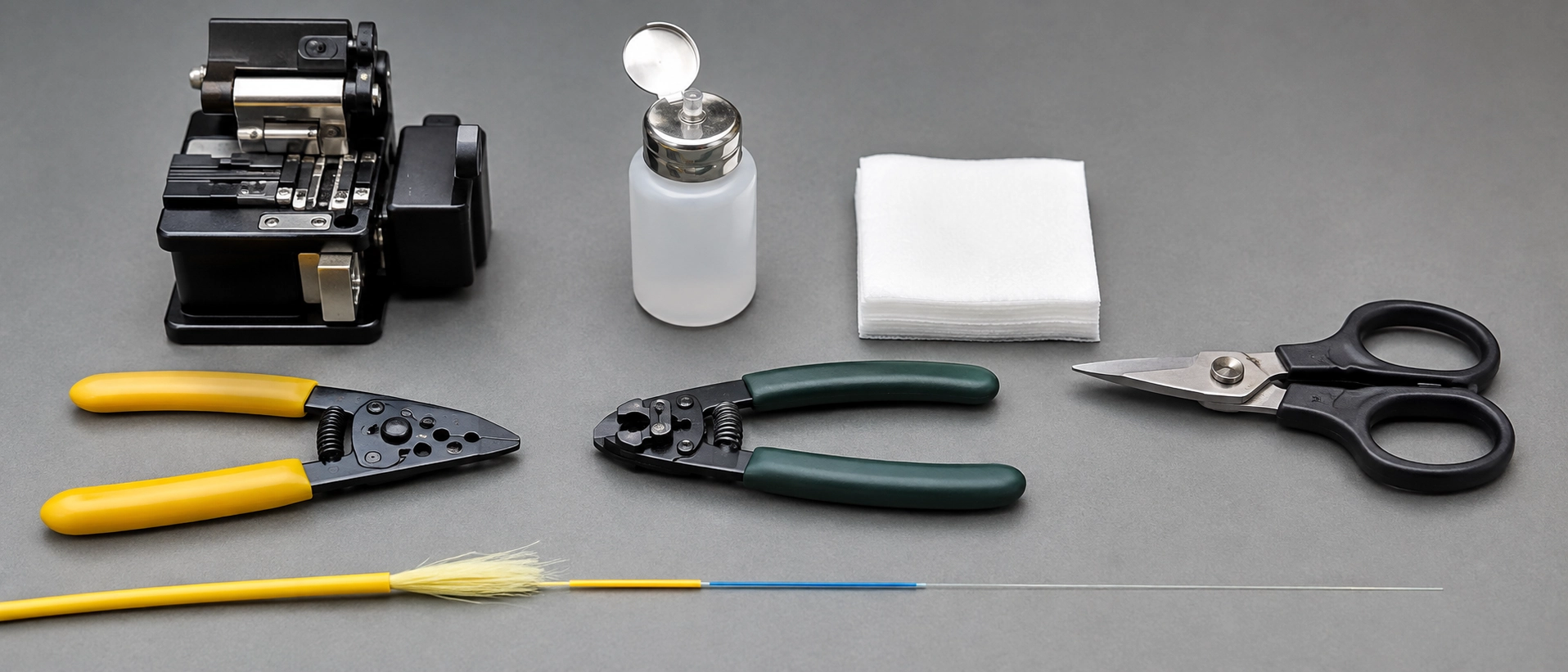

A tabela abaixo lista o que a bancada precisa e, mais útil, quando cada item deixa de ser confiável, com a autoridade em que cada figura realmente se baseia.

Vale a pena mencionar um detalhe claramente porque custa uma hora para as equipes quando erram: a capa termorretrátil-entra na fibraantesa fibra vai para o splicer. Não há recuperação após lembrar depois.

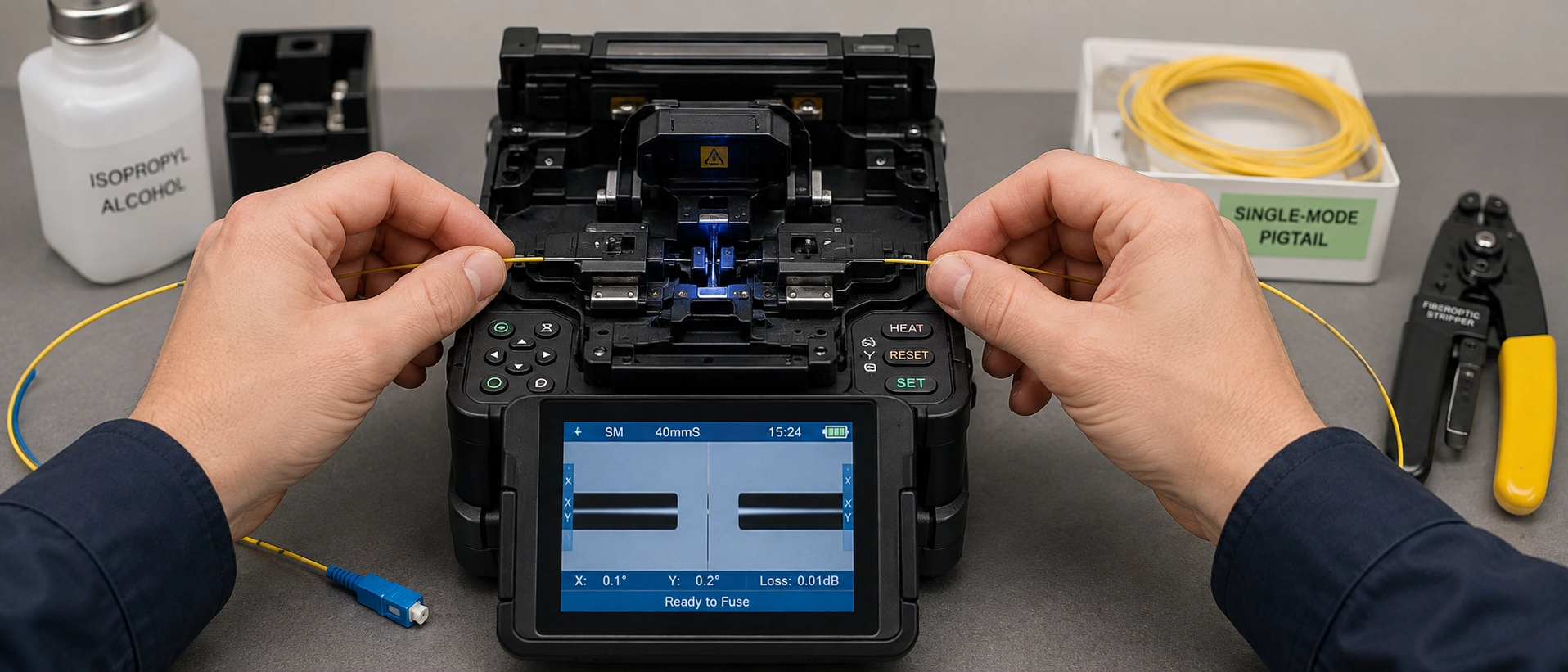

Esta é a ordem de trabalho usada quando fundimos-pigtails de fibra durante testes com clientes e qualificação de amostras em nosso próprio laboratório de aplicações, em troncos de tubo solto de 12-fibras e 24-fibras em gabinetes de bandeja de 1U e 2U com capas de proteção de 40 mm e 60 mm. Cada etapa carrega um critério de aprovação e um gatilho de refazer, porque uma sequência sem pontos de julgamento é apenas uma descrição. A mesma ordem se aplica a um procedimento de emenda pigtail monomodo para caixas terminais FTTH, onde apenas a contagem de bandejas e a contagem de fibras mudam.

Uma linha, protuberância ou bolha visível significa re-clivagem, não reaquecimento-.

Dois pontos de julgamento dentro dessa sequência merecem destaque. A estimativa do splicer na etapa 8 é uma estimativa produzida pela análise de imagem, não uma medição. É excelente para decidir se deve refazer uma junta na hora e não é uma prova de aceitação. E a etapa 10 é deliberadamente ordenada para que a rotulagem preceda o teste, porque os relatórios de teste que não podem ser rastreados até uma porta são re-trabalho disfarçados.

Sequência de cores do pigtail de fibra e obtenção da polaridade correta na primeira vez

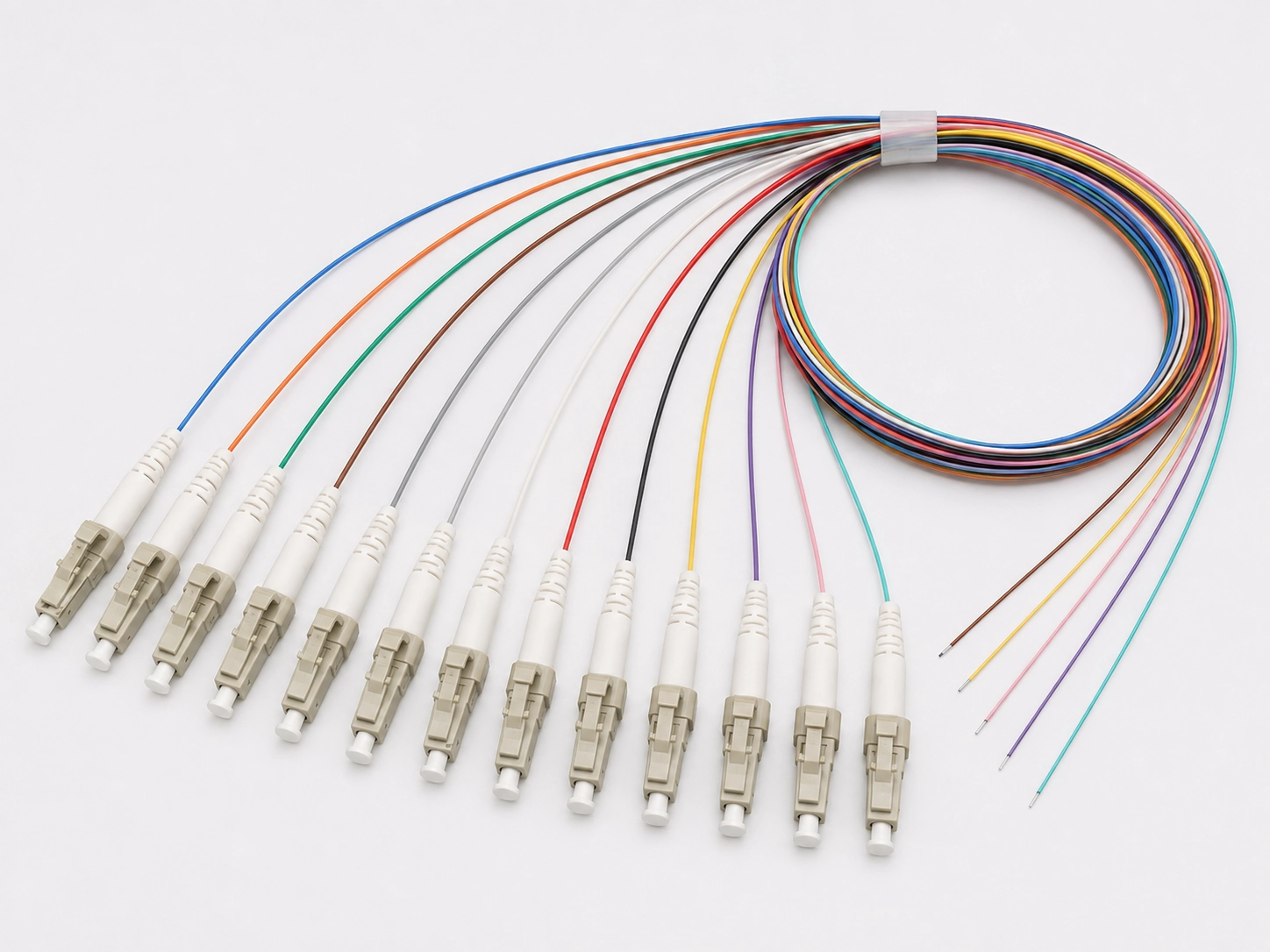

A identificação de cores é o mecanismo-de prevenção de erros mais barato no procedimento e só funciona quando o conjunto pigtail segue a mesma convenção do tronco. A sequência de doze{2}}posições especificada em ANSI/TIA-598-D é azul, laranja, verde, marrom, ardósia, branco, vermelho, preto, amarelo, violeta, rosa, água, com cabos acima de doze fibras repetindo a sequência por tubo tampão e adicionando marcação de traçador.



Qualquer pessoa que esteja pensando em como instalar um pigtail de 12 fibras em um patch panel deve tratar o conjunto de cores como um item de especificação e não como uma conveniência de campo. Dois cuidados se aplicam. As convenções IEC e TIA não concordam em todas as posições, portanto, uma construção que mistura cabos de uma convenção com pontas de outra precisa do mapeamento anotado antes da emenda, em vez de ser descoberto durante o teste. E a convenção que chega é aquela nomeada no pedido de compra. Nós fornecemosConjuntos de tranças de 12 corespara qualquer uma das sequências, o que significa que a decisão é tomada na RFQ e não na bandeja.

Use 0,1 dB por junta como meta de trabalho ao emendar tranças de fibra e espere que um emendador de{1}alinhamento de núcleo moderno em vidro monomodo-limpo fique bem abaixo dele. A aceitação do contrato, entretanto, segue a especificação do projeto e a edição que ele nomeia, e não este parágrafo. Circulam três limites, que provêm de documentos de autoridade muito diferente, e o arquivo do projeto decide qual deles se aplica.

A regra prática é a seguinte: a especificação do projeto supera todos os números genéricos desta tabela, incluindo o nosso. Onde os dois entram em conflito, a especificação vence e a discussão termina.

O spread entre 0,3 dB e 0,05 dB é onde vivem as disputas de aceitação, e a razão é aritmética. Um link PON com uma alta taxa de divisão tem pouca margem restante após a perda do divisor, pares de conectores e atenuação de rota, portanto, cada pouso conjunto em 0,15 dB em vez de 0,05 dB é um orçamento de gasto que um nó futuro iria precisar. Em uma corrida LAN comercial de 90 metros, a mesma junta é irrelevante.

Mais uma peça de aritmética, apresentada com cuidado. No pior-caso, o orçamento calculado com base nos valores máximos permitidos pelo padrão, o par de conectores acoplados a 0,75 dB consome mais que o dobro do que uma emenda a 0,3 dB, portanto, a interface do conector, e não a junta de fusão, é o item de linha maior. Os componentes reais geralmente têm um desempenho muito melhor do que qualquer teto, e é exatamente por isso que a extremidade do conector de cada pigtail de fibra que enviamos é medida e não presumida.

Existem dois níveis de teste quando você certifica emendas pigtail de fibra e eles não são intercambiáveis. O nível 1 é a certificação de perda de inserção com um conjunto de testes de perda óptica e é o que certifica o link. O nível 2 é a caracterização do OTDR e é diagnóstico. Um traço mostrando cada emenda abaixo de 0,05 dB é uma evidência útil e não substitui os resultados do Nível 1.

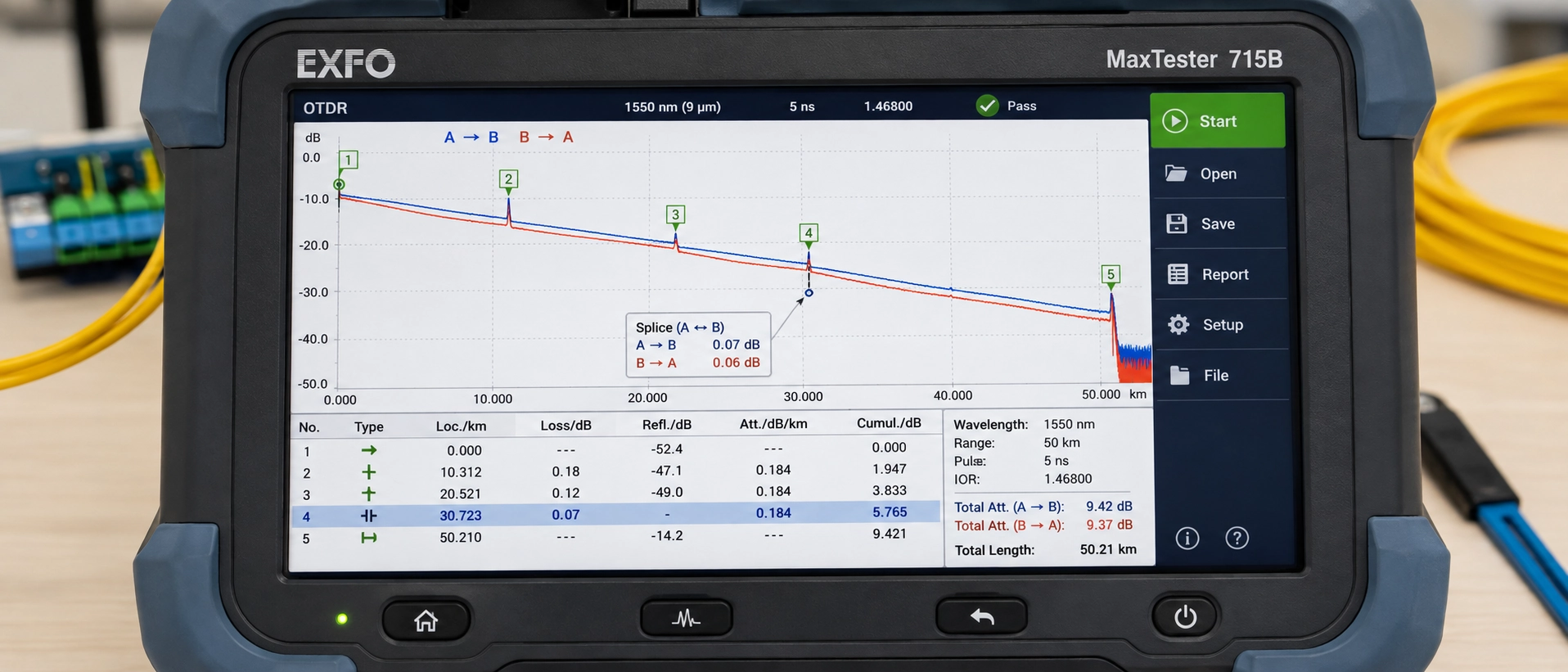

A segunda regra captura mais tripulações que a primeira. A perda de emenda do OTDR deve ser medida em ambas as direções e calculada a média. Este é o método de medição no qual o procedimento é construído, e os resultados de direção-única em um link contendo fibra diferente não são apenas imprecisos, eles estão errados em uma direção previsível (Corning). O que nos leva à leitura que faz bons técnicos refazerem boas juntas.

Um OTDR não mede a perda de emenda em uma junta pigtail de fibra. Ele mede o retroespalhamento em ambos os lados de um evento e infere a perda da etapa. Quando as duas fibras têm diâmetros de campo modal diferentes, seus coeficientes de retroespalhamento diferem e a etapa inferida é contaminada por essa diferença.

Medido do lado-MFD maior em direção ao menor, o instrumento relata um ganho aparente, significando potência que não pode existir. Medido de outra forma, relata uma perda inflacionada. A média das duas direções remove o artefato e deixa a figura real.

Uma comparação em nível-de categoria não é evidência suficiente de uma diferença de campo de modo, e é aqui que a maioria das explicações de campo erram. A ITU-T exige que um MFD nominal e uma tolerância sejam declaradas em 1310 nm dentro de um intervalo permitido, e os intervalos permitidos para categorias padrão-de modo único e-insensíveis à curvatura se sobrepõem (UIT-T G.652). A sobreposição não é teórica: o SMF-28 Ultra da Corning declara 9,2 ± 0,4 μm a 1310 nm, sendo totalmente compatível com G.652.Deexcedendo o requisito de curvatura G.657.A1, portanto, "fibra G.657" não informa nada sobre o campo de modo no qual você está emendando. Outros designs-insensíveis à curvatura, especialmente nas categorias B, ficam mais abaixo.

Portanto, a regra de trabalho não é "esperar um ganhador sempre que o G.657 encontrar o G.652". É: leia o MFD nominal declarado em ambas as folhas de dados, no cabo tronco e no pigtail, e espere assimetria direcional quando esses dois valores declarados diferirem significativamente. Os nomes das categorias irão enganá-lo, as folhas de dados não. É por isso que imprimimos o grau de fibra, G.652D, G.657A1 ou G.657A2, na especificação pigtail, e por que pedir a um fornecedor o MFD declarado é uma pergunta razoável e não pedante.

Use emenda-nos conectores em vez de tranças de fibra quando as posições da bandeja, em vez da perda óptica ou do custo unitário, forem a restrição de ligação. A emenda-em conectores não precisa de uma capa de proteção externa ou de uma posição de suporte para armazená-la (Redes Fluke), e em um gabinete 1U com uma bandeja já carregando um conjunto completo de juntas, isso é decisivo.

O limite funciona no sentido inverso sob quatro condições: o espaço do painel é adequado, o custo por terminação é importante no volume, a interface do conector pode precisar ser alterada posteriormente na vida útil da planta ou você deseja que a extremidade do conector seja um artigo-testado na fábrica com números de perdas documentados, em vez de um artigo-produzido em campo.

Três situações de implantação tornam concreta a decisão do pigtail de fibra versus emenda-no conector em um patch panel. Em um gabinete ou caixa de terminais FTTH, os pigtails são a rota preferida quando a caixa é enviada com uma bandeja integral, a contagem de suportes cobre a contagem de fibras com pelo menos uma posição sobressalente, o comprimento da manga que você compra realmente acomoda esse suporte e o design exige um conector terminado de fábrica-na porta. Altere qualquer um deles e-execute novamente a comparação. Em um transportador ODF na entrada de um data center, a planta de entrada é convencionalmente emendada em painéis carregados com caudas terminadas de fábrica e a arquitetura assume que existem bandejas, portanto, qualquer pessoa que pergunte como emendar tranças de fibra em um ODF está trabalhando dentro de um projeto que já respondeu a essa pergunta. Em um IDF corporativo compactado em que um painel 1U foi especificado para 48 fibras, a aritmética frequentemente não fecha, e a verdadeira escolha é entre um gabinete mais profundo e emenda-em conectores. Essa compensação-é a mesma por tráscomparando um patch panel com um ODFem fase de projeto.

Se a aritmética fecha no seu caso específico depende de três variáveis ​​que nenhum artigo geral pode fornecer: a capacidade do suporte da sua bandeja, o comprimento da capa de proteção que você está usando e o caminho de roteamento do suporte ao adaptador. Envie-nos o modelo do painel, a contagem de bandejas e a contagem de fibras, e nós trabalharemos os valores de folga e comprimento em relação a esses três e enviaremos de volta um comprimento de pigtail recomendado e uma sequência de fibras para esse gabinete, juntamente com a planilha de medição que usamos para chegar lá.

Oito linhas de especificação determinam como um pigtail de fibra se comporta na bancada, e cada uma delas aparece posteriormente como velocidade ou retrabalho na bandeja.

Duas linhas de documentação pertencem ao mesmo pedido de compra: registros de teste por-lote ou por{1}}unidade cobrindo perda de inserção e perda de retorno e um certificado de conformidade. Ambos são resultados padrão da nossa parte, e não exceções, o que torna a conversa de aceitação curta quando os resultados do OTDR do próprio cliente estão sob revisão.

Se você quiser ver como realmente é essa documentação antes de contratar um fornecedor, peça-nos umtrança de fibra óptica personalizadafolha de especificações juntamente com uma amostra de relatório de teste IL e RL de um lote comparável. É uma maneira mais rápida de julgar um fabricante do que qualquer afirmação em folha de dados, incluindo as deste artigo.
