Um patch cord MPO/MTP blindado envolve um tubo-de aço ou uma jaqueta reforçada-de Kevlar em torno de um conjunto multi-fibra para sobreviver a cargas de esmagamento, exposição a roedores e ambientes de alta-vibração. Um cabo tronco MPO padrão usa uma construção de-bainha dupla mais leve, otimizada para caminhos de data center limpos e climatizados-controlados. A escolha entre eles depende de onde o cabo ficará, quanto abuso físico ele enfrentará e se o seu orçamento de link pode absorver uma perda de inserção um pouco maior devido à construção mais espessa do projeto blindado.
Por que esta comparação é importante agora
Os arquitetos de data centers costumavam fazer uma ligação simples: cabos troncais para backbone, patch cords para saltos curtos dentro de um gabinete. Essa distinção ainda se mantém, mas o ambiente físico em torno da infraestrutura de fibra mudou. As implantações de borda levam os conjuntos de MPO para fábricas, salas de controle de mineração e abrigos 5G externos, onde um cabo tronco padrão falharia em poucos meses. Enquanto isso, as operadoras de hiperescala que agrupam milhares de links de 400G e 800G em um único hall precisam de cada décimo de dB que puderem economizar -, o que significa prestar muita atenção se uma jaqueta blindada está adicionando atenuação desnecessária em um caminho protegido.
A verdadeira questão de engenharia não é qual cabo é “melhor”. É qual cabo atende às demandas mecânicas e ópticas de um segmento de link específico.
Onde cada tipo de cabo pertence
Antes de comparar as especificações, é útil pensar em termos de cenários de implantação. O entorno do cabo - e não sua lista de recursos - deve orientar todas as decisões de seleção. Cada cenário abaixo também sinaliza os fatores mecânicos e ópticos que você deve pesar, de modo que a lógica de avaliação seja incorporada ao contexto, em vez de ficar em uma lista de verificação separada.
Dentro de um gabinete de data center-climatizado, os cabos tronco MPO padrão são a escolha correta. O ambiente é limpo, com temperatura-estável e fisicamente protegido. Os cabos aqui enfrentam apenas cargas de tração moderadas durante a instalação, pressão lateral ocasional de cabos vizinhos e vibração do HVAC. Uma jaqueta de camada dupla - de fio de aramida interna mais uma bainha externa com classificação LSZH ou plenum - lida com tudo isso confortavelmente enquanto atende aos requisitos mecânicos IEC 60794 e TIA-568. O uso de cabos blindados nesta configuração aumenta custo, peso e diâmetro sem proporcionar uma melhoria significativa na confiabilidade. Cabos tronco com 24 ou 48 fibras conectam eficientemente a espinha-às-camadas de switch de folha usando óptica QSFP28 ou QSFP-DD, e seu diâmetro externo menor de 3,0 mm mantém o roteamento através de bandejas de gerenciamento de cabos de alta densidade simples.
As-execuções de backbone entre fileiras sob um piso elevado exigem mais reflexão. Uma instalação moderna com eletrocalhas seladas pode contar com troncos padrão. Mas edifícios mais antigos com caminhos abertos sob pisos elevados contam uma história diferente - tráfego de pedestres, carrinhos rolantes e atividades ocasionais de roedores criam riscos de esmagamento e abrasão que uma construção de-bainha dupla nunca foi projetada para lidar. Se você documentou incidentes de pragas ou se seus caminhos são compartilhados com equipamentos pesados, isso por si só justifica montagens de MPO blindadas em segmentos de backbone. O ponto de decisão aqui é simples: inspecione o caminho, avalie as ameaças mecânicas realistas e deixe a evidência física guiá-lo.
Os ambientes industriais e periféricos deixam pouco espaço para debate. O chão das fábricas sujeita os cabos à vibração constante das máquinas. As salas de controle de mineração introduzem contaminação por partículas e temperaturas extremas. Os gabinetes 5G externos passam por condições de congelamento-degelo e exposição aos raios UV. As implantações militares no campo combinam todos os itens acima com risco de impacto. Nessas configurações, a faixa operacional nominal de um cabo tronco padrão de -20 graus a +60 graus e sua resistência ao esmagamento de aproximadamente 100–200 N são simplesmente insuficientes. Patch cords MPO blindados, classificados de -40 graus a +75 graus e capazes de suportar mais de 1.000 N de força de esmagamento lateral, não são uma atualização premium aqui - eles são um requisito básico. Se o seu link passar por qualquer espaço que não tenha proteções tradicionais de data center, a opção blindada elimina um modo de falha que nenhum gerenciamento cuidadoso de cabos pode eliminar totalmente.

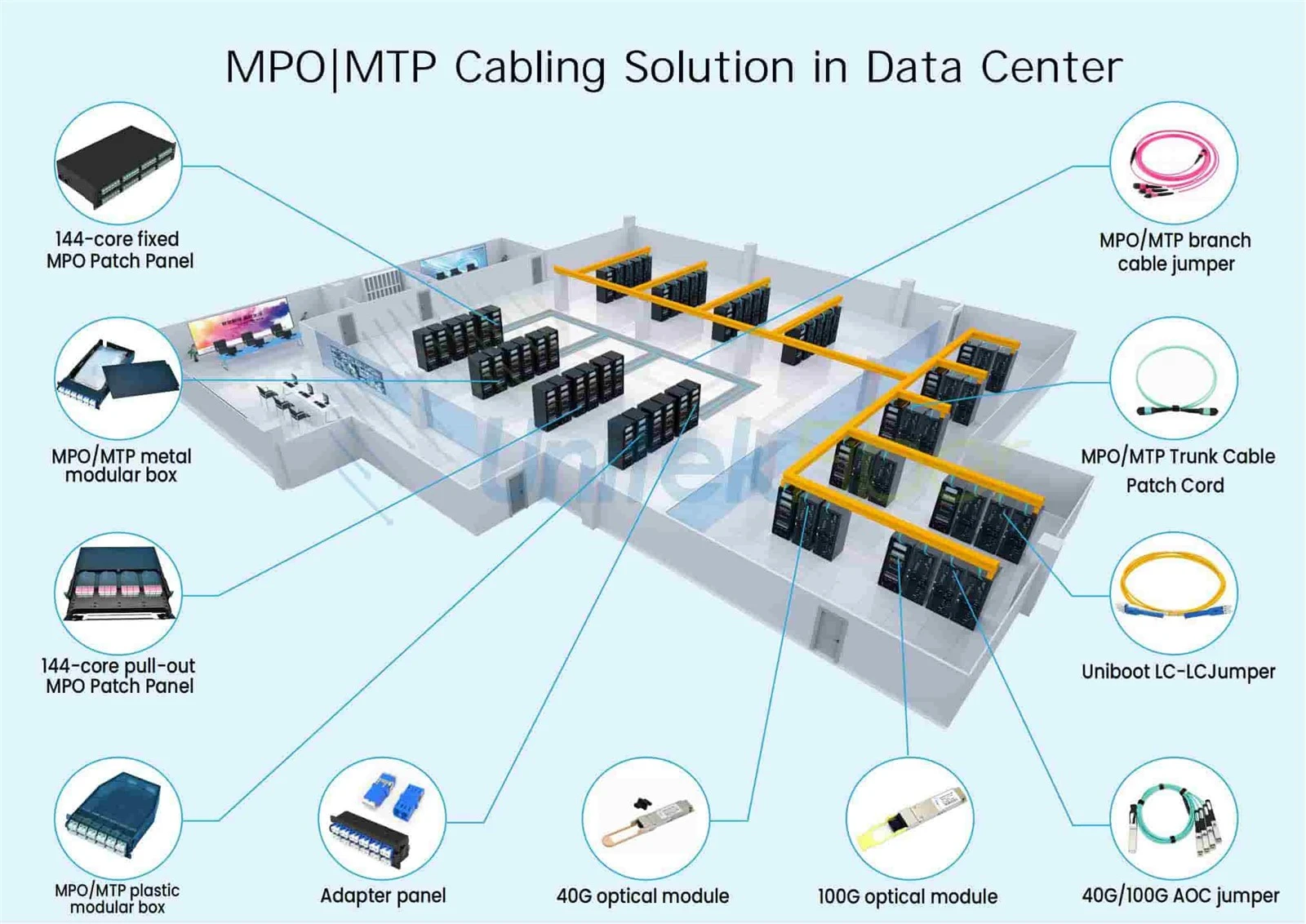

Patches curtos de conexão cruzada-dentro de um gabinete - normalmente abaixo de dois metros entre cassetes, painéis adaptadores e transceptores - favorecem o padrãoPatch cords multimodo MTP/MPO. O ambiente é totalmente fechado, o cabo quase não é manuseado após a instalação inicial e a flexibilidade é mais importante do que a resistência ao esmagamento. A rigidez blindada pode realmente funcionar contra você em gabinetes apertados onde o raio de curvatura é escasso.

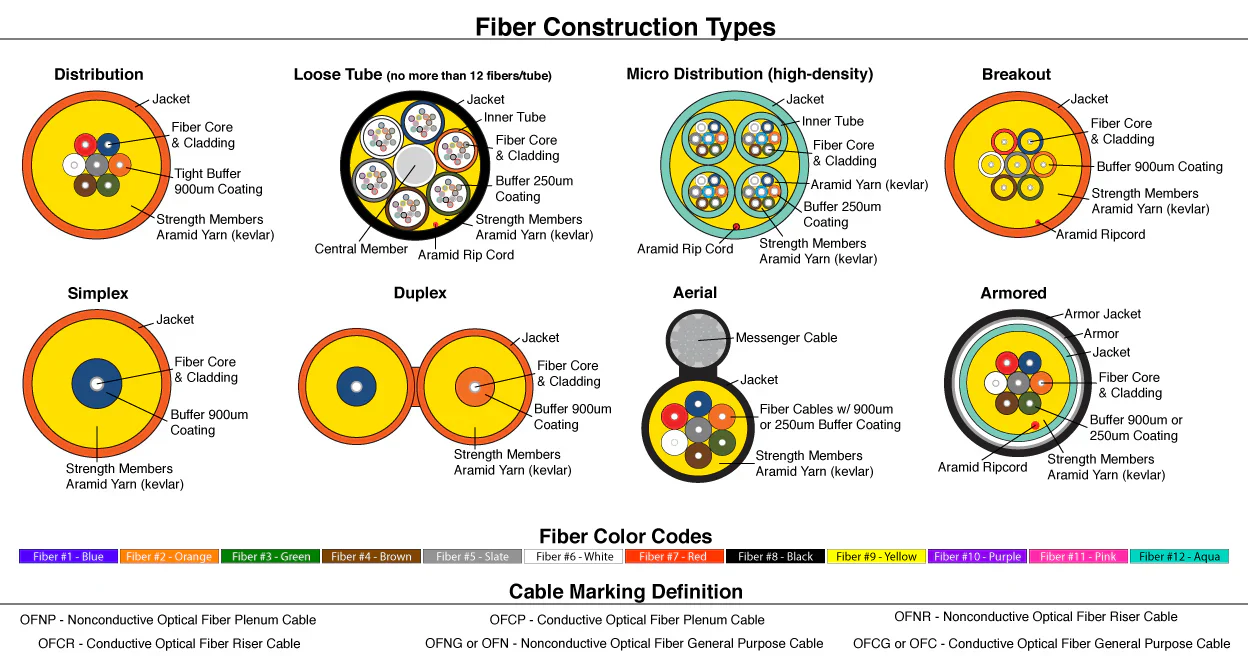

O que realmente há dentro de cada cabo
Um cabo tronco MPO padrão normalmente agrupa de 12 a 144 fibras dentro de sua capa de camada-dupla. OPatch cord de fibra MTP / MPO OM3na forma padrão mede aproximadamente 3,0 mm de diâmetro externo. Ambas as extremidades são terminadas de fábrica-com ponteiras MT polidas de precisão- - 8, 12 ou 24 fibras por conector - e cada conjunto é enviado com relatórios de teste individuais mostrando perda de inserção por canal. A construção é deliberadamente mínima: proteção suficiente apenas para um caminho interno controlado, o que mantém o peso baixo e facilita o manuseio em eletrocalhas densas.
Os patch cords MPO/MTP blindados introduzem um tubo de aço corrugado ou uma armadura de alumínio entrelaçada entre o feixe de fibras e a capa externa. Alguns projetos colocam fios de aramida em cima de um elemento de resistência de aço, aumentando a resistência ao esmagamento para cerca de dez vezes a das construções padrão. Isso aumenta o diâmetro externo para 4,0–5,0 mm e adiciona peso. No entanto, os designs blindados modernos permanecem surpreendentemente flexíveis. Um cabo MPO blindado bem{6}}projetado pode atingir um raio de curvatura mínimo de cerca de 50 mm, o que é viável na maioria dos ambientes de cabeamento estruturado. O principal diferencial de fabricação é se uma camada de buffer fica entre a armadura e a fita de fibra - sem ela, a armadura rígida pode pressionar as fibras em pontos de curvatura e introduzir micro-perda de curvatura que não apareceria em um teste de perda de inserção de cabo-reto.
A armadura custa seu sinal?
A própria jaqueta blindada não aumenta diretamente a perda de inserção na interface do conector. A perda de inserção depende da geometria do terminal, do alinhamento da fibra e da-qualidade do polimento da face final - e não do que está enrolado no corpo do cabo. Um conector MTP-de baixa perda em um conjunto blindado ainda atinge 0,15–0,25 dB por par acoplado quando fabricado corretamente, idêntico ao mesmo conector em um tronco padrão. Em comprimentos de onda 400G SR4, ambos os tipos de cabos que usam graus de conector equivalentes fornecem perda funcionalmente idêntica - normalmente de 0,15 a 0,35 dB para conjuntos OM4 multimodo.
Onde a armadura pode introduzir uma penalidade é na micro{0}}flexão. Se o tubo de aço for mal fabricado ou o cabo for roteado com dobras mais apertadas do que o mínimo especificado, a armadura comprime-se contra a fita de fibra e a atenuação de micro{2}}dobras se instala. Este é um problema de qualidade de fabricação e de disciplina de instalação, e não uma propriedade inerente da construção blindada. Ao avaliar cabos MPO blindados, sempre solicite os dados do teste de-atenuação de curvatura - e não apenas o certificado de perda-de inserção estática. Qualquer fornecedor que forneça apenas números-diretos de perda de cabos pode estar escondendo um problema de micro{10}}curvatura. Para uma compreensão mais profunda de como os graus de fibra afetam os orçamentos de perdas, oComparação de fibra multimodo OM1 a OM5fornece contexto útil sobre largura de banda modal e características de atenuação em diferentes classes de fibra.
Isso também significa que para qualquer segmento de link em que seu orçamento de perda óptica seja apertado - como um longo alcance SR4 de 400G aproximando-se do limite OM4 de 100-metros - você deve levar em consideração o risco de atenuação de curvatura do cabo blindado se o caminho de roteamento incluir curvas fechadas. Se o caminho for reto e espaçoso, a armadura não custará nada opticamente. Se o caminho forçar o cabo através de vários cantos estreitos, a flexibilidade inerente do cabo padrão pode, na prática, proporcionar menor perda total de link.
Proteção Mecânica em Detalhes
Os cabos tronco MPO padrão suportam as tensões encontradas em ambientes de cabeamento estruturado: cargas de tração moderadas durante puxamentos de instalação, pressão lateral de feixes de cabos em bandejas compartilhadas e baixo-nível de vibração dos sistemas prediais. O design de-bainha dupla, reforçado com fio de aramida, atende aos requisitos mecânicos da IEC 60794 e TIA-568 para cabeamento interno. Estes não são cabos frágeis - eles são simplesmente projetados para as condições que realmente encontrarão em uma instalação bem gerenciada.
Os conjuntos blindados abordam um perfil de ameaça diferente. A camada de aço ou alumínio resiste a forças de esmagamento que deformariam permanentemente uma bainha padrão. Cadeiras rolantes em um ambiente-de piso elevado, carrinhos pesados em um armazém, dentes de roedores em uma instalação onde o controle de pragas é imperfeito - esses não são riscos teóricos; são modos de falha documentados que as equipes de manutenção de fibra encontram regularmente. Alguns projetos de MPO blindados suportam mais de 1.000 N de força de esmagamento lateral, cinco a dez vezes a capacidade das construções padrão. A faixa de temperatura estendida (-40 graus a +75 graus versus -20 graus a +60 graus para troncos internos típicos) diferencia ainda mais os dois para qualquer implantação fora de espaços-controlados pelo clima.
Ao avaliar se um segmento específico precisa de blindagem, conte os fatores de risco físicos ao longo do caminho real do cabo: exposição a esmagamento ou impacto, atividade documentada de roedores ou pragas, variações de temperatura ou umidade além das normas internas e se as forças de roteamento dobram mais do que 50 mm. Dois ou mais desses fatores em um único segmento de caminho constituem um forte argumento para a construção blindada. Se o caminho for totalmente fechado, climatizado-controlado e livre de riscos mecânicos, o cabo tronco padrão oferece o mesmo desempenho óptico com menos volume e custo.
Polaridade e Compatibilidade
Os conjuntos MPO blindados e padrão seguem os mesmos métodos de polaridade TIA-568 - Tipo A (direto-), Tipo B (invertido) e Tipo C (inversão de pares). A camada de armadura não afeta o alinhamento dos pinos, a configuração do gênero ou a interoperabilidade do conector. Um cabo MPO-12 blindado fêmea combina com um painel adaptador MPO-12 padrão masculino sem qualquer problema de compatibilidade, e você pode misturar livremente segmentos blindados e padrão dentro do mesmo link, desde que a contagem de fibras, o tipo de polaridade e o grau do conector correspondam.
Uma consideração prática digna de nota: como os cabos blindados são mais rígidos, planeje cuidadosamente a orientação do conector em gabinetes apertados. Acasalamento-de chave{2}}para baixo em um ambiente densamente povoadoPainel adaptador de fibra óptica MPO/MTPpode exigir folga adicional quando a blindagem do cabo evita as dobras apertadas que os cabos padrão suportam facilmente. Este não é um problema de compatibilidade - é um detalhe de planejamento de gerenciamento de cabos que pode evitar frustrações significativas durante a instalação se for abordado no desenho de elevação do rack antes que os cabos cheguem ao local.
Para aplicações breakout onde um tronco MPO alimenta conexões duplex individuais,Cabos de chicote MTP/MPO para SC ou LCfornecem a transição, e a mesma avaliação blindada-vs-padrão se aplica ao segmento de breakout com base em seu ambiente físico.
Perguntas frequentes
P: Posso misturar patch cords MPO blindados com cabos tronco MPO padrão no mesmo link?
R: Sim. Conjuntos MPO blindados e padrão usam conectores MTP/MPO idênticos em conformidade com IEC 61754-7 e TIA-604-5. Um cabo blindado fêmea combina com um tronco padrão masculino através de qualquer painel adaptador compatível. A blindagem afeta apenas o corpo do cabo, não a interface óptica. Verifique se ambos os conjuntos compartilham a mesma contagem de fibras, tipo de polaridade e grau de conector (padrão ou de baixa perda) para evitar perdas de inserção incompatíveis.
P: A jaqueta blindada afeta os procedimentos de limpeza e inspeção?
R: Não. A extremidade-do conector é idêntica entre conjuntos blindados e padrão. Use o mesmo tipo de-carretel específico-de MTP ou limpador de cassete, inspecione com um escopo de fibra 200x+ antes de cada acoplamento e mantenha as tampas contra poeira no lugar quando os conectores não estiverem em uso. A armadura não tem influência na contaminação do ferrolho ou no acesso para limpeza.
P: Quais contagens de fibra estão disponíveis em cabos MPO/MTP blindados?
R: Os cabos MPO blindados estão normalmente disponíveis em configurações de 8-fibras, 12 fibras e 24 fibras, correspondendo às contagens padrão usadas em óptica paralela 40G, 100G, 200G e 400G. Alguns fabricantes oferecem troncos blindados de 48 fibras e de maior número para aplicações de backbone, embora a disponibilidade varie. As versões de 12 e 24 fibras cobrem a grande maioria dos casos de uso industrial e de data centers.
P: Um cabo MPO blindado é adequado para espaços plenum?
R: Depende da classificação da jaqueta. A camada de armadura em si não determina a classificação de fogo - o material da jaqueta externa determina. Cabos MPO blindados estão disponíveis com opções de jaqueta OFNP (plenum), OFNR (riser) e jaqueta LSZH. Sempre verifique se a classificação contra incêndio do cabo corresponde aos requisitos do código de construção antes da instalação em espaços-de tratamento de ar.
P: Como a perda de inserção se compara entre cabos MPO blindados e padrão em comprimentos de onda 400G SR4?
R: Quando ambos os cabos usam graus de conector MTP equivalentes (por exemplo, baixa-perda ou elite), a perda de inserção por par acoplado é funcionalmente idêntica - normalmente 0,15–0,35 dB para conjuntos OM4 multimodo. A blindagem não prejudica o desempenho óptico-no nível do conector. O único cenário em que a blindagem pode introduzir perdas adicionais é se o cabo for roteado abaixo de seu raio de curvatura mínimo, causando micro-atenuação de curvatura na fibra. Respeitar o raio de curvatura especificado pelo fabricante elimina este risco.
