Análise de diferenciação de quadros de distribuição de fibra óptica, caixas de ligação, caixas de distribuição e quadros ODF
Esses quatro possuem características semelhantes, refletidas principalmente em suas funções básicas:
1. Fixação e proteção
Depois que o cabo de fibra óptica é fundido com o cabo traseiro, ele pode fixar mecanicamente a bainha externa do cabo, instalar a proteção do fio terra e agrupar as extremidades e fibras para proteção para garantir que o cabo e o núcleo não sejam danificados.
2. Função de alocação
Insira o conector do cabo traseiro no adaptador para obter a conexão do caminho óptico com o conector óptico no outro lado do adaptador. O adaptador e o conector precisam atender aos requisitos flexíveis de conexão e desconexão, e o caminho óptico deve ter a capacidade de ser ajustado e testado livremente.
3. Função de soldagem
Eles podem fundir as fibras ópticas do cabo de fibra óptica com o cabo traseiro, enrolar e armazenar o excesso de fibras ópticas e proteger a junta de fusão.
4. Função de armazenamento
Eles podem acomodar vários cabos ópticos conectados entre racks, garantindo que os cabos possam ser armazenados de maneira ordenada e organizada. O interior do quadro de distribuição de fibra óptica precisa ser projetado com espaço suficiente e métodos razoáveis, para que as linhas de cabos de fibra óptica possam ser claramente roteadas, facilmente ajustadas e atender aos requisitos mínimos de raio de curvatura.
As características de diferenciação dos quatro residem principalmente nos seus diferentes ambientes de aplicação:

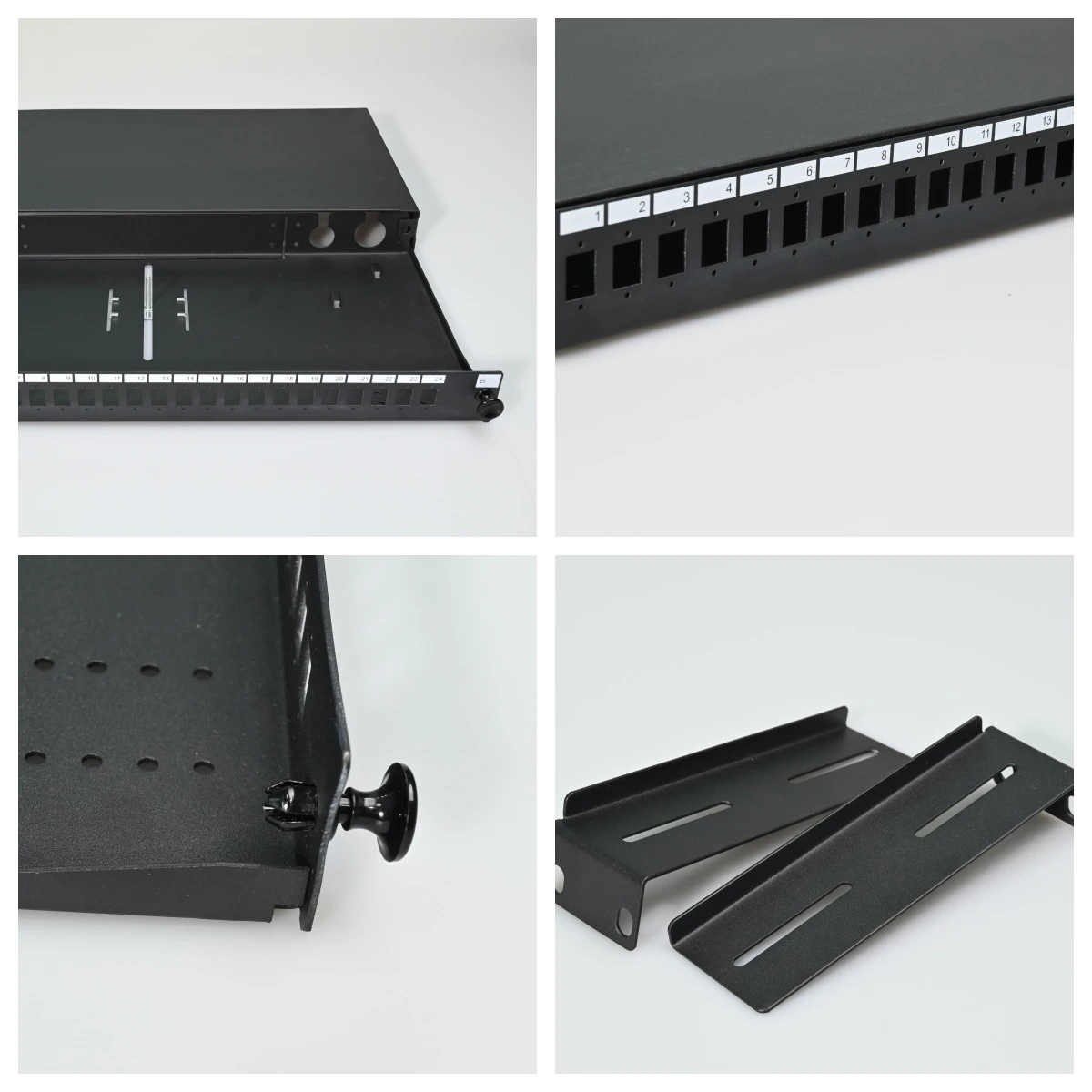

1. Quadro de distribuição de fibra óptica
Usado principalmente para conectar backbone vertical e cabos ópticos horizontais, é principalmente um rack de 19 polegadas com altura de 1U. O número de portas no quadro de distribuição de fibra óptica é geralmente 24 ou 48. Fornece uma função de cabeamento relativamente universal, adequada para necessidades de acesso de fibra óptica em diferentes cenários, como data centers e estações base de comunicação.
2. Caixa de terminais
Fornecendo principalmente emenda por fusão de fibras ópticas, emenda por fusão de fibras ópticas e fibras de cauda e função de transferência de conectores ópticos. Geralmente é usado em situações onde o cabo óptico precisa ser dividido em fibras individuais, como o ponto de acesso de fibra do lado do usuário em projetos FTTH. Geralmente colocado na extremidade de um cabo óptico horizontal como o ponto de conexão-mais próximo do equipamento terminal, com um máximo de 8 ou 12 portas para fácil instalação na parede ou na mesa
3. Caixa de distribuição de fibra
Equipado internamente com terminais de cabos de fibra óptica, unidades de proteção contra fusão e adaptadores de fibra óptica, é utilizado para conectar cabos de backbone e distribuição em ambientes externos, em corredores ou internos. O número de portas é geralmente 24 ou 48, comumente encontrado em redes FTTH e é uma caixinha comum em corredores. Considerando a necessidade de fácil instalação, operação e manutenção, as caixas de fibra óptica podem ser customizadas em tamanho e funcionalidade de acordo com diferentes cenários de aplicação e requisitos de rede.
4.Quadro de distribuição ODF
Os racks ODF normalmente incluem módulos de conexão de fibra óptica, unidades de distribuição, conectores e slots de gerenciamento, que são usados para distribuir, conectar e gerenciar cabos ópticos. O quadro de distribuição ODF foi projetado especificamente para salas de comunicação de fibra óptica, com uma ampla variedade de portas (12-1440 núcleos), adequado para cenários de cabeamento de fibra óptica de grande escala, como data centers, estações base de comunicação e sistemas de cabeamento integrados.
Em geral,os quadros de distribuição de fibra óptica são usados principalmente para conectar e gerenciar cabos ópticos, fornecendo funções de cabeamento relativamente universais; As caixas terminais são mais voltadas para a divisão de cabos ópticos e a fusão de fibras ópticas, adequadas para pontos de acesso específicos; As caixas de distribuição de fibra são usadas principalmente para ramificação, distribuição e gerenciamento de cabos ópticos de distribuição, comumente encontrados em redes FTTH; Os quadros de distribuição ODF são mais focados na distribuição, conexão e cruzamento de sinais ópticos, com conexões de alta-densidade e recursos de gerenciamento de fibra fina.
São essencialmente suportes para acopladores, não envolvidos diretamente no processo de transmissão de dados, mas fornecem suporte necessário para diferentes locais de acordo com cenários de aplicação específicos e requisitos de configuração de porta. Como componente-chave da infraestrutura de comunicação de fibra óptica, eles desempenham um papel insubstituível na garantia da estabilidade da rede, melhorando a eficiência da transmissão e atendendo às diversas necessidades de aplicações.
