PC, UPC e APC referem-se a três estilos de polimento aplicados à face final do ferrolho dentro de um conector de fibra óptica. O polimento determina quanta luz é refletida de volta para a fonte em cada conexão - um parâmetro chamado perda de retorno. Este artigo detalha como os três tipos diferem, como identificá-los em campo e qual deles especificar para uma determinada aplicação.
Três tipos poloneses, uma evolução
Todos os três tipos de polimento de conector resolvem o mesmo problema fundamental: quando duas extremidades de fibra se encontram dentro de um conector, qualquer espaço de ar entre elas faz com que a luz seja refletida para trás. Essa energia refletida - chamada de retro-reflexão ou perda de retorno óptico (ORL) - viaja em direção à fonte do laser e pode degradar a qualidade do sinal, aumentar as taxas de erro de bit ou desestabilizar sistemas analógicos. A diferença entre PC, UPC e APC é a agressividade com que cada projeto ataca esse entreferro.
O conector plano -polido original da década de 1970 deixou uma lacuna grande o suficiente para refletir cerca de 4% da luz de volta para o sistema (perda de retorno de -14 dB). Esse foi o ponto de partida. Os três tipos de polimento que se seguiram estreitaram o contato de uma maneira diferente:
PC (contato físico)substituiu a superfície plana por uma cúpula ligeiramente convexa na década de 1980. A curvatura concentrou a pressão no núcleo da fibra, forçando o contato direto das duas faces do vidro. A perda de retorno melhorou para cerca de -40 dB. PC se tornou o padrão ativadoprimeiros tipos de conectores SC, FC e ST, mas o grande raio da cúpula ainda deixava uma ampla área de contato que tolerava imperfeições. Você ainda encontrará polimento de PC em equipamentos de telecomunicações legados - ele funciona, mas tem o desempenho mais fraco dos três e raramente é especificado para novas compilações.
UPC (Contato Ultra Físico)não é um novo design, mas um melhor processo de polimento aplicado à mesma cúpula. Um ciclo de polimento prolongado produz um acabamento superficial mais fino e um raio de curvatura mais estreito, que pressiona os núcleos da fibra uns contra os outros com mais precisão. A perda de retorno atinge -50 dB ou mais - uma melhoria dez- vezes maior em relação ao PC. Este é o burro de carga. Corpo azulPatch cords de modo único-LC UPCestão em praticamente todos os data centers, racks corporativos e prateleiras DWDM metropolitanas em produção atualmente. Se ninguém especificou o contrário, provavelmente seus conectores são UPC. A única ressalva: ciclos repetidos de acoplamento podem arranhar a cúpula e degradar a perda de retorno ao longo do tempo, portanto, a inspeção e a limpeza antes de cada conexão não são opcionais - é o que mantém o desempenho do UPC nas especificações avaliadas.
APC (Contato Físico Angular)adota uma abordagem fundamentalmente diferente. Em vez de uma cúpula perpendicular, a face final da ponteira é polida em um ângulo de 8-graus. A luz refletida não viaja mais pelo núcleo - ela sai pelo revestimento de fibra e se dissipa. Sem efeito de espelho. A perda de retorno atinge -60 dB ou melhor, o que representa 0,0001% da potência refletida. O APC merece uma análise mais aprofundada porque se comporta de maneira diferente do PC e do UPC para garantir seu próprio conjunto de regras – abordado na próxima seção.
| Tipo polonês | Geometria da face final | Perda de retorno típica | Poder refletido | Perda de inserção | Status |
|---|---|---|---|---|---|
| Plano (legado) | Plano | -14dB | ~4% | ~0,3dB | Obsoleto |
| PC | Cúpula convexa, grande raio | -40dB | ~0.01% | ~0,3dB | Legado, raro em novas instalações |
| UPC | Cúpula convexa, raio estreito | -50dB | ~0.001% | ~0,2dB | Padrão da indústria para links digitais |
| APC | Superfície com ângulo de 8 graus | -60dB+ | ~0.0001% | ~0,2dB | Necessário para PON, RF, analógico |
Os decibéis são logarítmicos, portanto as lacunas nesta tabela são muito maiores do que parecem. O salto de -40 dB (PC) para -60 dB (APC) não é "50% melhor" - é uma redução de 100x na potência refletida.
Por que a APC é mais importante do que os números sugerem
A especificação de -60 dB é impressionante no papel, mas a vantagem real da APC aparece em um cenário de implantação específico que a UPC não lida bem: portas não acopladas.

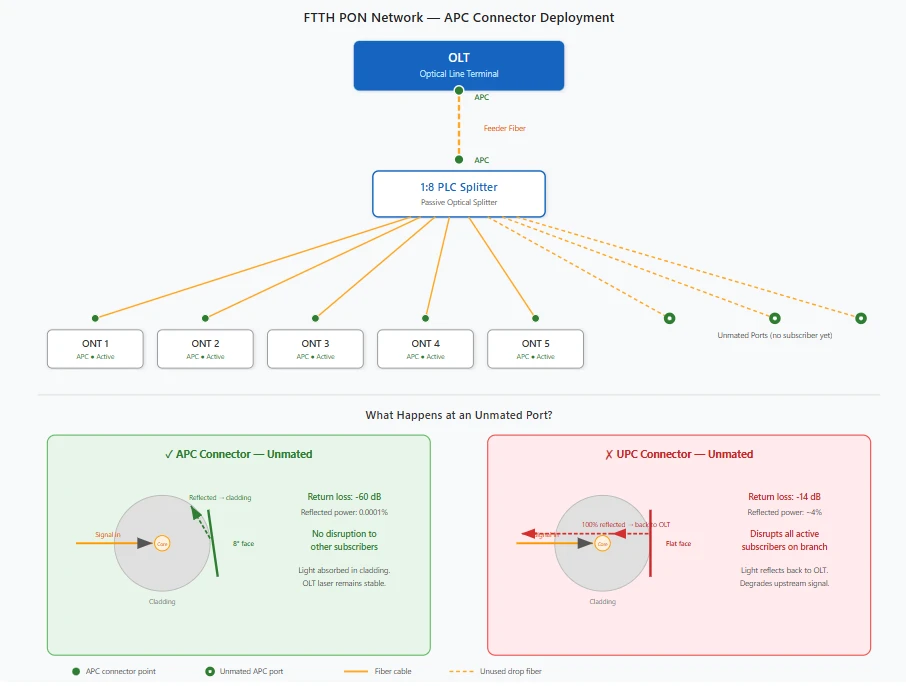

Em redes FTTH usandoDivisores ópticos PLC, as portas de assinante geralmente ficam escuras durante a implementação inicial - as casas ainda não estão conectadas. Cada conector UPC não acoplado nesse divisor atua como um espelho, refletindo toda a luz incidente diretamente em direção ao terminal de linha óptica. Multiplique isso por oito ou dezesseis portas abertas e a reflexão reversa cumulativa poderá interromper os assinantes ativos que compartilham a mesma ramificação divisora. Com a APC, portas não acopladas não-são um problema. A ponteira angular desvia a luz para o revestimento, esteja uma segunda fibra presente ou não. Esse comportamento único é o motivo pelo qual os padrões GPON, XGS{7}}PON e 50G-PON exigem APC em toda a rede de distribuição óptica.
Além do PON, o APC é o padrão para sobreposição de vídeo CATV e RF, sistemas de antenas distribuídas, WDM bidirecional, cadeias ópticas amplificadas de alta-potência e óptica coerente usando modulação PAM4 ou 16QAM - qualquer sistema onde a energia refletida que entra-na cavidade do laser causa danos mensuráveis.
Uma limitação importante: o aprimoramento do APC é somente em modo-único. Os sistemas multimodo (OM3, OM4, OM5) são muito menos sensíveis à reflexão traseira e padronizam em UPC ou PC. Se o seu projeto usar fibra multimodo, a APC não será aplicável.
Como identificar conectores PC, UPC e APC em campo
A identificação incorreta do polimento do conector leva a conexões incompatíveis, links com falha e ponteiras danificadas. Veja como diferenciá-los usando quatro métodos, do mais rápido ao mais confiável.
1. Cor do corpo do conector
A verificação mais rápida. A convenção de cores da indústria é:
| Tipo polonês | Cor do modo-único | Cor multimodo |
|---|---|---|
| PC | Azul (equipamento mais antigo) ou bege | Bege (OM1/OM2) |
| UPC | Azul | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Verde | N/A (apenas modo-único) |
Verde significa APC - sempre. Azul significa UPC em modo único-ou PC em equipamentos mais antigos. Os conectores multimodo seguem a cor do grau de fibra (água, magenta, bege). A correspondênciaadaptador de fibra ópticaou o anteparo terá a mesma cor, portanto, um adaptador verde aceita apenas conectores verdes.
2. Marcações impressas
A maioria dos patch cords-terminados de fábrica etranças de fibra ópticaimprima o tipo de polimento diretamente no corpo do conector ou na capa do cabo próximo ao conector. Procure textos como “LC/UPC”, “SC/APC” ou “FC/PC”. Se o rótulo disser apenas "LC" ou "SC" sem designação de polimento, é quase certo que os fabricantes de UPC - tratam o UPC como o padrão e às vezes omitem o rótulo.
3. Face final da virola sob um escopo de fibra
Este é o método de identificação definitivo. Sob um osciloscópio de fibra 200x ou 400x, uma ponteira UPC ou PC mostra um núcleo de fibra circular e centralizado com o padrão de reflexão centralizado no núcleo - a superfície é perpendicular ao visualizador. Uma ponteira APC parece visivelmente diferente: o padrão de reflexão é deslocado porque o ângulo de 8-graus desloca o retorno da luz para fora do centro. Com um pouco de prática, a distinção fica imediatamente óbvia. Se você inspecionar os conectores regularmente, começará a reconhecer as extremidades da APC rapidamente.
4. Sensação física durante o acasalamento
Os conectores APC com invólucros chaveados (como SC/APC) têm uma largura de chaveta diferente do SC/UPC, tornando fisicamente mais difícil inseri-los no adaptador errado. Os conectores LC não possuem essa codificação mecânica, portanto, o LC/APC pode ser forçado em um adaptador LC/UPC -, e é exatamente por isso que a verificação de cores e rótulos é importante antes de você inserir qualquer coisa.
O que acontece quando você combina APC com UPC
Isto merece a sua própria chamada porque as consequências não são teóricas. Quando um conector APC verde entra em um adaptador UPC azul - ou vice-versa - a face final angular encontra uma cúpula plana. As duas superfícies tocam apenas em um fino contato, criando um enorme espaço de ar na maior parte do núcleo da fibra. A perda de inserção atinge bem acima de 1 dB. A perda de retorno entra em colapso. E a pressão fora-do eixo atinge ambas as superfícies do ferrolho, marcando arranhões que não podem ser removidos.
Os terminais danificados geralmente não podem ser{0}}polidos novamente - o conector ou pigtail deve ser cortado e substituído. Um par incompatível durante uma janela de manutenção-tarde da noite pode causar uma interrupção de várias-horas. A prevenção é simples: verifique a cor, leia o rótulo, nunca force uma conexão que pareça errada.
Escolhendo o polonês de conector certo para sua aplicação
Os conectores de PC deixaram de ser usados normalmente. Se a sua instalação ainda os utiliza com equipamentos de telecomunicações legados, a substituiçãoconectores de fibra ópticaestão disponíveis, mas mudar para UPC durante a próxima janela de manutenção é uma atualização barata.
UPC cobre a mais ampla gama de aplicações. LAN corporativa, interconexões de data center, metro Ethernet, transporte DWDM - qualquer coisa digital onde o orçamento de perda de retorno permita -50 dB. As peças são baratas, o ecossistema está maduro e o desempenho é comprovado.
APC é a escolha certa quando a reflexão traseira impulsiona o desempenho do sistema: redes ópticas passivas FTTx, sobreposição de CATV/RF, DAS, WDM, óptica coerente e qualquer arquitetura executada através de divisores ópticos com portas potencialmente não acopladas. O preço premium é de cerca de 10 a 30 por cento em relação às peças UPC equivalentes. Para instalações em campo FTTH,Conectores rápidos SC APCreduza ainda mais esse custo-por{1}}drop eliminando o epóxi e o polimento - um técnico pode terminar um cabo drop em menos de um minuto.
Qualquer que seja o polimento que você escolher, nunca misture APC com UPC no ponto de acasalamento. Se a rede transitar entre tipos poloneses, a transferência precisará acontecer em um conversor de mídia, divisor ou ONU - e não por meio de um adaptador.
Limpeza e Manutenção
Pergunte a qualquer técnico de fibra o que prejudica o desempenho do conector e a resposta é sujeira. Uma partícula na face final do ferrolho pode aumentar a perda de inserção em mais de 1 dB e destruir a perda de retorno. Inspecione cada face final em 200x ou 400x com um osciloscópio de fibra antes de encaixá-las. Seque primeiro o limpador de cassete. Se a contaminação persistir, molhe-e-seque com IPA. Pule o ar comprimido - ele empurra as partículas para o ápice do ferrolho em vez de eliminá-las.
Os conectores UPC degradam-se mais rapidamente em ciclos de acoplamento repetidos do que os APC, portanto, se um link UPC apresentar perda gradual durante testes de rotina, uma ponteira desgastada pode ser a causa. Os terminais APC suportam melhor os ciclos de reconexão, mas ainda exigem a mesma disciplina de limpeza-antes-do acoplamento. Para links PON{4}}baseados em APC, adicione uma medição de perda de retorno à sua lista de verificação de aceitação - um medidor de energia por si só não detectará um conector com baixo desempenho de polimento em ângulo.
Para onde está indo a tecnologia Connector Polish
50G-PON e óptica coerente em redes metropolitanas/de acesso estão reduzindo ainda mais-as tolerâncias de reflexão. APC é cada vez mais o padrão para qualquer link de modo-único-de alta velocidade que usa modulação avançada. O polimento automatizado e a inspeção interferométrica fecharam a lacuna de perda de inserção entre APC e UPC - o que resta é a vantagem da perda de retorno, e isso é física: o ângulo de 8 graus é uma borda estrutural que nenhum polimento plano pode replicar.
Resumindo: UPC para digital, APC para qualquer coisa{0}sensível a reflexão. Combine os tipos de polimento de ponta a ponta, mantenha os terminais limpos e os conectores cuidam do resto.
Perguntas frequentes
P: Posso usar um patch cord UPC em equipamentos rotulados como "APC" - ou o contrário?
R: Não. Mesmo que o conector se encaixe mecanicamente, o contato angular-para{2}}plano causa grandes perdas e danifica ambos os terminais. Equipamentos rotulados como APC requerem patch cords da APC - não substituem o UPC. O custo de dois conectores danificados e uma movimentação de caminhão excede em muito a diferença de preço.
P: Meu projeto usa fibra multimodo OM4. Devo especificar APC?
R: Não. APC é um polimento-de modo único. Os sistemas multimodo são inerentemente menos sensíveis à reflexão traseira, e a indústria padronizou o UPC (ou PC em equipamentos mais antigos) para todos os graus multimodo. Especifique o UPC para aplicativos OM3, OM4 e OM5.
P: Quantas vezes um conector UPC pode ser acoplado antes de precisar ser substituído?
R: A maioria dos fabricantes avalia os conectores UPC para 500 a 1.000 ciclos de acoplamento sob condições de limpeza adequadas. Na prática, o número depende muito do manejo da disciplina. Um conector que é inspecionado e limpo antes de cada acoplamento pode durar muito mais de 1.000 ciclos. Um que fique sujo pode apresentar perda de retorno degradada após apenas algumas dezenas de usos. Os conectores APC geralmente toleram mais ciclos de acoplamento porque a superfície angular é menos suscetível ao tipo de desgaste de ápice que os domes planos sofrem.
