Recebemos muito essa pergunta:"Devemos ficar com conectores LC ou mudar para MTP/MPO para a expansão do nosso data center?"E, honestamente, a resposta quase nunca é simples-ou-a-outra opção.

Eis o seguinte:-a maior parte da confusão vem de informações incompletas. Você pode ler que MTP/MPO oferece "12x a densidade" e pensar, ótimo, vamos apostar-isso. Mas então você percebe que seus switches existentes usam interfaces LC, seus técnicos são treinados em terminação LC e, de repente, você está diante de uma configuração híbrida sobre a qual ninguém o avisou.

Ou talvez você tenha feito as contas sobre os custos dos componentes e os cabos LC pareçam mais baratos por fibra. Verdadeiro. Mas você levou em consideração as 6 horas de trabalho de instalação para cada 48 conexões LC versus 20 minutos para o tronco MTP equivalente? É aí que a imagem do custo real fica interessante.

Este guia aborda os pontos de decisão reais-e não o material teórico "aqui está o que cada conector é" que você pode encontrar na Wikipedia. Presumimos que você já conheça o básico. O que você provavelmente precisa é de clarezaquando cada tecnologia faz sentido financeiramente, onde aparecem os custos ocultos e como evitar os erros que vimos outras equipes cometerem.

A equação de custo sobre a qual ninguém fala

Vamos começar com os números, porque é aqui que a maioria das conversas de planejamento fica presa ou vai para o lado.

O preço dos componentes conta uma história enganosa. Sim, um cabo tronco MTP de 12 fibras pré-terminado custa mais do que seis patch cords LC duplex cobrindo a mesma contagem de fibras. Às vezes 2-3x mais. Se você parar por aí, LC parece o vencedor óbvio.

Mas o custo dos componentes normalmente representa apenas 15-25% do custo total do projeto de cabeamento. O resto? Mão de obra, espaço em rack, infraestrutura de gerenciamento de cabos e manutenção contínua. É aí que a comparação muda.

Um{0}}lado a-lado para uma implantação de 1.000 fibras:(Esses números são baseados em taxas típicas do mercado dos EUA e nos tempos de instalação que rastreamos em vários projetos. Seus números podem variar, mas as proporções tendem a se manter.)

Fontes de dados: Taxas de mão de obra baseadas em pesquisas de instaladores BICSI 2023-2024; custos de espaço em rack de benchmarks de colocation do Uptime Institute; preços de componentes a partir de cotações agregadas de distribuidores.

A conclusão não é “MTP/MPO sempre vence”. É issoo ponto de cruzamento acontece em torno de 400-500 fibras. Abaixo disso, o menor custo dos componentes da LC pode compensar a diferença de mão de obra. Acima disso, a eficiência da instalação e as vantagens de densidade do MTP/MPO aumentam rapidamente.

Nossa opinião:Vimos equipes se desgastarem por se concentrarem muito nas cotações iniciais. Um cliente economizou US$ 15.000 em componentes ao usar-LC, depois gastou US$ 40.000 a mais na instalação e ficou sem espaço no rack seis meses depois. A opção “mais barata” custou-lhes um gabinete extra e um fim de semana de recondicionamento de emergência. Planeje onde você estará daqui a 3 anos, não apenas onde você está hoje.

Como realmente é a “alta densidade”

Números como “melhoria de densidade de 12x” são muito divulgados. Aqui está o que isso significa na prática.

Pegue um patch panel padrão de 1U. Com adaptadores LC duplex, você pode instalar 48 portas, o que oferece 96 conexões de fibra. Bastante denso para os padrões tradicionais. Agora troque esses adaptadores LC por interfaces MTP-24. O mesmo espaço de 1U, mas agora cada porta suporta 24 fibras em vez de 2. São 1.152 conexões de fibra na mesma unidade de rack.

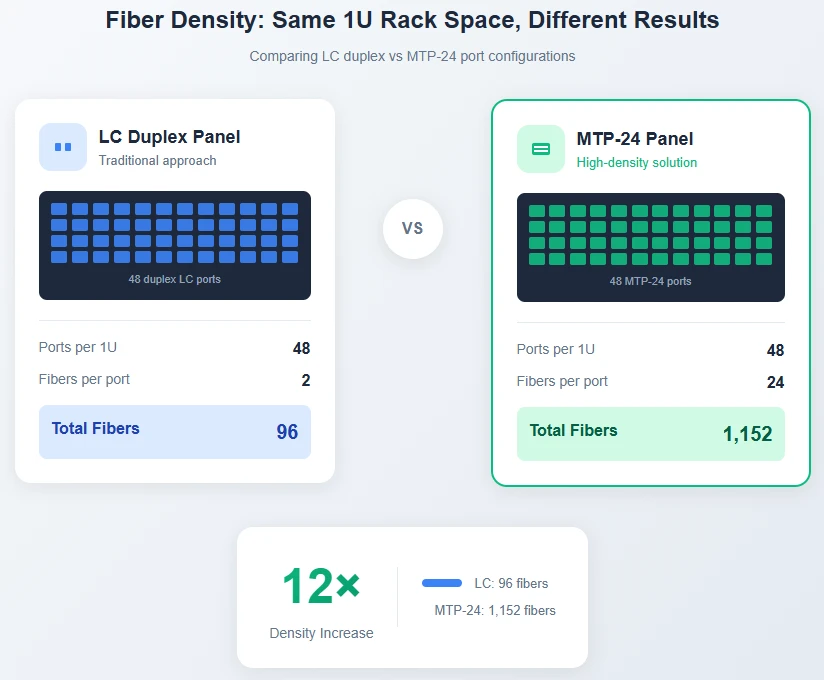

Figura 1: O mesmo espaço de rack de 1U oferece capacidades de fibra drasticamente diferentes. A configuração MTP-24 atinge 12× a densidade de conexão do LC duplex.

Isso é mais importante em ambientes onde o espaço em rack é limitado ou caro. Instalações de colocation que cobram US$ 800-1.500 por unidade de rack mensalmente tornam a densidade uma alavanca de custo direta. Os data centers corporativos com espaço fixo enfrentam a mesma pressão de um ângulo diferente: cada unidade de rack consumida pelo cabeamento é uma que você não pode usar para computação.

Mas a densidade traz os seus próprios desafios. Quando uma conexão MTP-24 falha, 24 fibras caem simultaneamente em vez de 2. A solução de problemas requer diferentes ferramentas e habilidades. Limpar uma face final de 24 fibras é mais complicado do que limpar uma única ponteira LC. Estas não são razões para evitarcabeamento de fibra-de alta densidade-são motivos para planejá-lo adequadamente.

Por que a maioria dos data centers acaba usando ambos

Aqui está algo que os materiais de marketing não enfatizam: a maioria dos data centers modernos não escolhe entre LC e MTP/MPO. Eles usam uma arquitetura de cabeamento estruturado que aproveita cada tecnologia onde faz sentido.

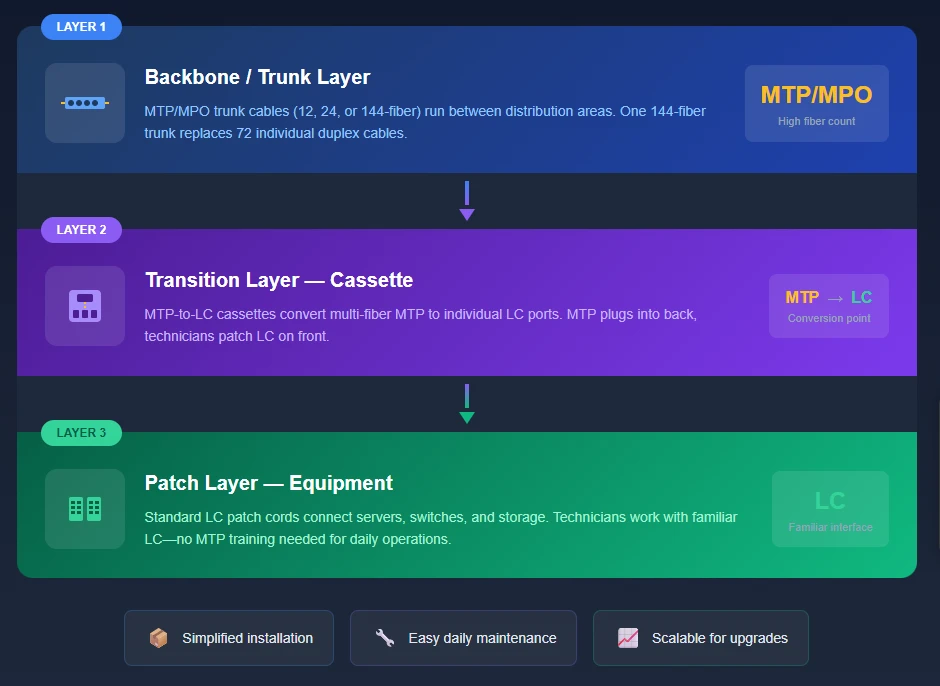

Figura 2: Arquitetura híbrida de três-camadas - densidade MTP/MPO para backbone, cassetes para transição, acessibilidade LC para aplicação de patches.

A camada de espinha dorsalusa cabos troncais MTP/MPO-geralmente 12, 24 ou 144-conjuntos de fibra-correndo entre os quadros de distribuição principais e locais-na parte superior-do rack. Um tronco MTP de 144 fibras substitui o que seriam 72 cabos duplex individuais. A economia no caminho dos cabos por si só é substancial, e a instalação se torna uma questão de conectar conjuntos pré-terminados, em vez de puxar e terminar dezenas de cabos individuais.

A camada de transiçãoé onde o MTP encontra o LC. Módulos de cassete-pequenos gabinetes com portas MTP na parte traseira e portas LC na parte frontal-ficam dentro de painéis de conexão de fibra. O tronco MTP se conecta à parte traseira; os técnicos trabalham com conexões LC padrão na parte frontal. Esta é a ponte que torna prática a abordagem híbrida.

A camada de patché tudo LC. NICs de servidor, HBAs de armazenamento e a maioria das portas de switch usam transceptores com interface-LC. As pessoas que realizam-mudanças, adições e alterações diárias trabalham com patch cords LC familiares. Eles não precisam saber ou se importar que o backbone por trás do cassete é MTP/MPO-eles apenas veem portas LC.

Nossa opinião:O cassete é o herói anônimo da moderna infraestrutura de fibra. Ele permite capturar a densidade do MTP/MPO e os benefícios de instalação a longo prazo, preservando a acessibilidade do LC para as conexões que mudam com frequência. Se você estiver construindo uma nova infraestrutura, comece seu planejamento do cassete para fora-quais contagens de fibra você precisa em cada rack? Isso determina as especificações do seu tronco e os requisitos da porta LC.

Polaridade: o erro que custa os fins de semana

Se há um tópico onde vimos os problemas mais evitáveis, é o gerenciamento de polaridade em sistemas MTP/MPO.

Com conexões LC, a polaridade é simples-você combina Tx com Rx. Bagunce tudo e você troca as duas fibras. Leva 30 segundos. Com 12 ou 24 fibras em um único conector, a matemática fica complicada. O padrão TIA-568 define três métodos de polaridade, e misturá-los não causa apenas a falha de um link - ele pode embaralhar vários pares de fibras de maneiras que são realmente difíceis de diagnosticar.

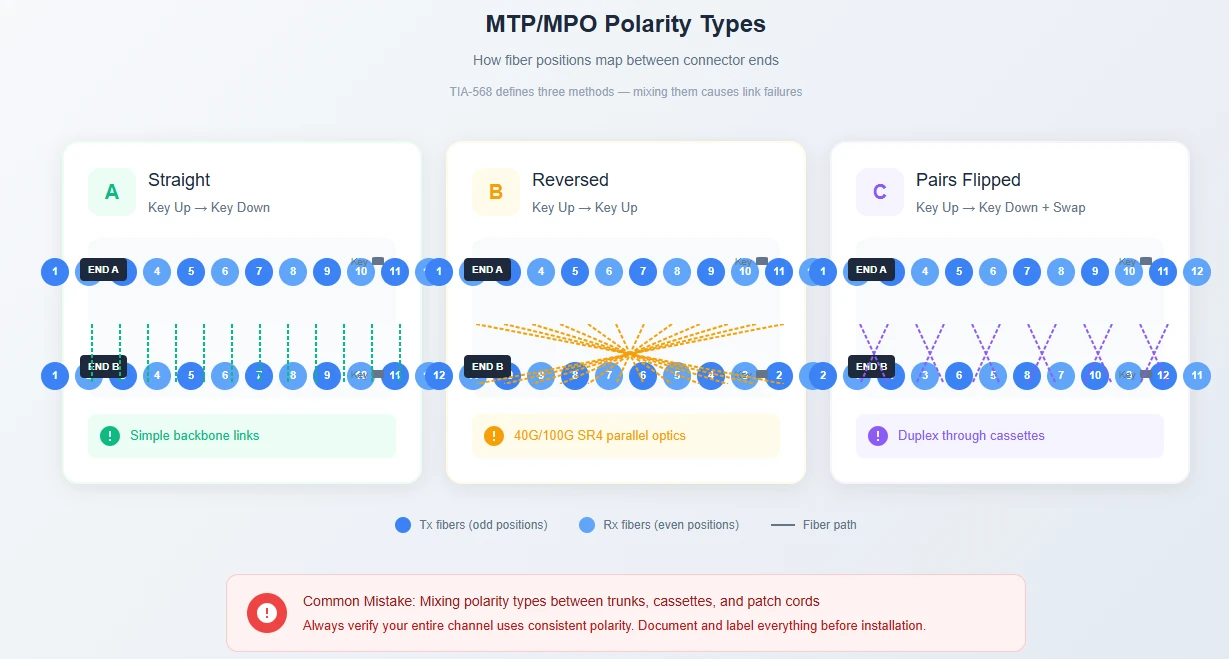

Figura 4: Métodos de polaridade MTP/MPO - o mapeamento da posição 1 determina o alinhamento Tx/Rx. O tipo B (invertido) é mais comum para óptica paralela.

A correção não é complicada-apenas requerplanejando antes de fazer o pedido. Documente seu esquema de polaridade. Certifique-se de que todos os seus cassetes, troncos e patch cords sigam o mesmo método. Rotule tudo. E teste com um testador compatível-com MPO antes de entrar no ar, e não depois que alguém relatar uma falha no link.

TIA-568.3-D especifica que os terminais de teste devem verificar perda de 0,3 dB ou melhor. Se você estiver vendo números mais altos ou resultados inconsistentes nas posições das fibras, a polaridade é a primeira coisa a verificar. ^[1]

Preparação-para o futuro: o que 400G e 800G significam para seu cabeamento

Se você está construindo hoje uma infraestrutura que precisa durar de 5 a 7 anos, o roteiro de 400G e 800G é importante.

Esta é a trajetória: a óptica paralela 100G (SR4) usa 8 fibras com conectores MTP-12. 400G DR4 usa a mesma abordagem de 8 fibras. Mas as implantações 400G SR8 e 800G estão migrando para conectores MTP de 16 fibras para maiores contagens de pistas.

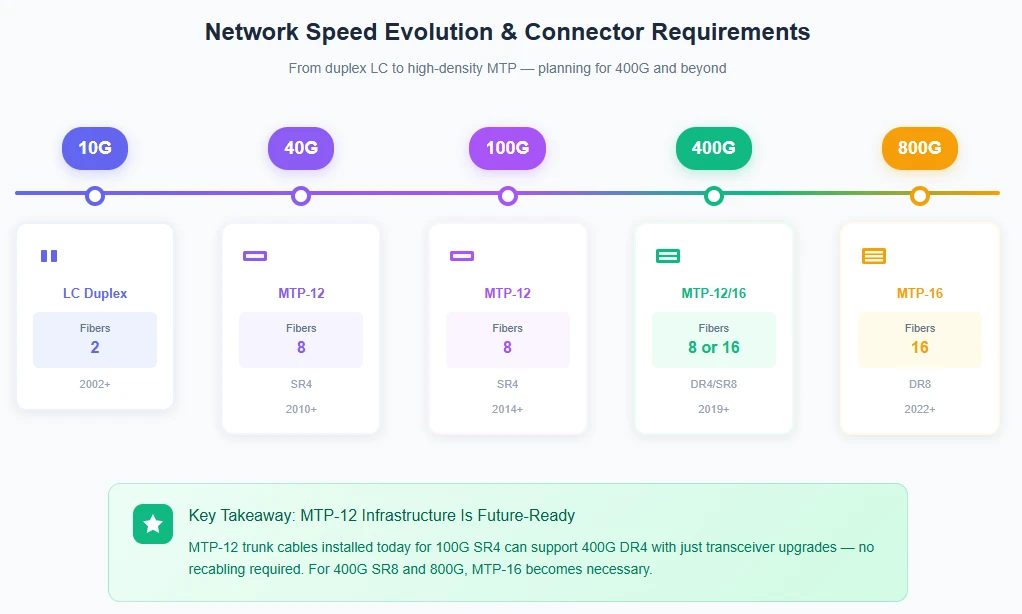

Figura 3: Evolução da velocidade da rede e requisitos de conector correspondentes. A infraestrutura MTP-12 suporta atualizações através de 400G DR4; MTP-16 permite 400G SR8 e 800G.

A implicação prática: a infraestrutura de tronco MTP/MPO que você instala hoje para 100G pode lidar com 400G DR4 com apenas atualizações do transceptor-sem necessidade de recabamento. Essa é uma vantagem significativa em relação às arquiteturas-somente LC, que exigiriam a adição de contagens de fibra para suportar óptica paralela nessas velocidades.

Para clusters de IA e ML, isso já é relevante. As interconexões de GPU-para{2}}GPU estão impulsionando a adoção de 400G agora, com 800G no horizonte próximo. Se o seu roteiro incluir alguma densidade de computação séria,cabeamento de fibra-de alta densidadecom MTP/MPO não é opcional-é algo em jogo.

Teste: não pule esta parte

Testar links MTP/MPO não é o mesmo que testar links LC, e a diferença não é apenas acadêmica.

Vocêpodeteste links MTP com cabos breakout e um testador duplex padrão. Conecte o breakout à extremidade do MTP, teste cada par de fibras individualmente com seu OLTS e repita para todas as posições. Para um conector de 12 fibras, são 6 ciclos de teste por extremidade. Multiplique por cada conexão em sua instalação, adicione o tempo de configuração para cabos de referência e você terá um processo de teste que leva de 5 a 10 vezes mais tempo do que o necessário.

Testadores modernos-específicos de MPO (como o Fluke MultiFiber Pro) verificam todas as posições de fibra simultaneamente. O guia de testes IEC TR 61282-15 agora recomenda testadores com interfaces MPO nativas exatamente por esse motivo:-a economia de tempo é drástica e você elimina a etapa propensa a erros de gerenciar diversas conexões breakout. ^[2]

Teste tudo após a instalação, antes de colocar os links em produção. Erros de contaminação e polaridade são muito mais fáceis de corrigir quando os racks não estão energizados e a equipe de operações não está respirando no seu pescoço.

Obtendo os componentes certos

Nem todos os conectores MTP/MPO são criados iguais. O conector MPO padrão (de acordo com IEC 61754-7) existe desde 1990. MTP-Versão com marca registrada da US Conec - adiciona vários aprimoramentos que são importantes para os modernoscabeamento de fibra-de alta densidade:

Design de ponteira flutuantemelhora o alinhamento do contato físico, especialmente importante à medida que você adiciona mais fibras

Grampos de pino metálico(vs. plástico no MPO genérico) reduz a quebra do pino durante ciclos repetidos de acoplamento

Tolerâncias de fabricação mais rigorosasoferecem perda de inserção mais baixa e mais consistente-as especificações típicas são 0,15-0,35 dB para MTP de baixa perda versus. 0.25-0.50 dB para MPO padrão

MTP e MPO são fisicamente compatíveis-é possível associar um conector MTP a um MPO genérico sem problemas. Mas para infraestruturas críticas, a diferença de desempenho justifica o prémio.

Ao adquirirconectores de fibra ópticae montagens, procure fornecedores que forneçam relatórios de testes individuais para cada cabo. As afirmações genéricas de "atende às especificações" são menos úteis do que os valores medidos reais. Você deseja ver dados de perda de inserção mostrando quais fibras específicas atingiram quais números-é assim que você detecta problemas antes que eles cheguem ao local de instalação.

Práticas de instalação que evitam retornos de chamada

Alguns detalhes de instalação são desproporcionalmente importantes:

A limpeza é tudo.Uma partícula de poeira de 1-mícron em um terminal LC de fibra única afeta uma conexão. A mesma partícula em uma ponteira MTP-24 pode degradar vários núcleos de fibra simultaneamente. Sempre inspecione as faces finais com um telescópio de fibra (ampliação mínima de 200x) e limpe com ferramentas apropriadas antes de cada acoplamento. Os poucos minutos extras por conexão economizam horas de solução de problemas posteriormente.

Respeite o raio de curvatura.A regra de diâmetro-externo-de 10x se aplica a cabos LC e MTP/MPO. Dobras mais apertadas aumentam a perda de inserção e podem causar microfraturas que aparecem como falhas intermitentes meses após a instalação. Use gerenciamento de cabos-gerenciadores verticais e guias horizontais-adequados que mantenham o raio em todo o caminho.

Combine os gêneros corretamente.Os conectores MTP/MPO vêm em configurações macho (com pinos guia) e fêmea (com furos). As portas dos equipamentos são sempre machos, portanto os cabos conectados aos equipamentos precisam de extremidades fêmeas. As conexões tronco-a{3}}tronco normalmente usam macho-para-macho com um adaptador fêmea-para{7}}fêmea. Forçar gêneros incompatíveis danifica os pinos-guia-e substituir conectores danificados em montagens pré{10}}terminadas é caro.

Tampe tudo.As tampas contra poeira existem por uma razão. Todo conector que não estiver em uso ativo deve ser tampado. É um hábito simples que evita a fonte mais comum de problemas de conexão.

Então, o que você realmente deve fazer?

Em vez de oferecer uma conclusão genérica do tipo “depende”, aqui está uma estrutura de decisão prática baseada nos parâmetros que realmente orientam a escolha.

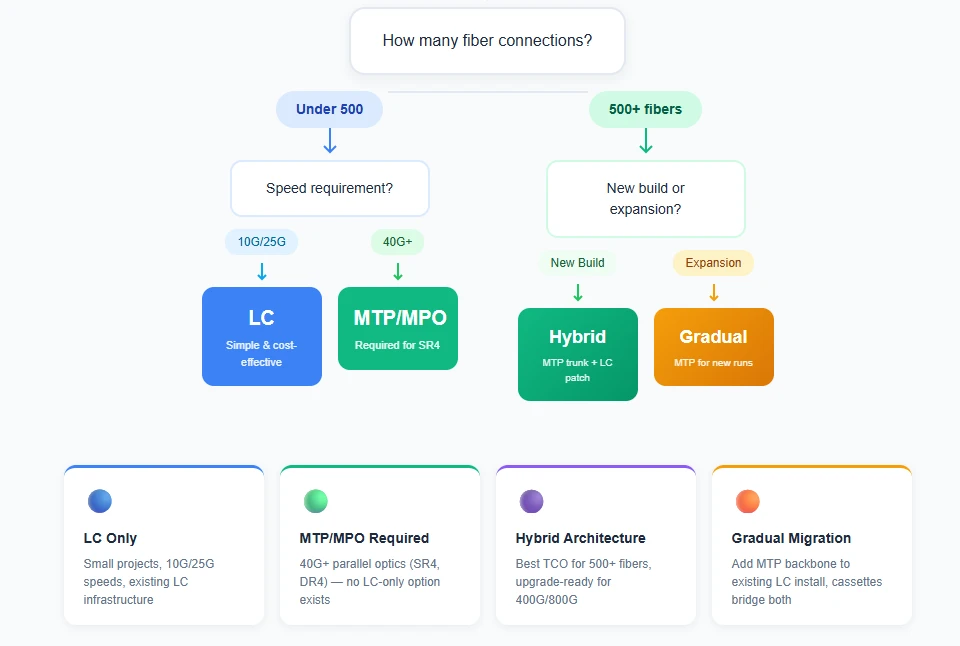

Figura 5: Estrutura de decisão - combina os parâmetros do seu projeto com a abordagem de cabeamento correta.

O fluxograma captura os principais pontos de decisão, mas aqui está a lógica por trás dele: a contagem de conexões define a linha de base (o cruzamento do TCO ocorre em torno de 400-500 fibras), os requisitos de velocidade podem substituir essa linha de base (40G+ óptica paralela requer MTP/MPO independentemente da escala) e o tipo de projeto afeta a estratégia de implementação (novas construções podem ser otimizadas do zero; expansões precisam de compatibilidade com versões anteriores).

A resposta certa depende de seus números específicos-contagens de conexões, requisitos de velocidade, restrições de espaço em rack e custos de mão de obra. Execute sua própria análise de TCO com cotações reais. Para orientação sobre especificações de componentes e montagens personalizadas,entre em contato com a equipe profissional da EVOLUXpara ajudar a adequar os produtos aos seus requisitos específicos de implantação.

Pensamento final:A infraestrutura de cabeamento normalmente tem uma vida útil de 10{3}}15 anos. As decisões tecnológicas que você toma hoje darão suporte a equipamentos que ainda não existem. Crie mais capacidade do que você acha que precisa: o custo incremental de contagens de fibra mais altas agora é muito menor do que o custo de recabamento posterior.

Referências

[1] TIA-568.3-D, Padrão de Cabeamento e Componentes de Fibra Óptica. Associação da Indústria de Telecomunicações, 2016.

[2] Fluke Networks, "Conectores multi-push on (MPO) de fibra", Referência técnica. https://www.flukenetworks.com/expertise/learn-about/conectores multi-fibra-push-mpo-

Nota sobre os dados:Os valores de custos neste artigo são estimativas baseadas nas condições do mercado dos EUA e nos escopos típicos dos projetos. Os custos reais variam de acordo com a região, o fornecedor e as especificações do projeto. As especificações de perda de inserção e perda de retorno representam dados típicos do fabricante; sempre verifique as folhas de dados atuais antes do projeto final. A tabela de comparação de custos apresenta cenários representativos-sua situação específica pode diferir com base nas taxas de mão de obra locais, nos custos das instalações e nos preços do fornecedor.
