Guia completo de cabeamento de fibra MDU

O que é MDU? (Conceito)

MDU significa Unidade-multifamiliar. Na indústria de telecomunicações e redes, este termo refere-se a um edifício com múltiplas residências independentes. Exemplos comuns incluem prédios de apartamentos, dormitórios estudantis, hotéis e prédios de escritórios.

Os termos fibra MDU ou fibra óptica MDU referem-se à implantação de redes de fibra-para-as-domésticas (FTTH) para esses prédios-residenciais. Este é um método de implantação diferente do cabeamento para residências isoladas (SDU, Unidade-de habitação única):

Tendo compreendido o conceito básico do que é MDU em telecomunicações, agora temos uma melhor compreensão de como implantar uma solução específica de instalação de fibra MDU.

Que problemas este guia pode resolver para você?

Este é um guia prático de projeto de MDU de fibra. Quer você seja um engenheiro de rede planejando um projeto de fibra óptica MDU / um agente de compras que precisa entender o significado de MDU em telecomunicações / um gerente de propriedade que deseja entender o que MDU significa em telecomunicações

Ou simplesmente um entusiasta de tecnologia que deseja entender os princípios do cabeamento de cabo MDU, você encontrará informações úteis sobre projetos de MDU aqui.

eu vou usarProdutos Evolux Fibracomo exemplos porque nossa linha de produtos abrange os principais equipamentos para cabeamento MDU: conectores de fibra óptica, patch cords, pigtails, divisores PLC, caixas de terminais e adaptadores-esses são precisamente os componentes passivos mais comumente usados ​​na instalação de fibra MDU.

Que estratégias devem ser utilizadas para diferentes tamanhos de MDUs?

Compreender o tamanho do seu MDU é essencial antes de começarmos a implementar uma estratégia, pois os métodos de implementação são diferentes. Isso determina quantos divisores, caixas de terminais e cabeamento de fibra óptica você precisa. Os projetos de telecomunicações MDU são categorizados em três tipos com base no número de andares e domicílios:

Como é a rede MDU Fiber?

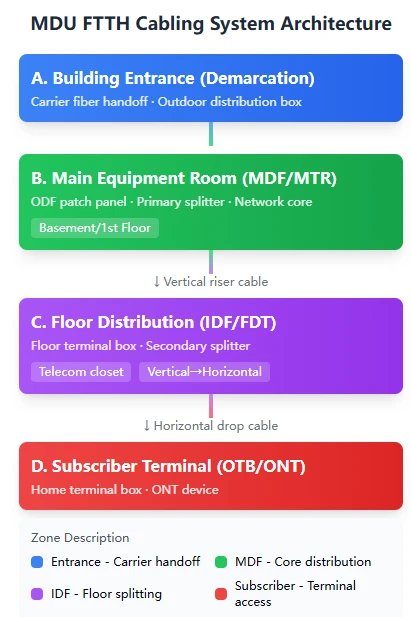

Aqui está um diagrama para ajudá-lo a entender: Uma rede de fibra óptica MDU completa consiste em quatro zonas, estendendo-se da extremidade da operadora até a extremidade do proprietário:

A tarefa da instalação de fibra MDU é conectar essas quatro zonas utilizando o equipamento apropriado.

Qual configuração é necessária para a sala de equipamentos principal?

Você se lembra do tamanho do seu MDU? Então podemos começar a entender como configurar a sala de equipamentos principal correspondente. A sala de equipamentos principal é a principal responsável pela terminação externa de fibra óptica, roteamento principal e distribuição, impactando a capacidade e escalabilidade geral da rede. Listei produtos adequados diretamente para sua referência:

Configuração de equipamento recomendado da Evolux Fiber

ODF (Repartidor Óptico) é um equipamento chave na sala de equipamentos mestre. Os painéis de conexão ODF da Evolux têm vários recursos dignos de nota: aparência elegante, fiação razoável, fácil localização e instalação simples-estes são especialmente importantes para manutenção posterior.

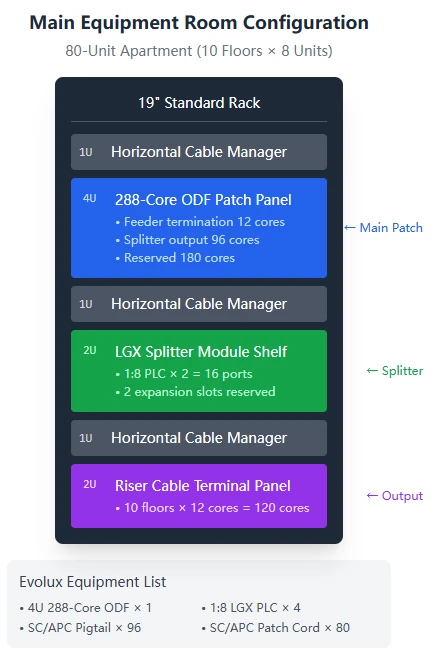

Um exemplo específico da Evolux: Esquema de configuração para um prédio de apartamentos de altura média com 80-unidades

Se o seu projeto também for um prédio de 10 andares com 8 unidades por andar, totalizando 80 unidades, então sua sala de equipamentos principal poderá ser configurada da seguinte forma:

Lista de equipamentos utilizados na solução:·

• 4U 288-núcleos ODF para montagem em rack × 1
• Divisor LGX PLC 1:8 × 4 (2 em uso, 2 em espera)
• Rabicho SC/APC 1m × 96
• Cabo de manobra SC/APC 2m × 80
• Rack de gerenciamento de cabos horizontais 1U × 3

O que é um divisor óptico PLC? Como ele é usado em um MDU?

As operadoras podem fornecer apenas 1-2 fibras ópticas (correspondendo a 1-2 portas PON) ou um número limitado de fibras, mas precisamos conectar dezenas ou até centenas de residências. Nesse caso, um divisor óptico é usado para resolver esse problema “transformando um em muitos”. Um divisor óptico PLC usa o princípio dos guias de onda ópticos para "dividir uniformemente" um feixe de luz em vários feixes. Por exemplo, um divisor 1:8 possui 1 entrada e 8 saídas, com cada saída tendo aproximadamente 1/8 da intensidade do sinal original.

Diferentes cenários de aplicação requerem o uso de divisores com tipos de pacotes correspondentes:

Tabela de referência de proporção de divisão:

Você deve escolher a divisão de-estágio único ou de dois{1}}estágios?

A divisão-de estágio único envolve a colocação de um grande divisor (por exemplo, 1:32) no porão, dividindo diretamente a fibra para cada residência em 32 caminhos. Essa abordagem tem estrutura simples e tem menos pontos de divisão, mas o cabeamento é complexo devido ao aumento do número de cabos de fibra óptica.

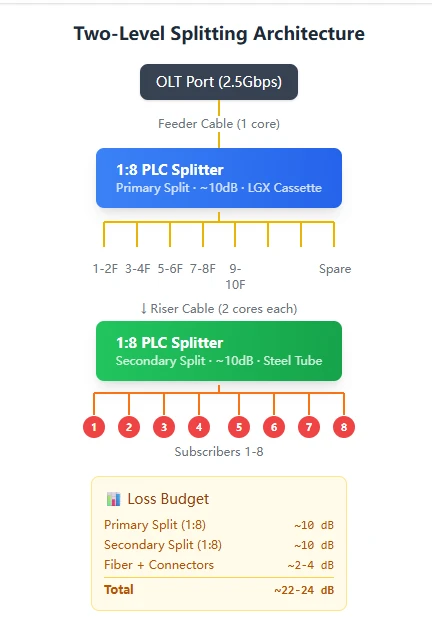

A divisão em dois-estágios envolve a colocação de um divisor 1:8 no porão e, em seguida, outro divisor 1:8 em cada andar, atendendo efetivamente 8 x 8=64 domicílios. Este método requer menos cabos de fibra óptica e é mais flexível, mas o estágio de divisão adicional aumenta a perda de fibra em aproximadamente 10dB.

Para MDUs com mais de 30 domicílios, recomendamos a divisão em dois-estágios. Esta é a abordagem principal para instalação de fibra MDU.

Como escolher uma caixa de terminais?

A área de fiação do piso é o "ponto de interseção" dos cabos ópticos de backbone vertical e dos cabos drop horizontais-os cabos ópticos no riser "pousam" aqui e depois se ramificam em vários cabos ópticos conectando-se a cada residência.

Caixas terminais internas

Caixas terminais impermeáveis ​​ao ar livre

Se o armário de telecomunicações estiver úmido ou o ponto de distribuição for externo, use tipos à prova d'água:

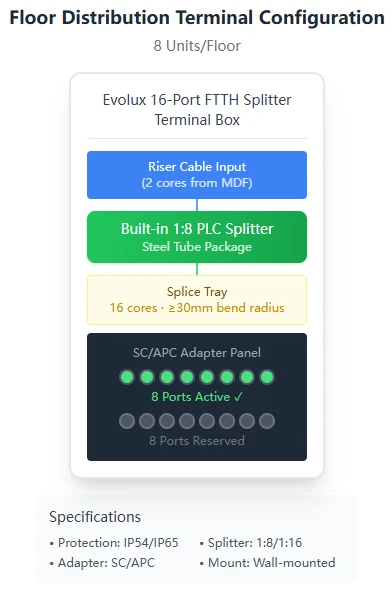

Diagrama de instalação da caixa terminal de piso:

Como escolher o cabo de fibra óptica? Que tipo deve ser usado para diferentes locais?

A seleção do cabo MDU exige a consideração do local de instalação, dos requisitos de contagem de núcleos e da classificação de{0}retardador de chama. Diferentes tipos de cabos de fibra óptica são usados ​​em diferentes áreas:

Cabos de backbone de riser

Cabos de distribuição horizontal

Cabo pendente

Um MDU requer cabo de fibra óptica G657 para instalação doméstica?

A série G657 é uma “fibra-insensível à curvatura”, o que significa que pode operar com um raio de curvatura muito pequeno sem aumentar a perda. Isso o torna ideal para cantos de corredores e curvas apertadas de conduítes.

Onde está localizada a caixa terminal de fibra óptica?

A caixa terminal de fibra óptica é a última parada para os cabos de fibra óptica chegarem à casa do usuário-o modem óptico (ONT) está conectado aqui.

Seleção de caixa terminal inicial

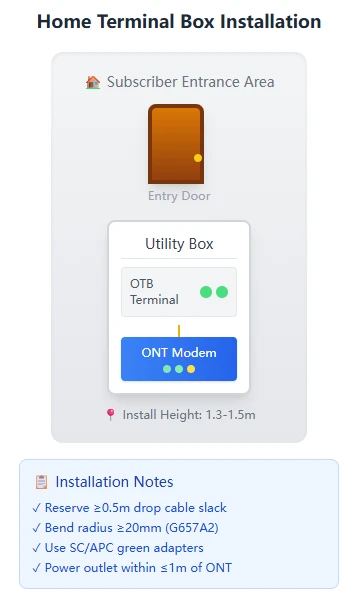

Local de instalação e diagrama de pontos principais:

Conectores e adaptadores de fibra óptica: esses pequenos acessórios são cruciais

Em redes de fibra MDU, conectores e adaptadores, embora pequenos em tamanho, são usados ​​em grandes quantidades e desempenham um papel crucial-eles são responsáveis ​​por permitir conexões "plug{1}}and{2}}play" entre fibras ópticas.

Tipos de conectores comuns

Recomendamos o uso consistente de SC/APC com conectores verdes. Isso ajudará a evitar a inserção incorreta.

E quanto aos grandes MDUs?

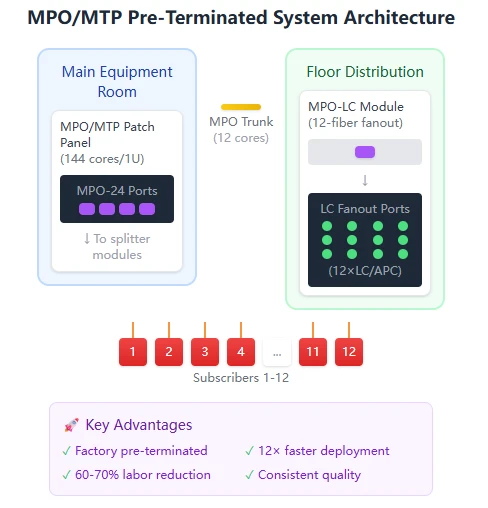

Podemos usar uma solução MPO/MTP de alta-densidade:

Para grandes projetos de fibra óptica MDU com mais de 200 usuários, os conectores tradicionais-de núcleo único são muito ineficientes. A solução MPO/MTP da Evolux pode melhorar significativamente a eficiência da implantação.

Especificações do painel de conexão MPO/MTP

Vantagens dos sistemas pré{0}terminados MPO:

Sobre Evolux Fibra

Shenzhen Evolux Fibra Co., Ltd., fundada em 2013, concentra-se em pesquisa e desenvolvimento e fabricação de produtos de conectividade de fibra óptica.

Principais linhas de produtos:

• Conectores de fibra óptica
• Patch Cords
• Tranças
• Divisores
• Caixas Terminais
• Adaptadores
• MPO/MTP
• Produtos-de alta densidade

Esses produtos cobrem todas as necessidades de conectividade passiva para engenharia de fibra óptica MDU.

Serviços:

• Projeto de solução de cabeamento MDU personalizada
• Seleção de produtos e suporte técnico
• Treinamento-do projeto no local
• Suporte técnico-pós-venda

Contate-nos agora para sua solução personalizada!
