Guia de cabo de fibra MPO-12: usos, polaridade, MPO-8 vs LC

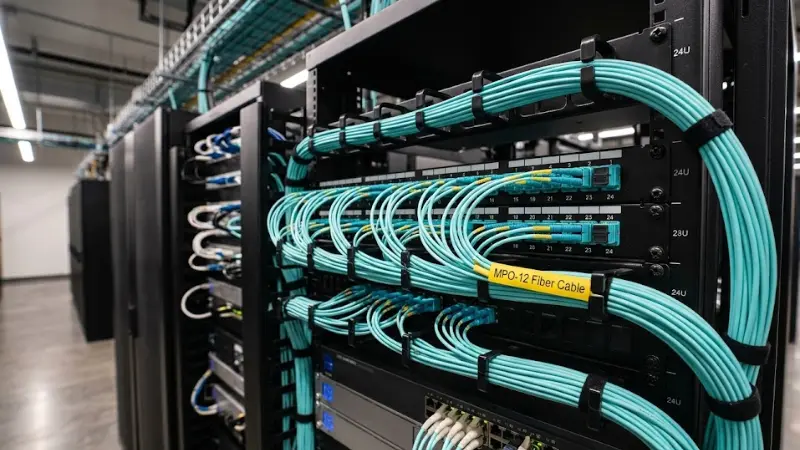

Se você estiver avaliando cabeamento de fibra de alta-densidade para um backbone de data center ou instalação de cabeamento estruturado, o cabo de fibra MPO-12 será uma das primeiras opções em sua lista. Os conectores MPO agrupam várias fibras em um único terminal, e a variante de 12 fibras tem sido a base do cabeamento de data centers corporativos por mais de uma década. Mas “popular” nem sempre significa “ótimo”. Muitos transceptores modernos de óptica paralela usam apenas 8 fibras, o que significa que um design Base-12 pode deixar quatro fibras ociosas nesses links específicos.

Este guia aborda o que realmente é um cabo MPO-12, onde ele ainda faz grande sentido prático, como funcionam a polaridade e o gênero do conector e como decidir se é MPO-12, MPO-8 ou duplex.Conectores LCsão a escolha certa para o seu próximo projeto.

O que é um cabo de fibra MPO-12?

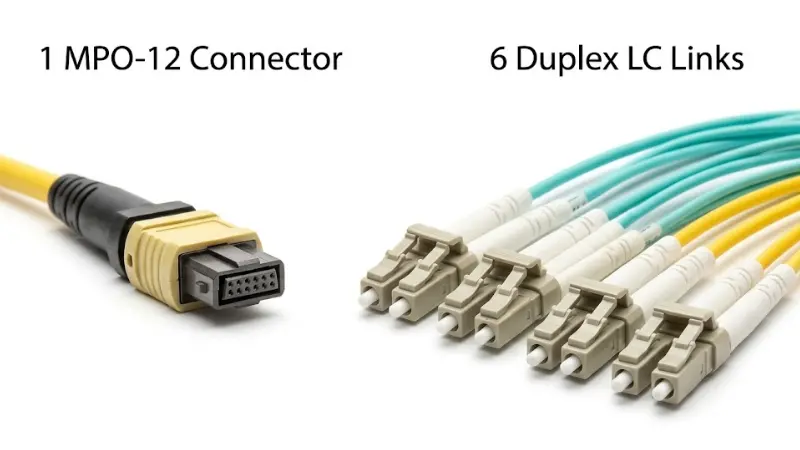

Um cabo de fibra MPO-12 é um conjunto multifibra que termina 12 fibras ópticas em um únicoConector MPO. A principal vantagem é a densidade: uma interface compacta substitui até seis patch cords duplex. Essa consolidação é a razão pela qual o cabeamento-baseado em MPO domina os links de backbone estruturados em data centers de médio-a-grande porte, onde o gerenciamento de centenas de jumpers duplex individuais seria impraticável.

Comparado com um duplex padrãoCabo de manobra LC, um tronco MPO-12 é projetado para agregação - transportando muitas fibras através de um único caminho e separando-as em cassetes ou painéis adaptadores mais próximos do equipamento. Se seu ambiente precisar apenas de um link de dois-pontos{5}}a{8}}de fibra, um cabo LC duplex será mais simples e barato. O MPO-12 ganha seu lugar quando a contagem de fibras, a densidade da bandeja de cabos ou a velocidade de implantação são importantes.

Você também verá o termo MTP usado junto com MPO. MTP é um conector de marca registrada com especificações superiores-fabricado pela US Conec e totalmente compatível com o formato MPO genérico. Para decisões de compra, o que importa é que o conector atenda aos requisitos de inserção-perda e perda-de devolução, e não qual rótulo aparece no invólucro.

Onde o MPO-12 ainda faz muito sentido prático

O cabeamento MPO Base-12 está longe de ser obsoleto, mas seu ponto ideal diminuiu à medida que a indústria adotou óptica paralela de 8 fibras. É aqui que o MPO-12 continua sendo uma boa escolha:

•

• Consolidação de backbone para aplicações duplex.

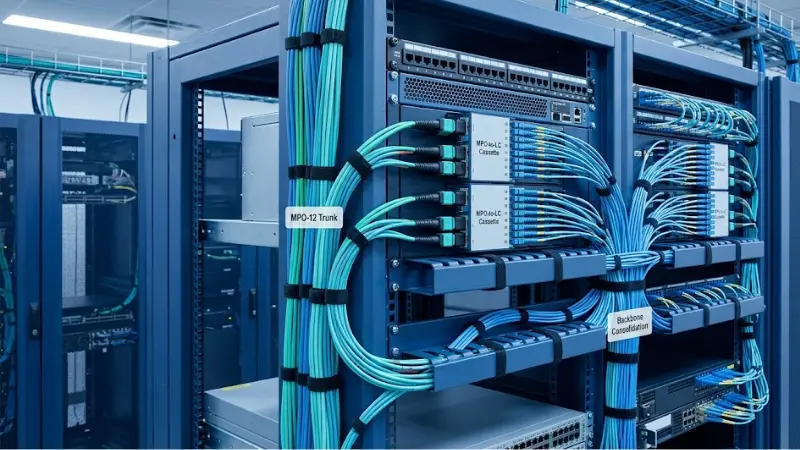

• Em projetos de cabeamento estruturado que agregam vários links duplex 10G em um único tronco, os conjuntos MPO de 12 fibras se conectam aCassetes MPO-para{1}}LCque se espalham por seis portas LC duplex. Este continua sendo um dos padrões de implantação mais comuns em data centers corporativos.

•

• Ambientes brownfield com infraestrutura Base-12 existente.

• Se sua instalação já usa 12-troncos de fibra, cassetes e painéis de conexão, permanecer com o MPO-12 para expansão evita o custo e a complexidade de uma rearquitetura completa. Patch cords de conversão ou cassetes híbridos podem conectar troncos Base-12 a portas de equipamentos de 8 fibras quando necessário.

•

• Cenários de ruptura e migração.

• UmCabo breakout de MPO-para{1}}LCpermite que um único tronco de 12-fibra atenda até seis conexões duplex individuais - útil quando você precisa conectar equipamentos legados 1G ou 10G duplex a uma zona de patch de alta densidade.

A Fluke Networks observa queA conectividade MPO de 12 fibras tem sido historicamente uma escolha popular para consolidação de cabeamento de backbone duplexno data center, principalmente em ambientes Ethernet 10G, onde os cassetes MPO-para{2}}LC faziam a transição de troncos de 12 fibras para seis portas duplex.

Quando o MPO-12 não é a melhor opção?

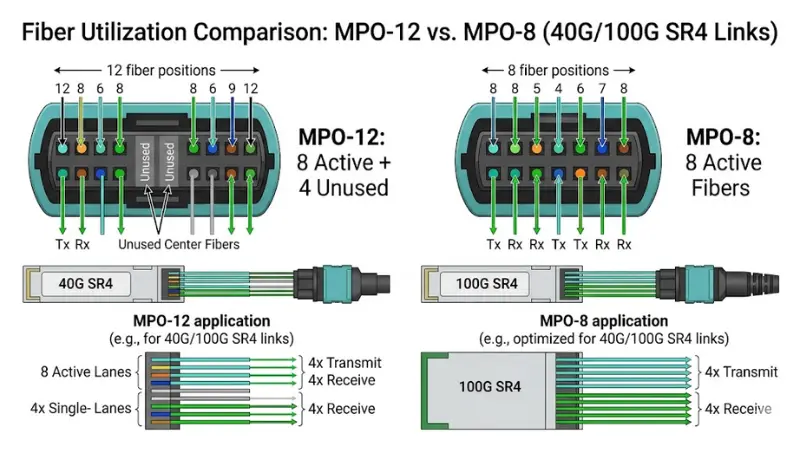

A principal limitação do MPO-12 aparece em links ópticos-paralelos. Os transceptores 40GBASE-SR4 e 100GBASE-SR4 usam oito fibras: quatro de transmissão e quatro de recepção. Quando você conecta um transceptor de 8 fibras em um tronco de 12 fibras, as quatro fibras centrais ficam sem uso. Em centenas de links, isso representa um desperdício significativo de capacidade de fibra.

A Fluke Networks explica que essa ineficiência é exatamente o quelevou a indústria a desenvolver conectividade MPO de 8 fibras (Base-8)como uma solução dedicada para implantações ópticas-paralelas de 40G e 100G. Se você estiver projetando uma nova malha em torno de transceptores SR4 ou DR4 e não precisar de compatibilidade retroativa com uma planta Base-12 existente, uma arquitetura MPO-8 usará fibra de forma mais eficiente e escalará de forma mais limpa para 400G.

MPO-12 vs. MPO-8 vs. LC: uma estrutura de decisão

Escolha MPO-12 sevocê está expandindo uma planta Base{1}}12, consolidando backbones duplex ou implantando arquiteturas intensas em que troncos de 12 fibras alimentam cassetes LC.

Evite MPO-12 sevocê está construindo uma malha óptica-paralela greenfield em torno de transceptores de 8 fibras e não tem nenhuma infraestrutura base 12 legada para acomodar. Nesse cenário,Cabeamento MPO-8proporcionará melhor utilização da fibra e um caminho de atualização mais limpo para 400G e além.

Como funciona um conector MPO-12?

Um conector MPO organiza as fibras em uma linha linear dentro de um terminal moldado-de precisão. Na versão de 12 fibras, todas as 12 fibras ficam em uma única fileira, mantidas em tolerâncias de espaçamento apertadas que permitem perda de inserção inferior a 0,5 dB por par acoplado quando devidamente limpas e alinhadas.

Conectores macho vs. fêmea

Os conectores MPO são macho (com pinos de alinhamento) ou fêmea (sem pinos). Os pinos de um conector macho se encaixam nos orifícios correspondentes de um conector fêmea para garantir um alinhamento preciso de núcleo-a{2}}núcleo. Equipamentos ativos - switches, transceptores, placas de linha - quase sempre usam uma porta MPO macho (fixada). Isso significa que qualquer cabo conectado diretamente ao equipamento deve ser fêmea (sem pinos) para encaixar corretamente e evitar danos aos pinos do transceptor. Este detalhe é fácil de ignorar durante a aquisição e é uma fonte comum de erros de campo.

Orientação e posição chave 1

Cada conector MPO possui uma chave (uma saliência no invólucro) e um ponto ou marcação branca que indica a posição 1 da fibra. A orientação correta da chave - chave para cima vs. chave para baixo - determina como as posições da fibra são mapeadas em uma conexão acoplada. Ignorar a orientação durante o pedido ou instalação é uma das maneiras mais rápidas de criar uma incompatibilidade de polaridade.

Polaridade: o detalhe que causa os erros mais caros

A polaridade garante que cada fibra de transmissão se conecte à fibra de recepção correta na extremidade do link. Se errar, o canal não acenderá - mesmo que tudo pareça fisicamente conectado.

OPadrão ANSI/TIA-568.3-Edefine três métodos de polaridade primários para sistemas MPO - Método A, Método B e Método C - mais dois métodos universais mais recentes (U1 e U2) introduzidos na revisão de 2022. Cada método especifica uma combinação diferente de tipo de cabo tronco (Tipo A, B ou C), orientação do adaptador e estilo de patch cord para manter a continuidade de transmissão-para{7}}recepção no link.

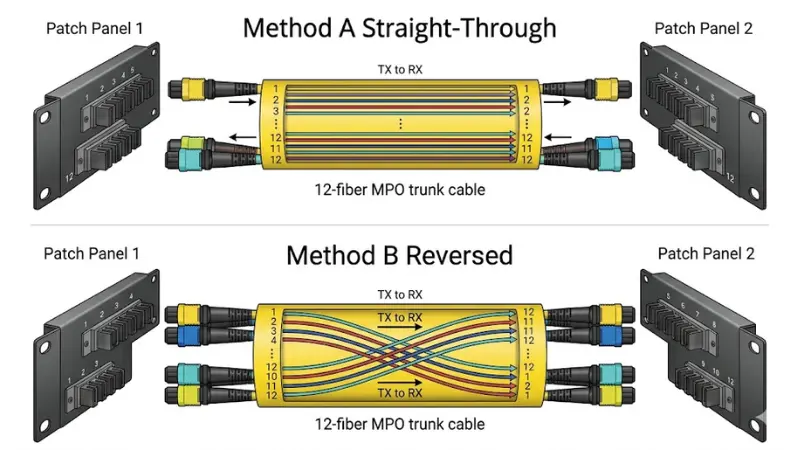

Na prática, o Método A e o Método B são os mais amplamente utilizados. O Método A usa um tronco direto-com adaptadores de tecla-para cima/chave-para baixo, enquanto o Método B usa um tronco invertido com adaptadores de tecla-para cima/chave-para cima. A regra crítica é esta: escolha um método para todo o projeto e verifique-o antes de fazer qualquer pedido.

Montagens MPO pré{0}}terminadas normalmente são criadas sob encomenda e muitas vezes não-retornáveis. A Fluke Networks alerta que a confusão de polaridade frequentemente leva à descoberta de cabos ou patch cords incorretos somente após a instalação - resultando em atrasos no projeto e custos de substituição. Investir tempo na documentação de polaridade durante o projeto é muito mais barato do que retrabalhar os troncos instalados.

Escolhendo o tipo de fibra correto: OM3, OM4 ou modo-único

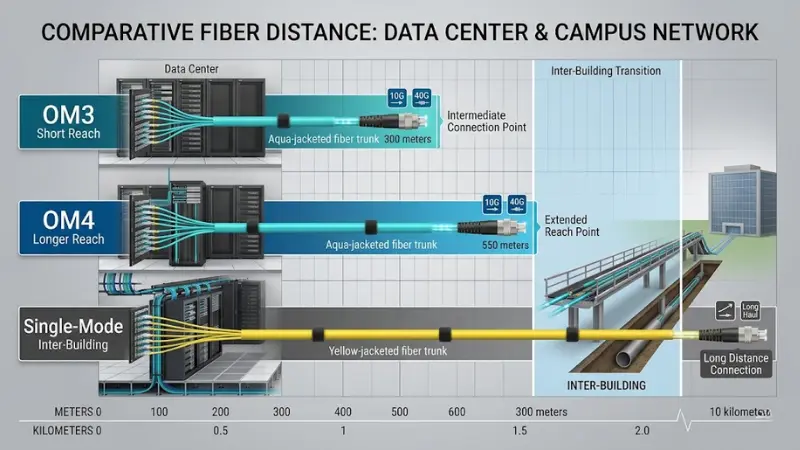

O grau de fibra dentro do seu cabo MPO-12 determina até onde você pode empurrar um link antes que a qualidade do sinal diminua. Para implantações multimodo, a decisão geralmente se resume aOM3 versus OM4.

De acordo com os estudos publicados da Corning sobre comprimento de canal-de data center, cerca de 90 a 95% dos links OM3 e OM4 implantados em data centers operam a distâncias de100 metros ou menos. Em taxas Ethernet padrão, o OM3 oferece suporte a links 10G de até 300 m e links ópticos paralelos-de 40G/100G até 100 m. OM4 estende esses números para 550 m em 10G e 150 m em 40G/100G - uma vantagem significativa se as distâncias entre-linhas ou entre{17}}salas ultrapassarem 100 m.

Uma diretriz prática: se todas as suas execuções multimodo permanecerem bem abaixo de 100 m e você for sensível ao orçamento-, o OM3 lidará confortavelmente com 10G e 40G. Escolha o OM4 quando precisar de maior alcance, planejar migrar para velocidades mais altas ou simplesmente quiser mais margem contra perda de conector e acréscimos de-rotas de cabos ao longo do tempo. Para uma comparação mais profundatipos de fibra multimodo, incluindo OM5, consulte nosso guia dedicado.

Para distâncias além do alcance multimodo - inter-links de edifícios, conexões de metrô ou qualquer percurso superior a algumas centenas de metros -fibra-monomodoé a escolha clara. Os assemblies-MPO{3}}12 de modo único estão disponíveis e são cada vez mais usados ​​em ambientes de aplicação de patches de modo único de alta-densidade.

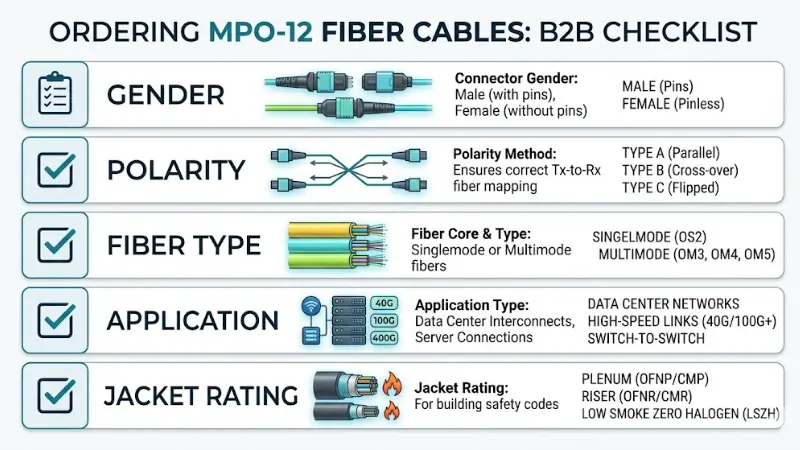

Lista de verificação de compra: cinco coisas para confirmar antes de fazer o pedido

Os cabos MPO-12 geralmente são montados-personalizados e não podem ser devolvidos. Errar até mesmo em um parâmetro pode significar semanas de atraso. Confirme estes cinco itens antes de fazer um pedido:

1.

2. Gênero do conector em cada extremidade.

3. Determine qual extremidade se conecta ao equipamento ativo (precisa de fêmea/despinada) e qual extremidade se conecta a um patch panel ou adaptador de tronco (verifique a configuração dos pinos do adaptador). Se ambas as extremidades corresponderem aos adaptadores, você pode precisar de macho-para-fêmea ou fêmea-para-fêmea, dependendo do tipo de adaptador.

4.

5. Método de polaridade.

6. Verifique se o padrão do seu projeto é Método A, B, C, U1 ou U2 de acordo com ANSI/TIA-568.3-E. Certifique-se de que o tipo de cabo tronco, a orientação do adaptador e os patch cords duplex estejam todos especificados para corresponder.

7.

8. Tipo e grau de fibra.

9. SelecioneOM3, OM4ou modo único-com base nas distâncias do link, tipo de transceptor e planos de migração futuros.

10.

11. Tipo de aplicativo.

12. Você está solicitando um cabo tronco (MPO-para-MPO), umcabo breakout/fanout(MPO-para-LC) ou um conjunto de patches? Cada um tem diferentes requisitos de mapeamento-de conector e fibra.

13.

14. Classificação da jaqueta e ambiente.

15. Confirme se você precisa de revestimento-com classificação plenum (OFNP), classificação-de riser (OFNR) ou LSZH com base em seus códigos de construção e caminho de instalação. Este não é um detalhe a ser decidido após a chegada do cabo.

Erros comuns e como evitá-los

Padrão para MPO-12 para cada novo link

Em projetos de modernização ou brownfield, o MPO-12 costuma ser a escolha certa. Mas para uma estrutura óptica paralela greenfield, avalie seConectividade MPO de 8 fibraseliminaria o desperdício de fibras e simplificaria seu caminho para 400G.

Pedido apenas por contagem de fibras

Um “cabo MPO de 12 fibras” não é uma especificação completa. Sem confirmar o gênero, o tipo de polaridade, o grau de fibra e o estilo de aplicação, você corre o risco de receber uma montagem que se ajusta fisicamente, mas cria uma falha de polaridade ou incompatibilidade de gênero no local.

Negligenciar o planejamento do breakout

Se seu equipamento ativo usa portas LC duplex, você precisa de uma estratégia de breakout clara - cassetes, painéis adaptadores ou cabos fanout - entre seu backbone MPO-12 e o equipamento. Esquecer esta etapa leva a improvisações de última hora que prejudicam a vantagem de densidade para a qual você escolheu o MPO em primeiro lugar.

Ignorando a limpeza do conector antes do primeiro uso

Os terminais MPO têm 12 extremidades-de fibra em um único conector. Mesmo uma pequena partícula de poeira em uma fibra pode levar a perda de inserção acima das especificações e causar erros de link intermitentes. Sempre inspecione e limpe os conectores MPO antes de encaixá-los, usando umFerramenta de limpeza MPO.

Perguntas frequentes

O MPO-12 pode suportar 40G e 100G?

Sim,. 40GBASE-SR4 e 100GBASE-SR4 transmitem através de 8 fibras, e um conector MPO-12 pode transportar essas 8 fibras ativas (posições 1–4 e 9–12 em uma pinagem padrão). No entanto, as quatro fibras centrais permanecem sem utilização, razão pela qual o Base-8 MPO foi desenvolvido como uma alternativa mais eficiente para estas aplicações específicas.

O MPO-12 é melhor que o MPO-8?

Nenhum dos dois é universalmente melhor. MPO-12 é a escolha mais forte para consolidação de backbone duplex e ambientes com infraestrutura Base-12 existente. MPO-8 é mais eficiente para links ópticos paralelos (40G, 100G, 400G) que usam nativamente 8 fibras. A melhor arquitetura depende do seu mix de aplicações e da planta existente. Para uma comparação completa, veja nossoGuia de fibra MPO/MTP.

Qual é a diferença entre MPO e MTP?

MPO (Multi-fiber Push On) é um padrão de conector definido pela IEC 61754-7. MTP é uma marca da US Conec para um conector que atende e excede o padrão MPO com tolerâncias mais restritas e um design de caixa removível. Os conectores MTP são totalmente compatíveis com conectores MPO genéricos. Na aquisição, o que mais importa é que o conector atenda às especificações de-perda de inserção e perda de retorno exigidas pelo seu aplicativo.

Preciso de conectores MPO-12 macho ou fêmea?

As portas de equipamentos ativos (transceptores, placas de linha) são quase sempre masculinas (fixadas). Qualquer cabo conectado diretamente ao equipamento ativo deve ser fêmea (sem pinos) nessa extremidade. Para conexões de tronco-a{3}}tronco por meio de um painel adaptador, você precisará de um conector fixado e um não fixado por par acoplado. Sempre verifique o gênero de cada interface no seu link antes de fazer o pedido.

Posso quebrar os conectores MPO-12 para LC?

Sim. UmCabo breakout de MPO-para{1}}LCou um módulo cassete MPO-para{1}}LC pode distribuir um único tronco MPO de 12-fibras em seis conexões LC duplex. Este é um dos padrões de implantação mais comuns para conectar backbones MPO a equipamentos de porta duplex emambientes de data center de alta-densidade.

OM3 ou OM4 são melhores para um cabo MPO-12?

Para a maioria dos data centers com menos de 100 m, tanto o OM3 quanto o OM4 funcionarão. OM4 oferece alcance adicional de - 150 m em 40G/100G em comparação com 100 m para OM3 - e um orçamento de perda maior, o que pode ser importante em links entre-linhas ou entre{11}}halls mais longos. Se as suas distâncias são curtas e o orçamento é um fator importante, o OM3 é uma escolha confiável. Se você deseja mais margem ou antecipa atualizações de velocidade, o OM4 vale o modesto prêmio. Veja nossoComparação OM3 vs. OM4para especificações detalhadas.

Qual método de polaridade devo escolher para MPO-12?

O padrão ANSI/TIA-568.3-E define os métodos A, B, C, U1 e U2. O Método A (tronco direto-) e o Método B (tronco reverso) são os mais comuns. O Método B geralmente é preferido para links ópticos diretos de MPO-para-MPO paralelo-, enquanto o Método A combinado com cassetes modulares é amplamente usado em arquiteturas de breakout duplex. A regra mais importante é padronizar um método em todo o projeto e verificar se todos os componentes - troncos, adaptadores e patch cords - correspondem a esse método antes da instalação.

O MPO-12 ainda é uma boa escolha para implantações de novos data centers?

Depende do seu mix de aplicativos. Para empresas que implantam predominantemente conexões duplex 10G com cabeamento estruturado, o MPO-12 continua sendo uma solução de backbone comprovada e-com boa relação custo-benefício. Para ambientes de hiperescala ou nuvem que criam óptica paralela de 100G e 400G, a MPO Base-8 é cada vez mais a arquitetura preferida. Muitas implantações no mundo real usam uma combinação de ambos, com componentes de conversão conectando os dois quando necessário. Para orientação sobreSeleção de cabeamento de fibra 100G, veja nosso artigo dedicado.
