Fibra MPO/MTP: a verdadeira conversa que você precisa antes da construção do seu próximo data center

Em novembro passado, recebi uma ligação de um cliente em Phoenix. Eles tinham acabado de preparar uma coluna vertebral de 100G-construção em folha-seis meses de planejamento, lindo gerenciamento de cabos, tudo-codificado por cores. Metade dos uplinks não negociaria.

Acontece que alguém pegou uma caixa de baús Tipo B para um design Tipo A. As caixas pareciam idênticas. Os números das peças diferiam em um dígito.

Quatro horas de solução de problemas. Um voo às 6h para o engenheiro-chefe. Danos finais: US$ 14.200 em mão de obra emergencial, mais US$ 1.847 pela passagem aérea de última hora. Ainda tenho a captura de tela da fatura em algum lugar.

É por isso que estou escrevendo isso. A fibra MPO/MTP não é ciência de foguetes, mas os detalhes irão destruí-lo se você não prestar atenção. E a penalidade aumenta de acordo com sua contagem de portas-se bagunçar um patch LC, você perde um link. Bagunce um tronco MTP, você perde doze.

MPO vs MTP: vamos acabar com essa confusão

Eu recebo essa pergunta constantemente. "O MTP é apenas um MPO caro?"

Mais ou menos. Mas isso é como perguntar se um Lexus é apenas um Toyota caro. Tecnicamente sim, praticamente não.

MPO é um padrão de conector. IEC 61754-7, TIA-604-5 – a sopa de letrinhas usual. Qualquer fábrica com molde de ponteira pode eliminar conectores MPO.

MTP é a marca da US Conec. Eles inventaram o formato multi-push-de fibra e depois passaram décadas refinando-o. Mesma área ocupada, tolerâncias mais restritas, melhores materiais.

Aqui está o que a maioria dos gráficos de comparação não percebe: esqueça o debate sobre braçadeiras de plástico-versus{1}}de metal. Isso é uma distração.

O pino guia elíptico é todo o jogo.

O MPO padrão usa pinos-guia redondos. Quando você conecta dois conectores, os pinos redondos podem oscilar levemente na luva de alinhamento-talvez um mícron aqui, um mícron ali. Não parece muito. Mas faça isso 200 vezes e o padrão de desgaste ficará irregular. As posições externas das fibras começam a flutuar. Sua perda de inserção aumenta.

Pinos elípticos do MTP? Eles-se autocentram. Todas as vezes. Você pode sentir a diferença ao conectá-los-há um clique definitivo quando o alfinete se encaixa, em comparação com aquela vaga consistência que você obtém com o MPO barato.

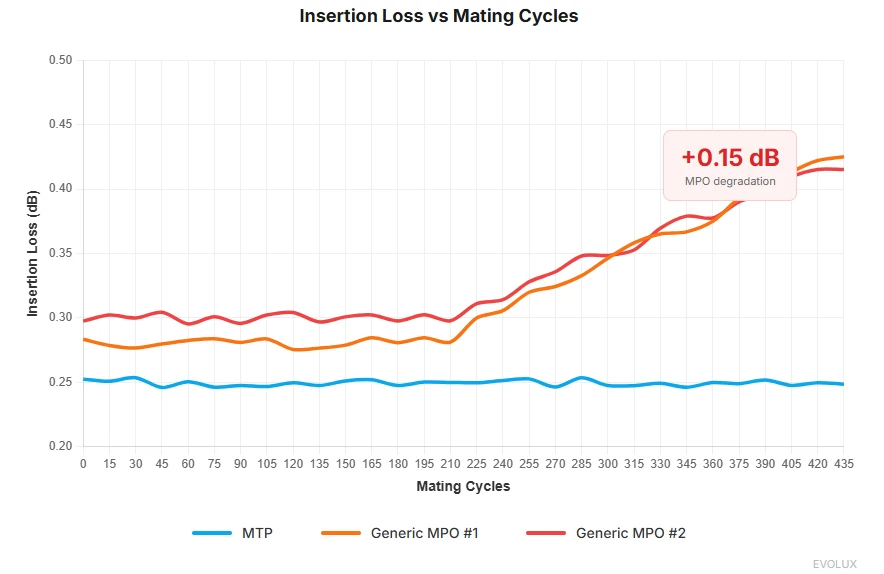

Realizamos um teste de tortura no ano passado: 437 ciclos de acoplamento em seis amostras de conectores diferentes. No ciclo 300, dois dos MPOs genéricos apresentavam degradação de 0,15 dB nas posições 1 e 12. Os MTPs? Linha plana através do ciclo 400.

Esses 0,15 dB não parecem assustadores até que você empilhe três pontos de acoplamento em um link de 400G com margem zero de sobra.

O que há dentro dessas coisas

Aula rápida de anatomia, porque entender as entranhas ajuda quando alguma coisa quebra.

A ponteira

Imagine um minúsculo tijolo cerâmico com 12 furos em posições com precisão de cerca de 1 mícron. Um fio de cabelo humano tem 70 mícrons de largura. Estamos falando de 1/70 de um fio de cabelo.

Nos conectores MTP, o ferrolho flutua sobre molas. Por que? Porque quando você junta dois conectores, eles nunca ficam perfeitamente alinhados. O flutuador permite que o micro{2}}ajuste da ponteira para que a pressão de contato se espalhe uniformemente em vez de desbastar um canto até o esquecimento.

Esse mecanismo de mola também é o motivo pelo qual você não deve-apertar firmemente os conectores MTP ao encaixá-los. Já vi técnicos uni-los como se estivessem apertando porcas. O objetivo do flutuador é permitir que o conector encontre seu próprio alinhamento. Basta empurrar até ouvir um clique. Feito.

Os pinos-guia

Já falei sobre o design elíptico. Os próprios pinos são de liga endurecida-e sobrevivem a milhares de inserções sem crescer rapidamente.

Os conectores macho possuem os pinos. Os conectores fêmeas possuem furos. Parece óbvio, mas já vi pessoas tentando acasalar macho-com-macho às 2 da manhã em um armário escuro. Não funciona. Pergunte-me como eu sei.

A Habitação

Os invólucros MTP padrão são de -peça única-, a polaridade e o gênero são definidos na fábrica. Se você fizer o pedido errado, estará devolvendo cabos ou comprando painéis adaptadores.

Aqui está algo que as folhas de dados não lhe dirão: em locais de borda ou ambientes industriais não controlados pelo-clima{1}}, as caixas de plástico MPO baratas ficam quebradiças depois de alguns anos. Em nosso laboratório de testes de estresse, comparamos caixas MTP genuínas com imitações genéricas sob ciclos térmicos extremos. Muitos fabricantes cortam custos misturando excesso de material reciclado em seus moldes de carcaça-isso causa degradação da cadeia molecular que é invisível a olho nu. Porém, após testes de ciclagem térmica (-40 graus a +75 graus), a resistência à fadiga da trava cai mais de 40%. Recebemos conectores “desintegrados” devolvidos de clientes, e a análise de desmontagem mostra consistentemente a clássica fragilização do material. É por isso que insistimos em usar apenas resina virgem de polieterimida (PEI) de alta especificação. Custa mais no papel, mas garante que seus conectores ainda funcionem com o mesmo clique nítido após dez anos no data center.

O MTP PRO corrige o problema de configurabilidade (falaremos mais sobre isso depois), mas, por enquanto, saiba:-verifique três vezes suas especificações antes de fazer o pedido. O processo de RMA para um cabo tronco de US$ 400 leva três semanas.

Polaridade. Preste atenção aqui.

Vou gastar muito tempo nesta seção porque os erros de polaridade são responsáveis ​​por talvez 60% das chamadas de solução de problemas de MPO que participei. É chato. É tedioso. E isso destruirá totalmente a sua noite de quinta-feira se você ignorá-lo.

A fibra duplex é simples. Tx para Rx, Rx para Tx. Uma criança poderia descobrir isso.

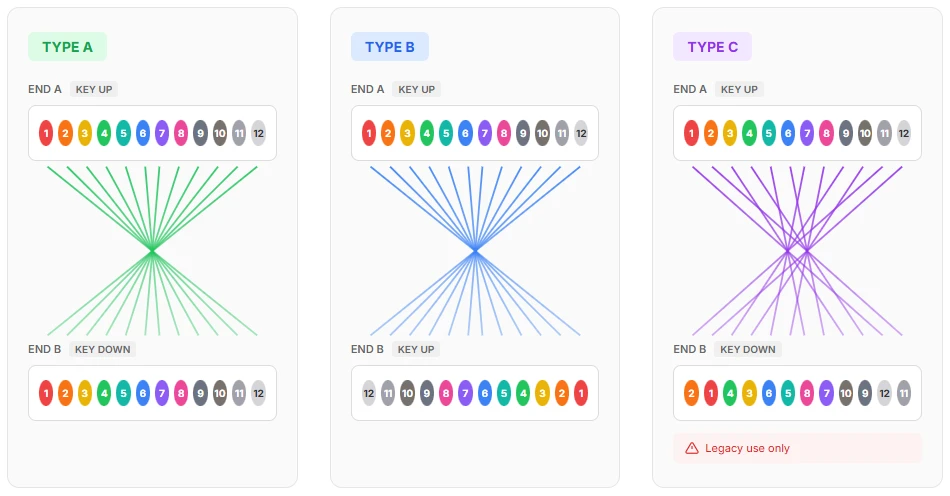

Doze fibras em um conector? Cada posição é importante. E há três-TRÊS-maneiras diferentes pelas quais os fabricantes conectam esses cabos.

Tipo A

Aumente a tecla em uma extremidade e pressione a tecla na outra. O cabo espelha internamente o conjunto de fibras. A posição 1 vai para a posição 1, mas a inversão física significa que os pares se alinham corretamente para rupturas duplex.

Tipo B

Ambas terminam em chave. O cabo troca pares adjacentes: 1↔2, 3↔4, 5↔6 e assim por diante. Comum para transceptores SR4.

Tipo C

Eu pessoalmente odeio o Tipo C. O padrão inclui isso, claro. Mas na prática? É uma armadilha.

O Tipo C faz uma virada de par em cima da virada do Tipo A. A única vez que o vi usado corretamente foi em uma configuração herdada da Cisco muito específica e, mesmo assim, o técnico que o instalou não deixou nenhuma documentação. Passamos dois dias fazendo-engenharia reversa do mapa de polaridade.

Meu conselho: a menos que você esteja combinando a infraestrutura existente do Tipo C, finja que ela não existe. Você dormirá melhor.

Por que isso é importante na vida real

Aqui está um típico caminho de folha-de lombada:

Interruptor Spine → Tronco Tipo B → Patch Panel MTP → Patch Tipo A → Interruptor Leaf

Tudo funciona. Agora imagine que alguém-talvez um empreiteiro, talvez um técnico apressado do-turno noturno-troque aquele baú Tipo B por um Tipo A. As caixas pareciam semelhantes. As etiquetas eram pequenas.

O que acontece? Conectividade parcial. As fibras 1-2 funcionam. As fibras 3-4 não. As fibras 5-6 funcionam. E assim por diante.

O sintoma se parece exatamente com um transceptor defeituoso. Ou um conector sujo. Ou uma quebra de fibra. Você perderá horas perseguindo fantasmas antes que alguém finalmente libere o mapeador de polaridade e descubra o verdadeiro problema.

Como fabricante, o mais assustador não são esquemas de fiação complexos-são "erros de produção ocultos". Em mais de{2}}mais de uma década de experiência em fabricação, vimos o que acontece quando os processos de montagem não possuem controles adequados. O modo de falha mais comum? Erros de polaridade decorrentes da rotação da fita de fibra durante a terminação. Sem a verificação automatizada, trabalhadores cansados ​​podem inadvertidamente girar a faixa de opções em 180 graus,-um erro invisível a olho nu, mas devastador para o link. Os relatórios de análise de falhas da indústria sugerem que isto representa cerca de 1% dos cabos provenientes de instalações sem medidas de segurança. Em nossa linha de produção, aplicamos testes de polaridade totalmente automatizados-cada cabo gera uma impressão digital de polaridade exclusiva antes de ser enviado. A gestão da polaridade não deve depender da sorte do instalador; ele precisa ser bloqueado na fábrica por meio de proteção física e inspeção automatizada.

Depois desse pesadelo, estabelecemos uma regra rígida: em qualquer implantação grande, puxamos-testamos aleatoriamente 5% dos cabos antes de irem para a bandeja. Verifique o mapeamento real da fibra, não o adesivo. Nunca confie no rótulo.

A correção

Documento. Tudo.

Antes de passar um único cabo, crie um mapa de polaridade. Planilha, diagrama do Visio, esboço de guardanapo-Não me importo. Basta escrever:

Que tipo de cabo vai para onde

Qual direção a chave está voltada em cada extremidade

Qual é o mapeamento esperado-para{1}}fibra

Identifique ambas as extremidades de cada cabo com o tipo de polaridade. Não apenas o número da peça-a polaridade real. Eu uso fita colorida: azul para A, amarela para B. Baixa-tecnologia, mas funciona.

Um cliente com quem trabalho imprime códigos QR vinculados ao seu banco de dados de documentação. Exagero? Talvez. Mas eles não tiveram um incidente de polaridade em três anos.

Observação: esse caminho de dois-segmentos mantém a polaridade correta para ruptura 4×25G. Troque qualquer um dos cabos sem recalcular e você estará solucionando problemas à meia-noite.

Perda Orçamentária Matemática

Cada link óptico possui um orçamento de energia. O transmissor emite X dBm. O receptor precisa de pelo menos Y dBm. A diferença é o seu orçamento de perdas-que é o que você gasta em atenuação de fibra, perdas de conectores e emendas.

Na 10G, os orçamentos para perdas eram generosos. Você poderia usar conectores de lixo e ainda ter margem.

Em 100G, a matemática fica mais precisa.

Em 400G, você está contando décimos de dB como um avarento contando centavos.

100GBASE-Exemplo SR4

O IEEE oferece perda total de canal de 1,9 dB para 100G SR4 sobre OM4 a 100 metros.

Vamos construir um link realista:

100m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dois acoplamentos MTP (switch→painel, painel→patch)

Se você usar MPO genérico a 0,75 dB cada:

Isso não é margem. Essa é a barra de erro no seu equipamento de teste.

Uma partícula de poeira em uma das extremidades-e você está acima do orçamento. Um cabo um pouco mais longo, acima do orçamento. Um conector que veio de um turno de sexta-feira à tarde na fábrica, acima do orçamento.

Mesmo link com MTP Elite a 0,35 dB cada:

Agora você pode respirar. A poeira acontece. As temperaturas oscilam. Envelhecimento das fibras. Essa margem de 0,85 dB absorve o mundo real.

A analogia da viagem

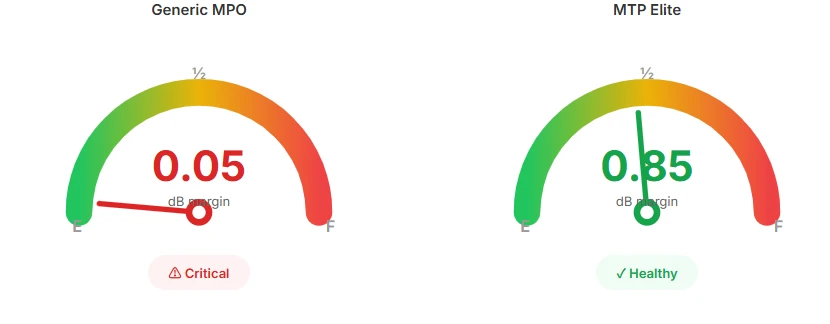

Pense na perda de orçamento como dirigir-pelo país com um tanque de gasolina que você não consegue abastecer.

MPO genérico começa com meio tanque. Viagens curtas? Multar. Mas tente ir de Phoenix a Denver e você estará suando a cada quilômetro, chegando ao posto de gasolina cheio de fumaça.

MTP Elite começa você ao máximo. Mesmo destino, mas agora você pode fazer um desvio, ligar o AC e não entrar em pânico quando chegar ao trânsito de obras.

O destino (sua taxa de dados) não muda. Sua margem para surpresas sim.

MTP Elite vs Standard: Quando pagar o prêmio

A US Conec vende duas classes:

MTP padrão:Perda de inserção máxima de 0,50 dB. O típico é cerca de 0,35 dB.

Elite MTP:Máx. 0,35dB. O típico é 0,15-0,25 dB.

Elite custa de 15 a 30% mais dependendo da quantidade de fibras e do fornecedor. Vale a pena?

É assim que penso sobre isso.

Vá para Elite quando:

Sua matemática de perda deixa menos de 0,5 dB de margem depois de tudo somado

Você tem três ou mais pontos de acasalamento no caminho

Você está fazendo 400G agora ou estará dentro de 3 anos

O cabo é uma infraestrutura de backbone que ficará nas paredes por uma década

Padrão é bom quando:

Links abaixo de 50m com apenas 1-2 acasalamentos

Margem confortável de 40G ou 100G

De qualquer forma, patch cords que você substituirá todos os anos-por que pagar mais por consumíveis?

Orçamento genuinamente apertado e você fez as contas para provar que funciona

Minha regra geral: Elite para troncos, Padrão para patches.

Aqui está a lógica. Os baús ficam no teto, embaixo do chão, pelas paredes. Eles ficam lá por 7-10 anos. Essa é a base da sua rede – você absolutamente não pode baratear as margens de perda de infraestrutura que não tocará por uma década.

Do ponto de vista da precisão de fabricação, a diferença entre as classes Elite e Standard não é apenas 0,1 dB no papel. A produção de conectores de classe-Elite requer super-polimento estendido da face final-e rejeição de quaisquer ponteiras com parâmetros de geometria limítrofes, como deslocamento de vértice. Minha-recomendação final aos clientes: os troncos devem ser Elite. Depois que os conectores tronco são enterrados em bandejas de cabos, seus pontos de encaixe são fixados. Os patch cords são fluidos e são trocados constantemente. Se a geometria da ponteira do tronco não for perfeita, não importa quão bons sejam os seus patch cords,-a pressão do contato físico sempre será irregular. Gaste dinheiro com componentes de precisão que não se movem. Essa é a filosofia de custos que realmente faz sentido na produção.

Remendos? Eles são consumíveis. Os técnicos de operações os arrancam, redirecionam, pisam neles e acidentalmente rolam cadeiras sobre eles. A vida útil média é de seis meses a um ano antes de serem trocados. Gastar dinheiro premium em remendos Elite enquanto executa troncos marginais é uma inversão de marcha -você está polindo a maçaneta enquanto a base racha.

Uma exceção: se você estiver-conectando-se por meio de uma sala-me encontre em um colo, use Elite em qualquer lugar. Você não pode controlar a qualidade do cabo do outro lado do painel de transferência.

MTP PRO: reparos de campo que realmente funcionam

O MTP tradicional bloqueia a polaridade e o gênero na fábrica. Pedido errado? Devolva-o, espere três semanas, explique ao seu gerente de projeto por que o cronograma atrasou.

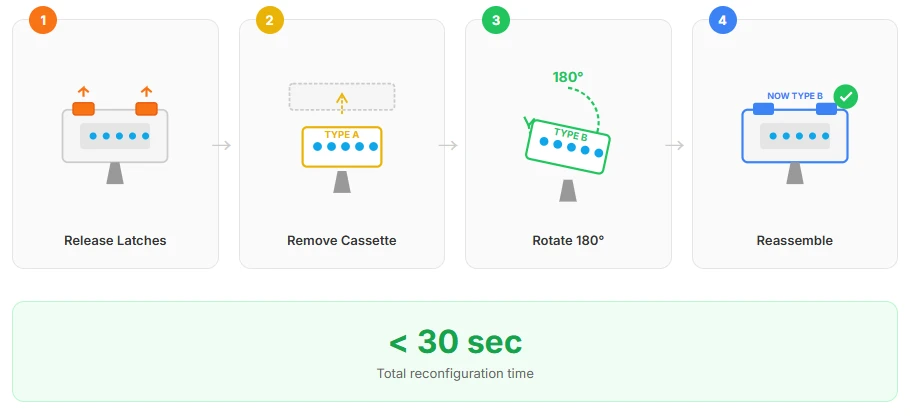

MTP PRO permite alterar a polaridade (Tipo A ↔ Tipo B) e gênero (masculino ↔ feminino) no campo. Não há ferramentas especiais para polaridade-basta abrir a caixa. A troca de gênero precisa de uma ferramenta de extração de pins, mas ainda é um trabalho de 30 segundos.

O prêmio é de 20 a 40% sobre o MTP padrão. Parece íngreme.

Mas vamos fazer as contas-com uma bagunça:

Se você estiver fazendo uma grande implantação com alguma ambiguidade sobre o que já está instalado, o MTP PRO se paga na primeira vez que algo não corresponde ao desenho.

Para ambientes de colocation ou gerenciados por terceiros, normalmente recomendamos que os clientes especifiquem o MTP PRO diretamente. Naqueles cenários de "caixa preta" em que você não pode prever a polaridade ou o gênero do outro extremo, a-capacidade de mudança de campo do PRO não é apenas conveniente-é uma segurança. Vimos clientes encerrarem dez{5}}mil-projetos de fibra inteiros por uma semana porque ambas as extremidades eram masculinas. Como fabricantes, produzimos conectores da série-PRO para devolver a autoridade de configuração ao campo,-eliminando os riscos da cadeia de suprimentos causados ​​por lacunas-de comunicação em estágio inicial.

Para compilações pequenas e bem{0}}documentadas em que você controla todas as variáveis? Padrão está bem.

MTP-16: Pare de desperdiçar fibra

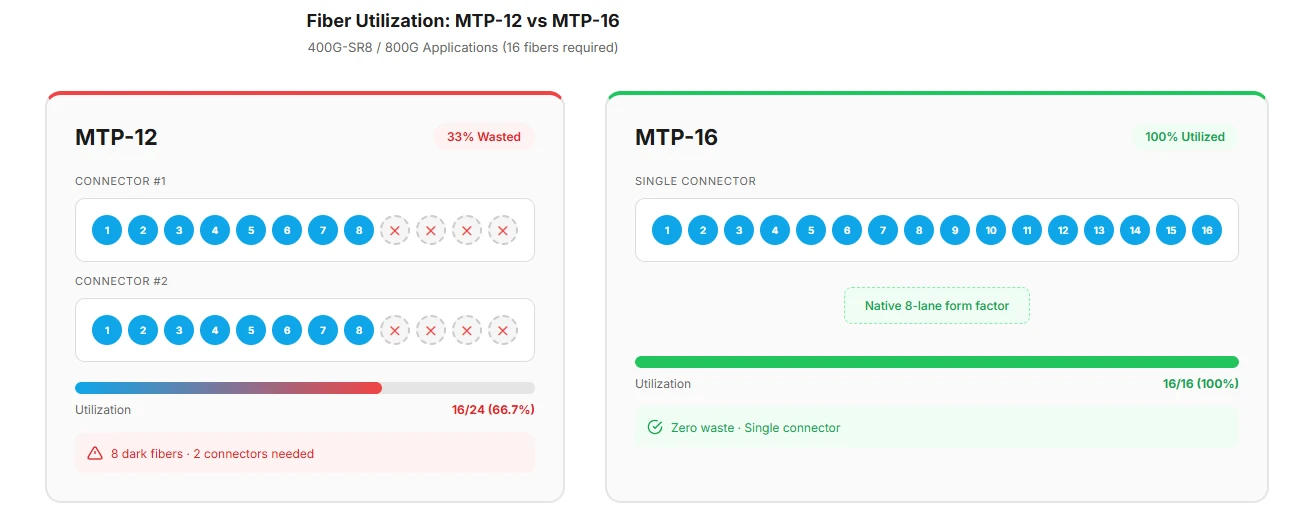

Segredo sujo sobre o MTP de 12 fibras: ele desperdiça um terço de sua fibra para aplicações de 8 pistas.

40G usa 4 pistas (8 fibras). 100G usa 4 pistas (8 fibras). 400G usa 8 pistas (16 fibras). 800G usa 8 pistas (16 fibras).

MTP-16 corrige isso. Dezesseis fibras, oito pares duplex, zero desperdício.

Para 400G-SR8 e a próxima onda de 800G, o MTP-16 é o formato nativo. Se você estiver criando uma nova infraestrutura de treinamento de IA,-aqueles clusters de GPU que precisam de 400G ou 800G entre cada nó, padronize agora em MTP-16. O delta do custo é insignificante e você não destruirá troncos de 12 fibras em dois anos.

Ouvi de um contato do hyperscaler no mês passado: eles já se comprometeram com o MTP-16 para todas as novas construções. A melhoria na utilização das fibras por si só justificou a mudança de ferramental.

Fim-Inspeção facial: a parte chata que salva você

Vou ser breve porque é o tópico menos interessante. Mas pular isso é o motivo pelo qual as pessoas queimam transceptores de US$ 2.000.

Os conectores MTP possuem 12, 16 ou 24 fibras em um terminal. Uma partícula de contaminação em uma fibra retém todo o conector. As chances de contaminação aumentam com a contagem de fibras.

IEC 61300-3-35 define limpo. Aqui está o resumo:

Essa zona central-25 mícrons é brutal. Uma partícula de poeira. Um. E seu link 400G começa a gerar erros de CRC.

Não é possível inspecionar manualmente 12+ fibras por conector e por extremidade de cada cabo. Obtenha uma sonda MTP automatizada (US$ 4.000-8.000). Ele se paga na primeira vez que você detecta contaminação antes do acasalamento, em vez de depois de substituir um transceptor.

Protocolo de limpeza:

1. Inspecione primeiro. Sempre.
2. Se estiver sujo: limpe a seco. Funciona 80% do tempo.
3. Ainda sujo: IPA wet clean.
4. Inspecione novamente-antes do cruzamento.
5. Falha após a limpeza úmida? O conector pode estar danificado. Não force.

Uma coisa que os novatos erram: eles presumem que a limpeza úmida é sempre mais completa do que a seca. Nos conectores MTP, isso é um desastre esperando para acontecer. Resíduos de IPA que não evaporam completamente criam micro-armadilhas pegajosas nos orifícios dos pinos-guia-e essas armadilhas atraem mais poeira do que você começou.

Sob um microscópio de fábrica de 400x, muitas vezes vemos o assassino invisível deixado para trás pela “limpeza úmida”: filmes de resíduos de IPA. Muitos clientes usam limpador de placas ou álcool-de alta concentração, mas se a proporção da mistura estiver errada ou a evaporação for incompleta, a tensão superficial do líquido literalmente "trava" as partículas finas diretamente nos orifícios dos pinos-guia do MTP. É por isso que alguns cabos testam bem recém-saídos da caixa, mas apresentam perda de picos após apenas alguns ciclos de acoplamento. Nossa recomendação de chão de fábrica: a lavagem a seco cuida de noventa por cento dos casos. Se a limpeza úmida for absolutamente necessária, use solventes de limpeza especializados-livres de resíduos, seguidos de purga de nitrogênio-de alta pressão. O objetivo é preservar a "integridade virgem" da-face-extremidade da fibra, sem degradá-la quimicamente com tratamento excessivo.

Nossa regra: limpe primeiro a seco, sempre. Guarde a limpeza úmida para contaminação teimosa-oleosidade da pele dos dedos do técnico, resíduos de adesivo e esse tipo de coisa. E se você fizer uma limpeza úmida, siga imediatamente com duas passagens de pano seco. Pense no MTP como uma óptica de precisão: quanto mais seco, mais seguro.

Um detalhe que muitas vezes passa despercebido: o design da tampa contra poeira é mais importante do que as pessoas imaginam. As tampas que prendem com muita força forçam os técnicos a puxar a capa durante a remoção, potencialmente estressando o conjunto do ferrolho. Quando projetamos nossas tampas contra poeira, projetamos especificamente a tensão de aderência para equilibrar a proteção contra contaminação e a facilidade de remoção-firmes o suficiente para permanecerem no lugar durante o manuseio, soltas o suficiente para que você não tenha que lutar com elas às 2 da manhã em um armário escuro.Coisas pequenas como essas não estão em nenhuma folha de dados.

Quadro de Decisão

Aqui está a folha de dicas. Mas leia os asteriscos-é onde está a verdadeira orientação.

Os asteriscos:

⚠️ Perto de equipamentos HVAC ou compressores?A vibração afrouxa as conexões com o tempo. Use MTP (braçadeiras de metal), mesmo que a matemática da perda diga que genérico está bom.

⚠️ Ambiente de laboratório com reconfiguração constante?MTP PRO, mesmo que a polaridade seja “conhecida”. Os planos mudam. Evite a dor de cabeça.

⚠️ Conectando-se a troncos MPO genéricos existentes?Não desperdice dinheiro com patches Elite-atualize os troncos primeiro. Uma corrente é tão forte quanto o elo mais fraco.

⚠️ Colo me-sala de reunião?Elite em todos os lugares. O problema da colocation é o seguinte: você não pode inspecionar o que está do outro lado do painel de demarcação. Você não tem ideia se eles estão usando jumpers de qualidade ou a coisa mais barata que seu departamento de compras poderia encontrar. O que você pode controlar é o seu lado da conexão. Ir para Elite no seu final cria uma margem extra de 0,3 dB-e em um ambiente de "caixa preta" onde você está cego para metade do link, essa margem geralmente é a diferença entre uma luz verde sólida e um alarme amarelo oscilante.

Para troncos de fibra MPO/MTP, cassetes e módulos breakout que cobrem toda essa gama, você pode encontrar especificações detalhadas e disponibilidade de estoque noCatálogo EVOLUX. Nossa seção de conectores de fibra óptica inclui variantes MTP{3}}12, MTP-16 e PRO, todas fabricadas com os controles de qualidade e protocolos de inspeção discutidos ao longo deste guia.

A fibra MPO/MTP não é complicada quando você internaliza três coisas:

A qualidade do conector aumenta com a velocidade.40G perdoa desleixo. 400G não.

Os erros de polaridade se parecem com tudo, exceto erros de polaridade.Documente antes de instalar.

Os orçamentos de perdas são menores do que você pensa.Faça as contas. Se estiver próximo, atualize as especificações do conector.

E uma opinião pessoal: o MTP Elite em troncos de backbone quase sempre vale o prêmio. A diferença de custo total na construção de um data center é um erro de arredondamento em comparação com uma noite de solução de problemas de emergência.
