Tipos de fibra multimodo explicados: OM1 OM2 OM3 OM4 OM5

Uma-comparação técnica aprofundada para ajudar engenheiros de rede e equipes de compras a selecionar a fibra multimodo certa para sua infraestrutura

Quando uma empresa de logística em Nova Jersey nos procurou no último trimestre para atualizar sua rede de armazéns, ela enfrentou um dilema comum: o cabeamento OM1 existente não suportava os switches 10GbE que haviam acabado de adquirir. O técnico-no local recomendou o OM4, mas isso foi um exagero para percursos com média de 85 metros? Esse cenário ocorre diariamente em data centers, campi e instalações empresariais em todo o mundo.

A seleção de fibra multimodo não se trata apenas de escolher um-cabo codificado por cores-; trata-se de compreender a física da propagação da luz, adequar sua infraestrutura às demandas atuais e futuras de largura de banda e otimizar seu investimento de capital. Este guia vai além das especificações-de nível superficial para explicarpor queessas fibras têm um desempenho diferente ecomopara tomar decisões informadas para sua implantação específica.

O que torna a fibra multimodo “multimodo”

Antes de nos aprofundarmos nas classificações de OM, vamos estabelecer o que distingue a fibra multimodo de sua contraparte-monomodo em um nível fundamental.

A fibra multimodo apresenta um diâmetro de núcleo maior-normalmente 50μm ou 62,5μm em comparação com o núcleo de 9μm do-modo único. Este núcleo maior permite que a luz viaje através da fibra ao longo de vários caminhos simultaneamente, cada caminho representando um “modo” diferente de propagação. Pense nisso como uma rodovia com muitas faixas versus uma{7}}estrada de faixa única: mais faixas significam mais capacidade de tráfego em distâncias curtas, mas a coordenação se torna um desafio em trechos mais longos.

A interface-do{1}}revestimento em fibra multimodo de índice-graduado não é um limite nítido, mas sim uma transição gradual no índice de refração. Este gradiente é projetado com precisão para equalizar o tempo de viagem dos diferentes modos. A luz que viaja perto da borda da fibra segue um caminho físico mais longo, mas se move através de material de índice de-refração-mais baixo (e, portanto, viaja mais rápido), enquanto a luz perto do centro segue um caminho mais curto através de material de índice de-refração-mais alto (movendo-se mais lentamente). Quando perfeitamente sintonizados, todos os modos chegam ao receptor simultaneamente.

Na prática, as tolerâncias de fabrico significam que esta compensação nunca é perfeita. As diferenças de tempo resultantes entre os modos,-chamadas de dispersão modal-em última análise, limitam a largura de banda e a distância de transmissão da fibra. Este é o parâmetro chave que separa OM1 de OM5.

A evolução do LED para o VCSEL: entendendo a revolução da largura de banda

O sistema de classificação OM reflete uma mudança fundamental na tecnologia de fontes de luz que ocorreu no final dos anos 1990 e início dos anos 2000.

A Era do LED (OM1 e OM2)

Os primeiros sistemas multimodo usavam diodos emissores de luz (LEDs) como fonte de luz. Os LEDs produzem uma saída ampla e uniforme que preenche todo o núcleo da fibra, ativando todos os modos disponíveis simultaneamente. Essa condição de “lançamento sobrecarregado” significava que a largura de banda da fibra era determinada pelo desempenho agregado de centenas de modos trabalhando juntos. Alguns modos lentos ou rápidos tiveram impacto mínimo porque a energia do sinal foi distribuída por muitos caminhos.

Os LEDs têm uma limitação fundamental: sua taxa máxima de modulação atinge cerca de 622 Mbit/s. Essa restrição os tornou inadequados para aplicações de velocidade-gigabit, independentemente da capacidade teórica da fibra.

A Revolução VCSEL (OM3, OM4, OM5)

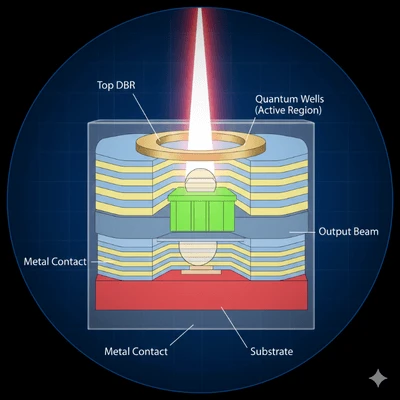

Lasers emissores verticais de-superfície de cavidade- (VCSELs) mudaram tudo. Esses lasers semicondutores oferecem:

Taxas de modulação superiores a 25 Gbit/s (e continuando a melhorar)

Largura espectral mais estreita, reduzindo a dispersão cromática

Maior potência óptica para melhores relações de sinal-para{1}}ruído

Custos de fabricação mais baixos em comparação com lasers{0}com emissão de borda

Perfis de feixe circular que se acoplam eficientemente em núcleos de fibra

No entanto, os VCSELs não preenchem o núcleo da fibra de maneira uniforme. Seu feixe concentrado excita apenas um subconjunto de modos disponíveis-geralmente aqueles próximos ao centro da fibra. Esta condição de “lançamento restrito” significa que quaisquer defeitos ou variações do índice de refração no centro central impactam desproporcionalmente o desempenho do sistema.

É por isso que as fibras OM1 e OM2, projetadas para lançamentos de LED sobrecarregados, geralmente funcionampiorcom VCSELs do que sua largura de banda nominal sugeriria. Os fabricantes de fibra responderam desenvolvendo-fibra multimodo otimizada para laser (LOMMF, na sigla em inglês) com perfis de índice de refração rigorosamente controlados, projetados especificamente para lançamentos VCSEL. Essa fibra-otimizada para laser tornou-se a base para as classificações OM3, OM4 e OM5.

Classificações OM: detalhamento técnico detalhado

Fibra OM1

Especificações principais:

Diâmetro do núcleo: 62,5μm

Diâmetro do revestimento: 125μm

Largura de banda de lançamento sobrecarregado (OFL): 200 MHz·km a 850nm, 500 MHz·km a 1300nm

Atenuação máxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm

Cor da jaqueta: Laranja (conforme TIA-598C)

Contexto Técnico:

O núcleo maior de 62,5 μm do OM1 foi originalmente escolhido porque simplificava o alinhamento com fontes de LED e permitia tolerâncias de conector mais flexíveis. No entanto, este núcleo maior suporta mais modos de propagação do que a fibra de 50 μm, resultando em maior dispersão modal e menor largura de banda.

O tamanho do núcleo de 62,5 μm cria uma incompatibilidade fundamental: conectores OM1 e patch cords não podem ser misturados com componentes OM2/OM3/OM4/OM5. O acoplamento de uma fibra de 62,5 μm a uma fibra de 50 μm resulta em aproximadamente 3-4 dB de perda adicional, o suficiente para causar falhas de link em muitos sistemas.

Limites práticos de distância:

Situação Atual:

OM1 é considerada infraestrutura legada. Novas instalações não devem especificar OM1, a menos que sejam conectadas a uma planta existente de 62,5 μm onde a continuidade modal seja necessária. O limite de 33 metros em 10GbE torna-o impraticável para aplicações modernas de data center.

Fibra OM2

Especificações principais:

Diâmetro do núcleo: 50μm

Diâmetro do revestimento: 125μm

Largura de banda OFL: 500 MHz·km a 850nm, 500 MHz·km a 1300nm

Atenuação máxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm

Cor da jaqueta: Laranja (conforme TIA-598C)

Contexto Técnico:

OM2 representa a transição para a tecnologia de núcleo de 50 μm, embora ainda seja projetado principalmente para fontes de LED. O núcleo menor reduz o número de modos suportados, melhorando a largura de banda em comparação com o OM1. O OM2 moderno geralmente é fabricado com otimização-para laser, embora não atenda aos rigorosos requisitos de EMB do OM3.

Como tanto o OM1 quanto o OM2 usam capas laranja, sempre verifique o tipo de fibra verificando a legenda impressa do cabo (por exemplo, "50/125" vs "62,5/125") antes da terminação ou emenda.

Limites práticos de distância:

Situação Atual:

Tal como o OM1, o OM2 está a ser gradualmente eliminado de novas instalações. O limite de 82 metros em 10GbE restringe sua utilidade em ambientes modernos, embora permaneça utilizável para conexões de 1GbE dentro de seus limites de distância.

Fibra OM3 (fibra multimodo otimizada-para laser)

Especificações principais:

Diâmetro do núcleo: 50μm

Diâmetro do revestimento: 125μm

Largura de banda modal efetiva (EMB): 2.000 MHz·km a 850nm

Largura de banda OFL: 1.500 MHz·km a 850nm

Atenuação máxima: 3,0 dB/km a 850nm

Cor da jaqueta: Aqua (por TIA-598C)

Contexto Técnico:

OM3 foi a primeira classificação de fibra projetada especificamente para transmissão VCSEL. A principal métrica mudou de largura de banda de lançamento sobrecarregada (relevante para LEDs) para largura de banda modal efetiva (relevante para VCSELs). O EMB é determinado por meio de testes de Atraso de Modo Diferencial (DMD), que mede como diferentes grupos de modo são atrasados ​​entre si sob condições de lançamento restritas que simulam o comportamento do VCSEL.

A especificação EMB de 2.000 MHz·km significa que um link de 300{4}}metros fornece aproximadamente 6,67 GHz de largura de banda utilizável, suficiente para 10 GbE com margem. O perfil do índice de refração da fibra é rigorosamente controlado, especialmente no centro onde a energia VCSEL se concentra.

Limites práticos de distância:

Situação Atual:

O OM3 continua amplamente implantado e{1}}com boa relação custo-benefício para aplicativos de 10 GbE em um raio de 300 metros. Para instalações residenciais de fibra e redes empresariais menores onde os cabos ficam abaixo de 300 metros, o OM3 oferece um excelente valor. No entanto, os aplicativos de 40 GbE e 100 GbE expõem rapidamente suas limitações.

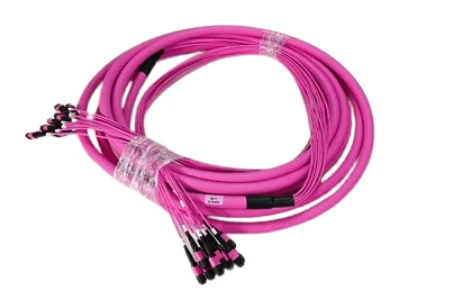

Fibra OM4

Especificações principais:

Diâmetro do núcleo: 50μm

Diâmetro do revestimento: 125μm

Largura de banda modal efetiva (EMB): 4.700 MHz·km a 850nm

Largura de banda OFL: 3.500 MHz·km a 850nm

Atenuação máxima: 3,0 dB/km a 850nm

Cor da jaqueta: Aqua ou Erika Violet (conforme TIA-598C)

Contexto Técnico:

OM4 surgiu do refinamento contínuo do processo de fabricação após a introdução do OM3. Os produtores de fibra obtiveram um controle mais rígido sobre o perfil do índice de refração, mais do que duplicando a largura de banda modal efetiva. Este não foi um novo design de fibra, mas sim uma evolução da fabricação do OM3 para padrões de qualidade mais elevados.

O EMB de 4.700 MHz·km permite que um link de 400 metros suporte aproximadamente 11,75 GHz de largura de banda, permitindo 10GbE em distâncias que excederiam a capacidade do OM3. Mais importante ainda, o OM4 amplia o alcance dos sistemas 40GbE e 100GbE dos limites de 100m/70m do OM3 para 150m/100m, respectivamente.

OM4 é totalmente compatível com versões anteriores do OM3 - ambos usam núcleos de 50 μm e podem ser interconectados sem perdas de incompatibilidade modal. A principal distinção visual é a cor opcional da jaqueta Erika Violet (magenta), embora muitos fabricantes ainda usem água.

Limites práticos de distância:

Situação Atual:

OM4 é a escolha recomendada para novas instalações de data center com suporte de 10 GbE a 100 GbE. Seu preço premium em relação ao OM3 é modesto (normalmente 10-20%), enquanto seu alcance estendido fornece flexibilidade operacional significativa e proteção para o futuro.

Fibra OM5 (fibra multimodo de banda larga)

Especificações principais:

Diâmetro do núcleo: 50μm

Diâmetro do revestimento: 125μm

EMB em 850nm: 4.700 MHz·km (igual ao OM4)

EMB em 953nm: 2.470 MHz·km (nova especificação)

Atenuação máxima: 3,0 dB/km a 850 nm, 2,3 dB/km a 953 nm

Cor da jaqueta: Verde Limão (de acordo com TIA-598C)

Contexto Técnico:

OM5 representa uma mudança de paradigma no design de fibra multimodo. Enquanto o OM3 e o OM4 otimizaram a largura de banda no comprimento de onda VCSEL tradicional de 850 nm, o OM5 estende essa otimização em uma faixa de comprimento de onda de 850 nm a 953 nm.

Esse recurso de banda larga permite a multiplexação por divisão de comprimento de onda curto (SWDM), onde quatro comprimentos de onda (850nm, 880nm, 910nm e 940nm) transmitem simultaneamente em um único par de fibras. O SWDM quadruplica efetivamente a capacidade da fibra sem exigir fios de fibra adicionais ou fazer a transição para óptica paralela.

Esclarecimento Crítico:O EMB do OM5 em 850 nm é igual à especificação do OM4. Para transceptores de{4}comprimento de onda único de 850 nm (padrão 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), o OM5 não oferece vantagem de distância em relação ao OM4. O prêmio OM5 só paga dividendos ao usar transceptores compatíveis com SWDM-como 40G-SWDM4, 100G-SWDM4 ou módulos emergentes 400G-BD4.2.

Limites práticos de distância:

Situação Atual:

A adoção do OM5 foi mais lenta do que inicialmente previsto. O custo adicional (normalmente 30-50% em relação ao OM4) é difícil de justificar, a menos que os transceptores SWDM façam parte do plano de implantação. Para a maioria das aplicações de data center, o OM4 combinado com óptica paralela (conectividade MPO/MTP) alcança uma relação custo-benefício semelhante ou melhor para 40 GbE e 100 GbE.

OM5 mostra-se promissor para ambientes de hiperescala onde a contagem de fios de fibra é restrita ou onde o caminho de migração para 400 GbE e além favorece a multiplexação de comprimento de onda em vez do paralelismo de fibra.

Tabela de comparação abrangente

Selecionando a fibra certa: estrutura de decisão

Critérios de Avaliação

1. Requisitos atuais de largura de banda

Mapeie sua topologia de rede existente e identifique a velocidade de cada link. Se você estiver executando principalmente conexões de 1 GbE, até mesmo o OM3 oferece espaço substancial. No entanto, se prevalecerem links de 10 GbE ou mais rápidos, o OM4 se tornará o mínimo prático para a maioria dos ambientes.

2. Distâncias de percurso de cabo

Meça ou estime seus cabos potenciais mais longos. Incluem loops frouxos, risers verticais e desvios de roteamento.-o comprimento do cabo instalado geralmente excede a-distância em linha reta em 20-40%.

3. Caminho de migração futuro

As demandas de largura de banda do data center normalmente crescem de 25 a 50% ao ano. Uma infraestrutura de cabeamento instalada hoje deve acomodar pelo menos 2 a 3 gerações de tecnologia. Para a maioria das organizações, isso significa projetar para 40GbE/100GbE, mesmo que o equipamento atual opere a 10GbE.

4. Restrições orçamentárias

Embora o OM4 tenha um prêmio modesto em relação ao OM3, o custo de mão-de-obra da instalação do cabo normalmente supera a diferença de custo do material. Instalar o OM4 hoje em vez do OM3 pode adicionar 10{6}}20% à aquisição de cabos, mas evita despesas muito maiores de recabamento posterior.

Resumo da recomendação

Seleção de conectores e melhores práticas

O desempenho da fibra multimodo depende criticamente da qualidade e limpeza do conector. Para aplicações de data center de alta-densidade, nossas soluções MPO/MTP suportam configurações de 8, 12, 16 e 24 fibras para transceptores ópticos paralelos. Para conexões duplex tradicionais, os conectores LC oferecem a mais alta densidade de portas com nossos terminais cerâmicos de precisão, garantindo perda de inserção consistente de menos de 0,2 dB.

Tipos poloneses

PC (contato físico): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Contato Ultra Físico): Enhanced polish with better surface finish. Return loss typically >50dB. Recomendado para aplicações-de alta velocidade.

APC (Contato Físico Angular): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Usado principalmente com fibra-monomodo, mas disponível para aplicações multimodo especializadas.

Protocolo de limpeza

A contaminação é a principal causa de falhas de links. Mesmo uma única partícula de poeira de 1 μm pode bloquear uma transmissão significativa de luz através de um núcleo de 50 μm. Antes de cada acoplamento, inspecione as extremidades-do conector com uma luneta de fibra com ampliação de 200x ou mais e limpe com-lenços sem fiapos usando IPA (álcool isopropílico) ou cassetes de lavagem a seco.

Fazendo o Business Case: Custo Total de Propriedade

A diferença de custo entre os tipos de fibra multimodo costuma ser menos significativa do que parece:

Exemplo de custo de material (patch cord de 100 m):

OM3: ~$45

OM4: ~$52 (prêmio de 15%)

OM5: ~$68 (prêmio de 51% sobre OM3)

Mão de obra de instalação(o mesmo para todas as séries): ~$150-300 por corrida

Quando a mão de obra de instalação domina o custo total, a despesa incremental de especificação do OM4 em vez do OM3 torna-se insignificante-enquanto a garantia contra futuras restrições de largura de banda é substancial.

Para a construção de novos data centers, recomendamos o OM4 como especificação padrão. O modesto investimento inicial garante compatibilidade com equipamentos de 10 GbE, 25 GbE, 40 GbE e 100 GbE sem limitações de distância dentro das distâncias típicas de rack-a{7}}rack e linha-a{9}}linha.
