Divisor PLC: o que é, como funciona e como escolher o ideal para sua rede

Divisor PLC: o que é, como funciona e como escolher o correto para sua rede

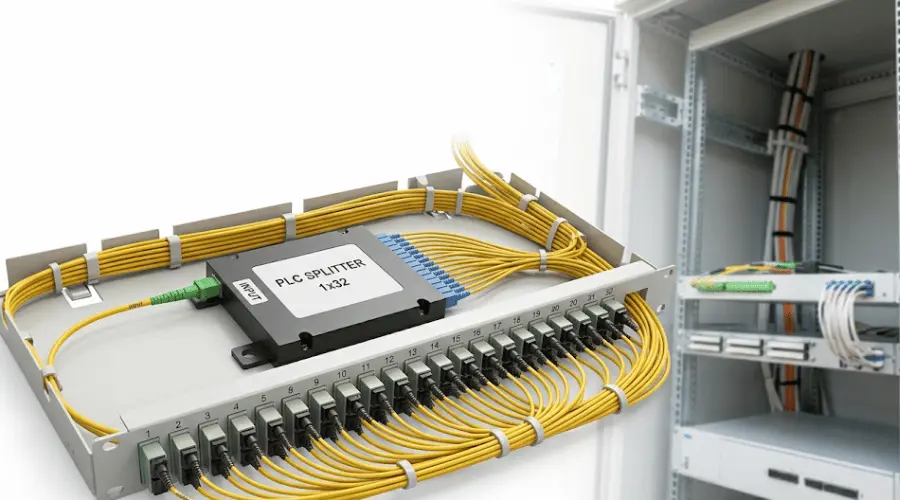

Um divisor PLC (divisor Planar Lightwave Circuit) é um componente óptico passivo que divide um único sinal óptico em vários sinais de saída sem exigir energia elétrica. Em redes de acesso de fibra construídas sobredivisor ópticotecnologia, os divisores PLC servem como elemento central de distribuição - permitindo que um alimentador de fibra do escritório central alcance dezenas de assinantes por meio de um dispositivo compacto e confiável.

Para engenheiros que planejam uma implementação de FTTH ou compradores que comparam opções de divisores para um projeto PON, as principais questões são geralmente as mesmas: qual taxa de divisão se adapta à rede, que tipo de pacote funciona para o gabinete e se PLC ou FBT é a melhor escolha. Este guia aborda essas questões detalhadamente - com critérios práticos de seleção, dados de comparação e considerações de implantação extraídas de cenários-de acesso de fibra do mundo real.

O que é um divisor PLC e como funciona?

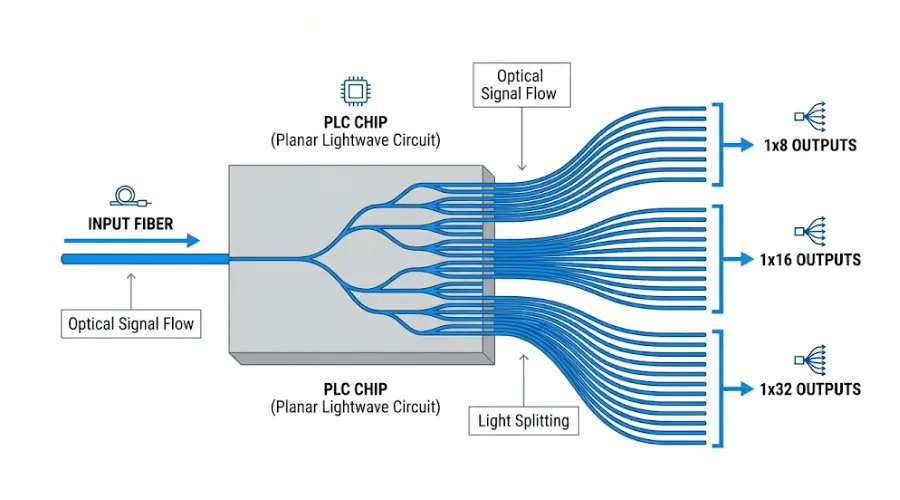

PLC significa Circuito Planar Lightwave. Ao contrário das abordagens mais antigas de-fibra fundida, um divisor PLC é fabricado usando tecnologia de guia de ondas óptica-baseada em sílica em um substrato plano - um processo às vezes comparado à litografia de semicondutores. O sinal óptico de entrada entra pela porta de entrada, viaja ao longo de uma estrutura de guia de ondas gravada com precisão e é dividido em vários caminhos de saída. As configurações comuns incluem 1x2, 1x4,1x8, 1x16, 1x32e 1x64.

Por ser um dispositivo passivo, um divisor PLC não requer fonte de alimentação externa. A distribuição do sinal acontece inteiramente através do guia de onda óptico -, que é um dos motivos pelos quais os divisores PLC são preferidos em redes de acesso onde a confiabilidade-de longo prazo e a manutenção mínima são importantes. O design do guia de onda também permite que os divisores PLC operem em uma ampla faixa de comprimento de onda, normalmente cobrindo de 1.260 nm a 1.650 nm, o que significa que um único divisor pode lidar com comprimentos de onda upstream, downstream e sobreposição de vídeo simultaneamente em uma implantação GPON ou XGS-PON.

Por que a produção uniforme é importante na prática

Em uma rede de fibra multiusuário, o terminal de rede óptica (ONT) de cada assinante precisa receber um sinal forte o suficiente para manter um serviço confiável. Se os resultados do divisor variarem significativamente, alguns usuários poderão experimentar degradação do desempenho, enquanto outros terão margem excessiva - complicando o planejamento do orçamento do link e a solução de problemas futuros. Os divisores PLC são projetados para manter a uniformidade de saída dentro de uma faixa restrita (normalmente menos de 1,5 dB de variação entre portas para uma unidade 1x32), o que simplifica o orçamento de energia em todos os terminais conectados.

Por que os divisores PLC são a escolha padrão em redes PON e FTTx

As redes ópticas passivas dependem de divisores para compartilhar uma única porta OLT (Optical Line Terminal) entre vários assinantes. NoPadrão GPON ITU-T G.984, a rede de distribuição óptica (ODN) entre o escritório central e o lado do assinante é composta inteiramente de elementos passivos - fibras, divisores e conectores. Os divisores PLC são o tipo de divisor mais amplamente implantado nesta arquitetura porque suportam as taxas de divisão (até 1x64 na prática comum) e faixas de comprimento de onda exigidas pelos sistemas GPON, EPON e XGS-PON.

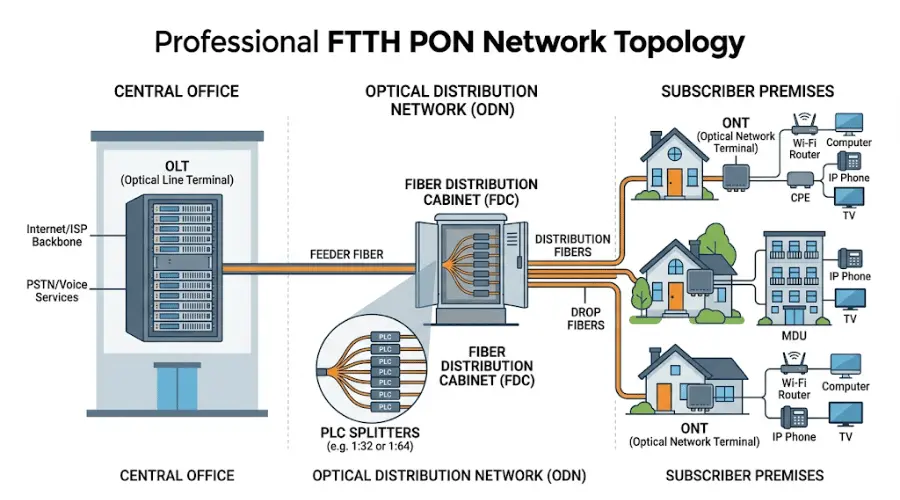

Em uma implantação típica de FTTH, um divisor PLC é colocado em um rack de escritório central, em um gabinete de distribuição de fibra externo ou em uma-caixa de distribuição de fibra no nível do edifício-, dependendo da topologia da rede e da densidade de assinantes. O objetivo não é apenas dividir o sinal, mas fazê-lo em um local que equilibre a eficiência do roteamento de fibra, o espaço do gabinete e a facilidade de manutenção futura. Para operadoras que constroem redes de acesso residencial, um divisor PLC 1x32 na camada de distribuição é uma linha de base comum - embora a proporção real dependa da contagem de assinantes, da distância e das restrições orçamentárias do link.

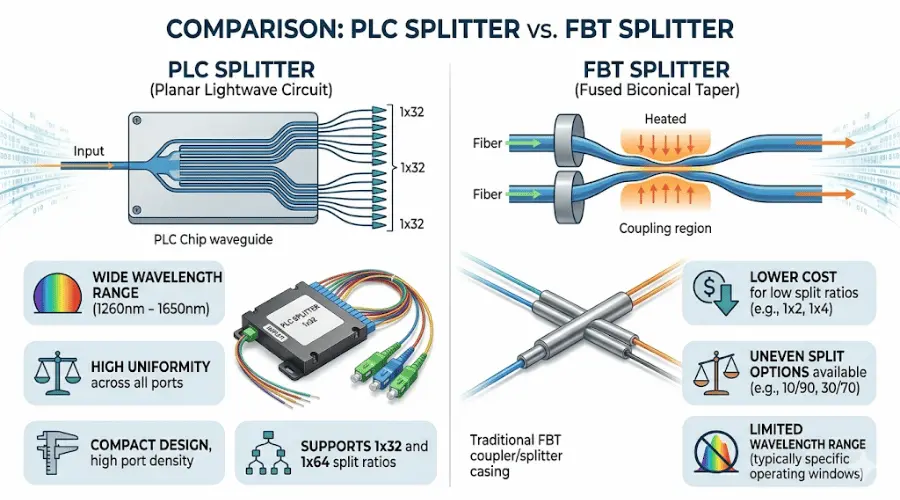

Divisor PLC vs. Divisor FBT: uma comparação prática

A escolha entre PLC eDivisores FBT (Cone Bicônico Fundido)é uma das perguntas mais comuns na aquisição de redes de fibra. Ambos são divisores ópticos passivos, mas diferem no método de fabricação, nas características de desempenho e nos casos de uso ideais. A tabela a seguir resume as principais diferenças com base emespecificações-padrão do setor.

Quando escolher PLC em vez de FBT

Para implantações estruturadas de FTTH e PON onde a proporção de divisão é 1x8 ou superior, os divisores PLC geralmente são a escolha mais prática. Eles oferecem melhor uniformidade de saída, maior compatibilidade de comprimento de onda e desempenho mais previsível a longo-prazo - especialmente em ambientes com variação de temperatura. De acordo com os critérios de teste definidos emTelcordia GR-1209-CORE, os divisores PLC devem demonstrar perda de inserção estável sob estresse mecânico e ambiental, o que suporta seu uso em gabinetes internos e externos.

Quando o FBT ainda pode fazer sentido

Os divisores FBT continuam sendo uma opção razoável para aplicações simples e de proporção-baixa -, por exemplo, uma divisão 1x2 ou 1x4 em um toque de monitoramento de curto-alcance ou um link-sensível ao custo-a{9}}ponto. Eles também suportam taxas de divisão desiguais (como 20/80 ou 10/90), que os divisores PLC normalmente não oferecem. No entanto, os compradores devem ser cautelosos ao usar divisores FBT além de 1x4 em redes de produção, pois a uniformidade e a confiabilidade são degradadas em contagens de portas mais altas.

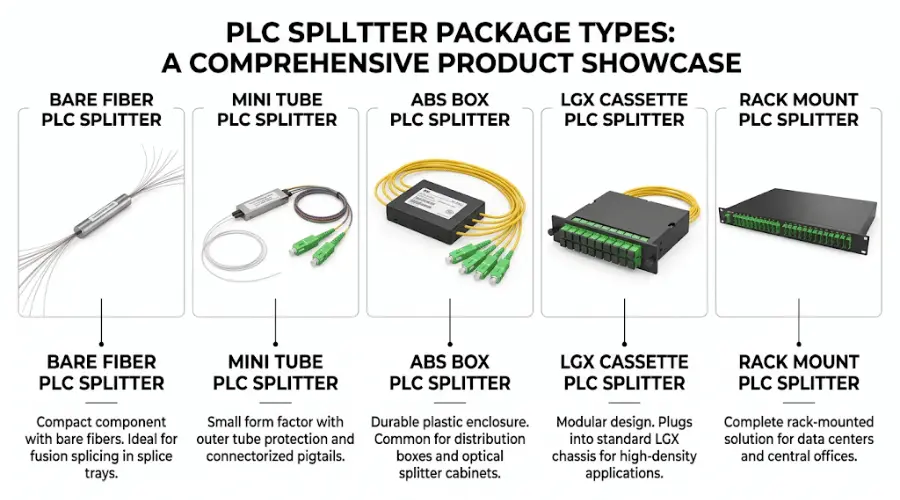

Tipos comuns de divisores PLC e formatos de pacote

A escolha de um divisor PLC envolve mais do que selecionar uma relação de divisão. O formato do pacote determina como o divisor se integra à infraestrutura de rede física - incluindo gabinetes, bandejas de emenda e quadros de distribuição.

Configurações 1xN e 2xN

Um divisor PLC 1xN possui uma entrada e N saídas. Este é o formato padrão para a maioria dos cenários de distribuição de fibra. Um divisor PLC 2xN fornece duas entradas, o que permite redundância de caminho ou arquiteturas de{4}fonte dupla - um design às vezes especificado em redes de nível de operadora-ou projetos que exigem comutação de proteção no nível do divisor.

Divisores PLC de fibra nua e minitubo

São formatos compactos e não embalados, onde o chip divisor é protegido por um tubo de aço com tranças de fibra nua em ambos os lados. Eles são frequentemente usados ​​dentro de caixas de emenda, caixas de distribuição ou conjuntos OEM onde o espaço é apertado e o divisor será ainda mais protegido por um gabinete externo. Em construções FTTH que usam cabos drop pré{2}}conectorizados e pequenas caixas de terminais, os divisores de fibra nua ajudam a manter o espaço total mínimo.

Divisores PLC de caixa ABS

A embalagem da caixa ABS envolve o divisor em uma caixa de plástico compacta com tranças de fibra roteadas em ambas as extremidades. Esse formato oferece proteção moderada e é amplamente utilizado em implantações-de uso geral -, desde gabinetes de distribuição até caixas-montadas na parede. É também a escolha mais comum quando a instalação não segue uma estrutura padronizada de rack ou painel.

Divisores PLC de cassete LGX

Os cassetes LGX (Lightguide Cross{0}}Connect) são projetados para caber em painéis de rack padrão de 19- polegadas e quadros de distribuição de fibra. Quando o gerenciamento de fibra precisa ser organizado por porta e claramente identificado, um divisor de cassetes LGX oferece uma abordagem estruturada e modular. Esta é uma escolha frequente em ambientes de escritórios centrais e caves de edifícios multi-inquilinos ondeSistemas ODF ou patch paneljá estão em vigor.

Divisores PLC para montagem em rack-

Para implantações de alta-densidade em salas de dados, escritórios centrais ou headends PON-em grande{{1}escala, os divisores PLC de montagem-em rack integram-se diretamente em um chassi de 1U ou 2U. Esse formato suporta roteamento organizado de cabos, acesso ao painel-frontal para aplicação de patches e identificação mais fácil de portas divisoras individuais durante a manutenção.

Conectorizado vs. Não conectorizado

Os divisores PLC estão disponíveis com conectores de fibra óptica-instalados de fábrica (como SC/APC, LC/UPC ou FC/APC) ou com extremidades de fibra nua para emenda em campo. Os modelos conectorizados simplificam a instalação e reduzem-o trabalho no local - particularmente útil em implantações em grande-escala onde a velocidade é importante. Os divisores não conectorizados oferecem mais flexibilidade quando o padrão de terminação varia nas diferentes partes da rede.

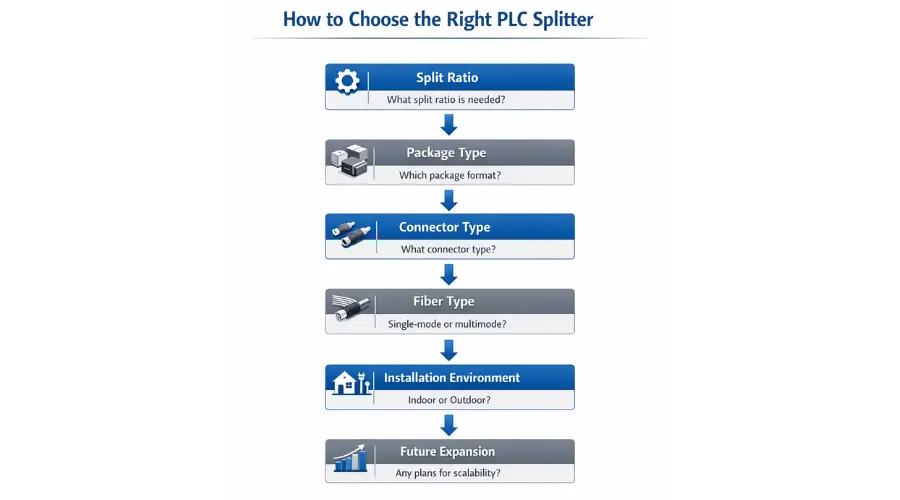

Como escolher o divisor PLC certo para sua implantação

A seleção de um divisor PLC para um projeto real começa com a arquitetura de rede - e não com o catálogo de produtos. A proporção de divisão, o tipo de pacote, o formato do conector e o ambiente de instalação precisam estar alinhados com o plano de implantação. Abaixo está uma abordagem estruturada que cobre os pontos de decisão mais críticos.

Etapa 1: Determine a proporção de divisão com base no design da rede

A proporção de divisão define quantas portas de saída o divisor fornece - e impacta diretamente a potência óptica disponível em cada terminal. Cada duplicação da contagem dividida adiciona aproximadamente 3 dB de perda por porta. A tabela a seguir fornece uma referência rápida para combinar proporções de divisão com cenários de implantação comuns.

Nota: Os valores de perda de inserção acima representam especificações máximas típicas para divisores PLC. Sempre use os valores máximos da folha de dados do fabricante ao calcular orçamentos de links. A perda do conector (normalmente 0,3 dB por par acoplado) aumenta o total.

Não selecione a proporção de divisão mais alta só porque o projeto pode crescer. Uma divisão 1x64 consome significativamente mais orçamento de link do que uma divisão 1x32, o que limita a distância de alcance e deixa menos margem para envelhecimento do conector e dobras de fibra. Na prática, muitas operadoras implantam 1x32 como padrão para GPON FTTH, reservando 1x64 para áreas de curto-alcance e alta{11}}densidade onde a distância do OLT-ao-assinante é inferior a 10 km.

Etapa 2: Escolha o tipo de pacote com base no ambiente de instalação

O formato do pacote precisa corresponder à infraestrutura física onde o divisor será instalado. Embalagem incompatível é uma fonte comum de atrasos na instalação - um divisor que não cabe na bandeja, gabinete ou estrutura significa retrabalho em campo.

Etapa 3: Confirmar os requisitos do conector e da fibra

Antes de fazer um pedido, verifique estes detalhes em relação ao projeto da rede e à infraestrutura existente:

• Tipo de conector - SC/APCé a escolha mais comum para redes FTTH PON; LC/UPC é frequentemente usado em data centers ou ambientes de painéis de alta-densidade. Combine o conector com os adaptadores de fibra óptica já instalados no gabinete.
• Tipo polonês- APC (contato físico angular) é padrão para PON porque fornece maior perda de retorno, o que é fundamental para sobreposição de vídeo analógico e transmissão sensível. O UPC é usado em algumas configurações empresariais ou de teste. A mistura de conectores APC e UPC no mesmo link causará grandes perdas e possíveis danos ao equipamento. Para uma comparação detalhada, consulte o guia emTipos de polimento PC vs. UPC vs..
• Tipo de fibra- A maioria dos divisores PLC usa fibra monomodo G.657.A1 ou G.657.A2-, que oferece melhor desempenho de curvatura em relação ao padrão G.652D. Confirme se corresponde ao tipo de fibra usado no restante da rede.
• Comprimento do cabo- Se solicitar um divisor conectorizado, especifique o comprimento do pigtail necessário para roteamento dentro do gabinete. O excesso de cabos cria problemas de gerenciamento; muito pouco cabo impede a correção adequada.

Etapa 4: Plano de Expansão e Manutenção

Um divisor é um-componente de infraestrutura de longa duração. Em implantações estruturadas de FTTH, os compradores geralmente avaliam não apenas a contagem imediata de assinantes, mas também o potencial de crescimento futuro, a compatibilidade do gabinete para módulos adicionais e a facilidade de identificação da porta durante o isolamento de falhas. Escolher um formato de pacote modular (como cassetes LGX) e deixar capacidade livre no quadro de distribuição simplifica futuras adições de divisores sem interromper as conexões existentes.

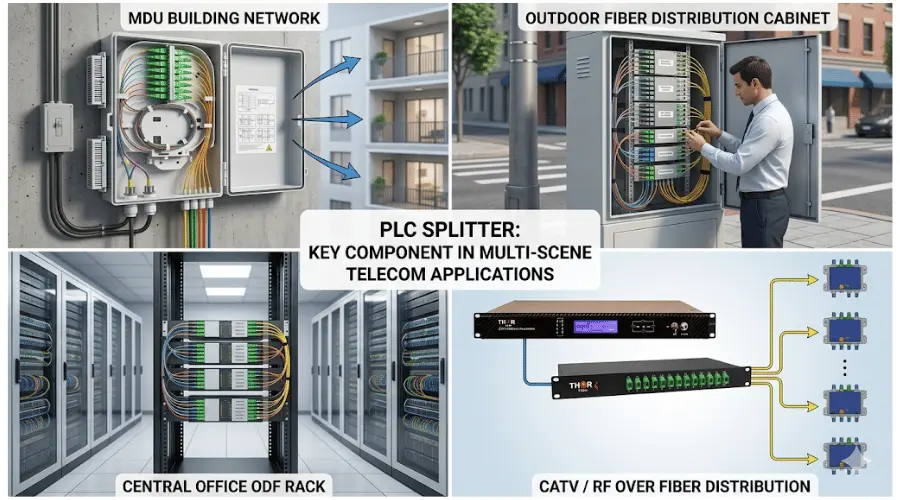

Aplicações de divisor PLC além do FTTH

Embora FTTH e PON representem o maior mercado para divisores PLC, a tecnologia é usada em vários outros cenários de distribuição de fibra.

GPON, EPON e XGS-Redes de acesso PON

Os divisores PLC são um elemento fundamental do ODN em todos os principais padrões PON. Em um sistema GPON compatível comITU-T G.984.3, o divisor fica entre o OLT e até 64 ONUs, distribuindo o tráfego de transmissão downstream e combinando rajadas upstream. A mesma infraestrutura de divisor físico suporta implantações EPON (IEEE 802.3ah) e XGS-PON (ITU-T G.9807.1) de próxima geração -, uma consideração importante para operadoras que planejam atualizações de tecnologia em plantas de fibra ODN existentes.

CATV e RF-sobre-distribuição de fibra

Os divisores PLC também são usados ​​em sistemas de sobreposição CATV onde um sinal de vídeo de 1550 nm é combinado com comprimentos de onda de dados GPON e distribuído pela mesma fibra. A faixa operacional de banda larga do divisor (cobrindo 1.550 nm ao lado de 1.310 nm e 1.490 nm) permite lidar com todos os três comprimentos de onda sem a necessidade de estágios de divisão separados.

Redes de múltiplas-unidades residenciais (MDU) e campus

Em projetos de cabeamento MDU, os divisores PLC geralmente são implantados em porões de edifícios ou em pontos de distribuição-no nível do piso para atender vários apartamentos a partir de um único alimentador de fibra. UMplano de cabeamento MDU bem{0}}projetadoconsidera o posicionamento do divisor, o tamanho do gabinete e o número de andares atendidos por divisor para minimizar o uso de fibra e simplificar a ativação do assinante.

Monitoramento de fibra e acesso a testes

Divisores PLC de proporção-baixa (1x2 em proporções 1/99 ou 5/95, quando disponível, ou 1x2 padrão para divisões iguais) às vezes são usados ​​como taps de monitoramento em segmentos de rede que exigem monitoramento contínuo de desempenho óptico sem interromper o tráfego ao vivo.

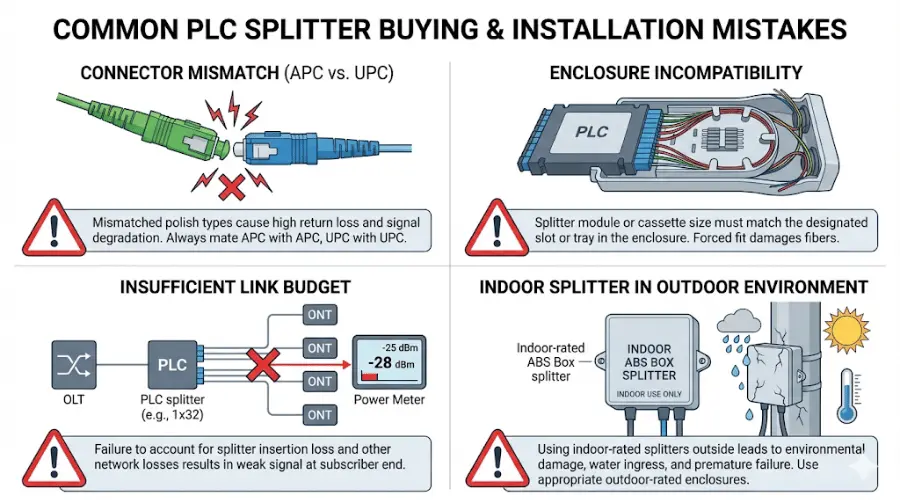

Erros comuns a evitar ao comprar divisores PLC

Mesmo equipes de compras experientes encontram problemas que poderiam ser evitados com melhores especificações iniciais. Aqui estão os problemas mais frequentes observados em projetos de acesso de fibra:

• Selecionando proporção de divisão sem verificar o orçamento do link.Um divisor 1x32 introduz aproximadamente 17 dB de perda somente no divisor. Se a perda total do caminho (incluindo atenuação da fibra, perda do conector e perda do divisor) exceder o orçamento de energia OLT/ONT, os assinantes na extremidade remota sofrerão degradação do serviço. Sempre calcule o orçamento completo do link antes de finalizar a proporção de divisão.
• Ignorando a compatibilidade do gabinete.Um cassete LGX que não cabe na bandeja do patch panel existente ou uma caixa ABS muito grande para a caixa de distribuição cria retrabalho desnecessário. Solicite as dimensões do gabinete e as especificações da bandeja antes de fazer o pedido.
• Misturando conectores APC e UPC.Este é um dos erros de campo mais comuns. Um conector SC/APC acoplado a um adaptador SC/UPC causa alta perda de inserção e baixa perda de retorno - e pode danificar a face final da fibra. Padronize o tipo de polimento em todo o link ODN.
• Ignorando as classificações ambientais para uso externo.Um divisor classificado para uso interno pode não sobreviver a ciclos de temperatura, umidade ou exposição a UV em um gabinete externo. Para instalações externas ou semi{1}}externas, verifique a faixa de temperatura operacional e confirme a conformidade com os padrões de testes ambientais, como Telcordia GR-1209 e GR-1221.
• Comprando apenas pelo preço unitário.Um divisor de-custo mais baixo, com maior perda de inserção ou maior variação de saída, pode custar mais no longo prazo por meio de solução de problemas adicionais, alcance reduzido e substituição prematura. Avalie o custo total de propriedade, não apenas o preço por peça.

Lista de verificação de seleção do divisor PLC

Antes de finalizar um pedido de compra, confirme os seguintes itens em relação ao design da sua rede e às condições do local:

• A proporção de divisão corresponde à contagem de assinantes, ao plano de crescimento e ao cálculo do orçamento do link
• O tipo de pacote se adapta ao gabinete ou quadro de distribuição de destino
• O tipo e polimento do conector (APC/UPC) são consistentes com os componentes ODN existentes
• O tipo de fibra (G.657.A1, G.657.A2 ou G.652D) corresponde ao padrão de rede
• O comprimento do cabo pigtail é especificado para o caminho de roteamento do gabinete
• A faixa de temperatura operacional cobre o ambiente de instalação (interno, externo ou misto)
• O fornecedor fornece relatórios de teste mostrando perda de inserção, uniformidade e perda de retorno por unidade
• O divisor atende aos padrões de confiabilidade aplicáveis ​​(Telcordia GR-1209-CORE, GR-1221-CORE ou equivalente)

Perguntas frequentes

Qual é a diferença entre um divisor PLC e um divisor óptico?

Umdivisor ópticoé uma ampla categoria de dispositivos passivos que dividem sinais ópticos. PLC e FBT são os dois tipos principais. Um divisor PLC usa tecnologia de guia de onda para desempenho consistente em uma ampla faixa de comprimento de onda, enquanto um divisor FBT usa fibras fundidas e é mais adequado para aplicações de baixa-proporção e comprimento de onda único-.

Qual proporção de divisão devo escolher para um divisor PLC em um projeto FTTH?

Na maioria das implantações{0}}de FTTH baseadas em GPON, uma proporção de divisão de 1x32 é o ponto de partida padrão. Para aglomerados mais pequenos ou extensões rurais, 1x8 ou 1x16 podem ser suficientes. Para áreas urbanas de alta-densidade com distâncias curtas de OLT-para-assinantes, 1x64 pode ser considerado -, mas somente se o orçamento do link suportar isso. A decisão deve sempre ser validada através de um cálculo de orçamento de energia que leve em conta o comprimento da fibra, a contagem de conectores e a perda do divisor.

Os divisores PLC podem suportar atualizações XGS-PON e 10G-PON?

Sim. Como os divisores PLC operam em uma ampla faixa de comprimento de onda (1.260–1.650 nm), o mesmo divisor físico implantado para GPON pode suportar XGS-PON (que usa diferentes comprimentos de onda downstream/upstream) sem substituição. Esta é uma vantagem importante da tecnologia PLC para operadores que planejam a migração de tecnologia em plantas de fibra existentes.

Qual tipo de conector é mais comum para divisores PLC em redes PON?

SC/APC é o tipo de conector dominante para aplicações FTTH e PON. O polimento angular proporciona maior perda de retorno, o que é importante para sistemas que transportam sinais de sobreposição de vídeo analógico. Em ambientes corporativos ou de data center, LC/UPC é mais comum devido ao seu formato menor e maior densidade de porta. Para uma visão geral completa, consulte oguia de tipos de conectores de fibra óptica.

Como calculo a perda total do link ao usar um divisor PLC?

A perda total do link é a soma da atenuação da fibra (normalmente 0,35 dB/km a 1310 nm para fibra-de modo único), perda do conector (aproximadamente 0,3 dB por par acoplado), perda de emenda (aproximadamente 0,1 dB por emenda de fusão) e perda de inserção do divisor (consulte a especificação máxima do fabricante). O total deve estar dentro do orçamento de energia do transmissor-para{7}}o receptor definido pelo padrão PON -. Por exemplo, GPON Classe B+ permite uma perda máxima de ODN de 28 dB.

Os divisores PLC podem ser usados ​​ao ar livre?

Sim, mas a embalagem e o invólucro devem ser classificados para o ambiente externo. As principais considerações incluem faixa de temperatura operacional (–40 graus a +85 graus para a maioria dos divisores PLC de nível industrial), proteção contra entrada (IP65 ou superior para o gabinete) e resistência UV das capas dos cabos. Os divisores implantados em gabinetes externos devem atender aos requisitos de testes ambientais e mecânicos especificados em Telcordia GR-1209 e GR-1221. Para obter orientação sobre infraestrutura de fibra externa, consulte oguia de instalação de cabos de fibra internos e externos.

Qual é a diferença entre um divisor PLC 1xN e 2xN?

Um divisor 1xN possui uma entrada e N saídas. Um divisor 2xN tem duas entradas, o que fornece redundância de caminho - se uma fibra de entrada falhar, a segunda entrada pode continuar a alimentar as saídas. 2as configurações xN são normalmente usadas em redes de nível de operadora-onde a proteção do caminho de fibra é especificada no nível ODN.

Como um divisor PLC difere de umacoplador de fibra óptica?

Um divisor PLC é projetado para dividir um sinal de entrada em múltiplas saídas (distribuição de um-para{1}}muitos). Um acoplador de fibra óptica pode combinar sinais de múltiplas entradas em uma saída ou dividir em ambas as direções. Na prática, os termos às vezes são usados ​​de forma intercambiável para dispositivos 1x2 ou 2x2, mas para distribuição PON em taxas de divisão mais altas, o termo padrão da indústria é “divisor PLC”.

Considerações Finais

Um divisor PLC é um componente fundamental nas modernas redes de acesso de fibra - e não apenas um item de linha de commodity. A escolha certa da proporção de divisão, tipo de pacote, formato do conector e grau de qualidade afeta diretamente o desempenho da rede, a eficiência da instalação e o custo de manutenção-de longo prazo. Para operadores e equipes de compras que avaliamOpções de divisor PLC, começar pelo projeto da rede e passar pela lista de verificação de seleção acima levará a melhores resultados do que escolher apenas o preço ou a disponibilidade.

Para projetos que envolvamAquisição de componentes passivos FTTH- incluindo conectores, pigtails, patch cords e caixas de distribuição - o alinhamento das especificações do divisor com o restante da lista de materiais do ODN garante a compatibilidade e reduz o risco de problemas de campo durante a instalação e o comissionamento.
