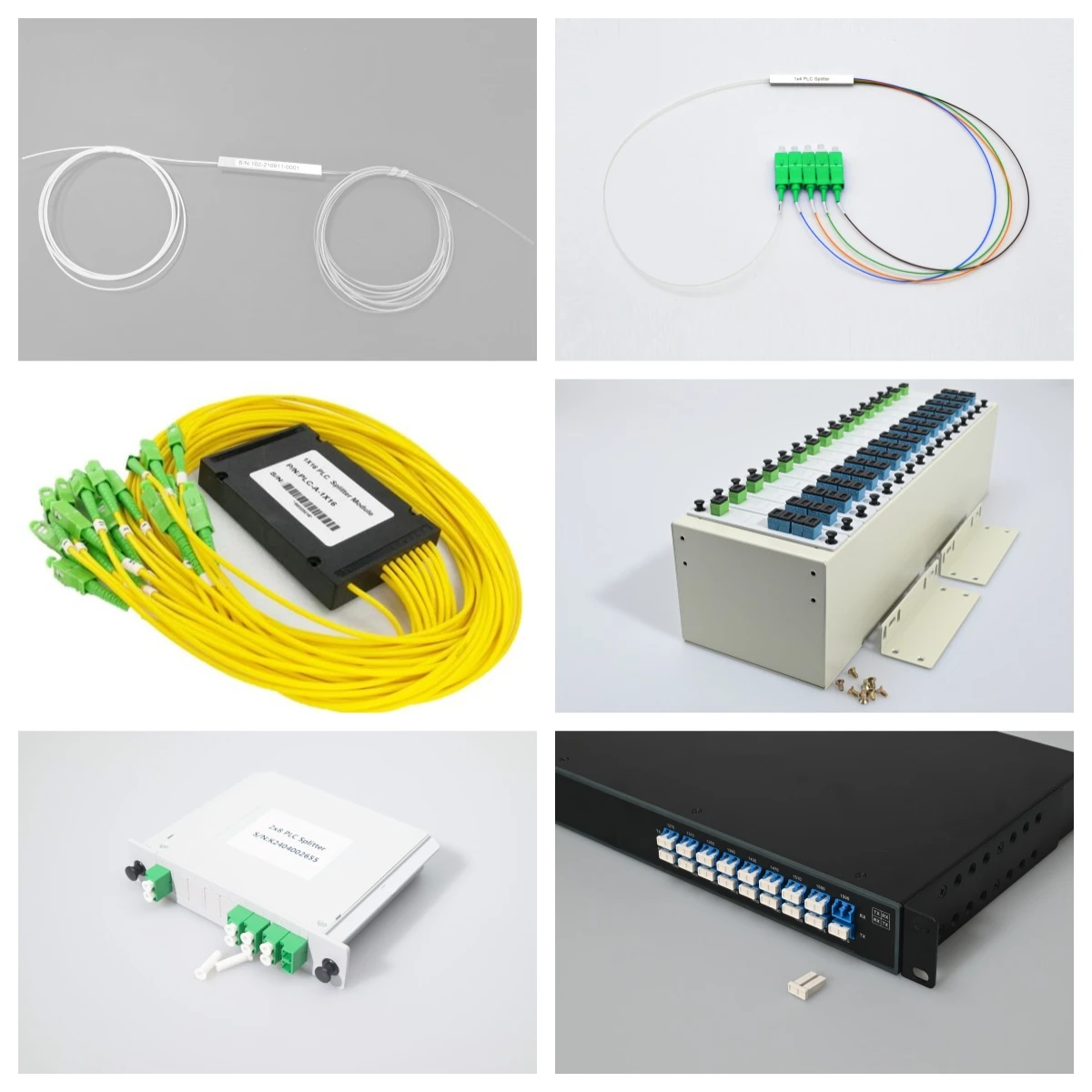

Tipos de divisores PLC
Os tipos de divisores PLC são classificados principalmente de acordo com diferentes métodos de embalagem, incluindo tipo de dispositivo, microembalagem, embalagem em caixa (ABS, LGX), tipo de encaixe, montagem em rack, montagem em parede, etc.
Estrutura do dispositivo
O distribuidor óptico PLC tipo fibra nua deixa fibras nuas em todas as extremidades. Adequado principalmente para ocasiões onde a desmontagem não é frequente, como caixas de conectores de cabos, painéis de distribuição de fibra óptica, etc.
Estrutura de micro encapsulamento
Os divisores ópticos em miniatura são encapsulados em tubos de aço em miniatura e podem ser divididos naqueles com fibras de cabeça e cauda conectadas e aqueles sem fibras de cabeça e cauda conectadas. Os conectores normalmente vêm nos tipos SC, LC, FC e ST. Pode ser instalado em caixas de junção de cabos de fibra óptica, caixas de módulos e caixas de distribuição.
Divisor PLC tipo caixa ABS
Os divisores embalados em caixa são atualmente o tipo mais utilizado por vários operadores, sendo as embalagens ABS compactas e de aplicação mais flexível.
Divisor PLC tipo LGX
LGX encapsula o divisor óptico em uma pequena caixa de metal, que pode ser instalada em uma moldura 1U/2U/3U de 19 polegadas. Os terminais de entrada e saída possuem estrutura de fibra traseira, facilitando a conexão aos adaptadores de painel ODF e economizando tempo. O design compacto e micro do LGX é plug and play, facilitando a instalação em caixas de distribuição de fibra óptica, subquadros ODF, caixas de terminais de fibra óptica e caixas de junção de cabos de fibra óptica.
Conecte o divisor PLC
O divisor PLC plug-in é instalado e fixado na caixa plug-in, e os tipos de interface incluem SC/FC/LC, etc. É adequado principalmente para pontos de distribuição em corredores ou externos no modo de acesso FTTH, geralmente instalado em caixas FTTH montadas na parede. Os divisores PLC 1X4, 8, 16, 32 e 2X8, 16, 32 comumente usados são usados como bandejas de plugue para instalação em chassis específicos do cliente, especialmente em caixas de corredor.
Divisor PLC montado em rack
Os divisores ópticos montados em rack são projetados para instalação de gabinete padrão de 19 "e podem atender aos requisitos de alta densidade de fiação de data centers ou salas de servidores. Eles geralmente são embalados em caixas de metal e fáceis de instalar em engenharia de fibra óptica, fornecendo boa proteção para dispositivos divisores PLC. Existem várias interfaces de instalação de adaptadores, como conectores SC, LC, FC ou ST. Os divisores ópticos montados em rack são amplamente utilizados em projetos FTTX, TV a cabo sistemas e centros de comunicação de dados.
