Em algum lugar no teto do seu prédio, um ponto de acesso sem fio precisa de uma conexão de rede e de uma fonte de energia -, mas a tomada mais próxima fica a dois cômodos de distância. A instalação de fiação elétrica dedicada estouraria o orçamento. Este é exatamente o problema que um injetor PoE resolve: ele mescla dados e energia elétrica em um único cabo Ethernet. E quando esse cabo se conecta novamente a um backbone de fibra óptica - como acontece na maioria das redes comerciais modernas - a combinação de fibra-de longa distância e PoE de última{7}}milha cria uma das arquiteturas de implantação mais flexíveis disponíveis atualmente.
O que exatamente é um injetor PoE?
Um injetor PoE, também conhecido como midspan ou adaptador PoE, insere energia elétrica em um cabo Ethernet padrão. Governado pelos padrões IEEE 802.3af, 802.3at e 802.3bt, ele fica entre um switch de rede não-PoE e um dispositivo alimentado (PD), como uma câmera IP, telefone VoIP ou ponto de acesso sem fio. Ele aceita duas entradas - de dados Ethernet do switch e alimentação CA de uma tomada de parede - e, em seguida, envia um único cabo que transporta energia e dados para o terminal.
Milhões de switches Ethernet legados permanecem em serviço. Substituir todos eles por modelos compatíveis com PoE-seria um desperdício. Um injetor PoE preenche essa lacuna por uma fração do custo, prolongando a vida útil dos equipamentos existentes e, ao mesmo tempo, habilitando dispositivos energizados modernos.
Como funciona um injetor PoE

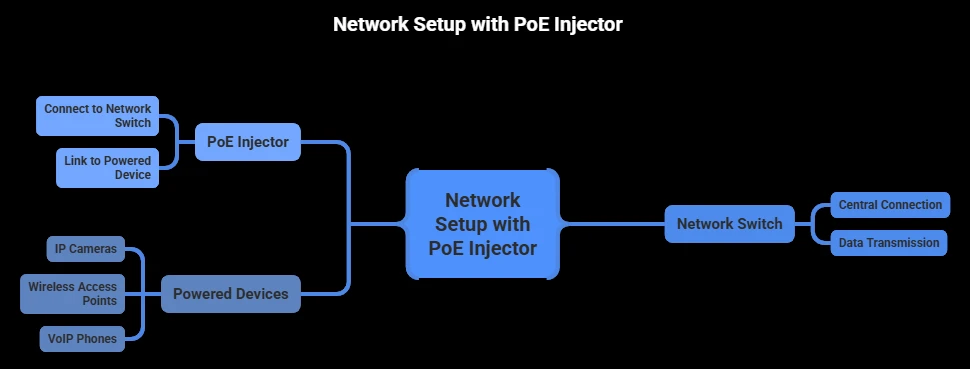

Um injetor PoE típico possui duas portas Ethernet RJ45:Entrada de dados(conectado ao switch ou roteador upstream) ePoE/saída de dados(conectado ao dispositivo alimentado). Uma terceira conexão - o cabo de alimentação CA - é conectado a uma tomada de parede padrão.
Internamente, um conversor CA{0}}para{1}}CC transforma a energia da tomada em corrente contínua regulada, normalmente de 48 a 57 V para modelos compatíveis-com os padrões. Esta alimentação CC se funde com o sinal de dados Ethernet no cabo de saída. O dispositivo alimentado na extremidade separa a energia dos dados internamente, usando cada um para sua respectiva finalidade.
Antes do início do fornecimento de energia, os injetores{0}compatíveis com IEEE executam umprocesso de aperto de mão: o injetor envia uma sonda de baixa-tensão pelo cabo e, se um dispositivo compatível-com PoE responder com a assinatura correta, os dois negociam a potência exata. Somente após uma negociação bem-sucedida é que o poder flui. Nenhuma resposta válida significa que não há energia saindo do injetor - protegendo equipamentos não-PoE contra danos acidentais.
Injetores PoE ativos vs. passivos
Esta distinção pode significar a diferença entre uma instalação segura e um dispositivo frito. Uminjetor PoE ativoestá em conformidade com os padrões IEEE 802.3af/at/bt: ele faz handshake, negocia tensão e ajusta a entrega para atender às necessidades do dispositivo conectado. Os injetores ativos são a escolha-de nível profissional.
A injetor PoE passivopula tudo isso. Ele empurra uma tensão fixa - normalmente 24V ou 48V - independentemente do que estiver na outra extremidade. Sem aperto de mão, sem negociação, sem rede de segurança. Conectar um dispositivo de 24 V a um injetor passivo de 48 V causa danos permanentes. Os modelos passivos ainda atendem a implantações de orçamento com hardware de{10}correspondência de voltagem, mas exigem verificação manual antes de cada conexão.
Visão geral dos padrões PoE
Em vez de percorrer documentos densos de especificações, use esta comparação para combinar o padrão certo para seus dispositivos:
| Padrão | Nome Comum | Potência máxima (fonte) | Disponível no dispositivo | Dispositivos Típicos |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Telefones IP básicos, câmeras estáticas, sensores simples |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Câmeras PTZ, pontos-de acesso de rádio duplos, telas pequenas |
| IEEE 802.3bt Tipo 3 | PoE++ | 60W | ~51W | Unidades de videoconferência, APs multi{0}}rádio, painéis de LED |
| IEEE 802.3bt Tipo 4 | PoE++ | 90W | ~71W | Thin clients, terminais POS, sinalização digital, laptops |
A coluna "Disponível no dispositivo" é mais importante ao dimensionar um injetor. A energia se dissipa como calor ao longo do cabo - aproximadamente 15–20% de perda em um trecho completo de 100 metros com cabeamento de cobre de qualidade. Sempre corresponda ou exceda o consumo real do dispositivo, não apenas o rótulo do padrão.
Passo-a{1}}passo: como instalar um injetor PoE
O passo a passo a seguir usa uma câmera de segurança IP, mas o processo se aplica a qualquer dispositivo{{0}com alimentação PoE. Nenhuma configuração de software é necessária - Os injetores PoE são hardware plug-and{4}}play.
Faça o 1 -teste comparativo-primeiro.Conecte a câmera, o injetor e ligue uma bancada. Verifique se a câmera está ligada, obtém um endereço IP e transmite vídeo. Configure todas as configurações enquanto o equipamento estiver ao alcance do braço.
Etapa 2 - Posicione o injetor.Coloque-o próximo ao switch -, ele precisa de acesso a uma tomada CA e a uma conexão Ethernet curta até a porta do switch.
Etapa 3 - Conecte a entrada de dados.Passe um cabo Cat5e, Cat6 ou Cat6a do switch até a porta Data In do injetor. Escolhendo o certocategoria de cabo patchgarante a integridade dos dados e o fornecimento de energia adequado.
Etapa 4 - Conecte a saída energizada.Passe um segundo cabo Ethernet da porta PoE/Data Out até o conector Ethernet da câmera. Comprimento máximo do cabo: 100 metros (328 pés) de acordo com a especificação IEEE.
Etapa 5 - Ligar.Conecte o cabo AC do injetor na tomada da parede. O handshake ocorre automaticamente - a câmera deve ligar em segundos.
Etapa 6 - Monte e verifique.Instale a câmera permanentemente, confirme o feed de vídeo e verifique se a gravação está ativa.
Ponte entre fibra e PoE: onde o longo-curso encontra o último-quilômetro
É aqui que a conversa muda do conselho genérico de PoE para a arquitetura que realmente pode ser dimensionada. A Ethernet de cobre atinge no máximo 100 metros. O cabeamento de fibra óptica transporta sinais por quilômetros sem degradação. Em redes que abrangem vários edifícios ou áreas externas, a fibra cuida do backbone enquanto o cobre entrega o último segmento aos terminais. Um injetor PoE fica precisamente nesse ponto de transição de fibra-para{6}}cobre, tornando-o um dos dispositivos estrategicamente mais importantes em uma rede híbrida.
A tabela abaixo mostra por que essa arquitetura híbrida supera o cobre puro:
| Parâmetro | Rede-somente cobre | Backbone de fibra + PoE última-milha |
|---|---|---|
| Distância máxima de transmissão | 100m por segmento | Quilômetros (fibra) + 100m (cobre) |
| Capacidade de largura de banda | 1–10 Gbps típico | 10–100 Gbps em backbone de fibra |
| Suscetibilidade a EMI | Alto (o cobre é semelhante a uma-antena) | Zero em segmentos de fibra |
| Escalabilidade | Limitado pelo comprimento do cabo | Os divisores PLC permitem a ramificação para dezenas de terminais |
| Entrega de energia | PoE em todos os segmentos | PoE somente em cobre last{0}}mile (mais eficiente) |
Onde fica fisicamente o injetor PoE nessas redes? Bem no ponto onde a fibra se transforma em cobre. Em uma implantação FTTP, o sinal óptico chega através de fibra terminada com precisãoconectores de fibra ópticaem um conversor de mídia ou ONT. A saída Ethernet alimenta diretamente o injetor PoE, que alimenta câmeras, pontos de acesso ou telefones sem fiação elétrica adicional em qualquer terminal.
A mesma lógica se aplica em escala. Quando um único tronco de fibra atende vários locatários - divididosdivisores PLC de fibra ópticaem linhas separadas - cada local recebe seu próprio ONT, seu próprio handoff Ethernet e seu próprio injetor PoE alimentando dispositivos locais. A função do injetor nunca muda: ele conecta um feed Ethernet-somente de dados e um dispositivo que precisa de dados e energia.
Dentro dos racks de equipamentos, o padrão se repete em uma escala física menor. Técnicos encaminham fibra atravéscaixas terminais de fibra ópticae painéis de patch, então useadaptadores de fibra ópticapara unir conexões entre cabos troncais e links de distribuição. Depois que o sinal passa para cobre na saída do patch panel, um injetor PoE adiciona capacidade de energia a portas específicas - sem necessidade de atualização completa do switch PoE.
O elo perdido: conversores de mídia de fibra PoE
Um conversor de mídia padrão traduz sinais ópticos em sinais elétricos Ethernet e vice-versa - mas umConversor de mídia de fibra PoEvai um passo além. Ele combina a conversão de fibra-em{2}}cobre e a injeção de PoE em um único dispositivo, eliminando totalmente a necessidade de um injetor PoE separado.
Isso é importante em implantações-reais. Considere um estacionamento onde as câmeras IP ficam a 500 metros do armário de rede mais próximo. O cobre não pode alcançar essa distância. Um conversor de mídia de fibra PoE na entrada da garagem aceita a linha de fibra de entrada e envia uma conexão Ethernet-habilitada para PoE diretamente para a câmera. Um dispositivo, um cabo para a câmera, nenhuma tomada elétrica no local da câmera.
Ao avaliar conversores de mídia de fibra PoE, confirme o padrão PoE (802.3af/at/bt), verifique o tipo de fibra (modo-único versus multimodo) e combine o tipo de conector com sua infraestrutura. A qualidade dopatch cord de fibra ópticanesse ponto de transferência afeta diretamente a qualidade do sinal e a confiabilidade-de longo prazo.
Injetor PoE vs. Switch PoE: Qual você precisa?
Um switch PoE possui PoE integrado em todas as portas - a energia e os dados são fornecidos como padrão, sem hardware adicional. Isso o torna ideal quando a maioria dos dispositivos conectados precisa de PoE. Mas também significa substituir seu switch não{3}}PoE existente, que acarreta um custo inicial mais alto e pode ser desnecessário se apenas alguns dispositivos realmente precisarem de energia.
Um injetor PoE adiciona capacidade PoE em uma porta por vez. Precisa alimentar uma única câmera IP na entrada do armazém? Um injetor PoE de porta única cuida disso por US$ 15 a US$ 30 sem tocar no resto da sua rede. Adicionando alguns pontos de acesso sem fio em um pequeno escritório? Um injetor PoE gigabit multi-portas (4 ou 8 portas) cobre o trabalho enquanto preserva seu investimento existente em switch. O ponto de equilíbrio normalmente chega em torno de 8 a 12 dispositivos PoE - além disso, um switch PoE dedicado geralmente se torna mais econômico-e mais fácil de gerenciar.
O que considerar antes de comprar
Três fatores impulsionam cada compra. Primeiro,contagem de dispositivos: um injetor PoE de porta única lida com uma câmera ou AP; modelos de-portas múltiplas atendem instalações maiores. Segundo,orçamento de energia: calcule a potência de cada dispositivo e selecione um modelo que exceda o consumo total. Uma câmera IP básica consome de 8 a 12 W; uma câmera PTZ com aquecedor pode exigir 50 W+. Terceiro,velocidade e tensão: Os dispositivos IEEE 802.3af/at/bt são padronizados em 48V e negociam automaticamente, mas equipamentos legados podem esperar 12V ou 24V. Confirme também a taxa de transferência de gigabit - um injetor PoE de gigabit evita gargalos em endpoints de alta-largura de banda, como câmeras multi-megapixels ou pontos de acesso Wi-Fi 6.
Segurança, qualidade do cabo e confiabilidade
Os injetores PoE{0}}compatíveis com IEEE estão entre os dispositivos de fornecimento de energia mais seguros em redes. O mecanismo de handshake mantém as portas eletricamente inertes até que uma assinatura PoE válida seja detectada - sem risco para equipamentos não{3}PoE conectados acidentalmente.
Para instalações-de missão crítica, conecte o injetor PoE a uma fonte de alimentação ininterrupta (UPS). Como os dispositivos PoE recebem energia através do equipamento de rede, um UPS no injetor fornece bateria reserva para todos os terminais conectados simultaneamente.
A qualidade do cabo merece mais atenção do que normalmente recebe. Sempre use cabeamento Ethernet de{1}cobre sólido com classificação Cat5e ou superior. Cabos de-alumínio revestido de cobre (CCA) custam menos, mas apresentam maior resistência elétrica - mais perda de energia, mais calor e um risco genuíno de incêndio em instalações PoE++ de 60 a 90 W. Seja trabalhando comadaptadores de rede de fibra ópticaou terminais de cobre, a qualidade do material em cada ponto de terminação determina a confiabilidade-de longo prazo.
Perguntas frequentes
P: Um injetor PoE danificará dispositivos que não sejam{0}PoE?
R: Não. Os injetores compatíveis com IEEE 802.3af/at/bt realizam um handshake antes de enviar energia. Nenhuma assinatura PoE válida detectada significa que não há fornecimento de energia. A tensão da sonda usada durante a detecção é inofensiva.
P: Posso usar um injetor PoE com um switch PoE?
R: Você pode, mas é redundante. Um switch PoE já fornece energia através de suas portas e empilhar um injetor pode causar conflitos de negociação. Consulte a seção Injetor PoE vs. Switch PoE acima para obter orientação.
P: Até que ponto um injetor PoE pode enviar energia?
R: Até 100 metros (328 pés) de acordo com a especificação IEEE. Além dessa distância, use extensores PoE ou mude para um backbone de fibra óptica com um conversor de mídia na extremidade remota.
P: Qual é a diferença entre um injetor PoE e um divisor PoE?
R: Um injetor PoE adiciona energia a um cabo Ethernet. Um divisor PoE faz o oposto - separando energia e dados de um cabo PoE de entrada em duas saídas: Ethernet padrão mais um cabo de alimentação CC separado para dispositivos não{2}}PoE.
P: Um injetor PoE afeta a velocidade da rede?
R: Não. Um injetor PoE gigabit transmite dados a uma taxa de linha completa de 1 Gbps com latência mensurável zero. Sempre confirme o suporte de gigabit na folha de especificações do injetor - modelos mais antigos ou baratos podem limitar-se a 100 Mbps, o que causaria um gargalo nos dispositivos modernos.
