O que é ODF? Quadro de distribuição óptica

Um quadro de distribuição óptica, geralmente abreviado para ODF e às vezes chamado de quadro de distribuição de fibra óptica, é o ponto estruturado onde os cabos de fibra óptica são terminados, emendados, remendados e protegidos. Você encontrará ODFs em salas de telecomunicações, redes FTTH, data centers, edifícios empresariais e sistemas de comunicação industrial. Este guia foi escrito da perspectiva de engenheiros que oferecem suporte a projetos de rede de distribuição óptica (ODN) e acesso de fibra, portanto, o objetivo não é apenas listar os tipos de ODF existentes, mas ajudá-lo a combinar um quadro com sua contagem de fibras, espaço de instalação, formato do conector, requisitos de emenda e plano de expansão-de longo prazo.

Quando os compradores comparam opções, a questão prática raramente é “quais tipos estão disponíveis?” Geralmente é "qual tipo de ODF realmente se adapta ao meu site e o que preciso confirmar com o fornecedor antes de fazer o pedido?" As seções abaixo respondem a ambas, e o artigo termina com um guia de seleção, uma lista de verificação de especificações, exemplos de configuração trabalhados e um FAQ.

O que é umQuadro de distribuição óptica(ODF)?

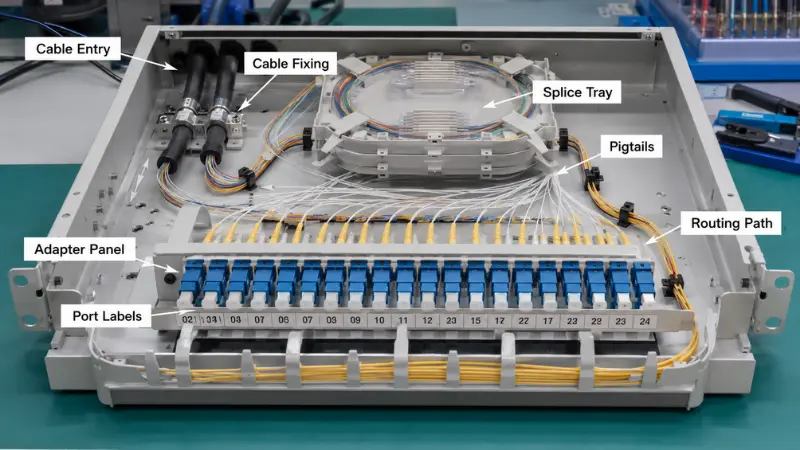

Um quadro de distribuição óptica é um gabinete de gerenciamento de fibra usado para terminar, emendar, corrigir, proteger e organizar fibras ópticas. Os cabos de entrada são conectados a fibras de saída, pigtails, patch cords ou componentes passivos, como divisores, e cada conexão é mantida etiquetada, protegida e acessível para manutenção, em vez de deixada solta dentro de uma caixa.

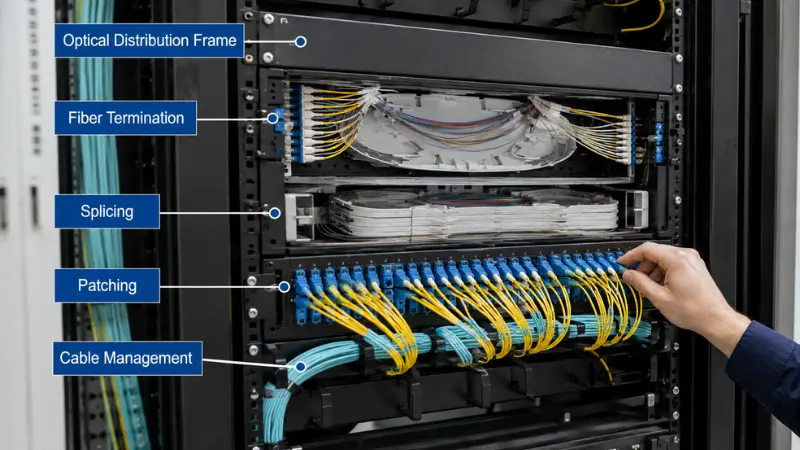

Na operação diária, um ODF bem{0}}projetado suporta terminação de fibra, proteção de emenda de fusão, roteamento de patch cord, armazenamento de folga de cabo, proteção de conector e teste ou reconfiguração de rede. A razão pela qual isso é importante é concreta e não cosmética: quando uma falha aparece fora do horário de trabalho, uma estrutura com numeração clara de portas e bandejas de emenda acessíveis permite que um técnico isole e repare o link em minutos, enquanto uma estrutura superlotada e sem etiqueta transforma o mesmo trabalho em horas de rastreamento manual de fibras. Muitas das mesmas funções de terminação e proteção também aparecem em formatos compactosterminais de fibra óptica e caixas de distribuiçãousado mais próximo do assinante, razão pela qual as duas famílias de produtos são fáceis de confundir. Voltaremos a essa distinção mais tarde.

Principais tipos de repartidores ópticos

Os ODFs podem ser agrupados por método de montagem, ambiente de instalação, capacidade, estrutura interna e aplicação. As categorias mais comuns são montagem em rack, montagem em parede, exterior, trilho DIN, divisor PLC e estruturas modulares de alta-densidade. Cada seção abaixo aborda qual é o tipo, onde ele se encaixa e um detalhe prático que muitas vezes passa despercebido durante a seleção.

Montagem em rack ODF

Um ODF montado em rack é instalado em um rack de equipamentos padrão de 19{17}} polegadas e é o carro-chefe de salas de telecomunicações, data centers, escritórios centrais, salas de servidores e cabeamento de backbone empresarial. Normalmente é oferecido em alturas de 1U, 2U, 3U ou 4U e integra-se perfeitamente com switches, roteadores e painéis de conexão ao lado dele. Como orientação aproximada, uma unidade 1U geralmente carrega até 24 fibras, uma unidade 2U cerca de 48 a 96 fibras e unidades 3U a 4U carrega 96 a 144 fibras ou mais. Esses números mudam significativamente com o formato do adaptador, portanto, uma estrutura usando painéis LC ou MPO de alta densidade acomodará muito mais fibras por U do que uma usando SC.

O detalhe que decide a usabilidade-a longo prazo é a escolha entre um design de gaveta fixa ou deslizante. Um quadro fixo é mais simples, mais estável e de menor custo, o que se adapta a links de backbone estáveis ​​que raramente mudam. Uma gaveta deslizante permite que a bandeja seja puxada para frente para emendas e inspeção, o que é a melhor escolha em qualquer estrutura que sofrerá movimentos, adições e alterações frequentes. Antes de especificar um tipo deslizante, confirme se há espaço suficiente na frente do rack para que a gaveta se estenda totalmente, pois é difícil manter uma estrutura de alta-densidade que não pode ser aberta em um corredor apertado.

Montagem em parede ODF

Um ODF de montagem em parede é fixado diretamente em uma parede em vez de ficar dentro de um rack, por isso é a escolha natural onde não existe rack ou onde o espaço é apertado: pequenas salas de telecomunicações, prédios de escritórios, porões de apartamentos, pontos de distribuição de piso e entradas de edifícios FTTH. Geralmente é compacto, travável e adequado para contagens moderadas de fibras, como 12, 24 ou 48 núcleos.

Ao selecionar uma unidade de montagem em parede, a direção de entrada do cabo é mais importante do que parece à primeira vista. Uma estrutura montada em um riser ou eixo estreito geralmente precisa de entrada inferior ou lateral em vez de entrada traseira, porque simplesmente não há espaço atrás da caixa para passar um cabo sem uma curva acentuada. Confirme a direção de entrada, a capacidade da bandeja de emenda interna, o layout do painel adaptador e o espaço disponível para enrolamento da fibra antes de fazer o pedido, e não depois que a caixa já estiver na parede.

ODF externo

Um ODF externo termina e distribui fibra em locais expostos ou semi{0}expostos, como pontos de acesso FTTH, gabinetes de telecomunicações externos, distribuição-montada em poste, banda larga rural e locais industriais. Ao contrário de uma estrutura interna, uma unidade externa vive ou morre de acordo com sua vedação ambiental, portanto a contagem de portas é apenas metade da especificação.

O valor a ser ancorado é a classificação de proteção de entrada definida no padrão internacionalIEC 60529 (o código IP). Em termos práticos, IP54 significa proteção-contra poeira e resistente a respingos de água, o que pode ser adequado para uma posição protegida ou montada-em gabinete; IP65 significa proteção-à prova de poeira e proteção contra jatos de água de baixa-pressão, o que é um mínimo mais realista para um quadro totalmente exposto às intempéries; e IP66 a IP68 adicionam jatos mais fortes ou imersão temporária. Observe que uma classificação de imersão mais alta não implica automaticamente resistência ao jato, porque os dois são testes separados, portanto, um local que vê chuva intensa e água parada pode precisar de uma classificação dupla. Juntamente com o valor IP, verifique a resistência UV, o design do prensa-cabo, a resistência à corrosão da caixa, o método de travamento e como a condensação é gerenciada. Uma estrutura externa mal vedada é uma das causas mais comuns de falhas-relacionadas à umidade anos após a instalação.

Trilho DIN ODF

Um trilho DIN ODF é uma unidade compacta que se encaixa em um trilho DIN dentro de um gabinete elétrico ou gabinete de controle industrial e é construída para baixas contagens de fibra em sistemas de automação, comunicação de energia, equipamentos de rede inteligente, gabinetes de controle de transporte e redes de fábrica. Seu valor é a integração: traz terminação e proteção de fibra no mesmo painel da fiação elétrica sem exigir um rack separado.

Para trabalhos industriais, olhe além da contagem de fibras para o ambiente mecânico. A vibração, a profundidade disponível do gabinete, os requisitos de aterramento e o alívio de tensão do cabo afetam a confiabilidade da estrutura, e o roteamento da fibra deve ser organizado de forma que um técnico possa alcançar os conectores sem perturbar os condutores de energia próximos.

Divisor PLC ODF

Um divisor PLC ODF abriga divisores ópticos passivos dentro do quadro de modo que uma fibra alimentadora é dividida em muitas fibras de assinante, o que o torna um bloco de construção central de redes de acesso FTTH, GPON e EPON padronizadas em referências como oRecomendações GPON da ITU-T G.984. Um único quadro pode combinar terminação, instalação de divisor, aplicação de patches e gerenciamento de cabos, o que mantém organizada a implantação de uma rede óptica passiva. As configurações típicas vão de 1×8 até 1×32 ou 1×64, e a proporção correta depende do orçamento do link e da densidade de assinantes do projeto.

Vale a pena planejar dois pontos de engenharia. Primeiro, a taxa de divisão determina o layout da porta e o espaço de manutenção, porque um divisor 1×32 alimenta muito mais adaptadores de saída do que um 1×8, e essas saídas precisam de espaço para serem corrigidas e rotuladas sem aglomeração. Também ajuda a decidir antecipadamente entre a divisão centralizada em um nó e a divisão distribuída pela rede, uma compensação-bem explicada nesta visão geral dotipos de divisor óptico. Em segundo lugar, as implantações PON quase sempre usam conectores angulares-polidos (APC). O motivo é a perda de retorno: os reflexos em uma árvore passiva compartilhada degradam a qualidade do sinal para cada assinante na ramificação, e as faces finais do APC suprimem esses reflexos muito melhor do que os planos-polidos. Confirme a proporção do divisor, o polimento do conector, o layout de entrada e saída, o espaço disponível na bandeja de emenda e o esquema de etiquetagem antes de fazer o pedido e navegueDivisor CLPopções para corresponder à proporção exata que seu projeto precisa.

ODF modular de alta-densidade

Um ODF modular de alta-densidade foi projetado para grandes contagens de fibra em rack ou espaço físico limitado e é a escolha padrão para data centers, escritórios centrais, backbone de operadora, grandes campi e pontos de agregação que precisam de espaço para crescer. Em vez de um único painel fixo, esses sistemas usam painéis adaptadores modulares, cassetes removíveis, múltiplas bandejas de emenda e caminhos de roteamento projetados, e geralmente suportam interfaces LC ou MPO/MTP.

O erro a evitar aqui é selecionar apenas a contagem máxima de portas. Em densidades muito altas, os patch cords se aglomeram, o espaço-de acesso frontal fica apertado e um quadro sobrecarregado convida à desconexão acidental da porta errada durante a manutenção. A questão decisiva para trabalho de-alta densidade, incluindo a escolha de LC-versus-array abordada nesteguia prático para LC versus MTP/MPO, é se os técnicos ainda podem alcançar as portas, gerenciar patch cords e preservar o raio de curvatura quando o quadro estiver totalmente carregado.

Tabela de comparação de tipos ODF

As faixas de capacidade são apenas valores típicos e variam de acordo com o design do produto, formato do adaptador e configuração do fornecedor. Sempre confirme a contagem exata de fibras e as opções do painel na folha de dados.

Guia rápido de seleção ODF

Se você precisar apenas de uma orientação rápida para a categoria certa, a tabela abaixo mapeia situações comuns de projeto para um ponto de partida adequado. Trate-a como uma lista restrita e, em seguida, verifique os detalhes usando a lista de verificação mais abaixo.

Como escolher o ODF certo para o seu projeto?

Escolher um ODF não é simplesmente escolher uma caixa com portas suficientes. Uma moldura deve caber em todo o design, portanto todos os fatores abaixo devem ser confirmados antes da compra.

Contagem de fibras e expansão futura

Comece com o número de fibras que você precisa terminar, emendar ou remendar hoje e depois adicione uma reserva. Uma moldura dimensionada exatamente para as atuais 24 fibras não deixa espaço quando o local cresce para 48, e a capacidade de modernização posterior geralmente custa mais do que comprá-la agora. Na prática, muitos projetos reservam de 20 a 50% da capacidade disponível para futuros links, fibras de backup e atualizações. Pergunte quantas fibras entram, quantas saem, se serão adicionados mais usuários ou edifícios e se a bandeja de emenda e a capacidade do adaptador podem absorver esse crescimento.

Espaço de instalação

A localização determina em grande parte o tipo. Um rack existente de 19 polegadas aponta para uma estrutura de montagem em rack; um local com apenas espaço na parede aponta para uma estrutura de montagem na parede; uma fibra passada dentro de um gabinete industrial aponta para uma estrutura de trilho DIN; e uma instalação exposta à chuva, poeira ou variações de temperatura exclui uma unidade interna padrão em favor de uma unidade externa. Meça o espaço real disponível, incluindo a profundidade do rack ou a folga da gaveta, antes de escolher um modelo.

Ambiente interno versus ambiente externo

As molduras internas e externas não são intercambiáveis. As unidades internas são adequadas para espaços protegidos, como salas de equipamentos, escritórios e armários de telecomunicações, onde a vedação não é a prioridade. As unidades externas precisam de proteção defensável contra umidade, poeira, corrosão e UV, e é por isso que a classificação IP, o material da caixa, a vedação da porta, o design da vedação, a estrutura de travamento e a faixa de temperatura pertencem todos à especificação. As diferenças entre o manuseio interno e externo, incluindo tipos de cabos e roteamento, são abordadas neste guia parainstalação de cabo de fibra interna e externa. Usar uma estrutura interna em ambientes externos é uma causa frequente e evitável de confiabilidade reduzida.

Tipo de conector e adaptador

Os ODFs podem ser configurados com adaptadores SC, LC, FC ou ST, e a escolha certa segue os patch cords, pigtails e interfaces de equipamentos ativos existentes. Como um padrão geral,Conectores SCsão difundidos em telecomunicações e FTTH,Conectores LCdominam data centers de alta-densidade e trabalhos empresariais, o FC aparece em algumas telecomunicações e instrumentação e o ST sobrevive em redes legadas. Confirme o formato em relação à correspondênciaadaptadores de fibra ópticavocê pretende usar.

O tipo polonês merece igual atenção. As faces finais UPC (planas e ligeiramente abauladas) normalmente proporcionam uma perda de retorno de cerca de 50 dB, enquanto as faces finais APC (angulares de 8-graus) atingem aproximadamente 65 dB refletindo a luz dispersa no revestimento em vez de voltar para a fibra, razão pela qual o APC é padrão em aplicações de vídeo PON e RF. Os dois não devem ser acoplados: uma conexão APC-para UPC causa alta perda de inserção e pode danificar fisicamente as faces finais do ferrolho. Se você está avaliando as opções, esta explicação deTipos de polimento PC, UPC e APCcobre as diferenças em detalhes.

Capacidade da bandeja de emenda

Se a estrutura for usada para emenda por fusão, a capacidade da bandeja interna deverá corresponder à contagem de fibras, não apenas à contagem de adaptadores. Um erro comum e frustrante é comprar uma moldura com muitas portas de adaptador, mas com poucas bandejas. Como regra de planejamento, uma bandeja de emenda geralmente contém 12 ou 24 emendas protegidas, portanto, um trabalho de 24-fibras precisa de aproximadamente uma a duas bandejas, um trabalho de 48-fibras precisa de duas a quatro e assim por diante. Quando as bandejas ficam curtas, os sintomas são previsíveis: as mangas termorretráteis não têm onde assentar, as fibras não podem ser enroladas dentro do seu raio de curvatura mínimo, a manutenção significa alterar novamente as emendas existentes e a expansão futura torna-se complicada. De acordo com as práticas resumidas peloAssociação de fibra óptica, cabos para instalações pequenas geralmente exigem um raio de curvatura de cerca de 25 mm após a instalação, e uma estrutura que não consegue segurar esse raio aumentará silenciosamente a perda de inserção. Planeje a contagem de bandejas, o armazenamento de mangas e o caminho de roteamento em conjunto e revise seutranças de fibraao lado da estrutura para que as terminações e as bandejas sejam compatíveis. Se você ainda está decidindo entre conectores de emenda e{1}}instalados em campo, esta comparação deemenda por fusãoé uma referência útil.

Entrada de cabos e acesso para manutenção

A direção de entrada do cabo é uma restrição-do mundo real, não um detalhe. As estruturas suportam entrada traseira, lateral, superior ou inferior, e uma incompatibilidade com o layout do local força curvas acentuadas ou roteamento confuso. O acesso de manutenção segue a mesma lógica: um design de gaveta deslizante ou de acesso-frontal é mais fácil de trabalhar para redes que mudam frequentemente, enquanto uma estrutura fixa é aceitável para links estáveis ​​com poucas mudanças. Uma moldura que parece compacta no papel pode ser difícil de consertar depois que os cabos estiverem inseridos.

Etiquetagem e gerenciamento de cabos

A rotulagem clara economiza tempo durante falhas e atualizações e, em quadros maiores, uma rotulagem inadequada causa conexões erradas, isolamento de falhas mais longo e interrupções evitáveis. Uma boa estrutura permite numeração de portas distinta, espaço de etiqueta dedicado, anéis de roteamento de patch cord, pontos de amarração, uma área de armazenamento livre e separação entre cabos de entrada e patch cords. Mantenha o roteamento do seucabos de manobraplanejado desde o início, em vez de adicionado posteriormente.

Lista de verificação de especificações ODF antes de solicitar um orçamento

Preparar esses detalhes antes de entrar em contato com um fornecedor reduz o tempo-e-de idas e vindas e reduz o risco de receber a configuração errada.

• Total de fibras a terminar agora, mais o percentual de reserva para crescimento futuro.
• Instalação interna ou externa e, para instalação externa, a classificação IP alvo.
• Método de montagem: rack de 19- polegadas de altura U, parede, poste, trilho DIN ou gabinete.
• Formato de conector e adaptador (SC, LC, FC ou ST) e polimento (UPC ou APC).
• Tipo, comprimento e quantidade de pigtail e patch cord.
• Número de bandejas de emenda e capacidade necessária por bandeja.
• Relação e posição de divisão do divisor, para projetos PON.
• Direção de entrada do cabo e diâmetro externo do cabo ou tamanho da prensa-cabo.
• Esquema de rotulagem e numeração-de portas.
• Estrutura fixa ou deslizante e lado de acesso necessário.

Exemplo de configurações ODF

Três cenários anonimizados mostram como os fatores acima se combinam na prática.

Pequeno ponto de distribuição de edifícios FTTH

Para 24 fibras com pigtails SC/APC dentro de um riser, um ODF compacto para montagem em parede com duas bandejas de emenda e entrada de cabo inferior ou lateral geralmente é suficiente. A reserva de algumas portas sobressalentes deixa espaço para unidades adicionais no edifício sem adicionar uma segunda estrutura.

Agregação de data center

Para 96 ​​fibras em LC em um corredor movimentado, um ODF de montagem em rack deslizante de alta-densidade de 2U com acesso frontal e entrada dupla de cabo mantém o gerenciamento de patches e protege o raio de curvatura sob uma carga pesada de-patch cord. A gaveta deslizante é importante aqui porque as mudanças são frequentes.

Acesso FTTH rural em poste

Para um alimentador dividido para muitos assinantes, um quadro de distribuição divisor externo com classificação IP65 ou superior, equipado com umDivisor 1×32e conectores SC/APC, lidam com a divisão e a exposição ambiental em um gabinete.

Seleção ODF por Aplicação

Redes de acesso FTTH e PON

O trabalho de FTTH tende a usar estruturas de montagem em parede em ambientes internos, estruturas externas em pontos de acesso expostos e estruturas divisoras de PLC sempre que a divisão passiva for necessária. Um porão, sala de telecomunicações ou ponto de distribuição no chão geralmente exige uma unidade de montagem na parede; um local externo exige um local-com classificação externa; e um nó divisor exige um quadro divisor que integra o divisor à terminação. Para uma visão mais ampla do que uma construção passiva exige, esteComponentes passivos FTTHO guia de compras é um companheiro útil.

Data Centers e Salas de Telecomunicações

Esses ambientes favorecem a montagem em rack e estruturas modulares de alta{0}}densidade e geralmente exigem altas contagens de fibras, adaptadores LC de alta-densidade, roteamento limpo de patch-cabos, rotulagem confiável e espaço para expansão. Em racks densos, o gerenciamento de cabos tem tanto peso quanto a densidade bruta de portas.

Edifícios empresariais e redes de campus

Aqui, o quadro certo depende do design do backbone. Uma sala de equipamentos principal geralmente usa uma estrutura de montagem em rack, enquanto os pontos de distribuição no piso usam estruturas de montagem em parede. Em um campus com vários-edifícios, os ODFs encerram as fibras do backbone e fornecem um ponto de conexão limpo entre edifícios, switches e salas de equipamentos.

Redes de Gabinetes Industriais e de Controle

As redes industriais apoiam-se em estruturas de trilho DIN ou em unidades compactas de montagem em parede. A estrutura deve caber no gabinete de controle, proteger as fibras do estresse mecânico e permitir que os técnicos alcancem os conectores sem tocar na fiação elétrica, com vibração, poeira, temperatura do gabinete e alívio de tensão, tudo levado em consideração.

ODF versus Patch Panel de Fibra versus Caixa de Distribuição de Fibra

Os compradores muitas vezes confundem esses três porque todos gerenciam conexões de fibra, mas não são a mesma coisa. Um ODF é geralmente a unidade mais completa, combinando painéis adaptadores, bandejas de emenda, roteamento de cabos, armazenamento de folga e proteção. Um patch panel de fibra é mais focado em patches conectorizados dentro de um rack, embora alguns incluam bandejas de emenda. Uma caixa de distribuição de fibra é normalmente menor e fica mais próxima dos usuários finais, em edifícios FTTH, pontos de piso ou locais de acesso externos.

Uma maneira rápida de decidir: use um ODF quando precisar de terminação estruturada, emenda, correção e gerenciamento em conjunto; use um patch panel quando precisar principalmente de patches{0}}baseados em rack próximos a equipamentos ativos; e use uma caixa de distribuição quando precisar de distribuição compacta perto dos usuários. Como a nomenclatura varia entre fornecedores e mercados, julgue a estrutura, capacidade e função reais, e não o rótulo na folha de dados. Este olhar mais profundo sobre odiferenças entre um ODF e um patch panel de fibravale a pena ler se o limite ainda parecer embaçado.

Erros comuns ao selecionar um ODF

Escolhendo apenas por contagem de portas

A contagem de portos é importante, mas não é suficiente por si só. A capacidade de emenda, a entrada do cabo, o formato do adaptador, o espaço de manutenção e a altura livre de expansão determinam se a estrutura realmente funcionará no local.

Ignorando a expansão futura

Um quadro-de baixo custo e sem capacidade disponível se torna caro no momento em que a rede cresce. Planeje o crescimento da fibra antes da seleção final e não depois.

Usando um ODF interno e externo

As molduras internas não são construídas para chuva, poeira e exposição prolongada ao ar livre. As instalações externas precisam de um gabinete devidamente vedado com classificação IP e design de bucim adequados.

Misturando tipos de conectores sem planejamento

As opções SC, LC, FC, APC e UPC devem estar alinhadas com os patch cords, pigtails e equipamentos ativos. A combinação errada aumenta a complexidade da instalação e, no caso de polimento incompatível, degrada o desempenho óptico.

Esquecendo o acesso à manutenção

Uma estrutura que parece compacta no papel pode ser difícil de consertar depois de cabeada. Certifique-se de que os técnicos possam alcançar com segurança os adaptadores, bandejas de emenda e áreas de roteamento após a instalação.

Perguntas frequentes

Conclusão

Os principais tipos de quadro de distribuição óptica são montagem em rack, montagem em parede, exterior, trilho DIN, divisor PLC e modular de alta{0}}densidade, e a escolha certa depende da contagem de fibras, espaço de instalação, ambiente, tipo de conector e polimento, capacidade da bandeja de emenda, roteamento de cabos e expansão futura. Um pequeno local interno pode precisar apenas de uma moldura para montagem na parede; salas de telecomunicações e data centers geralmente exigem montagem em rack ou estruturas de alta{2}}densidade; As redes FTTH e PON geralmente usam quadros divisores externos e PLC; e armários industriais são bem servidos por estruturas em trilho DIN. Antes de selecionar, prepare os detalhes do seu projeto usando a lista de verificação acima, e uma moldura que seja prática, confiável e de fácil manutenção se tornará muito mais fácil de especificar.
