Um patch cord SC para MTP/MPO de 8-núcleos é um conjunto de cabo breakout que termina em um único conector multi{3}}fibra MTP/MPO em uma extremidade e quatro conectores SC duplex na outra, transportando oito fibras ópticas em uma única capa. Ele serve como uma ponte direta entre a infraestrutura óptica paralela de alta-densidade e equipamentos herdados com terminação-SC, tornando-o uma das ferramentas mais práticas para redes que não estão prontas para serem eliminadas e substituídas, mas ainda precisam migrar para 40G ou 100G.
Se sua instalação ainda executa painéis de conexão-baseados em SC, OLTs ou instrumentos de teste junto com equipamentos de comutação QSFP+ mais recentes, esse cabo elimina a necessidade de cassetes intermediários ou painéis adaptadores. Uma extremidade se conecta diretamente a uma porta do transceptor QSFP+ SR4; o outro se espalha para sua infraestrutura SC duplex existente. Essa franqueza é o que o torna valioso - e o que o torna diferente dos cabos breakout MTP-para{8}}LC mais comuns que dominam a maioria dos catálogos de data centers.
Por que a contagem de 8 fibras é importante no cabeamento moderno
O setor de fibra óptica tem mudado gradualmente da arquitetura Base-12 para Base{9}}8, e por um bom motivo. Um transceptor QSFP+ ou QSFP28 padrão usa quatro pistas para transmissão e quatro pistas para recepção – oito fibras no total. Quando você implanta um cabo tronco MTP de 12 fibras para um aplicativo QSFP, quatro fibras no centro do conector ficam sem uso. Em uma implantação em larga escala com centenas de links, essa fibra ociosa representa um desperdício significativo de investimento.
UmPatch cord de fibra SC para MTP/MPO de 8 núcleosalinha-se perfeitamente com a utilização real de fibra óptica 40GBASE-SR4 e 100GBASE-SR4. Cada fibra transporta tráfego. Sem desperdício, sem fios mortos atrapalhando sua documentação. O cabeamento de base{10}}8 também se adapta perfeitamente às configurações de portas de switch padrão. A maioria dos chassis tem contagens de portas em múltiplos de quatro (placas de linha de 16 portas e 32 portas), que são mapeadas de forma limpa em conectores MTP de 8 fibras sem fibras órfãs.

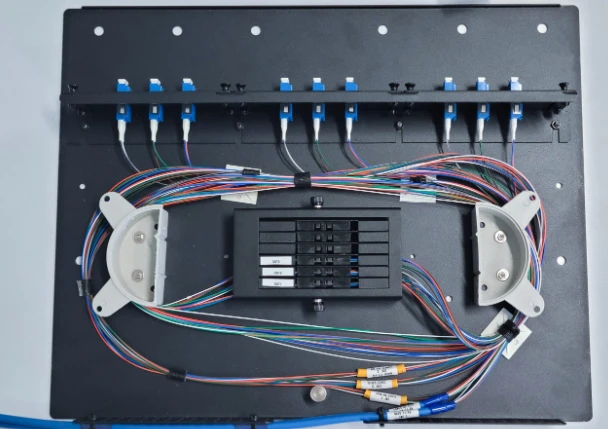

Unindo Redes SC Legadas a Óptica Paralela
É aqui que o cabo breakout de SC-para{1}}MTP/MPO ganha seu sustento. Os conectores SC dominaram o cabeamento empresarial e de telecomunicações por mais de duas décadas. Muitas redes de campus, headends de CATV, instalações governamentais e escritórios centrais de operadoras ainda possuem fileiras e mais fileiras de painéis de conexão SC. Trocar toda essa infraestrutura por LC apenas para acessar velocidades de 40G é caro e perturbador.
Em vez disso, um cabo breakout de 8-fibras MTP-para SC permite conectar uma porta 40G QSFP+ diretamente a quatro portas SC duplex existentes. Cada par SC lida com uma pista de 10G, portanto, um único transceptor QSFP+ se divide efetivamente em conexões 4×10G em sua planta SC existente. A mesma lógica se aplica aos transceptores 100G QSFP28 SR4 divididos em pistas 4×25G. Você preserva seu investimento em cabeamento enquanto acessa a densidade de largura de banda da óptica paralela.
Este não é um cenário de nicho. Operadoras de telecomunicações que executam infraestrutura SONET/SDH legada em conectores SC, campi universitários com backbones de edifícios com terminação SC-antigos e instalações de transmissão conectadas com fibra SC para transporte de vídeo enfrentam exatamente essa situação. O cabo SC para MTP/MPO de 8 núcleos oferece um caminho de migração que não requer uma atualização em grande escala.
Noções básicas sobre configuração de polaridade para links SC-para-MTP
A polaridade é um dos pontos de falha mais comuns no cabeamento MTP/MPO, e acertar em um breakout SC não é exceção. Para um conjunto de breakout padrão de 8-fibras SC para MTP/MPO, a polaridade Tipo B (Método B de acordo com TIA-568) é a escolha padrão para aplicações de transceptor QSFP. Em uma configuração Tipo B, a posição 1 da fibra em uma extremidade é mapeada para a posição 8 da fibra na outra - uma reversão completa da matriz que garante que as fibras de transmissão se alinhem com as fibras de recepção no link.
A polaridade tipo A (direta-) é menos comum em cenários de interrupção e normalmente reservada para conexões tronco-a{2}}tronco onde os cassetes lidam com a inversão Tx/Rx. O tipo C (par -invertido) é uma configuração especial usada com projetos de cabeamento estruturado-baseados em cassetes específicos. A menos que a documentação da infraestrutura especifique o contrário, o Tipo B é a escolha segura para aplicações diretas de transceptor-para-de breakout SC. Confirmar a polaridade antes de fazer o pedido evita o cenário frustrante de uma instalação limpa que simplesmente não deixa passar luz.
Monomodo vs. Multimodo: Correspondência do tipo de fibra à distância da aplicação
O patch cord SC para MTP/MPO de 8 núcleos está disponível nas variantes monomodo (OS2, 9/125μm) e multimodo (OM3 50/125μm, OM4 50/125μm). A escolha depende do tipo de transceptor e dos requisitos de alcance.
Para aplicações multimodo, a fibra OM3 suporta 40GBASE-SR4 até 100 metros e 10GBASE-SR até 300 metros. OM4 estende essas distâncias - 150 metros em 40G SR4 - e oferece quase o dobro da largura de banda modal efetiva em 850 nm (4700 MHz·km vs. 2000 MHz·km). Se você estiver criando novas execuções horizontais dentro de um data center, o custo incremental do OM4 em relação ao OM3 vale a pena-preparar para o futuro. Para uma comparação mais profundagraus de fibra multimodo de OM1 a OM5, cada geração representa um aumento mensurável na densidade da largura de banda e no comprimento do link suportado.
A fibra OS2 monomodo é a escolha para aplicações de maior-alcance - 100GBASE-PSM4 em distâncias de até 500 metros ou 40GBASE-PLR4 atingindo 10 km. Implantações de backbone governamental e de campus que abrangem vários edifícios geralmente precisam de modo único, especialmente quando os painéis de patch SC na extremidade remota foram originalmente instalados para aplicativos de telecomunicações de longa distância.
Principais cenários de implantação
Migração de data center de 10G-para 40G
Uma instalação que executa transceptores 10G SFP+ em painéis de conexão com terminação-SC pode atualizar a camada de coluna para 40G QSFP+ sem-reterminar um único painel. O cabo breakout de SC para MTP/MPO de 8 núcleos conecta a porta QSFP+ diretamente a quatro portas SC duplex, cada uma carregando uma pista de 10G. Este caminho de migração não requer nenhuma alteração no cabeamento horizontal existente.
Interconexão do Escritório Central de Telecomunicações
Os escritórios centrais geralmente mantêm estruturas de distribuição óptica-baseadas em SC que estão em serviço há anos. Conectar novos equipamentos DWDM ou ROADM com interfaces MTP/MPO aos quadros existentes requer um breakout que fale os dois idiomas do conector. O conjunto de 8 núcleos faz isso sem um cassete intermediário, economizando 1U de espaço em rack por ponto de conexão.
Transmissão e transporte A/V
Instalações de transmissão profissionais frequentemente usam fibra SC para transporte de vídeo não compactado entre estúdios e salas de controle. Ao adicionar roteadores de vídeo-baseados em IP com portas QSFP, o cabo breakout SC para MTP/MPO integra novos equipamentos à planta de fibra existente de forma limpa.
Ambientes de teste e laboratório
Os laboratórios de teste de rede geralmente mantêm uma combinação de tipos de conectores em diferentes gerações de equipamentos. Um patch cord SC para MTP/MPO de 8-núcleos permite que os engenheiros façam patch entre instrumentos de teste legados com portas SC e conjuntos de testes multifibra mais recentes sem precisar procurar adaptadores.
Considerações sobre qualidade do conector e perda de inserção
Os orçamentos de perda de inserção diminuem à medida que a velocidade do link aumenta. Em 40G e 100G, cada décimo de decibel em cada ponto de conexão afeta a margem do seu link. Os conectores MTP de nível-padrão normalmente especificam uma perda de inserção máxima menor ou igual a 0,50 dB por par acoplado, enquanto os conectores MTP de perda-de elite/baixa reduzem essa perda para menor ou igual a 0,35 dB (0,15 dB típico). A extremidade SC do breakout deve manter menor ou igual a 0,30 dB por conector.
Para links de vários-saltos exigentes, especificando conectores MTP de-baixa perda noPatch cord de fibra multimodo MTP / MPOfinal vale o prêmio. Cada cabo deve ser enviado com dados de teste individuais - 3D, no mínimo, verificação de interferometria da geometria do terminal. Se o seu fornecedor não puder fornecer documentação de teste por{3}}cabo, esse é um sinal de alerta que vale a pena investigar antes de se comprometer com um pedido de compra.
A limpeza do conector é tão importante quanto a qualidade do conector. Uma única ponteira contaminada em um conector MTP de 12-fibras pode adicionar 1–2 dB de perda excessiva em todo o conjunto. Limpadores de bobina específicos-de MTP devem ser equipamento padrão em qualquer instalação que implemente cabos multifibras. MantendoAdaptadores de fibra óptica MTP/MPOficar protegido-de poeira quando não estiver em uso é um hábito simples que evita um número surpreendente de chamadas de solução de problemas.
Escolhendo entre cabo redondo, cabo oval e fita nua
O conjunto SC para MTP/MPO de 8 núcleos vem em três opções de jaqueta, e a escolha é mais sobre seu ambiente de roteamento físico do que sobre o desempenho do sinal.
Cabo redondo (normalmente com 3,0 mm de diâmetro, LSZH ou revestimento de PVC) é o padrão para a maioria das aplicações de data center. Ele passa de forma limpa através de anéis de gerenciamento de cabos padrão e organizadores verticais, e sua construção robusta suporta manuseio repetido durante movimentos, adições e alterações.
O cabo oval (plano) funciona bem em instalações subterrâneas ou em bandejas de cabos horizontais estreitas, onde a altura de empilhamento vertical é limitada. O cabo de fita simples oferece densidade máxima para áreas de patch de densidade ultra-alta-, mas oferece durabilidade mecânica - e é mais adequado para instalações permanentes dentro de cassetes ou painéis de patch onde o cabo não será perturbado depois de roteado.
Como ele se compara aos cabos breakout MTP-a-LC
A configuração de breakout muito mais comum é MTP para LC, simplesmente porque o LC se tornou o conector duplex dominante nos data centers modernos. Então, por que você buscaria uma fuga de SC? A compatibilidade com a infraestrutura instalada é o fator decisivo. Se a sua instalação já padronizou o LC, não há vantagem em um breakout SC. Mas se os conectores SC estiverem na parede, no patch panel ou no equipamento, oInteroperabilidade do conector SC com sistemas de múltiplas{0}fibras MTP/MPOatravés de uma montagem breakout é o caminho mais rápido para obter maior largura de banda sem recabeamento.
Os conectores SC também mantêm vantagens em determinadas aplicações: sua ponteira maior de 2,5 mm fornece um pouco mais de área de superfície para contato físico, são mais fáceis de manusear com mãos enluvadas em ambientes industriais e continuam sendo o conector padrão em equipamentos FTTH OLT em muitas regiões.
Perguntas frequentes
P: Posso usar um patch cord SC para MTP/MPO de 8 núcleos para conexões 100G?
R: Sim. Um transceptor 100GBASE-SR4 QSFP28 usa quatro pistas paralelas de 25G em oito fibras - exatamente o que este cabo fornece. Cada par SC duplex carrega uma pista de 25G. Para aplicativos PSM4 100G monomodo, especifique uma versão OS2 do assembly.
P: Que tipo de polaridade devo solicitar para aplicações de transceptor QSFP+?
R: A polaridade Tipo B (Método B) é o padrão para conexões breakout QSFP diretas. Ele executa uma reversão completa do array de fibra para que as posições de transmissão na extremidade MTP se alinhem com as posições de recepção na extremidade SC. A menos que seu projeto de cabeamento estruturado exija explicitamente o Tipo A ou o Tipo C, solicite o Tipo B.
P: Preciso de um conector MTP macho ou fêmea na extremidade multi-fibra?
R: MTP fêmea (não fixado) é a configuração padrão para conexão com transceptores QSFP e a maioria dos adaptadores de patch panel, que usam conectores macho (fixados). Encomende fêmea, a menos que a documentação específica do seu equipamento indique o contrário.

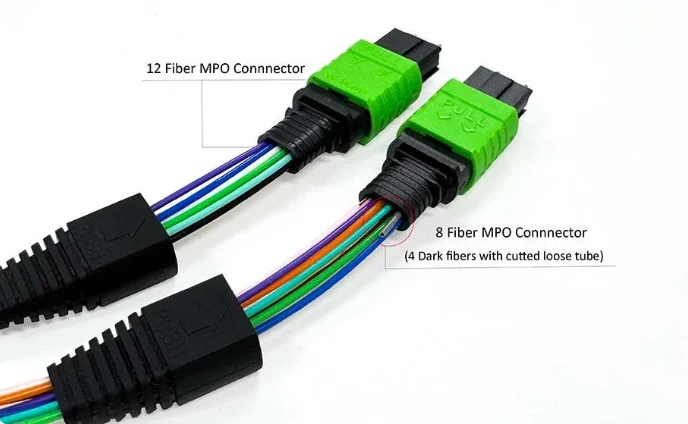

P: Um conector MTP de 8 fibras é igual a um MPO padrão de 12 fibras?
R: Um MTP de 8-fibras usa o mesmo invólucro físico do conector MPO-12, mas preenche apenas as oito posições externas da fibra (1–4 e 9–12), deixando as quatro posições centrais vazias. É mecanicamente compatível com adaptadores MPO padrão de 12 fibras. A principal diferença é a utilização da fibra – um conjunto de 8 fibras elimina as quatro fibras não utilizadas que ficariam escuras em uma aplicação QSFP.
P: Qual classificação de jaqueta eu preciso para instalações Plenum?
R: Para cabeamento que passa por espaços de tratamento-de ar (acima de tetos suspensos, sob pisos elevados em áreas classificadas como plenum-), especifique a jaqueta OFNP (Plenum Não Condutor de Fibra Óptica). Para risers verticais entre andares, OFNR (Riser) é suficiente. LSZH (Low Smoke Zero Halogen) é o padrão para a maioria dos ambientes de data center internacionais e é exigido em muitas instalações europeias e asiáticas. O código de construção local determina o requisito mínimo.
