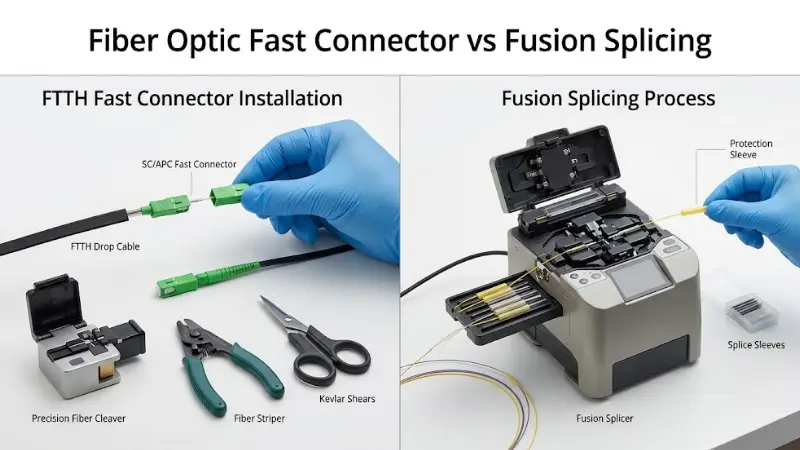

Conector rápido de fibra óptica vs emenda de fusão: guia FTTH

Se você terminar ou unir fibra no campo, a escolha geralmente se resumirá a dois métodos: umconector rápido de fibra ópticaou uma emenda de fusão. Ambos criam um caminho óptico, mas são construídos para trabalhos muito diferentes. Um conector rápido é a opção-de ferramentas mais rápida e mais barata para terminação de cabo drop FTTH, trabalho-do assinante, pequenos reparos e qualquer situação em que seja impraticável transportar um splicer de fusão para todos os pontos. A emenda por fusão é a opção com menor-perda e maior{6}}estabilidade para links de backbone, fechamentos de emendas externas e juntas permanentes que devem manter seu desempenho por anos.

Este guia fornece primeiro uma estrutura de decisão clara, depois os detalhes técnicos, números de perdas, etapas de instalação, testes, solução de problemas e uma lista de verificação de compra B2B para que você possa combinar o método e o conector com seu cenário real.

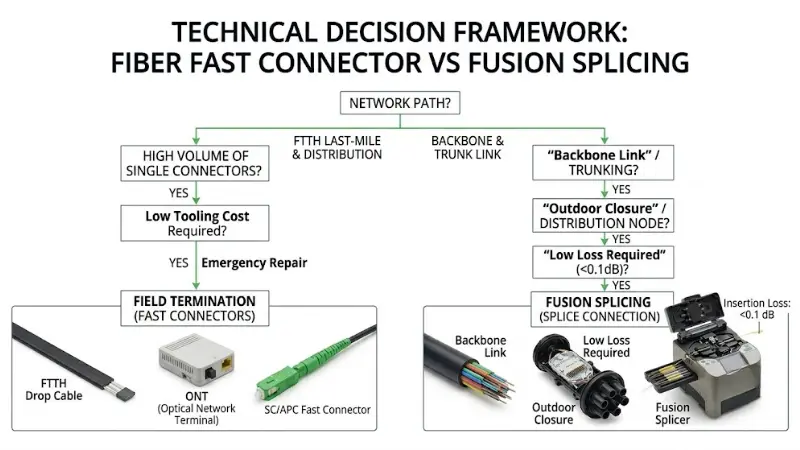

Conector rápido ou emenda por fusão? Uma estrutura de decisão simples

Antes de comparar as especificações, decida o que a conexão deve fazer. Os dois métodos raramente competem cara a cara-com-cara a cara; eles se ajustam a diferentes partes da mesma rede.

Escolha um conector rápido de fibra óptica quando:

• Você está terminando o cabo drop FTTH em residências, corredores, tomadas de parede ou portas ONT e precisa terminar muitos pontos por dia.
• Você precisa que um link de emergência ou temporário seja restaurado rapidamente, antes que um reparo permanente seja agendado.
• A equipe não possui um splicer de fusão no local, ou a compra de um não se justifica pelo tamanho do trabalho.
• O link é curto, o orçamento de perdas tem margem e a conexão pode precisar ser refeita ou movida posteriormente.

Escolha a emenda por fusão quando:

• A junta é permanente e fica em um backbone, alimentador ou rota de longa-distância.
• O orçamento do link é apertado e cada décimo de decibel é importante.
• A conexão funciona em um ambiente externo hostil, em um fechamento subterrâneo ou em qualquer lugar sujeito a oscilações de temperatura e vibração ao longo de muitos anos.
• A confiabilidade e o desempenho de refletância superam a velocidade de instalação.

Se um ponto corresponder aos itens de ambas as listas, os fatores decisivos geralmente são o orçamento de perdas e por quanto tempo a junta deve permanecer intacta.

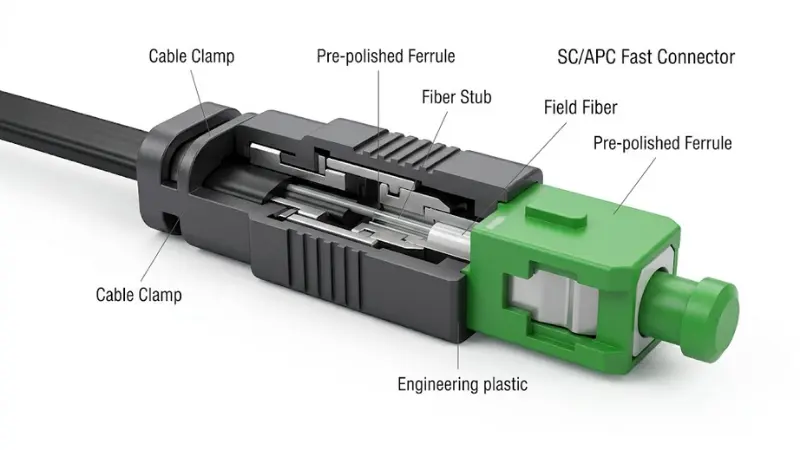

O que é um conector rápido de fibra óptica?

Um conector rápido de fibra óptica é um conector{0}instalável em campo que termina uma fibra sem polimento de fábrica ou cura com epóxi. Você também pode vê-lo chamado de conector rápido, conector de montagem em campo ou conector mecânico.

A maioria dos projetos usa uma ponteira pré{0}}polida e uma estrutura de alinhamento interno. O técnico retira, limpa, cliva e insere a fibra de campo nocampo-corpo do conector da montagem, em seguida, trava-o no lugar. O conector acabado combina com equipamento óptico,adaptadores, painéis de conexão, caixas de terminais ou ONTs da mesma forma que um conector-terminado de fábrica faria. Como não há cura ou polimento manual no local, um conector rápido pode reduzir drasticamente o tempo de terminação no trabalho de última{2}} milha.

O que é emenda mecânica e como ela se relaciona com conectores rápidos?

A emenda mecânica alinha duas extremidades de fibra dentro de uma estrutura de precisão e as mantém com um gel de índice-correspondente, em vez de derretê-las. Este é exatamente o princípio que a maioria dos conectores rápidos usa internamente: a fibra de campo é alinhada contra um stub de fibra curto e pré{2}}polido. Portanto, "conector rápido" descreve a forma do produto, enquanto "emenda mecânica" descreve o método de conexão dentro dele. UMconector rápido pré-incorporadoé uma implementação comum, onde o stub e o canal de alinhamento já estão integrados ao corpo.

Vantagens

Rapidez e baixo custo de ferramental são as principais vantagens. Não há nenhum splicer de fusão para comprar, transportar, fornecer energia ou manter, o que é adequado para pequenos trabalhos, manutenção em campo e instalações de assinantes. A rampa de qualificação é mais curta: com um bom descascador, um cutelo, materiais de limpeza e o conector certo, um técnico pode se tornar produtivo rapidamente. Muitos projetos também podem ser removidos ou substituídos mais facilmente do que uma junta fundida, o que ajuda com vínculos temporários e alterações-no local.

Limitações

As conexões mecânicas são mais sensíveis à qualidade da instalação. Um ângulo de clivagem ruim, uma extremidade suja, óleo, uma fibra-inserida insuficientemente ou uma incompatibilidade de-diâmetro do cabo aumentarão a perda de inserção. Em comparação com uma emenda de fusão limpa, uma conexão mecânica apresenta maior perda de inserção e é mais afetada pela vibração e pelo ciclo de temperatura ao longo do tempo, razão pela qual não é a primeira escolha para links de backbone ou juntas externas expostas. Pode ser muito confiável quando o conector é bem feito e instalado sob controle, mas esse controle deve ser mantido em todas as terminações.

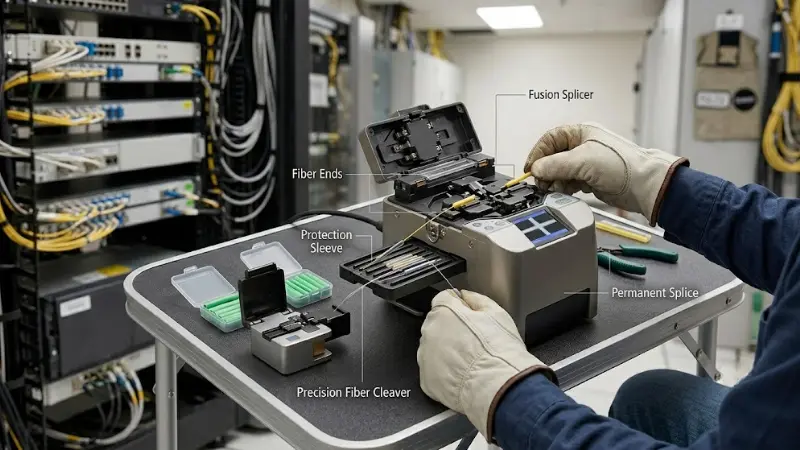

O que é emenda de fusão?

A emenda por fusão utiliza calor, geralmente de um arco elétrico, para derreter e soldar permanentemente duas extremidades da fibra em um fio contínuo. Um splicer de fusão alinha os núcleos, funde-os e você protege a junta com uma luva termorretrátil. É o método padrão para juntas de cabos permanentes, links-de longa distância, fechamentos externos e sistemas-de alto desempenho. Se você quiser o histórico, aqui está uma explicação mais profunda depara que serve a emenda por fusão.

Vantagens

Desempenho é a manchete. Uma junta fundida contínua oferece perda de inserção muito baixa e excelente desempenho de-reflexão e, como o vidro é fisicamente unido, ele não depende de uma trava mecânica para permanecer alinhado. Isso o torna a escolha certa para links críticos, infraestrutura densa, backbone de telecomunicações e cabos externos, onde o desempenho estável ao longo dos anos é mais importante do que o tempo que a emenda demorou.

Limitações

A barreira é o equipamento e o tempo. Você precisa de um splicer de fusão, um cutelo de precisão, mangas de proteção, um forno térmico e um operador treinado, o que aumenta o custo inicial e torna o método menos conveniente para trabalhos rápidos de campo. Uma junta fundida também deve ser permanente: se o layout mudar, normalmente você corta, re-emenda e re-protege. Para terminações FTTH pequenas, isso geralmente é mais lento do que instalar um conector rápido.

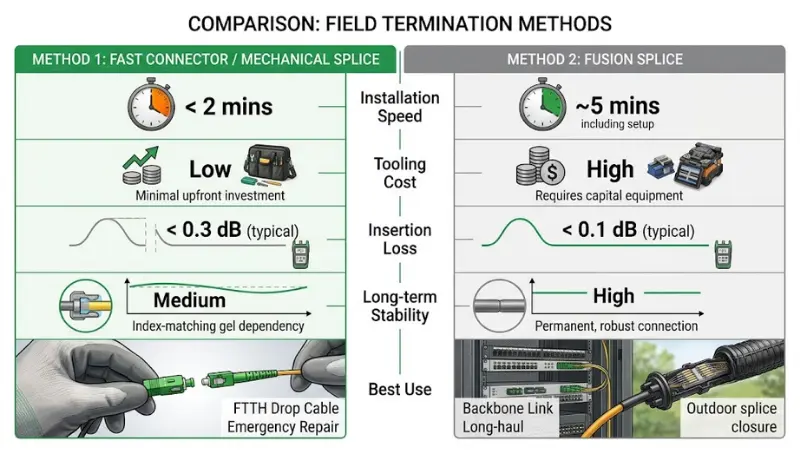

Emenda Mecânica vs Emenda por Fusão: Perda, Confiabilidade e Custo

As diferenças práticas se resumem à perda óptica, estabilidade-de longo prazo, ferramentas e refletância. Como referência de trabalho, odiretrizes de perda publicadas pela The Fiber Optic Association (FOA)são úteis: uma emenda de fusão-de modo único geralmente é orçada em aproximadamente 0,1–0,15 dB, enquanto conectores de emenda mecânica-pré{3}}polidos são permitidos até cerca de 0,75 dB de acordo com as estimativas de perda TIA-568. Os resultados de campo para boas conexões mecânicas geralmente ficam entre 0,2 e 0,5 dB, mas a propagação é mais ampla e depende muito da clivagem e da limpeza. Trate qualquer número único como uma meta a ser verificada por meio de testes, não como uma garantia.

Nenhum dos métodos é sempre melhor. Um conector rápido ganha em velocidade de campo, conveniência e baixo custo de ferramentas; a emenda por fusão vence com baixa perda e confiabilidade permanente.

Qual método é melhor para diferentes aplicações?

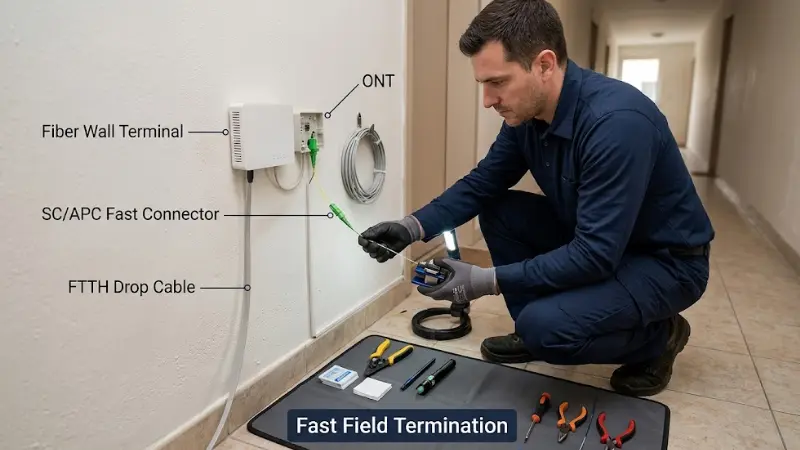

Instalação de FTTH e cabo drop

Para FTTH, os conectores rápidos são geralmente a escolha prática. Imagine um único técnico trabalhando em um-edifício residencial: dezenas deCabo pendente FTTHterminações em corredores, risers e salas de assinantes em um dia. Instalar um splicer de fusão em cada porta é lento e complicado; um conector rápido SC/APC combinado com o cabo drop permite que a equipe termine cada ponto em minutos e siga em frente.

Reparo de emergência e links temporários

Quando um link está inoperante e o serviço precisa retornar rapidamente, um conector rápido mecânico o restaura rapidamente enquanto um reparo de fusão permanente é agendado. O mesmo se aplica a testes, solução de problemas e alterações-de rede de curto prazo, onde a velocidade supera a permanência.

Backbone-de longa distância e links críticos

Para rotas de backbone, fechamentos externos e links de serviços críticos, a emenda por fusão é a melhor opção. Esses links precisam de perdas baixas e estáveis ​​e devem sobreviver a anos de oscilações e manuseio de temperatura, e uma junta fundida permanente é muito mais adequada para isso do que um conector de campo.

Distribuição interna e redes para pequenas empresas

Dentro de casa, qualquer um dos métodos pode funcionar. Tiragens curtas com muitas terminações rápidas favorecem conectores rápidos; um elo principal permanente ou um orçamento de perdas mais rigoroso favorecem a fusão. Baseie a chamada no orçamento do link, na escala do projeto, nas ferramentas disponíveis e na frequência com que você espera tocar na conexão.

Como escolher o conector rápido de fibra óptica certo?

Se você optar por um conector rápido, a especificação deverá corresponder ao cabo e ao sistema, ou o desempenho será inconsistente.

Tipo de conector: SC, LC, FC ou ST

Os conectores rápidos SC dominam as redes FTTH e de acesso. As versões LC aparecem em equipamentos-de maior densidade e patches. FC e ST são incomuns no FTTH moderno, mas ainda aparecem em sistemas legados e industriais. Combine o conector com a interface do adaptador, divisor, caixa de terminais ou ONT com o qual ele será acoplado.

Tipo de polimento: UPC ou APC

Não misture UPC e APC casualmente. O UPC tem uma face final plana ou ligeiramente abaulada; APC usa uma face final angulada, geralmente identificada por um corpo verde. O ângulo reflete a luz dispersa de volta para o revestimento em vez de diretamente para cima na fibra, o que aumenta a perda de retorno, e isso é importante em sistemas PON onde as reflexões a montante causam instabilidade. OPadrão de interface óptica do conector IEC 61755define as notas de-perda de retorno por trás disso, e as notas de APC ficam bem acima do UPC. Para FTTH e PON, umConector rápido SC/APCé o padrão comum; para patches gerais, SC/UPC ou LC/UPC podem ser adequados ao projeto. Se a opção UPC-versus{2}}APC for nova para você, esta visão geral dea diferença entre polimento PC, UPC e APCvale a pena ler.

Tipo de fibra: monomodo ou multimodo

O conector deve corresponder à fibra. Conectores rápidos-modo único emparelham com cabo de acesso e queda-modo único; conectores multimodo emparelham com fibra multimodo em execuções curtas em empresas ou data centers. Usar o tipo errado causa desempenho ruim ou falha total, então confirme a diferença entreFibra-monomodo e multimodoantes de fazer o pedido.

Compatibilidade de cabos

Verifique se o conector aceita a estrutura e o diâmetro do cabo, seja um buffer apertado-de 0,9 mm, um cabo de 2,0 mm ou 3,0 mm ou um cabo drop FTTH plano. Para FTTH, o ajuste-do cabo drop é fundamental: o conector deve prender o cabo firmemente para que a fibra não se mova após a instalação.

Perda de inserção e perda de retorno

Perda de inserção e perda de retorno são os números que decidem se o link atende ao orçamento. Não confie apenas no nome do produto; leia a folha de dados do fornecedor, o padrão de teste e o processo de controle-de qualidade e solicite exemplos de relatórios de teste antes de fazer um pedido em massa.

Instalação-passo a{1}}passo do conector rápido de fibra óptica

A qualidade do campo, e não apenas o produto, determina o desempenho-mecânico da conexão. Uma sequência repetível é mais importante do que a velocidade bruta. Para uma versão específica-do produto, siga as instruções do fabricante e consulte estas instruções geraisetapas de conexão detalhadas para um conector rápido.

1. Tira:remova a capa e o revestimento no comprimento exigido pelo conector, usando o descascador correto para o cabo para não cortar o vidro.
2. Limpar:limpe a fibra nua com-lenços sem fiapos e produtos de limpeza aprovados; não toque na seção limpa.
3. Dividir:use um cutelo afiado e adequado e combine o comprimento do corte com a especificação do conector. Uma face final plana e quadrada é o objetivo.
4. Inspecionar:evite tocar na face final após a clivagem; uma clivagem limpa e quadrada é o que mantém as perdas baixas.
5. Inserir:empurre a fibra totalmente para dentro do conector até que ela se encaixe na ponta e, em seguida, engate o mecanismo de travamento.
6. Fechar e vestir:prenda a braçadeira do cabo e evite dobras apertadas perto do corpo.
7. Teste:verifique a conexão antes de fechar o gabinete.

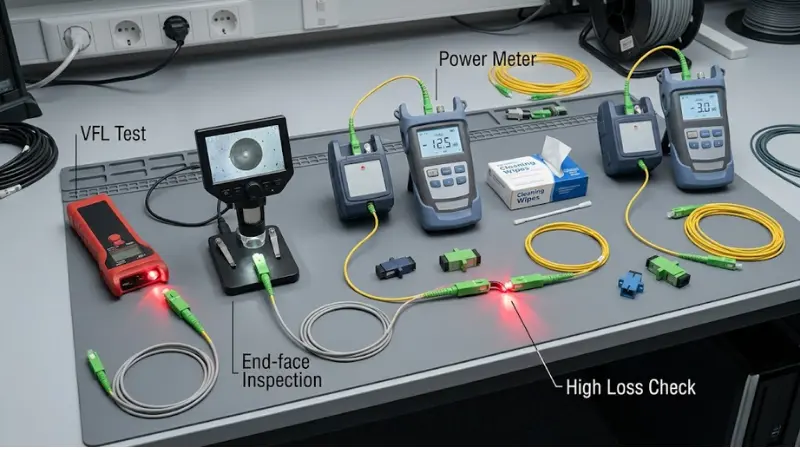

Como testar um conector rápido após a instalação

A inspeção visual por si só não é suficiente. No mínimo, use um localizador visual de falhas (VFL) para confirmar a continuidade e revelar um assento ruim ou uma curva acentuada como um vazamento brilhante. Use um medidor de potência óptica com uma fonte de luz para medir a perda-a{3}}de ponta a ponta em relação ao seu orçamento de link e use um OTDR em links mais longos ou contestados para localizar um evento de-perda alta. Inspecione a face final combinada com um microscópio de fibra quando os resultados parecerem marginais. Registre as leituras; um valor de perda documentado é o que indica que a rescisão foi aprovada, não o fato de que ela ocorreu.

Solução de problemas de alta perda de inserção em um conector rápido

Quando um conector recém-terminado apresenta leitura alta, trabalhe da causa mais comum para a menor antes de cortar qualquer coisa:

• Fim da-contaminação facial:a principal causa. Inspecione e limpe a face correspondente e o adaptador e, em seguida,-meça novamente.
• Fraca clivagem:uma clivagem angular ou lascada deixa uma lacuna ou dispersão. Re-clivar e re{2}}terminar.
• Em-fibra inserida:se a fibra não alcançou a ponta, a fechadura pode ter fechado no ar. Re-assente totalmente.
• Curvatura ou estresse no corpo:alivie curvas apertadas e verifique a braçadeira do cabo.
• Incompatibilidade de polimento ou fibra:confirme que você não associou UPC a APC ou modo-único a multimodo.

Se a perda ainda estiver fora das especificações após a limpeza-e-nova verificação, substitua o conector. Para sintomas de rede mais amplos além de uma articulação, este guia parasolução de problemas comuns de rede de fibraajuda a isolar onde o problema realmente está.

Erros comuns ao usar conectores rápidos de fibra óptica

A maioria das falhas de campo remonta a pequenos erros de preparação: uma clivagem irregular ou angular que aumenta a perda; uma face final suja devido a poeira, óleo ou impressões digitais; o tipo de conector errado, como UPC, onde o APC é necessário; uma incompatibilidade de-diâmetro do cabo que permite a movimentação da fibra; curvatura excessiva-perto do corpo; e pular testes ópticos. Evitar isso não custa nada além de disciplina, e é a diferença entre um conector rápido que funciona e outro que reduz silenciosamente o orçamento do link.

Lista de verificação de compras B2B para conectores rápidos de fibra óptica

Para compras, o objetivo é a consistência do lote, e não apenas um preço unitário baixo. Antes de um pedido em grandes quantidades, confirme:

• Números da folha de dados:perda de inserção e perda de retorno declaradas, com o padrão de teste e as condições nomeadas.
• Combinação de conector e polimento:SC/LC/FC e UPC/APC corretos para o seu sistema e ocaixa terminal de fibra, adaptador ou divisor com o qual ele se encaixa.
• Compatibilidade de cabos:suporte para o diâmetro e estrutura exatos do-cabo drop, com uma braçadeira segura.
• Teste de amostra:solicite amostras e relatórios de teste e verifique a perda-internamente antes de comprometer o volume.
• Consistência e inspeção do lote:pergunte como o fornecedor controla a qualidade do casquilho e a geometria-da face final nos lotes.
• Embalagem, MOQ e prazo de entrega:confirme a embalagem protetora, a quantidade mínima de pedido e a entrega realista para sua implementação.

Se você estiver adquirindo uma lista completa de materiais em vez de apenas conectores, issoGuia de aquisição de componentes passivos FTTHaborda como conectores, divisores e gabinetes se encaixam. Para arquiteturas PON, dimensione também oDivisor CLPfase ao lado dos conectores para que o orçamento de perda-a-de ponta a ponta seja fechado.

Perguntas frequentes

Um conector rápido de fibra óptica é o mesmo que uma emenda mecânica?

Não exatamente. Um conector rápido é um produto conector; a emenda mecânica é o método de alinhamento que muitos deles usam internamente. Eles estão intimamente relacionados, mas não são termos intercambiáveis: o conector é o hardware, a emenda mecânica é como ele une a fibra interna.

A emenda por fusão é melhor do que a emenda mecânica?

Para links permanentes, de baixa{0}}perda e de alta-estabilidade, sim. Para instalação rápida, menor custo de ferramentas e conveniência em campo, um conector rápido mecânico é a melhor opção. A resposta certa depende do orçamento de perdas e de quão permanente a junta deve ser.

Quais ferramentas eu preciso para instalar um conector rápido de fibra óptica?

Uma jaqueta e um removedor de revestimento dimensionados para seu cabo, um cutelo de{0}}alta qualidade, um kit de limpeza com lenços-sem fiapos e solvente aprovado e uma ferramenta de teste, como um VFL ou medidor de potência óptica. Nenhum splicer de fusão é necessário, o que é o principal motivo pelo qual as equipes escolhem esse método.

Por que um conector rápido às vezes apresenta alta perda de inserção?

Geralmente, uma face final suja ou uma clivagem deficiente, menos frequentemente uma fibra-inserida insuficientemente, uma curvatura apertada ou uma incompatibilidade de UPC/APC ou modo-único/multimodo. Limpe e inspecione primeiro,-clive novamente se necessário e meça novamente-antes de substituir o conector.

Um conector rápido pode substituir a emenda por fusão?

Para cabos drop FTTH, trabalho-do assinante e reparos temporários, geralmente sim. Para backbone, longo-curso e juntas externas expostas onde o orçamento de perda e a estabilidade a longo-prazo são críticos, a emenda por fusão continua sendo a escolha mais segura.

Como faço para testar um conector rápido após a instalação?

Verifique a continuidade com um VFL, meça a perda-de ponta a-com um medidor de potência óptica em relação ao seu orçamento de link, use um OTDR em links mais longos e inspecione a face final com um microscópio de fibra se a leitura parecer marginal. Registre o resultado para que a rescisão seja documentada como aprovada.

Os conectores rápidos são confiáveis ​​para FTTH e funcionam com fibra-monomodo?

Sim em ambos os casos quando a especificação corresponde e a instalação é controlada. Muitos conectores rápidos, especialmente os tipos SC/APC para PON e FTTH, são projetados para fibra-monomodo. Confirme o tipo de fibra, polimento e diâmetro do cabo antes de instalar.

Os conectores rápidos de fibra óptica podem ser reutilizados?

Depende do design do conector; muitos não são recomendados para reutilização repetida. Algumas estruturas permitem a remoção ou substituição, mas um conector danificado ou contaminado não deve ser reinstalado se você se preocupa com o desempenho estável do link.

Conclusão

Conectores rápidos e emendas por fusão resolvem diversos problemas. Procure um conector rápido quando precisar de terminação FTTH rápida, trabalho-de cabos drop, reparos de emergência ou uma solução-de ferramentas com baixo custo; procure a emenda por fusão quando o link precisar ser permanente,-com baixas perdas e estável em um backbone ou rota externa. Para aquisição, combine o tipo de conector, polimento, tipo de fibra, diâmetro do cabo e valores de perda testados com seu cenário real e verifique as amostras antes de comprar em volume.
