Guia de cabo breakout MPO: tipos, polaridade e contagem de fibras

Um cabo breakout MPO permite que um único conector multifibra de alta-densidade-se espalhe em vários conectores individuais, na maioria das vezes LC duplex, para que um link de backbone paralelo possa alimentar transceptores individuais, portas de painel ou equipamentos duplex. É uma das maneiras mais comuns de conectar uma porta paralela de 40G, 100G ou 400G a dispositivos-de velocidade mais baixa ou de conectar um tronco MPO em hardware duplex no mesmo rack.

A parte difícil não é a definição. Ele corresponde à contagem de fibras, polaridade, gênero, modo de fibra e mapeamento de breakout com o restante do canal. Um cabo pode combinar perfeitamente e ainda assim não transmitir luz se a polaridade ou a fixação estiverem erradas. Este guia foi escrito como uma referência de seleção e pedido: quais são os tipos, como ler a polaridade e o gênero, quais configurações são mapeadas para quais transceptores e exatamente o que confirmar antes de fazer um pedido.

O que é um cabo breakout MPO?

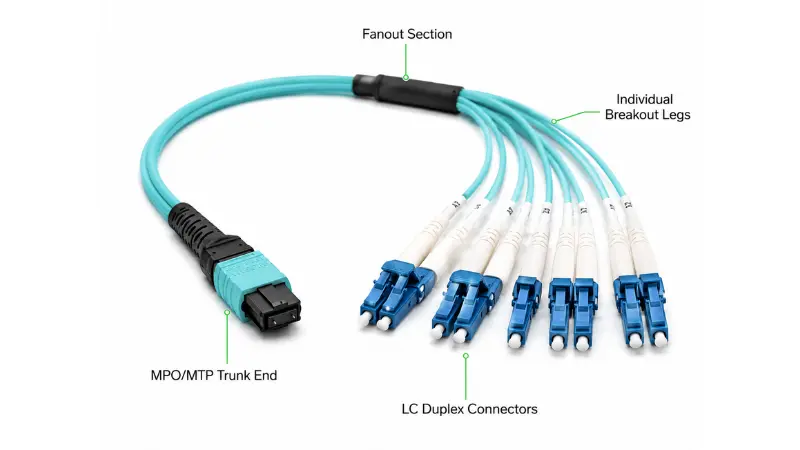

Um cabo breakout MPO, também chamado de fanout MPO ou chicote MTP/MPO, é um conjunto-terminado de fábrica com umConector MPOna extremidade do tronco e vários conectores individuais na extremidade-em leque. A extremidade MPO transporta 8, 12, 16 ou 24 fibras em uma única ponteira. A extremidade do breakout divide essas fibras em pernas separadas, geralmente pares LC duplex, embora existam versões SC e FC para equipamentos legados ou especializados.

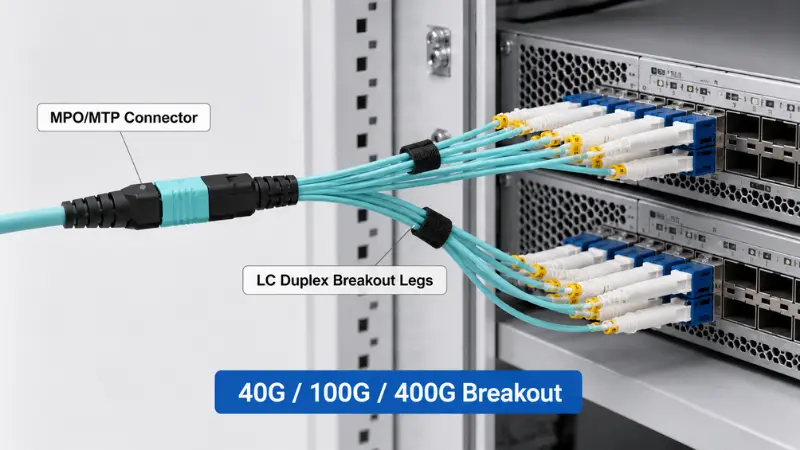

O exemplo clássico é um cabo breakout MPO para LC: um conector MPO terminando em quatro, seis ou doze pares duplex LC, dependendo da contagem de fibras. Isto é o que transforma fisicamente uma porta paralela em links duplex individuais.

Como funciona um cabo breakout MPO?

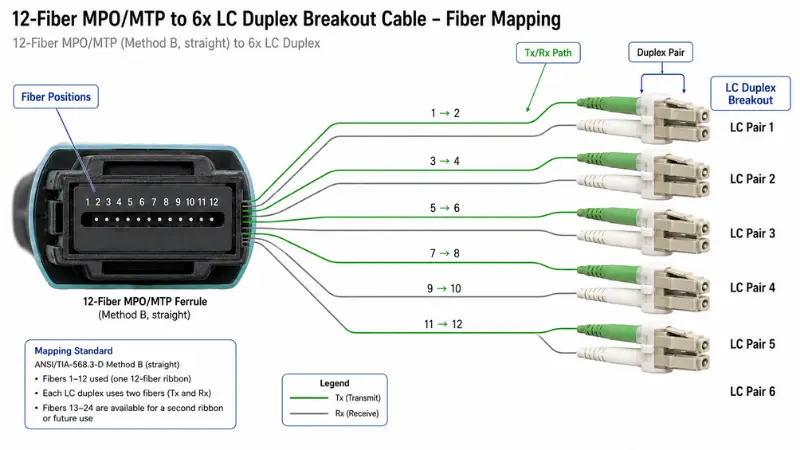

A montagem mapeia cada posição de fibra dentro do terminal-multifibra para uma perna específica no lado do rompimento. O mapeamento é governado pela contagem e polaridade das fibras e deve estar de acordo com a óptica em ambas as extremidades do canal.

O lado do tronco MPO/MTP

Este é o extremo-de alta densidade. No breakout do data center, os conectores de 8-fibras e 12 fibras são os mais comuns, com 16 fibras e 24 fibras usadas para óptica de faixa superior e patches muito densos. Você verá "MPO" e "MTP" nas planilhas de dados. MPO é a interface genérica definida emIEC 61754-7 da US Conec e outros fabricantes, enquanto MTP é a marca registrada-da US Conec, versão de alto-desempenho do mesmo conector, construída com terminais flutuantes e tolerâncias de pinos{2}}guia mais rígidas para menor perda. Eles são totalmente intercambiáveis, então a questão prática não é o distintivo, mas o gênero, a polaridade e a nota que você especifica. Se a terminologia ainda o atrapalha, nossa análise dodiferenças reais entre MPO e MTPcobre-o em linguagem simples.

O Lado Breakout (Fanout)

O LC duplex domina o breakout porque LC é a interface duplex padrão na maioria dos switches, servidores e transceptores. A contagem de fibras determina quantas pernas duplex você obtém:

O caminho da polaridade Tx/Rx

Todo link duplex precisa transmitir de um lado e receber do outro. Em um sistema paralelo, o cabo breakout, o tronco, os adaptadores e os patch cords contribuem, cada um, para esse caminho. Coloque um elemento para trás e os conectores ainda se encaixarão, mas o caminho óptico será interrompido. É por isso que Tipo A, Tipo B e Tipo C nunca são intercambiáveis ​​e porque a polaridade é uma decisão-no nível do canal, e não uma escolha-por cabo. Expandimos isso abaixo.

Tipos de cabos breakout MPO

"Cabo breakout MPO" é uma família, não uma única parte. Dois cabos que parecem idênticos podem se comportar de maneira completamente diferente. A maneira prática de especificar um é percorrer estes eixos:

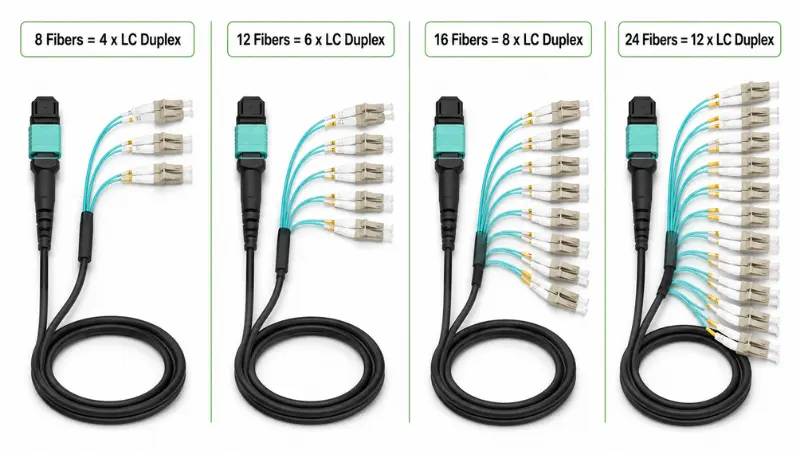

• Por contagem de fibras:8, 12, 16 ou 24 fibras. Esta é a primeira decisão e decorre diretamente de quantos links duplex você precisa.
• Por conector de fuga:LC duplex é padrão; SC e FC aparecem em telecomunicações e instrumentação legadas.
• Por modo de fibra:multimodo (OM3, OM4, OM5) para alcance curto ou modo-único (OS2) para distâncias maiores. Vermonomodo- versus fibra multimodose você não tiver certeza de qual link o link exige.
• Por polaridade:Tipo A, Tipo B ou Tipo C, compatível com o canal.
• Por gênero MPO:fixado (masculino) ou solto (feminino).
• Por polimento de conector:UPC ou APC. O MPO-de modo único é quase sempre APC; multimodo normalmente é um PC plano.
• Por jaqueta e construção:PVC, LSZH, riser ou plenum; leque redondo-de jaqueta única versus pernas com jaqueta individual; padrão ou blindado.
• Por grau de perda:conectores de-perda padrão ou de baixa{1}}perda, o que é importante quando o orçamento de energia é apertado.

Do ponto de vista do fornecedor: comece as especificações na folha de dados do transceptor e no painel em que ele está, não no catálogo de cabos. Quase todos os pedidos errados que vemos resultam da escolha inicial de um número de peça e do ajuste-reverso do canal a ele.

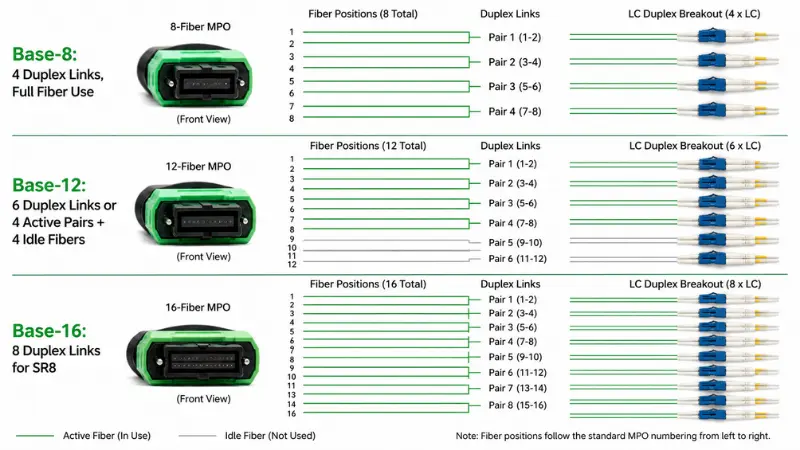

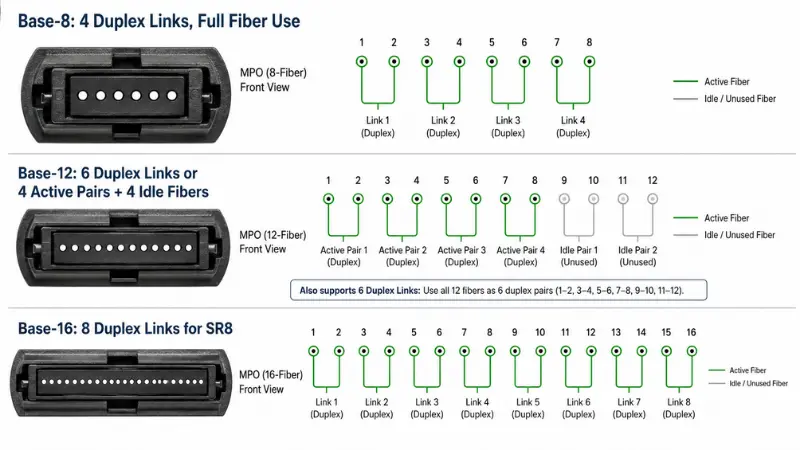

Base-8 vs Base-12 vs Base-16

Esta é a pergunta de segundo-nível que a contagem de fibras por si só não responde, e é onde muitas "provas-de futuro" dão errado. O número "Base" é o incremento de fibra em torno do qual o cabeamento é construído.

O ponto que muitas vezes passa despercebido: um MPO de 12-fibras usado para um canal SR4 de 40G ou 100G deixa quatro fibras escuras. Isso não é um defeito, mas significa que um breakout Base-8 é geralmente a escolha mais limpa e econômica para um breakout de quatro pistas, enquanto o Base-12 faz sentido quando o tronco realmente carrega seis links duplex. As taxas de Ethernet e contagens de faixas por trás de tudo isso são definidas peloGrupo de trabalho IEEE 802.3(óptica paralela 40G/100G em 802.3ba, 200G/400G em 802.3bs).

Polaridade Tipo A vs Tipo B vs Tipo C

A polaridade é o motivo mais comum pelo qual um link MPO recém-instalado não funciona. Os três métodos clássicos diferem na forma como o tronco é conectado e em quais patch cords completam o caminho.

Como escolher, na prática: escolha um método para toda a instalação e mantenha-o consistente de ponta a ponta. Para ruptura de óptica-paralela, o Método B é o mais comum porque usa um tipo de patch-cabo e evita emparelhamento acidental de transmissão-para{4}}transmissão. OPadrão ANSI/TIA-568.3-Eformaliza os Métodos A, B e C e, desde sua revisão de 2022, adiciona dois métodos "universais" (U1 e U2) que permitem usar os mesmos módulos e cabos em ambas as extremidades de um tronco Tipo-B. Se o seu projeto for construído em torno de cassetes, siga o esquema de polaridade especificado pelo sistema de cassetes, em vez dos esquemas de mistura. Para obter informações sobre onde a conectividade do array se compara ao duplex, consulte nosso guia paraLC versus MTP/MPO em cabeamento de alta-densidade.

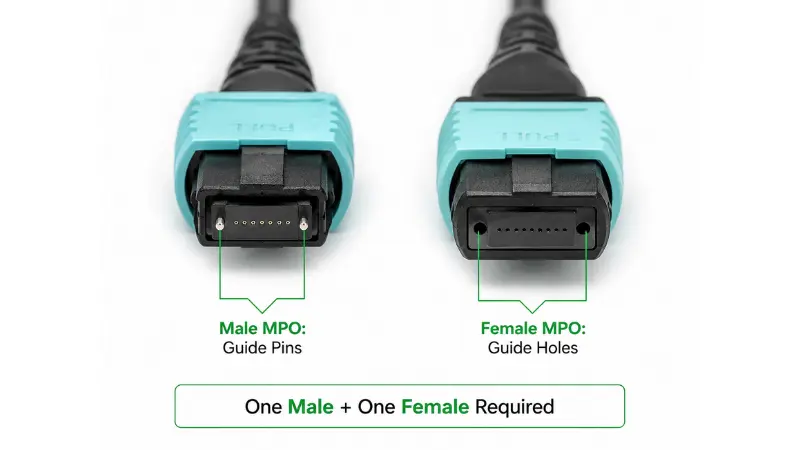

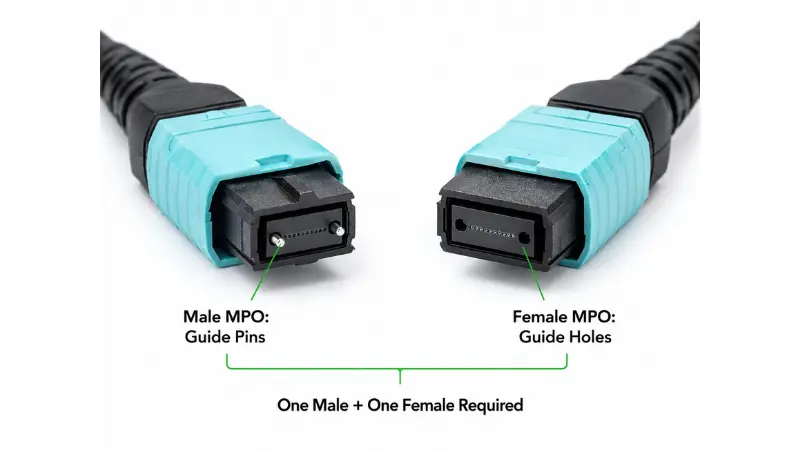

MPO Masculino vs Feminino: Como Escolher?

O gênero MPO refere-se aos pinos-guia no ferrolho. Um conector fixado (macho) possui dois pinos de metal; um conector não fixado (fêmea) possui orifícios correspondentes. A regra é absoluta: cada par emparelhado deve ter um fixado e outro desbloqueado. Dois conectores fixados entram em conflito físico e podem esmagar os pinos ou lascar o ferrolho; dois conectores não fixados não têm nada para alinhá-los e não se encaixarão corretamente.

Em uma implantação de breakout típica, as portas-paralelas do transceptor óptico geralmente são desafixadas, de modo que a perna MPO que se conecta ao transceptor geralmente é fixada. Por outro lado, o gênero depende do adaptador, cassete ou tronco ao qual ele se encaixa. Sempre confirme o gênero da porta do transceptor em relação à sua folha de dados e verifique o gênero apresentado pelo seuAdaptadores MPO/MTPantes de consertar o gênero do cabo. Este parâmetro evita links mortos e danos físicos.

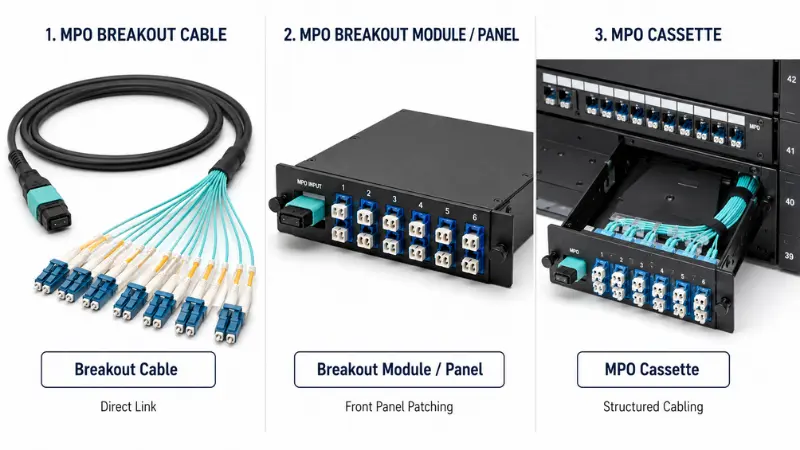

Cabo Breakout MPO vs Módulo vs Cassete

Esses três estão relacionados, mas resolvem problemas diferentes. A escolha se resume a quão estruturado e sustentável o link precisa ser.

Use um fanout solto quando a rota for curta e a conexão direta. Uma vez que um link cruza os racks ou sofre mudanças frequentes, umCassete MPOou painel geralmente se paga com solução de problemas e etiquetagem mais fáceis.

Aplicativos comuns

Intervalo de 40G a 4x10G

Uma porta 40G QSFP+ SR4 transporta quatro pistas 10G em oito fibras. Quando o switch e a óptica suportam o modo breakout, um conjunto MPO-para-LC o divide em quatro links duplex 10G{8}}SR independentes. Este é um dos motivos mais comuns pelos quais as pessoas compram cabos breakout.

Intervalo de 100G a 4x25G

Uma porta 100G QSFP28 SR4 funciona da mesma maneira, dividindo-se em quatro links de 25G em oito fibras. Escolher o modo e a classificação corretos aqui é importante porque o orçamento-por faixa é mais restrito; nosso passo a passo emcomo escolher o cabeamento 100Gentra nas compensações-.

400G: onde o Breakout se aplica ou não

400G é onde a suposição de “fuga de MPO para tudo” falha. Depende inteiramente da interface do transceptor:

• 400G-DR4usa 8 fibras-de modo único (quatro pistas de 100G) e atinge 4 x 100G em um MPO Base-8.
• 400G-SR8usa 16 fibras multimodo (oito pistas de 50G) em um MPO Base-16 e pode atingir 8 x 50G ou 2 x 200G.
• 400G-FR4 e LR4são interfaces duplex de modo único-que usam multiplexação de comprimento de onda em um único par LC. Eles não usam fibras paralelas, portanto, um cabo breakout MPO não se aplica de forma alguma.

Portanto, antes de selecionar qualquer breakout 400G, leia primeiro as especificações do módulo óptico. O fator de forma (QSFP-DD, OSFP) não informa o mapa de fibra; o tipo de interface faz.

Onde esses cabos aparecem?

Casas típicas para montagens de breakout de MPO incluem estrutura de folha-de coluna, links de switch-para{2}}servidor, redes de armazenamento, campos-de conexão cruzada, salas de telecomunicações, backbones de campus e painéis de conexão densos.

Exemplos de configuração comuns

Estas são as configurações que a maioria dos projetos realmente solicita, com os produtos que correspondem a cada uma:

Quando não usar um cabo breakout MPO?

Um fanout solto é a ferramenta errada quando:

• O link passa entre racks ou salas e verá movimentos, adições e alterações regulares. Um porta-malas mais cassete ou painel é mais limpo e fácil de manter.
• Você precisa de patches no-painel frontal e rotulagem durável para a equipe de operações.
• A porta não suporta o modo breakout ou a interface é do tipo duplex, como 400G-FR4, que não possui fibras paralelas para breakout.
• O projeto combinaria modo-único e multimodo em um canal, o que não é permitido.
• O orçamento de energia já está apertado e um conjunto extra de pares de conectores consumiria a margem.

Especificações principais para confirmar antes de fazer o pedido

A maioria das falhas de campo remonta a um deles estar errado. Confirme cada um com o canal, não apenas com o cabo.

• Contagem de fibras.Derive-o do número de links duplex necessários: quatro links para uma fibra 8-, seis para uma fibra 12, doze para uma fibra 24. Resista à densidade de compra excessiva "por precaução".
• Polaridade.Bloqueie os tipos A, B ou C em todo o caminho: transceptores, troncos, cassetes e patch cords.
• Tipo e gênero do conector.MPO ou MTP; preso ou solto em cada extremidade; orientação chave; LC/SC/FC no lado da fuga; UPC ou APC.
• Modo fibra.Combine a ótica. OM3/OM4 para alcance multimodo curto, modo único-OS2 para distância. Se você estiver pesando notas, nossas notas sobreMultimodo OM1 a OM5estabeleça os limites de alcance.
• Jaqueta e construção.PVC, LSZH, riser ou plenum para se adequar ao ambiente, além de diâmetro, raio de curvatura e se as pernas precisam de revestimento ou armadura individual.
• Comprimento de ruptura e rotulagem.O comprimento do fanout-ao{1}}conector deve ser adequado ao rack; muito curto atrapalha a rota, muito longo a atrapalha. Cada trecho deve ser identificado no mapa do seu porto.
• Perda de inserção e relatório de teste.Para links de alta-velocidade, conectores-de baixa perda protegem o orçamento. Nosso explicador emperda de inserção em patch cords de fibramostra por que alguns décimos de dB são importantes quando vários pares de conectores se acumulam.

Lista de verificação de RFQ para cabos breakout MPO personalizados

Ao enviar uma solicitação de orçamento, incluir esta lista antecipadamente elimina a maior parte das idas e vindas-e{1}}e evita o retrabalho:

• Taxa de dados e modelo de transceptor (por exemplo, 40G-SR4, 100G-SR4, 400G-DR4)
• Modo e grau de fibra (OM3, OM4, OM5, OS2)
• Contagem de fibras MPO e tipo de base (12/08/16/24; Base-12/08/16)
• Conector breakout e polimento (LC, SC, FC; UPC ou APC)
• Método de polaridade (A, B, C ou U1/U2)
• Gênero MPO em cada extremidade (fixado ou solto)
• Comprimento total mais o comprimento da perna de fuga
• Classificação e construção da jaqueta (LSZH, riser, plenum; blindado ou não)
• Esquema de rotulagem ou mapa de rack
• Quantidades e o relatório de teste que você precisa

Para pedidos de projeto, peça ao fornecedor que etiquete cada perna de acordo com o layout do seu rack e confirme a fixação e a polaridade com um diagrama de fiação antes da produção. Você podeenvie-nos os detalhes do seu linke retornaremos uma configuração com base nesta lista de verificação.

O que um relatório de teste deve incluir?

Um relatório de teste de fábrica significativo para um conjunto breakout deve abranger, no mínimo:

• Perda de inserção por conector ou por fibra, em relação ao grau solicitado
• Perda de retorno, especialmente para montagens APC e de{0}modo único
• Verificação de polaridade ou mapa de fios comprovando o caminho Tx/Rx
• Resultados da-inspeção final (os critérios de aceitação da IEC 61300-3-35 são a referência comum)
• Tipo de fibra, tipo de conector e polimento
• Comprimento da montagem e número de série para rastreabilidade

Uma lista de verificação de seleção em 5 etapas

• Etapa 1 - Defina o link.40G a 4x10G, 100G a 4x25G, divisão de painel, alternância-para-servidor ou conexão-cruzada? Anote a contagem de links duplex.
• Etapa 2 - Leia a interface do equipamento.Confirme na folha de dados se a porta suporta o modo breakout e qual mapa de fibra a interface usa.
• Etapa 3 - Definir contagem de fibras e base.Combine Base-8/12/16 com a contagem de pistas para não trançar fibras ou pagar a mais.
• Etapa 4 - Corrija a polaridade e o gênero.Escolha o método para todo o canal e o gênero fixado/desfixado para cada extremidade.
• Etapa 5 - Finalize os detalhes físicos.Modo de fibra, polimento, revestimento, comprimento total e de ruptura, rotulagem e relatório de teste.

Erros comuns a evitar?

• Tratar todos os cabos breakout da mesma forma.Aparência semelhante oculta polaridade, contagem, fixação e mapeamento diferentes. Leia sempre as especificações da peça.
• Deixando a polaridade até o dia da instalação.Consertá-lo mais tarde pode significar trocar cabos, adaptadores ou cabos inteiros. Projete-o antes de fazer o pedido.
• Acasalando UPC com APC.Os dois têm geometrias de extremidade- diferentes e nunca devem ser unidos; nossa nota sobreTerminais PC, UPC e APC-explica por que misturá-los degrada ou danifica o link.
• Modo de fibra incompatível.O modo-único e o multimodo não são intercambiáveis; combine o cabo com a óptica e a distância.
• Ignorando limpeza e inspeção.Uma ponteira de MPO contaminada obstrui vários canais ao mesmo tempo. Siga corretamentelimpeza e inspeção de conectores de fibraantes de cada acasalamento, especialmente em links-de alta velocidade.

Perguntas frequentes

Qual é a diferença entre MPO e MTP?

MPO é o padrão genérico de conector multi-fibra. MTP é a versão de maior precisão-de marca registrada da US Conec de um conector MPO. Eles são intercambiáveis, então confirme gênero, polaridade e grau em vez de se preocupar com o nome.

O que é um cabo breakout MPO para LC?

É um conjunto com um conector MPO/MTP na extremidade do tronco e vários conectores LC na outra, usado para dividir um canal paralelo em links duplex individuais, como 4 x 10G ou 4 x 25G.

Qual é a diferença entre um cabo breakout e um cabo tronco MPO?

Um cabo tronco possui conectores MPO/MTP em ambas as extremidades e deve ser transferido para duplex por meio de um cassete ou módulo. Um cabo breakout converte-se diretamente em conectores individuais, sem necessidade de painel.

O que é um cabo breakout MPO Tipo B?

O tipo B refere-se à polaridade invertida (chave-para cima para chave-para cima). Ele é amplamente utilizado para óptica paralela porque permite um único tipo de patch-e reduz a chance de erros de transmissão-para-transmissão.

Os cabos breakout MPO precisam de conectores macho ou fêmea?

Cada par acasalado deve ser um preso (macho) e outro solto (fêmea). O gênero correto do cabo depende da porta do transceptor e do adaptador ou cassete que ele encontra, portanto confirme ambos antes de fazer o pedido.

O que é o rompimento do MPO Base-8 vs Base-12?

A base-8 usa oito-incrementos de fibra e usa totalmente as fibras para óptica de quatro-pistas. A base-12 usa doze e pode deixar quatro fibras escuras em um link SR4. A base 8 é geralmente mais limpa para fugas de quatro pistas; Base-12 é adequada para troncos nativos de seis duplex.

Os cabos breakout MPO podem suportar 400G?

Eles podem fazer parte de sistemas 400G como DR4 (8 fibras) e SR8 (16 fibras), mas interfaces duplex como FR4 e LR4 não usam fibras paralelas e não podem ser quebradas. Verifique primeiro as especificações do módulo óptico.

Que informações devo fornecer para uma cotação?

Taxa de dados, tipo de transceptor, modo de fibra, contagem e base de fibras, tipo e polimento do conector, gênero MPO, método de polaridade, comprimentos total e de ruptura, classificação da capa e o relatório de teste que você precisa.

Principais conclusões

Um cabo breakout MPO é a maneira mais direta de transformar uma porta paralela em links duplex individuais, mas o conector é a parte mais fácil. O link funciona ou falha na contagem de fibras, tipo de base, polaridade, gênero, modo de fibra e mapa de fuga, todos os quais devem estar de acordo em todo o canal. Decida-os como um projeto de nível-de canal, combine a configuração com a interface real do transceptor e confirme a polaridade, a fixação e o relatório de teste antes da produção. Para links entre-racks ou trocados com frequência, pese um cassete ou painel contra um fanout solto. Com a velocidade da porta, contagem de fibras, polaridade e gênero definidos, um fornecedor pode entregar a montagem correta rapidamente e com muito menos risco de instalação.
