Quando você planeja uma rede de fibra óptica, uma dúvida surge logo de início: em umpatch panel de fibra vs ODFdecisão, qual pertence ao seu rack ou sala de telecomunicações? A resposta curta - alcança umpainel de remendo de fibraquando você precisa principalmente de terminação e{0}}conexão cruzada de um número pequeno-a-de fibras próximo ao equipamento ativo e escolha umODF (repartidor óptico)quando backbones ou cabos alimentadores de maior número-precisam de emenda por fusão, armazenamento frouxo, fixação de cabos e gerenciamento de distribuição-de longo prazo.
Essa divisão clara esconde algo que todo técnico de campo aprende rapidamente: as duas famílias de produtos se sobrepõem. Alguns painéis de conexão-montados em rack são fornecidos com bandejas de emenda, e alguns ODFs compactos fazem pouco mais que correção. Portanto, a verdadeira questão não é “qual nome”, mas “qual foco de design corresponde à posição da rede, à contagem de fibras e à forma como os cabos entram e saem da unidade”. Este guia cobre as diferenças, a área cinzenta entre eles, uma matriz de seleção, opções de conectores e configurações reais do projeto para que você possa especificar a unidade certa na primeira vez. Se você quiser a versão curta primeiro, aqui estáuma visão focada nas principais diferenças entre um ODF e um patch panel.
O que é um patch panel de fibra?
Um patch panel de fibra termina as fibras recebidas em um conjunto fixo de adaptadores e oferece aos técnicos uma interface frontal limpa para patch cords. É o ponto onde um cabo estruturado encontra os jumpers que vão para switches, roteadores, conversores de mídia e transceptores ópticos. A maioria dos painéis é montada em um rack padrão de 19- polegadas em alturas de 1U, 2U ou 4U, embora gabinetes de montagem em parede sejam comuns para gabinetes menores.

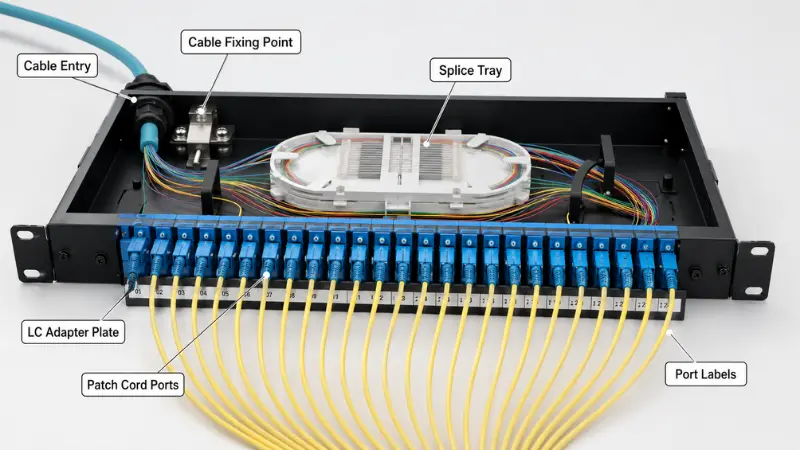

Dentro de um painel típico você encontrará uma placa adaptadora (LC, SC, FC, ST ou MPO/MTP), uma entrada de cabo e ponto de fixação, gerenciamento de jumpers dianteiro e traseiro, uma faixa de rotulagem e - em muitos modelos - uma pequena bandeja de emenda para unir tranças ao cabo de entrada. No dia a dia, o trabalho em um patch panel consiste em mover, adicionar e alterar: re-corretar links sem perturbar o cabo permanente. É também por isso que o acesso frontal e a numeração clara das portas são mais importantes aqui do que o armazenamento com folga profunda.
Tipos comuns de patch panel
- Painéis fixos- adaptadores em placa estática; menor custo, ótimo para links estáveis.
- Painéis deslizantes (gaveta)- a bandeja avança para facilitar a-terminação e inspeção.
- Painéis LC de{0}}alta densidade- empacote o maior número de portas duplex em 1U, porque o terminal de 1,25 mm do LC tem metade do tamanho de um SC.
- Painéis cassete MPO/MTP- separar troncos pré-terminados de 12 ou 24 fibras para links de 40G/100G/400G.
- Painéis pré-{0}}terminados e emendados-carregados- conectores de fábrica para implantação rápida ou pigtails-instalados de fábrica, prontos para emenda no local.
Os painéis de conexão ficam próximos aos equipamentos ativos: em racks de data centers, salas de redes corporativas, gabinetes de servidores e pontos de distribuição no chão. Quando a tarefa é aplicação de patches-em nível de rack, um painel 1U ou 2U geralmente é tudo o que você precisa. O lado prático domontar um painel e conectá-lo a um switché simples e escolher o caminho certoAdaptadores LCpois a densidade portuária é muitas vezes a única decisão real.
O que é um ODF (repartidor óptico)?
Um ODF é um ponto de gerenciamento de fibra estruturado criado para trazer cabos, protegê-los, juntá-los e distribuí-los - e não apenas para corrigi-los. Comparado com um painel simples, ele é projetado com base em contagens mais altas de fibras e na vida útil completa de uma planta-externa ou cabo de backbone: fixação e aterramento de cabos, emenda por fusão pigtail, armazenamento livre, roteamento organizado, etiquetagem e acesso para manutenção em um único quadro.

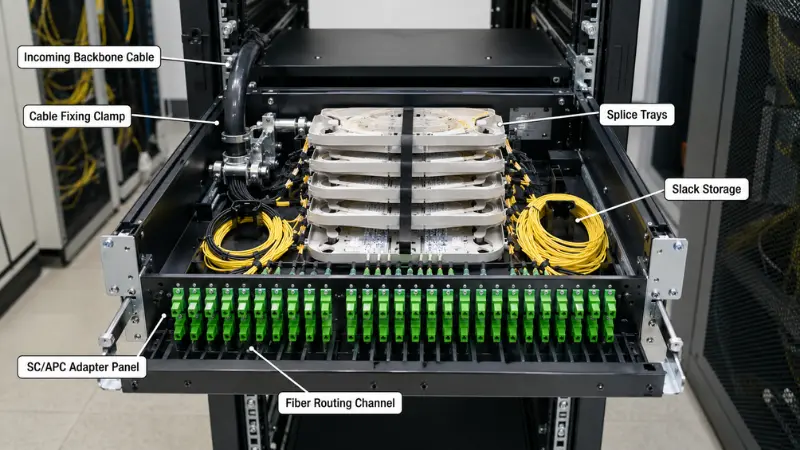

Um ODF típico contém painéis adaptadores, diversas bandejas de emenda, canais de roteamento dedicados e armazenamento livre, braçadeiras de-fixação de cabos e pontos de aterramento para o membro de resistência do cabo, uma tampa protetora ou estrutura fechada e um esquema de numeração claro. A razão pela qual isso é importante é física: um cabo alimentador de tubo- solto 96F ou 144F chega com um membro de resistência de aço ou aramida que deve ser ancorado para que nenhuma força de tração atinja as fibras, então cada fibra é emendada por fusão-em um pigtail e enrolada com seu raio de curvatura protegido. Um pequeno patch panel simplesmente não tem onde fazer isso com segurança.
Tipos comuns de ODF
- ODF-montado em rack- cabe em um rack de 19 polegadas; o carro-chefe para salas de telecomunicações e gabinetes OLT.
- ODF-montado na parede- para pontos de distribuição menores com espaço limitado.
- ODF-de chãoFrames de - alta-capacidade para escritórios centrais e grandes locais POP.
- Gabinete modular ODF / ODF- módulos de emenda, divisor e distribuição combinados à medida que a rede cresce.
Você verá ODFs em escritórios centrais de telecomunicações, salas de acesso FTTH, salas de equipamentos de ISP, locais POP, distribuição metropolitana e de backbone e salas de distribuição principais de edifícios. O sinal mais claro que você precisa é um cabo de entrada-de alta contagem que deve seremendado por fusãopara tranças terminadas com, digamos,Adaptadores SC, com folga e proteção por anos de serviço. Para obter um histórico neutro sobre as compensações-, a visão geral do FOA sobreemenda e terminação externa-da plantaé uma referência sólida. E como os ODFs vêm em vários estilos de montagem -, o que atrai muitos compradores-de primeira viagem -, vale a pena leros principais tipos de repartidores ópticosantes de dimensionar um quadro.

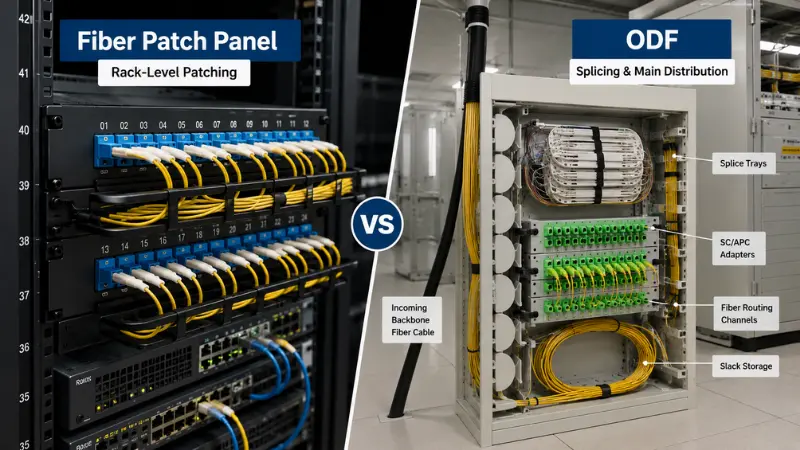

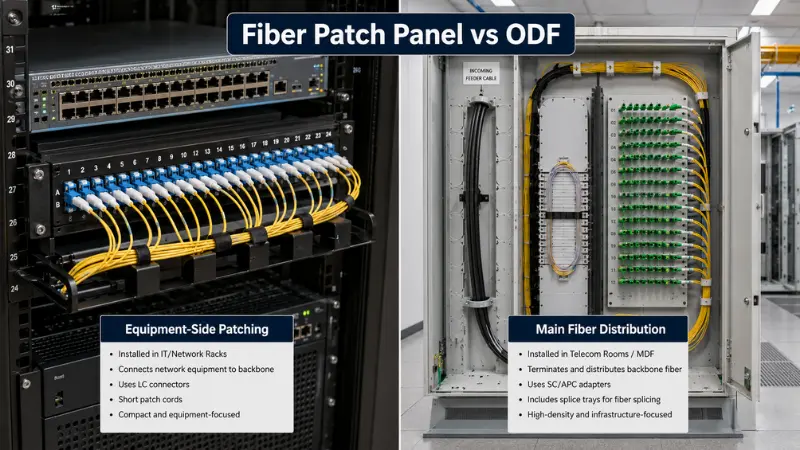

Painel de patch de fibra vs ODF: as diferenças reais
Ambos gerenciam fibra, mas suas prioridades de projeto seguem direções diferentes. A tabela abaixo vai um passo além das-linhas usuais.
| Ponto de comparação | Painel de remendo de fibra | ODF |
|---|---|---|
| Foco principal no design | Encerramento e conexão-cruzada (correção) | Terminação, emenda, proteção, roteamento, distribuição |
| Posição típica da rede | Lado-do equipamento, dentro de racks e gabinetes | Distribuição principal: sala de telecomunicações, sala FTTH, escritório central, POP |
| Contagem típica de fibras | 12F–48F | 48F–144F e superior |
| Capacidade de emenda | Espaço de bandeja opcional e limitado | Várias bandejas; uma parte central do design |
| Estrutura física | Compacto 1U–4U ou caixa de parede | Estrutura maior, muitas vezes fechada e protegida |
| Entrada e fixação de cabos | Alívio de tensão básico | Fixação pesada, aterramento para membros de força |
| Folga e roteamento | Mínimo | Canais dedicados de armazenamento e roteamento de folga |
| Acesso frontal/traseiro | Patch de acesso-frontal | Acesso frontal e traseiro para emenda e patch |
| Instalação | Rack ou parede | Rack, parede, piso ou gabinete |
| Método de expansão | Limitado por portas e U-espaço | Adicione módulos e bandejas; construído para o crescimento |
| Manutenção | Mudanças rápidas de patch | Gerenciamento estruturado de emendas e patches de longo prazo |
| Custo relativo | Menor por porta | Maior, mas menos unidades para contagens altas |
Onde a linha fica confusa: sobreposição funcional?
Tratar "somente patch do painel de correção =" e "somente emenda de ODF =" acabará enganando você. Muitos painéis de conexão montados- em rack incluem uma bandeja de emenda, e um pequeno ODF pode ser usado principalmente para aplicação de patches. A descrição honesta é uma questão de ênfase: um patch panel é otimizado para gerenciamento de jumpers laterais do equipamento em um espaço compacto, enquanto um ODF é otimizado para entrada de cabos, proteção de emendas, armazenamento livre e distribuição estruturada que precisa durar. Ao comparar folhas de especificações, leia a estrutura interna - contagem de bandejas, capacidade livre, hardware de fixação de cabos - e não apenas a contagem de adaptadores. Duas unidades podem dizer “48 portas” e ser construídas para trabalhos completamente diferentes.
ODF vs Painel de Patch de Fibra vs Caixa de Distribuição de Fibra
Um terceiro produto confunde a comparação: a caixa de distribuição de fibra, ou caixa terminal. Aproximadamente:
- Painel de remendo de fibraTerminação e patch em nível de - rack-próximo ao equipamento.
- ODFTerminação, emenda, proteção e roteamento em nível de -distribuição-principal-para contagens de fibra média-a{4}}alta.
- Distribuição de fibra/caixa de terminais- um gabinete menor, geralmente montado em parede- ou em poste-mais próximo dos usuários finais, geralmente classificado para uso externo-, que também pode abrigar um divisor.
Em uma rede você pode ver todos os três: um ODF na sala principal, painéis de conexão nos racks de equipamentos ecaixas de terminais e distribuiçãonas entradas do edifício ou em cada andar. Se os limites ainda parecerem confusos, esta quebra decomo os produtos de distribuição de fibra diferemvale a pena ler.
Como escolher: um processo-passo a-passo?
-
Identifique a posição da rede
- Lado-do equipamento (próximo aos switches e OLTs) inclinado para patch panel; um ponto de distribuição principal que recebe cabos externos inclina ODF.
-
Confirme a contagem de fibras atual e futura
- 12F–24F é adequado para pequenos gabinetes e distribuição de piso, 48F é comum para backbones corporativos e salas pequenas, e 96F–144F+ aponta para salas FTTH OLT, locais POP e escritórios centrais.
-
Decida se a emenda por fusão é necessária
- Se um cabo-alimentador de tubo solto precisar ser aberto, fixado e emendado em tranças, você precisará de capacidade real de bandeja-de emenda e armazenamento frouxo - que é território ODF.
-
Confirme o conector e o tipo de polimento
- Deve corresponder à planta existente; LC/UPC para racks de alta-densidade, SC/APC para a maioria dos trabalhos de acesso e PON.
-
Verifique o espaço de instalação
- Rack 1U–2U ou caixa de parede para salas apertadas; ODF de rack, parede ou chão onde a capacidade supera o espaço.
-
Planeje a entrada e fixação de cabos
- A entrada traseira, lateral, superior ou inferior deve corresponder ao local, com braçadeiras, alívio de tensão e aterramento para cabo blindado ou OSP.
-
Capacidade de expansão de reservas
- Slots de adaptador sobressalentes e espaço na bandeja agora são muito mais baratos do que trocar a unidade inteira posteriormente.
Painel de Patch de Fibra vs Matriz de Seleção ODF
| Condição do projeto | Melhor escolha | Por que |
|---|---|---|
| Patch de rack 1U ao lado de um switch | Painel de remendo de fibra | Gerenciamento compacto de jumpers de acesso-frontal |
| Ramo 48F com apenas algumas emendas | O patch panel carregado-do Splice geralmente é suficiente | A emenda limitada se ajusta a um painel equipado-com bandeja |
| Cabo alimentador 96F–144F com emenda completa | ODF | Capacidade da bandeja, armazenamento livre, fixação de cabos e aterramento |
| Sala de telecomunicações FTTH / OLT | ODF | Gerenciamento de alimentação e distribuição, densidade SC/APC |
| Link para pequeno escritório ou andar único | Painel de remendo de fibra | Baixa complexidade, baixa contagem de fibras |
| Backbone mais racks de equipamentos | Ambos | ODF para distribuição principal, lado do equipamento-dos painéis |
| Tronco MPO/MTP pré{0}}terminado | Painel de conexão cassete MPO/MTP | Sem emenda de campo; ruptura rápida e de alta-densidade |
Conector e polimento: LC, SC, MPO e UPC vs APC
A escolha do adaptador e do polimento geralmente é mais importante do que a questão do painel-vs-ODF em si, porque ela precisa corresponder à planta existente. O LC domina racks e data centers de alta-densidade - seu terminal de 1,25 mm permite que um painel 1U transporte 96 fibras ou mais, e é por isso que ele é o conector duplex padrão emCabeamento estruturado ANSI/TIA-568. SC é a base do acesso FTTH e de telecomunicações: o ferrolho de 2,5 mm e a trava push{2}}são robustos e fáceis de manusear em campo, e SC/APC é comum onde quer que a reflexão traseira deva permanecer muito baixa. O FC ainda aparece em equipamentos de teste e em algumas configurações legadas ou de alta{4}}vibração, enquanto o MPO/MTP carrega os troncos pré{5}}terminados atrás de links 40G/100G/400G. As compensações práticas de densidade-são apresentadas nesta comparação deLC e MTP/MPO em cabeamento-de alta densidade.
Polonês é a parte que as pessoas erram. Os terminais PC e UPC fazem contato físico para baixa perda; uma ponteira APC adiciona um ângulo de 8 graus para que a luz refletida seja direcionada para o revestimento em vez de diretamente de volta para a fonte, como oReferência do conector FOAexplica. Isso torna a APC a escolha para vídeo PON, RF/CATV e links de modo único-de alta-taxa de bits -, mas também significa que você nunca deve combinar um conector APC com um UPC: as faces angulares e planas das extremidades não assentarão, haverá picos de perda e você poderá danificar os terminais. Planeje um polimento por caminho. Para obter detalhes, consulte este guia paraTipos de polimento PC, UPC e APCe o dedicadoConectores SC/APCvisão geral.
Exemplos reais de configuração de projetos
Rack empresarial de 24 portas
Uma sala de rede de andar só precisa conectar alguns switches à fibra riser. Um patch panel LC/UPC de 1U, 24{3}}portas - pré-terminado ou com tranças emendadas em uma pequena bandeja - oferece patch de acesso frontal limpo com espaço de sobra. Um ODF aqui representaria desperdício de espaço e custos.
sala de telecomunicações 144F FTTH
O cabo alimentador de entrada é ancorado e aterrado na estrutura, cada fibra é emendada por fusão-em um pigtail SC/APC, a folga é enrolada com seu raio de curvatura protegido e os patch cords vão para o OLT. Com bandejas de emenda, roteamento e 144 terminações para gerenciar durante anos, é muito mais fácil conviver com um ODF{3}}montado em rack do que empilhar vários painéis pequenos. PróximoDivisores CLPalimentar a rede de distribuição; se você estiver adquirindo o lado passivo, issoComponentes passivos FTTHguia é uma lista de verificação útil.
Cabeamento tronco do data center
Links 40G/100G são executados em troncos MPO/MTP pré-terminados divididos por painéis de conexão de cassete. A prioridade é densidade de porta, polaridade e roteamento limpo sob cabeamento estruturado baseado em padrões- - sem emenda - então um painel supera um ODF aqui.
Backbone de construção (design em camadas)
A sala de equipamentos principal utiliza um ODF para terminar e distribuir fibras riser entre andares; cada andar usa um patch panel para conexões de switch local. O backbone permanece estável enquanto a correção permanece flexível - e essa geralmente é a resposta mais sustentável para um edifício de vários-andares.
Lista de verificação pré-compra: portas, adaptadores, bandejas de emenda e tamanho do rack
| Parâmetro | Por que isso importa | Foco do painel de patch | Foco ODF |
|---|---|---|---|
| Contagem de fibra/porta | Define capacidade e headroom | 12–48F hoje, mais sobressalente | 48–144F+ com sala de módulos |
| Adaptador e polidor | Deve combinar com a planta | Densidade LC/UPC | SC/APC para PON, mais LC |
| Capacidade-da bandeja de emenda | Protege e armazena articulações | Freqüentemente, uma pequena bandeja | Várias bandejas dimensionadas de acordo com a contagem |
| Tipo de montagem/rack | Adapta-se ao espaço | 1U–2U ou parede | Rack, parede, piso ou gabinete |
| Entrada e fixação de cabos | Mantém o estresse longe das fibras | Alívio de tensão leve | Grampo e aterramento para cabo OSP |
| Controle de raio-de curvatura | Perda e confiabilidade | Roteamento de jumper organizado | Anéis de roteamento e armazenamento de folga |
| Rotulagem | Menos erros de manutenção | Etiquetas da porta frontal | Numeração completa de portas e emendas |
| Espaço de expansão | Evita a substituição completa | Economize-espaço | Slots extras e espaço na bandeja |
Erros comuns - e quanto custam
-
Comprando apenas por contagem de portas
- Duas unidades de “48 portas” podem diferir completamente por dentro; você pode acabar sem folgas ou bandejas e com um painel difícil de manter.
-
-
Usando um patch panel simples para emendas pesadas
- As bandejas transbordam, as fibras são dobradas além do seu limite e a proteção de emenda sofre - vindo à tona mais tarde como perda ou links intermitentes.
-
-
Ignorando a direção de entrada do cabo
- Uma entrada que prejudica o layout do site sobrecarrega as fibras e torna a instalação lenta e confusa.
-
-
Misturando conectores e polindo sem plano
- Uma incompatibilidade de APC-para{1}}UPC por si só pode destruir a perda de retorno de um link de-modo único. Decida LC/SC e UPC/APC antecipadamente e avalie como você terminará com esta análiseconectores rápidos versus emenda por fusão.
-
-
Não deixando espaço para expansão
- Quando a contagem aumenta, uma unidade completa sem slots extras ou espaço na bandeja significa substituir tudo em vez de adicionar algo a ele.
Perguntas frequentes
P: Um ODF é o mesmo que um patch panel de fibra?
R: Não. Suas funções se sobrepõem, mas um patch panel é criado para terminação e aplicação de patches no lado do equipamento, enquanto um ODF adiciona emenda, proteção de cabos, armazenamento livre e distribuição estruturada para o longo prazo.
P: Posso usar um patch panel de fibra em vez de um ODF?
R: Sim, para links simples com baixa contagem de fibras e pouca ou nenhuma emenda. Quando você tiver contagens altas, cabos de alimentação de entrada ou emendas de fusão pesadas, um ODF é a escolha mais segura.
P: Cada patch panel de fibra inclui bandejas de emenda?
R: Não. Muitos são apenas adaptadores-, para uso pré-terminado ou em jumper; outros são emendados-carregados com uma bandeja para tranças. Verifique as especificações antes de assumir.
P: Qual é a diferença entre um ODF e uma caixa de distribuição de fibra?
R: Um ODF é um quadro de distribuição-principal maior, geralmente interno e montado em rack- ou no chão-. Uma caixa de distribuição é um gabinete menor, geralmente-classificado para ambientes externos, mais próximo dos assinantes e que também pode conter um divisor.
P: O ODF é usado apenas em redes FTTH?
R: Não. Os ODFs são comuns em escritórios centrais, salas de ISP e backbones metropolitanos e empresariais - em qualquer lugar-que tenha uma grande quantidade de cabos que precisem de terminação, emenda e distribuição.
P: Devo escolher adaptadores SC ou LC?
R: Combine a planta. LC para racks e data centers de alta-densidade; SC, muitas vezes SC/APC, para acesso FTTH e telecomunicações.
P: Posso instalar um ODF em um rack de 19 polegadas?
R: Sim. ODFs-montados em rack são padrão para salas de telecomunicações e gabinetes OLT; existem versões de parede e piso para outros espaços.
P: O que é melhor para um data center?
R: Geralmente, painéis de conexão de fibra - LC ou MPO/MTP - para aplicação de patches em nível de rack-, com um ODF apenas onde uma grande área de distribuição de backbone precisa de emenda e proteção.
P: Com 48 fibras, devo escolher um patch panel ou um ODF?
R: Depende da emenda. Pouca ou nenhuma emenda e espaço apertado apontam para um patch panel-carregado ou pré{2}}terminado com emenda. Um cabo alimentador de entrada que precisa de emenda completa, folga e pontos de aterramento para um ODF 48F - especialmente se você espera crescer para 96F.
P: O que devo verificar antes de comprar?
R: Contagem de fibras e portas, além de altura livre, tipo de adaptador e polimento, capacidade da-bandeja de emenda, tipo de montagem e unidades de rack, entrada e fixação de cabos, controle de-raio de curvatura e esquema de rotulagem.
Se o trabalho for uma aplicação de patches limpa-em nível de rack, um patch panel de fibra é a escolha prática e econômica-. Se você estiver encerrando uma grande quantidade-de cabos de backbone de entrada que precisam de emenda, proteção, armazenamento frouxo e anos de gerenciamento de distribuição, um ODF ganha seu lugar. Grandes redes geralmente executam - e ODF para distribuição principal e no lado do equipamento de painéis de patch-. Independentemente do que você especificar, confirme a contagem e o espaço livre, o tipo de adaptador e polimento, a capacidade de emenda, o tamanho da montagem e do rack e a entrada do cabo antes de fazer o pedido, para que a unidade se adapte à instalação atual e ao crescimento do próximo ano.
