Uma caixa terminal de fibra (FTB) é um gabinete compacto que termina, emenda e organiza cabos de fibra óptica na extremidade de um lance de cabo.Ele conecta os fios de fibra de entrada aos rabichos por meio de emenda por fusão e, em seguida, encaminha esses rabichos para as portas do adaptador onde os patch cords são conectados. A maioria dos compradores não tem dificuldade com essa definição. Eles lutam para escolher o tipo certo, a contagem de portas, o formato do adaptador e o nível de proteção para seu ambiente de instalação específico - e é aí que começa a maioria dos problemas de implantação evitáveis.
Este guia concentra-se nas decisões que realmente importam ao especificar e instalar caixas terminais de fibra, em vez de repetir os princípios básicos que você pode encontrar em qualquer ficha técnica de produto.
O que realmente está dentro de uma caixa terminal de fibra

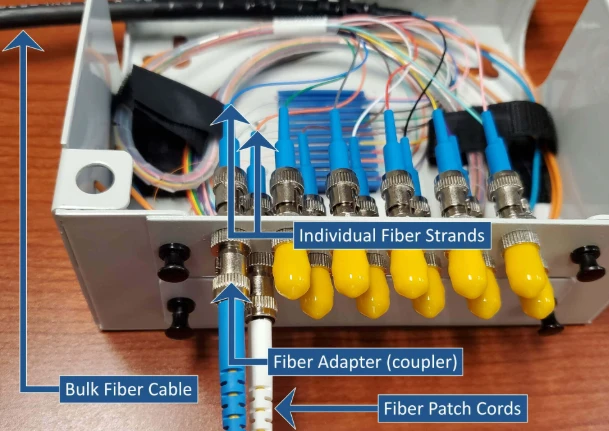

Cada FTB, independentemente da marca ou modelo, contém três grupos funcionais. A habitação oferece proteção física e ambiental. A bandeja de emenda gerencia as emendas de fusão entre as fibras do cabo etranças de fibra óptica. E o painel adaptador apresenta portas de conexão para o mundo exterior.
O material da caixa depende do ambiente de instalação. As unidades internas normalmente usam misturas ABS ou PC+ABS: leves,{2}retardantes de chama e baratos. As unidades externas precisam de polímero-estabilizado contra UV com juntas de borracha-seladas ou aço-laminado a frio com revestimento eletrostático em spray. A diferença não é cosmética. Uma caixa ABS-classificada para uso interno montada em uma parede externa começará a rachar e rachar dentro de 18 meses em um local-exposto ao sol e, quando a vedação falhar, a umidade atingirá a bandeja de emenda. Nesse ponto a caixa não está protegendo nada.
A bandeja de emenda é onde o trabalho óptico real acontece. As fibras do cabo são descascadas, clivadas e emendadas por fusão em fibras pigtail dentro de suportes de emenda individuais. O excesso de fibra fica enrolado em loops de armazenamento. Dois números são importantes aqui: quantas emendas a bandeja pode conter e se os canais de roteamento impõem raio de curvatura mínimo. A fibra monomodo G.652D padrão precisa de um raio de curvatura de pelo menos 30 mm. A fibra G.657A2-insensível à curvatura tolera apenas 10 mm, e é por isso que ela se tornou o padrão em-projetos FTB de espaços apertados. Uma bandeja que força as fibras em curvas mais apertadas do que o tipo de fibra suporta irá introduzir perda de macrocurvatura - perda que aparece em um traço de OTDR, mas é quase impossível de corrigir sem re-splicing.
O painel adaptador contémadaptadores de fibra óptica- os soquetes que aceitam patch cords de equipamentos downstream. Os adaptadores SC/APC são o padrão para redes FTTH e PON porque seu polimento angular de 8 graus reduz a perda de retorno abaixo de -60 dB, o que é importante para a qualidade da transmissão upstream. Os adaptadores LC dominam os ambientes de data center onde a densidade da porta é a prioridade. A mistura de tipos de adaptadores dentro de um único FTB é tecnicamente possível com adaptadores híbridos, mas cria confusão durante a manutenção e deve ser evitada, a menos que haja uma razão técnica clara. Se você não tiver certeza de qual ecossistema de conectores seu site exige, este detalhamento doquatro tipos comuns de conectores de fibra ópticacobre as compensações.
Tipos de caixa terminal de fibra - e quando cada uma faz sentido
A classificação FTB não é complicada, mas a escolha errada para o ambiente é um dos erros mais comuns em aquisições. Aqui está o que separa os principais tipos na prática, não apenas na teoria.

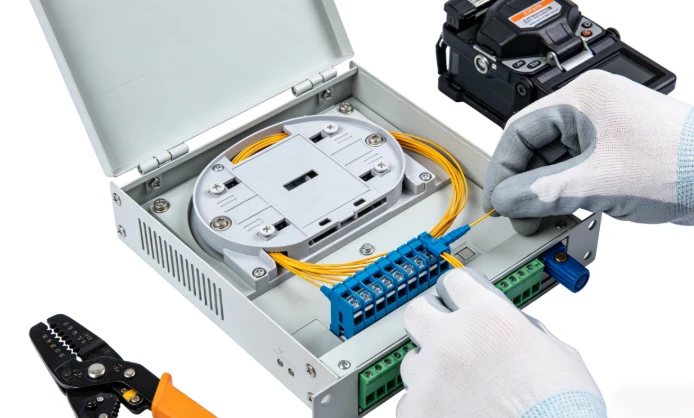

FTBs-montados na paredesão o carro-chefe das implantações de FTTH e de pequenos-escritórios. Eles são fixados em uma parede ou ficam dentro de um-armário de distribuição de corrente fraca, suportam de 2 a 24 núcleos de fibra e usam uma tampa-removível ou aberta. A instalação leva minutos - dois a quatro parafusos e um prensa-cabo - e é por isso que eles são especificados em implementações residenciais de alto-volume, onde o custo de mão de obra por{10}}unidade deve permanecer baixo. A desvantagem é o espaço limitado na bandeja de emenda: se você precisar integrar um divisor PLC ou lidar com mais de 24 núcleos, uma caixa-para montagem em parede ficará lotada rapidamente.
FTBs-montados em rackinstalados em racks padrão de 19- polegadas em data centers, escritórios centrais e abrigos de telecomunicações. Eles deslizam para acesso de emenda, oferecem maior densidade de portas (24, 48, até 96 fibras) e suportam arquiteturas de conexão cruzada e interconexão. O custo adicional por unidade é justificado em ambientes onde a disciplina de gerenciamento de cabos e a escalabilidade futura superam o preço do gabinete.

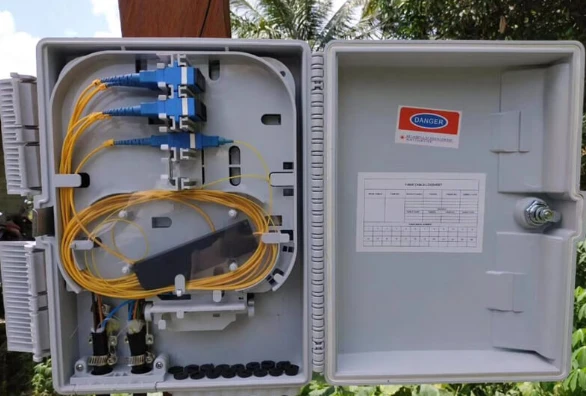

FTBs ao ar livresão desenvolvidos para aplicações de montagem-em poste ou em parede externa-. Juntas seladas, invólucros resistentes a UV-, hardware à prova de-corrosão e tolerância à temperatura operacional de aproximadamente -40 graus a +75 graus . A classificação IP é a especificação mais importante aqui - e uma das mais frequentemente mal avaliadas. Uma caixa com classificação IP54 funciona em um corredor protegido. Um poste ao lado de uma rodovia costeira precisa de IP68. Especificar por rótulo ("classificação externa") em vez de pelas condições reais do local é como as caixas falham no campo.
FTBs de desktopsão unidades leves e portáteis para ambientes de teste, estações de emenda temporárias ou locais pequenos onde a montagem permanente é impraticável. Eles sacrificam a proteção ambiental por conveniência.
Referência de seleção rápida
| Cenário de implantação | Tipo recomendado | Contagem de portas comuns | Adaptador | Requisito-chave |
|---|---|---|---|---|
| FTTH interno (casa única) | Suporte-de parede | 4 / 8 | SC/APC | Tamanho compacto, bandeja de emenda para 1–2 cabos |
| Apartamento / riser MDU | Montagem-na parede ou externa | 8 / 12 / 24 | SC/APC | Compatibilidade do divisor, contagem de entradas de cabos |
| Centro de dados/escritório central | Montagem-em rack | 24 / 48 / 96 | LC | Densidade de porta, acesso-à bandeja deslizante |
| Ponto de distribuição ao ar livre | Caixa selada ao ar livre | 8 / 12 / 24 | SC/APC | Classificação IP65+, resistência a UV e umidade |
| Local temporário/teste | Área de trabalho | 4 / 8 / 12 | Varia | Portabilidade, configuração rápida |
Uma regra prática útil: preencher a caixa com cerca de 60–70% da capacidade no primeiro dia. O espaço restante absorve o crescimento futuro sem uma troca completa do gabinete.
Algumas diretrizes do tipo "não faça" economizam mais dinheiro do que qualquer gráfico de seleção. Não use um FTB-de montagem em parede se você já sabe que um divisor PLC precisa caber dentro de - o espaço da bandeja será, na melhor das hipóteses, marginal. Não presuma que o IP65 cobre todos os locais externos; montagens em postes expostos e locais costeiros precisam de IP68. E não use adaptadores LC como padrão apenas porque eles são menores se o resto do site for construído em torno de SC/APC - uma incompatibilidade de conector custa mais para consertar do que vale o ganho de densidade.
Erros comuns de seleção de caixas terminais de fibra
A maioria dos problemas de FTB não é causada por hardware defeituoso. Eles são causados por erros de especificação cometidos antes da caixa ser encomendada. Quatro erros surgem repetidamente.
Escolher o tipo de adaptador sem verificar o inventário existente de patch cords.Em projetos onde o FTB é especificado por uma equipe e os patch cords são encomendados por outra, isso dá errado com mais frequência do que deveria. Um painel adaptador SC/APC é inútil se o local já tiver uma gaveta cheia de jumpers SC/UPC. As ponteiras de polimento-polidas e planas-angulares se encaixarão fisicamente, mas o espaço de ar na interface cria um pico de reflexão que degrada o desempenho upstream da PON. Verifique o ecossistema do conector antes de travar o painel do adaptador.
Selecionar caixas externas por rótulo de marketing em vez da classificação IP real."Classificação externa" não é uma classe IP. Uma caixa rotulada como “externa” pode ser IP54, o que significa que resiste a respingos de água, mas não à chuva prolongada ou à lavagem pressurizada. Se o local de instalação estiver exposto às intempéries, verifique o número IP específico em relação às condições que a caixa realmente enfrentará - e não às condições que a folha de especificações assume.
Subestimar a capacidade portuária disponível.Uma caixa de 12-núcleos é um pouco mais cara do que uma caixa de 8-núcleos. Substituir uma caixa de 8{7}}núcleos por uma caixa de 12 núcleos dois anos depois - incluindo deslocamento do caminhão, re-emenda e tempo de inatividade - custa muitas vezes mais do que a diferença de preço. Especificações para crescimento.

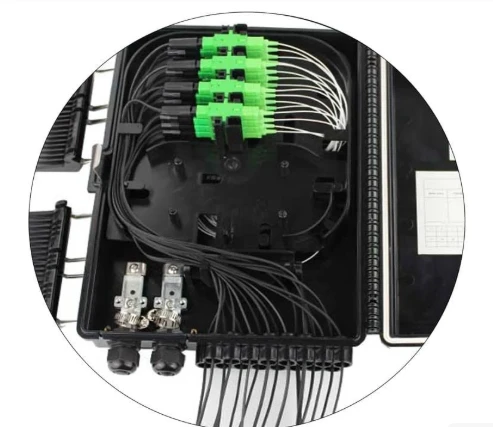

Ignorando a compatibilidade do fator de forma do divisor.Se o plano de implantação exigir a integração de umDivisor óptico PLCdentro da caixa de terminais, o layout da bandeja de emenda e a profundidade do gabinete devem acomodar o módulo divisor - normalmente um mini-tubo ou formato de cassete ABS. Nem todo FTB foi projetado para isso. Verifique as dimensões internas e a configuração da bandeja antes de presumir que um divisor caberá.
Integração de divisores PLC dentro de caixas terminais de fibra
Mais operadores FTTH agora combinam a função de divisão e a função de terminação no mesmo gabinete. Em vez de passar a fibra de um gabinete divisor separado para uma caixa de terminais downstream, o divisor fica diretamente na bandeja de emenda FTB. A fibra do cabo alimentador se conecta à entrada do divisor; cada saída do divisor é emendada por fusão a um pigtail que termina no painel do adaptador. Os assinantes se conectam por meio de cabos conectados aos adaptadores do-painel frontal.
Isso funciona porque os divisores PLC são independentes do comprimento de onda-na faixa operacional de 1.260 a 1.650 nm. Um único FTB integrado pode lidar com GPON downstream a 1490 nm, upstream a 1310 nm e sobreposição de vídeo RF a 1550 nm simultaneamente. Nenhum hardware de filtragem adicional é necessário.
Menos gabinetes significam menos pontos de emenda, caminhos de fibra mais curtos e documentação mais simples - menos trabalho de instalação e menos manutenção contínua. A limitação é o tamanho do gabinete: um suporte-de paredecaixa terminal de fibra ópticacom um divisor 1×8 deixa espaço limitado para armazenamento de fibra sobressalente, portanto a instalação deve estar limpa. Em projetos onde a contagem de portas, o formato do adaptador e a integração do divisor precisam ser confirmados juntos, o layout da caixa é mais importante do que a capacidade do título na folha de dados. Para conhecer a mecânica detalhada de como os sinais passam por esses gabinetes, este passo a passo técnico emcomo funciona uma caixa terminal de fibra ópticacobre o caminho do sinal interno.
Práticas de instalação e manutenção que realmente importam
Duas etapas de instalação causam a maioria dos problemas de campo e ambas são evitáveis.
A primeira é a emenda contaminada. Uma extremidade de fibra suja introduz 0,3–0,5 dB de perda de inserção excessiva por emenda - o suficiente para empurrar um link PON marginal abaixo do limite de sensibilidade do receptor. Limpe cada extremidade da fibra com-lenços sem fiapos e IPA antes de clivar. Inspecione com um microscópio de fibra após a clivagem. Se houver qualquer contaminação visível, limpe e-clive novamente. O tempo gasto nesta etapa é trivial em comparação com o tempo gasto na solução de problemas de uma emenda de alta{10}perda após a caixa ser selada.
O segundo é o torque do prensa-cabo. O aperto excessivo-comprime o revestimento do cabo e tensiona as fibras internas. O-aperto insuficiente permite a entrada de umidade ao longo de meses. Siga os valores de torque especificados pelo fabricante. Esta não é uma etapa em que "apertar manualmente mais um pouco" seja um substituto aceitável para uma chave de torque.
Para manutenção contínua, as caixas terminais de fibra são passivas e requerem atenção mínima -, mas não zero. Um cronograma prático: inspeção visual e limpeza da extremidade-do conector a cada 12 a 18 meses para instalações internas, a cada 6 meses para locais externos ou em ambientes-adversos. Verifique as vedações do prensa-cabo quanto a rachaduras ou conjunto de compressão. Se você mantiver registros de linha de base do OTDR para cada caixa, os rastreamentos de comparação detectarão a degradação gradual da emenda muito antes de causar uma interrupção do assinante.
Perguntas frequentes
P: Preciso de adaptadores SC/APC ou SC/UPC em uma caixa terminal de fibra FTTH?
R: SC/APC em quase todos os casos. As arquiteturas PON são sensíveis a reflexões traseiras, e o terminal angular do SC/APC oferece perda de retorno abaixo de -60 dB em comparação com os -50 dB do SC/UPC. A única exceção comum são implantações de Ethernet ativa ponto a ponto, onde o orçamento de reflexão é mais tolerante.
P: Qual é a diferença entre uma caixa terminal de fibra e um fechamento de emenda de fibra?
R: Uma caixa terminal de fibra termina as fibras e apresenta portas de adaptador conectorizadas para acesso ao patch cord. Um fechamento de emenda protege emendas-no meio do vão entre dois segmentos de cabo, mas não fornece acesso ao conector. Se precisar conectar patch cords ou cabos drop no local, você precisará de uma caixa de terminais. Se você estiver apenas unindo dois lances de cabo em um local enterrado ou aéreo, um fechamento de emenda é o produto correto.
P: Como escolho entre FTBs de 8, 12 e 24 núcleos?
R: Conte as fibras que você precisa eliminar hoje e adicione 30–50% para crescimento futuro. Uma queda de FTTH de{3}}família única geralmente requer uma caixa de 4-núcleos ou 8-núcleos. Um riser MDU que atende de 6 a 8 unidades precisa de 12 ou 24 núcleos. Se um divisor PLC for instalado dentro da caixa, a contagem de saída do divisor determina o requisito mínimo de porta - um divisor 1×8 precisa de pelo menos 8 portas de saída mais quaisquer fibras de passagem.
P: O IP65 é suficiente para todas as instalações externas de caixas terminais de fibra?
R: O IP65 atende à maioria dos locais externos protegidos - sob beirais, dentro de armários de rua ou em paredes de edifícios com alguma proteção suspensa. Para montagens em postes totalmente expostos, instalações costeiras ou áreas com muita poeira ou partículas industriais, IP68 com juntas seladas-de borracha é a escolha mais segura. A diferença de custo é pequena em relação ao custo de uma substituição em campo.
P: Uma caixa de terminais pode suportar emenda de fibra e montagem de divisor PLC?
R: Sim, muitos modelos são projetados para isso. A bandeja de emenda deve ter uma área dedicada ou suporte de montagem para um mini-tubo ou divisor de cassete ABS. Verifique as dimensões internas antes de fazer o pedido - nem todos os gabinetes FTB têm profundidade suficiente para acomodar um módulo divisor junto com suportes de emenda padrão e loops de armazenamento de fibra.
