Como escolher um pigtail de fibra óptica: especificações e guia do comprador

Coloque duas planilhas de fornecedores lado a lado e ambas lerãoIL Menor ou igual a 0,3 dB, RL Maior ou igual a 50 dB. Faça o pedido de ambos, junte-os no mesmo ODF e os orçamentos de link medidos podem ser diferentes. Duas especificações de pigtail de fibra óptica podem citar os mesmos limites enquanto descrevem produtos materialmente diferentes, porque um número escrito sem seu método de medição não é uma especificação. É uma afirmação de marketing.

Essa lacuna é onde começa a maioria das disputas de entrega. Depois que a bandeja é fechada e o rastreamento do OTDR está na frente de um cliente, ninguém pode decidir retroativamente se os 0,3 dB citados foram medidos em relação a um cabo de referência ou como um valor acoplado aleatório, se os adaptadores no painel estão na mesma classe de desempenho que os conectores ou em qual edição do padrão-de inspeção de face final a fábrica estava classificando.

Este guia não explica o que é um pigtail ou como ele difere de um patch cord. Esse assunto já foi abordado em nossa nota sobrea diferença entre um pigtail de fibra e um patch cord. O que se segue é mais restrito: as nove linhas que pertencem a uma especificação, o que cada uma delas realmente controla e o que acontece no local quando uma delas é deixada em branco.

Tudo abaixo é mapeado para um desses campos. Se o seu RFQ indicar todos os nove, dois fornecedores estão cotando o mesmo produto e a comparação de preços se torna significativa. Se indicar quatro, você está comparando cotações de produtos diferentes.

Os nomes dos campos são a metade fácil. Um RFQ viável contém três colunas em vez de uma, estabelecendo o requisito do comprador, a resposta do fornecedor e a evidência de aceitação para cada uma das nove especificações de pigtail de fibra óptica, porque um campo que um fornecedor pode deixar em branco é um campo que é decidido na fábrica e não por você. Qual evidência de aceitação vale a pena exigir para cada linha é o que estabelece o restante deste artigo.

Linhas de especificações 1 e 2: seleção de pigtail de fibra monomodo versus multimodo e interface do conector

"Modo-único" não é uma especificação. Um pigtail de fibra óptica monomodo construído no padrão G.652D se comporta de maneira diferente de um construído no G.657A2, cuja sensibilidade macrobend reduzida tolera enrolamento mais apertado. Onde a geometria da bandeja permite que a folga fique bem acima do raio de curvatura mínimo especificado da fibra, G.652D é a resposta correta e mais barata. Em caixas de terminais FTTH compactas, gabinetes-montados em parede e cassetes densos onde a bobina é forçada perto desse limite, especificar G.657A1 ou A2 reduz o risco de perda-de macrocurvatura que produz um comportamento intermitente e dependente da temperatura-, que é muito difícil de rastrear depois que o quadro é preenchido.



Duas questões separadas são resumidas em uma no lado multimodo. A compatibilidade geométrica é a primeira: fibras de 50/125 µm (OM3, OM4, OM5) se interconectam fisicamente, enquanto juntá-las ao OM1 de 62,5/125 µm cria uma incompatibilidade de-tamanho do núcleo que não pode ser corrigida apenas melhorando o alinhamento da emenda. A largura de banda modal é a segunda e independente: um canal construído a partir de graus mistos funciona com a menor largura de banda modal efetiva nele, portanto, um link OM4 que contém silenciosamente um pigtail de fibra óptica multimodo OM3 deve ser verificado em relação ao comprimento real e à taxa de linha, em vez de ser considerado aceitável.

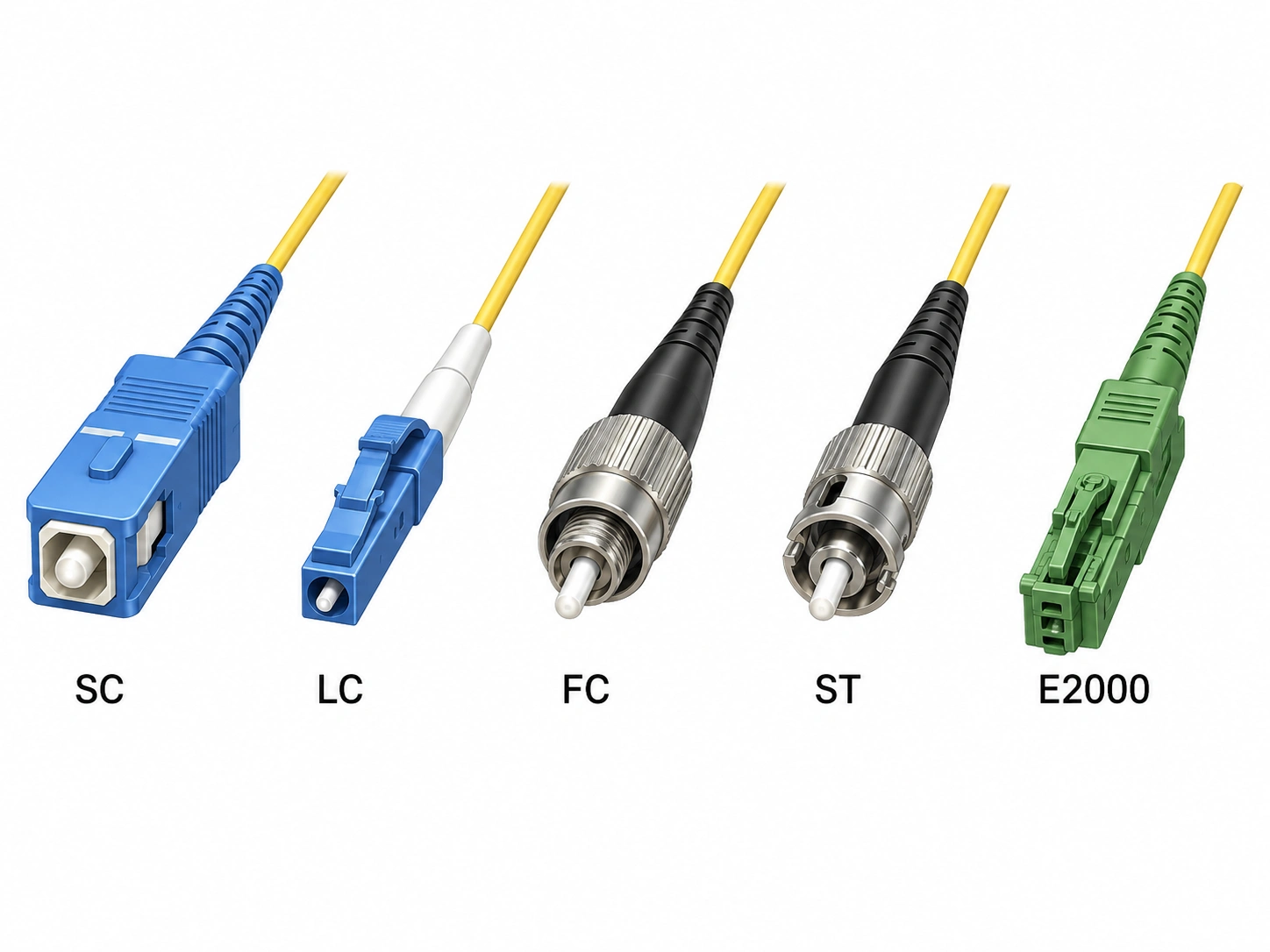

A escolha do conector é mais mecânica do que óptica. O LC domina os painéis de alta-densidade porque dobra a contagem de portas por unidade de rack, o SC permanece padrão no GPON e em grande parte da camada de acesso FTTH, e o FC persiste em testes e medições e em quadros de telecomunicações mais antigos. Antes de se afastar dele, ointerface FC rosqueada e onde ela ainda merece seu lugarvale a pena conferir. O E2000 aparece onde uma interface fechada e com alto-retorno-de perda é obrigatória. O que importa na linha de especificações é nomear a peça IEC 61754 aplicável junto com a família de conectores, porque é isso que define a geometria correspondente para a qual seu painel e adaptadores foram construídos.

Uma face final UPC é abobadada e posicionada de forma plana contra sua contraparte. Uma face final APC é retificada a 8 graus, o que direciona a luz refletida para fora do núcleo e para dentro do revestimento. A consequência prática é a perda de retorno. Interfaces angulares são especificadas na região Maior ou igual a 60 dB quando acopladas e interfaces de contato físico-em torno da região Maior ou igual a 50–55 dB, e a diferença é mais importante onde a potência refletida degrada ativamente o sinal, o que significa distribuição PON e FTTx, sobreposições de CATV, DWDM e transporte de RF analógico. Para LAN corporativa, links de dados digitais padrão e a maioria dos canais-de data center de modo único, um pigtail de fibra óptica UPC que atenda a um requisito de perda de retorno de 50 dB é suficiente, desde que a tolerância de refletância do próprio transceptor seja verificada em vez de presumida.

O tipo polonês não é um campo por{0}}item, é um campo-que abrange todo o canal. O pigtail, o adaptador, a porta do patch panel e a interface do equipamento devem estar de acordo, e o RFQ deve indicar o polimento de cada pigtail de fibra óptica e de cada adaptador no canal, em vez de presumir que o instalador notará. A geometria da interface por trás do ângulo é trabalhada em nossa análise decomo os conectores APC diferem do UPC.

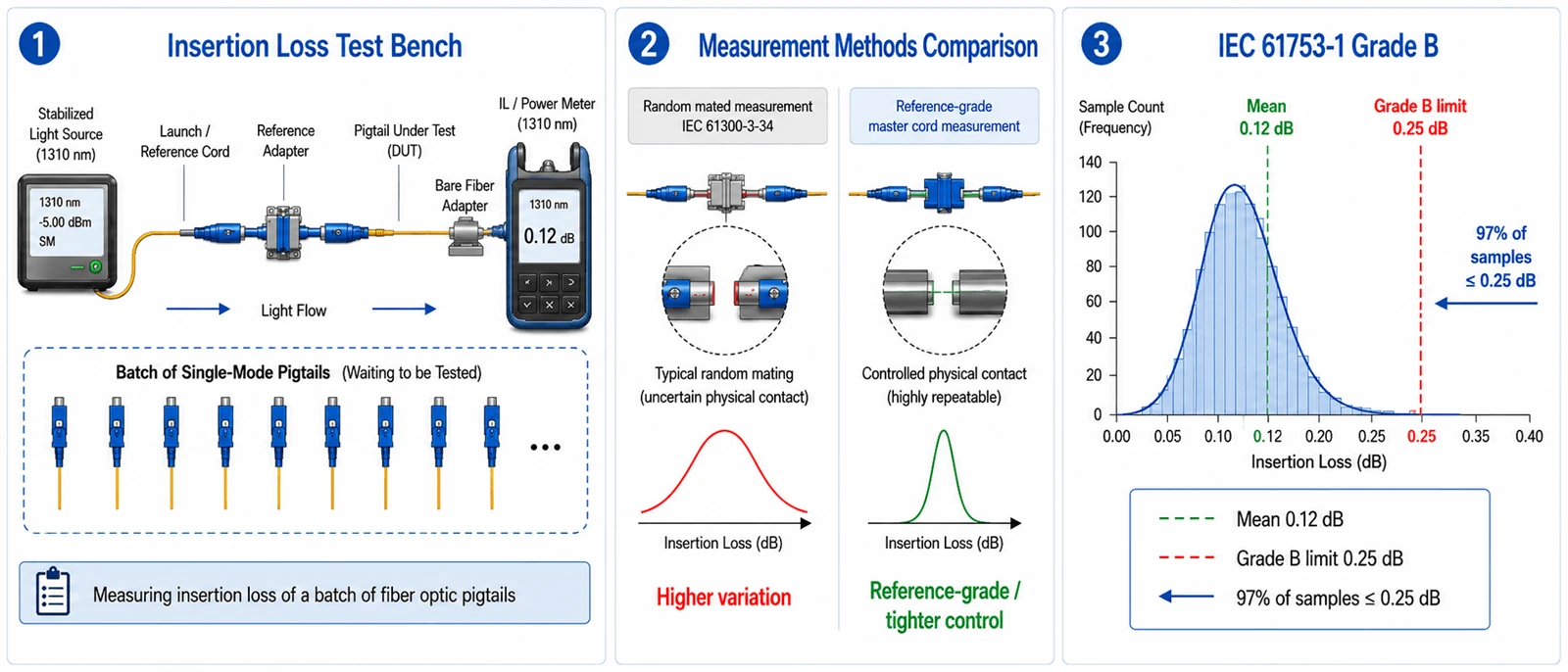

A perda de inserção para um par de conectores pode ser caracterizada de duas maneiras. Medido em relação a um cabo mestre de referência-de referência (um conector sintonizado e rigorosamente controlado mantido para metrologia), um conector de produção produz uma figura lisonjeira. Medido como umcompanheiro aleatório, onde qualquer conector do lote é unido a qualquer outro, a distribuição se amplia, pois as posições centrais dos dois terminais não são mais compensadas por um parceiro ideal. Ambos os números são honestos e não são o mesmo número, e é por isso que o padrão de perda de inserção de pigtail de fibra óptica que você cita é mais importante do que o dígito que você cita.

A IEC 61753-1 resolve a ambigüidade definindo graus de atenuação estatisticamente, de forma aleatória, com o método de medição fixado como IEC 61300-3-34. O Grau B é especificado como uma média igual ou inferior a 0,12 dB com um máximo de 0,25 dB para pelo menos 97% das amostras, o Grau C com um máximo de 0,50 dB com uma média de 0,25 dB e o Grau D com um máximo de 1,0 dB. Uma única amostra passando a 0,3 dB contra um cabo de referência é uma declaração muito mais fraca do que um lote que atende ao Grau B. Cite a norma com sua edição atual e emenda na linha de RFQ, da mesma forma que você citaria qualquer outro documento de aceitação.

Uma distinção se perde constantemente, inclusive em planilhas de dados de fornecedores que deveriam saber mais.Os graus de atenuação e os graus de perda de retorno são duas escalas paralelas, não uma.As letras notas B, C e D descrevem perda de inserção. A perda de retorno é especificada separadamente, com o nível de interface-angular definido como maior ou igual a 60 dB acoplado. Escrever "Grau B" em uma RFQ, portanto, não diz absolutamente nada sobre refletância, e um pigtail de fibra óptica pode atender ao Grau B e ao mesmo tempo carregar qualquer perda de retorno que o fornecedor opte por construir. Indique ambos.

O grau B requer orientação central controlada

Alcançar o Grau B consistentemente geralmente requer controlar onde o núcleo da fibra fica em relação ao eixo da ponteira, o que na prática significa que o montador orienta e fixa a ponteira de forma que a excentricidade do núcleo caia em uma direção conhecida. Um fornecedor sem essa etapa pode produzir uma boa amostra. Produzindo um bomdistribuiçãoé um recurso diferente, e é por isso que as revisões de 2024 da série IEC 61755-3 formalizaram estatísticas de excentricidade de núcleo para essas interfaces.

O adaptador faz parte da conexão medida

A luva é o que mantém os dois terminais coaxiais, portanto, um adaptador de tolerância-frouxo pode impedir que a conexão montada atenda à distribuição de atenuação pretendida, mesmo quando o pigtail de fibra óptica premium em si estiver adequado. Verifique como uma conexão posicionada e não como um componente. Isto é fácil de passar despercebido precisamente porque a inspeção de entrada geralmente testa apenas o pigtail.

Abaixo dos números de perda estão os parâmetros geométricos que os produzem: raio de curvatura, deslocamento do vértice (a que distância o ponto mais alto da cúpula fica do eixo da fibra) e altura da fibra, a saliência ou corte inferior da fibra em relação ao ferrolho. Juntos, eles determinam se os dois núcleos realmente se tocam sob carga de mola. Estas são saídas do processo de polimento, não escolhas de design, e é por isso que são a maneira mais rápida de distinguir uma linha de produção controlada de uma subcontratada.

A limpeza é a outra metade. A contaminação-da face final é repetidamente identificada em todo o setor como uma das principais causas de falha em redes de fibra instaladas e, em um núcleo de modo único-de 9 µm, uma partícula localizada na região central pode causar atenuação ou reflexão severa, em vez de marginal. Ele também tende a aparecer como perda de retorno degradada antes de aparecer como perda de inserção degradada, portanto, uma leitura-do medidor de potência pode ficar dentro das especificações enquanto um sistema coerente ou amplificado já está queimando margem.

O desempenho óptico governa, e a inspeção visual não é independente

A terceira edição de 2022 da IEC 61300-3-35 afirma diretamente que a inspeção visual é um complemento e não substitui a medição de atenuação e perda de retorno. Vai além: um conector que foi limpo de detritos soltos e ainda assim falha na inspeção visual não é rejeitado automaticamente se atender ao desempenho óptico especificado (CEI). Uma cláusula RFQ que diz “rejeitar em caso de falha visual”, portanto, contradiz o padrão atual. Escreva a regra de aceitação da forma como o padrão a redige, com inspeção mais qualificação óptica e controle de desempenho óptico.

Informar o ano de edição, pois os critérios mudaram

A terceira edição removeu os requisitos de inspeção para as zonas C e D e reescreveu partes dos critérios das zonas A e B. "Em conformidade com a IEC 61300-3-35" sem uma data é, portanto, inexequível, porque o fornecedor e o comprador podem avaliar de acordo com conjuntos de regras diferentes e ambos estar dizendo a verdade (Redes Fluke).

Automatize a classificação e trate a embalagem como parte das especificações

O julgamento humano de aprovação/reprovação varia de acordo com o técnico, a luz ambiente e a tela, o que torna as decisões de aceitação não{0}}reprodutíveis, enquanto a análise automatizada de imagens produz um resultado que pode ser anexado a um registro de lote. A embalagem é mais importante do que parece: embalagens não{2}}herméticas não são uma garantia de limpeza-de longo prazo, portanto, fechadas não devem ser consideradas limpas. As tampas contra poeira e o método de embalagem pertencem à folha de especificações do pigtail de fibra óptica, e a inspeção de campo antes do acoplamento permanece obrigatória, independentemente da qualidade dos dados de fábrica.

A estrutura é escolhida pelo recinto. A construção hermética-com buffer de 0,9 mm é o padrão para trabalhos em bandejas de emenda- porque ela direciona e enrola em bandejas confinadas, enquanto as construções encamisadas de 2,0 mm e 3,0 mm adicionam proteção contra esmagamento e tração onde a cauda é manuseada repetidamente ou sai do gabinete. Jaquetas mais pesadas são marcadamente mais difíceis de enrolar dentro de uma bandeja construída em torno de um pequeno raio mínimo, que é o limite prático de quão longe você pode subir nessa escala. Entre os dois métodos de emenda há uma decisão real: um pigtail de fibra óptica de 12 fibras emenda individualmente, o que se adapta a terminações mistas ou em fases, enquanto a fita termina por fusão em massa, que é dramaticamente mais rápida em escala, mas requer fibra de fita no lado de entrada e um regime protetor de emenda correspondente. Encomendar fita para uma fábrica terminada para emenda individual converte uma economia de mão de obra em uma penalidade trabalhista.

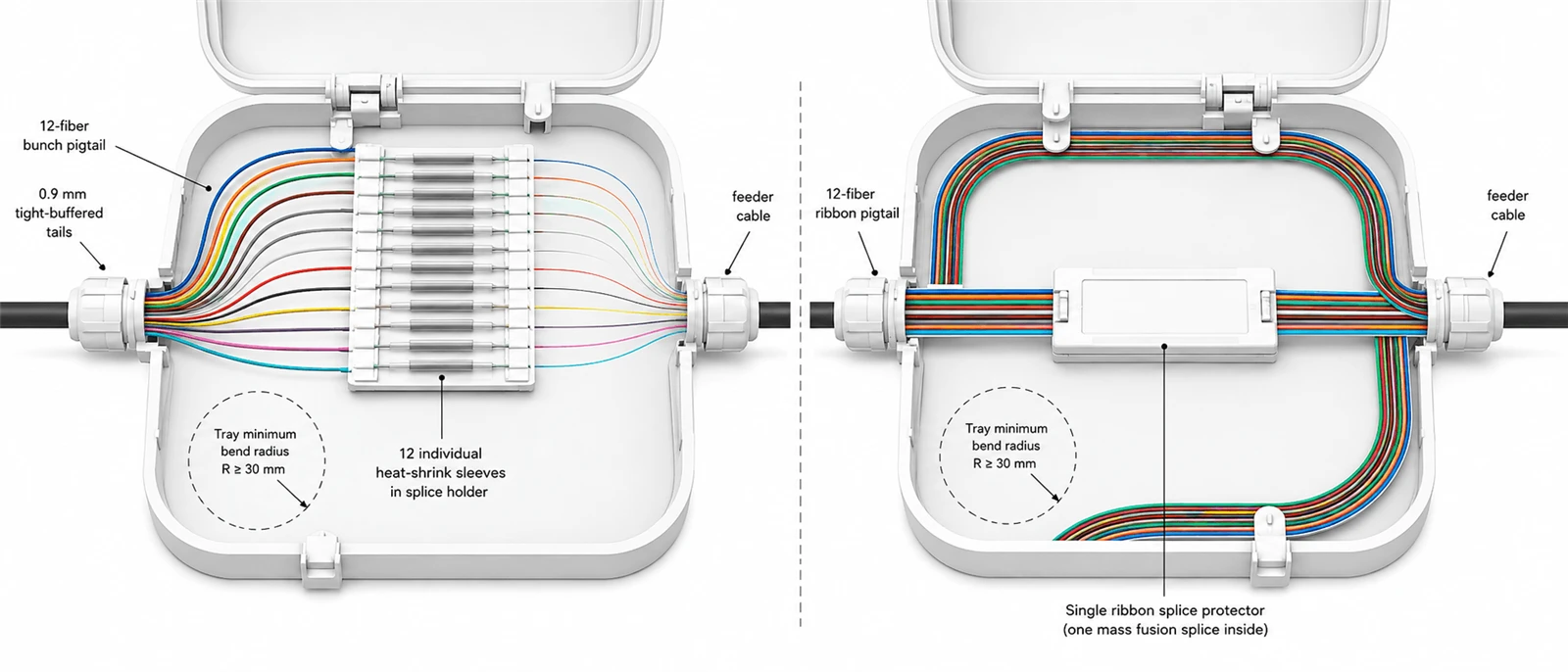

Um código de cores pigtail de 12 fibras pode seguir TIA-598 ou a convenção IEC dependendo da especificação do projeto. Nomeie o padrão na linha de especificação em vez de escrever "cores padrão" e compare-o com a sequência já instalada no quadro, porque um quadro preenchido sob duas convenções torna cada rastreamento de falha futuro mais lento. Essa verificação pertence à aceitação do ODF e ao gerenciamento da fibra, e não à primeira falha.

Comprimento é o campo mais frequentemente preenchido por hábito e é mais aritmético do que de preferência. Siga o caminho de roteamento do ponto de emenda até a terminação, adicione a folga necessária para a bandeja enrolar no raio de curvatura mínimo especificado, adicione uma margem de serviço e arredonde para a próxima etapa padrão. Uma ilustração trabalhada: um percurso de 1,2 m, duas bobinas em uma bandeja cujo raio mínimo declarado é de 30 mm (aproximadamente 0,19 m de fibra por volta, ou seja, 0,38 m), mais 0,1 m na terminação, dá 1,68 m, o que se torna uma ordem de 2,0 m. Encomende abaixo disso e a fibra será forçada além do seu limite de curvatura, produzindo uma atenuação que aparece somente depois que a bandeja é fechada. Encomende bem acima e o excesso congestiona o cassete, dificultando o trabalho posterior. A mesma aritmética decide se o próprio recinto tem capacidade, que é o ponto em queseleção de patch panel e gabinetedeixa de ser uma decisão separada da especificação do pigtail de fibra óptica.

A seleção da jaqueta é orientada pelo código de incêndio antes de qualquer outra coisa. O PVC é um material-de uso geral comumente oferecido, um pigtail de fibra óptica LSZH é especificado onde a toxicidade e a opacidade da fumaça em espaços ocupados fechados são regulamentadas, e as designações OFNR e OFNP se aplicam onde as listagens de riser e plenum são aplicadas. Estas são decisões de conformidade e não de desempenho. Escreva a listagem exigida pelo código local de construção, eletricidade e incêndio, em vez de um nome de material, porque o requisito varia de acordo com a jurisdição e com a especificação do projeto.

Um pigtail de fibra óptica interno padrão não é construído para exposição direta ao ar livre, e preferimos dizer isso antes de um pedido do que depois. Ele não possui o revestimento-estável aos raios UV e resistente às intempéries-e o reforço necessário para sobreviver aos ciclos de temperatura, à entrada de umidade e ao estresse mecânico. “Exterior” também não é uma condição, e blindado e à prova d’água não são respostas intercambiáveis. A exposição aos raios UV impulsiona a química da camisa, a água parada ou a condensação impulsionam a vedação e a proteção contra entrada, o risco de roedores e de impacto mecânico impulsionam a blindagem, e a faixa de temperatura determina a escolha do material e a qualificação para a qual o conjunto foi testado. Especifique as condições que a montagem verá e deixe a construção seguir.

Os limites mecânicos pertencem à mesma linha que os próprios números da montagem. Os valores de tensão de tração citados para o cabo tronco-externo da planta não são transferidos para um conjunto conectorizado curto, cujos parâmetros limitantes são a classificação de tração do cabo traseiro e a força de retenção do conector da extremidade terminada. Exija ambos da folha de dados da construção específica que você está solicitando e exija-os para o SKU e não para a família de produtos.

Telcordia GR-326-CORE é a credencial mais citada e mais mal aplicada nesta categoria de produto. Estabelece requisitos genéricos para conectores utilizados para unir fibras ópticas monomodo e para os conjuntos de jumpers feitos a partir deles (Telcordia). Os conectores montáveis ​​em campo são cobertos separadamente pelo GR-1081 e os produtos para limpeza de conectores pelo GR-2923.

O documento mais frequentemente citado ao lado dele é citado incorretamente.GR-1435-CORE é "Requisitos genéricos para conectores ópticos multifibra", o que significa multifibra, não multimodo.Ele aborda conectores de múltiplas-fibras, como montagens de estilo-MPO, e seu assunto ainda é o modo-único. Grande parte da literatura do fornecedor o transcreve como a contraparte multimodo do GR-326, e os compradores herdam o erro em suas próprias RFQs. Se um fornecedor oferecer documentação do GR-326 para suportar um pigtail de fibra óptica multimodo, a resposta correta é não solicitar o GR-1435. É para reconhecer que nenhum documento Telcordia GR dessa família cobre o produto e, em vez disso, especificar a aceitação nos graus de desempenho IEC e nos dados de testes de lote.

Evidência de qualificação e evidência de entrega não são o mesmo documento

Um relatório de qualificação GR{3}}326 descreve um projeto de conector que sobreviveu a um regime de teste; não diz nada sobre o carretel que chegará no próximo mês. A ISO 9001 certifica que um processo de fabricação é documentado e controlado, e não que qualquer lote atenda a uma especificação óptica, e CE e RoHS são declarações-de acesso ao mercado e de substância. O que descreve sua remessa é um registro de teste vinculado ao seu lote, informando o método de medição, o comprimento de onda, a base da amostra e o identificador do lote. Solicite a qualificação de terceiros ao aprovar um projeto de conector em um padrão de rede. Solicite registros de lote ao aceitar a entrega de um pedido de pigtail de fibra óptica. Confundir os dois é como os compradores acabam com um certificado impressionante e um rolo não verificável.

Os mesmos nove campos produzem requisitos ópticos e mecânicos materialmente diferentes, dependendo de onde o produto chega. Ambas as colunas abaixo são uma especificação inicial ilustrativa derivada das suposições declaradas, e não um requisito universal.

As suposições e como elas produzem a nota.A coluna GPON assume um orçamento PON classe B+ de 28 dB, um divisor 1:32 consumindo aproximadamente 17,5 dB, cerca de 5 dB de perda de fibra e emenda e dois pares de conectores acoplados. Isso deixa vários dB não alocados, portanto o Grau C é suficiente e a especificação do Grau B compra margem que o link não precisa. A coluna do data center assume um orçamento de canal próximo a 2,6 dB na taxa e alcance pretendidos, aproximadamente 1,0 dB de perda de fibra e emenda, 0,6 dB mantido como margem de engenharia e quatro pares acoplados compartilhando os 1,0 dB restantes. Isso permite 0,25 dB por par como média, que o Grau C consumiria inteiramente sem espaço livre, enquanto a média de 0,12 dB do Grau B deixa espaço para envelhecimento e re{15}}acasalamento. Altere a proporção de divisão, a contagem de pares ou a margem reservada e a recomendação de nota muda com isso. A nota é um resultado do orçamento e não um atributo da candidatura.

De nossa parte, os nove campos são mapeados para etapas de produção que deixam registros: verificação de fibra de entrada e ponteira, clivagem e limpeza, montagem de conector com cura{0}}com temperatura controlada, programas de polimento separados para UPC e APC, inspeção automatizada-de face final e testes ópticos para perda de inserção, perda de retorno, continuidade, polaridade, sequência de cores e comprimento antes da rotulagem final. Qual desses registros vale a pena exigir depende da implantação e das diferenças práticas entreAmbientes FTTH, ODF e data centerdecida se você precisa de dados por{0}}item ou de uma estatística de lote.

Escreva as nove linhas. Indique o método de medição e o grau de atenuação separadamente do requisito de perda de retorno na linha 4, indique o ano de edição e a regra de aceitação aplicável na linha 5, faça com que o Polish digite uma declaração para todo o canal em vez de uma declaração por-item, calcule o comprimento do invólucro e exija valores de tração e retenção para o SKU e não para a família. Isso por si só elimina a maioria das disputas de entrega que esta categoria de produto gera.

De resto, peça documentos em vez de garantias. Disponível mediante pedido: folhas de dados, registros de teste por-item ou por{2}}lote com o método de medição indicado, relatórios de perda de inserção e perda de retorno, listas de embalagem e certificados de conformidade. Você podesolicitar uma amostra testada de acordo com sua própria especificação de nove{0}}linhas, com seu registro de teste em lote. Envie os nove campos e responderemos no mesmo formato, incluindo as linhas que retornaríamos. Opções completas de especificações e campos de personalização estão listados nopágina do produto pigtail de fibra óptica.
