Como escolher um patch panel de fibra óptica ou ODF?

A escolha de um patch panel de fibra óptica - geralmente chamado de ODF ou quadro de distribuição óptica - raramente é apenas uma questão de combinar uma contagem de fibras com uma linha em uma cotação. Em uma sala de telecomunicações real, rede de acesso FTTH, LAN corporativa ou data center, o painel também precisa fixar o cabo de entrada, proteger emendas, segurar adaptadores, rotear patch cords, carregar etiquetas transparentes e deixar espaço para crescer. Se errar nesses detalhes, um painel-de aparência barata custará silenciosamente tempo durante a instalação e novamente em cada atualização futura.

Este guia foi escrito sob a perspectiva de seleção e fornecimento de componentes passivos de fibra óptica para projetos de FTTH, telecomunicações e data centers. Ele analisa as decisões que realmente importam no local - capacidade, montagem, adaptadores, emendas e gerenciamento de cabos - e termina com matrizes de seleção, uma lista de verificação de RFQ e uma lista de verificação de inspeção que você pode reutilizar em sua próxima compra.

O que é um patch panel de fibra óptica/ODF?

Um patch panel de fibra óptica é uma unidade de gerenciamento de fibra usada para terminar, organizar, emendar, conectar e proteger fibras ópticas. Você o encontrará em salas de telecomunicações, data centers, redes de acesso FTTH, redes corporativas e gabinetes de comunicação.

Na linguagem-a-de projeto do dia a dia, "painel de patch de fibra óptica", "painel de patch de fibra óptica", "ODF" e "quadro de distribuição óptica" são frequentemente usados ​​de forma intercambiável. O projeto mecânico varia, mas a tarefa é a mesma: tornar as conexões de fibra mais fáceis de gerenciar, testar, manter e expandir. Se você quiser uma análise mais completa de onde os termos divergem, esta comparação de umODF versus patch panelem sistemas de fibra óptica é um bom ponto de partida.

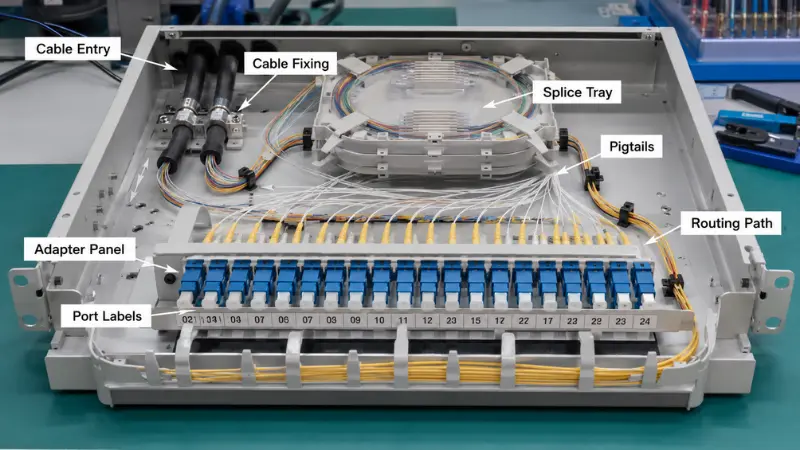

Um patch panel de fibra típico combina vários elementos:

• -Painéis adaptadores que suportam os acopladores SC, LC, FC ou MPO
• -Bandejas de emenda que protegem as emendas de fusão e armazenam o excesso de fibra
• -Tranças de fibra fundidas ao cabo de entrada
• -Pontos de fixação de cabos e portas de entrada para alívio de tensão
• -Caminhos de roteamento internos que mantêm o raio da curvatura
• -Uma área de gerenciamento de patch cord na parte frontal
• -Rótulos ou identificação de porta

•

Por que escolher o patch panel de fibra certo é importante?

O patch panel geralmente representa uma pequena fatia do orçamento total da rede, mas tem um efeito descomunal na qualidade da instalação e nos anos de manutenção posteriores. Um painel adequado ao local permite que os instaladores direcionem as fibras de maneira limpa, protejam os pontos de emenda, controlem a tensão de flexão e encontrem qualquer porta rapidamente. Uma opção mal escolhida cria roteamento lotado, manutenção complicada, capacidade ociosa e um campo de patch confuso.

Antes de você se comprometer com um modelo, ele deve responder a três perguntas contundentes: ele pode transportar a quantidade de fibras que você precisa agora, um técnico pode instalá-lo e mantê-lo sem luta e pode crescer com a rede em vez de ser arrancado e substituído? Se alguma resposta for não, um preço de etiqueta mais baixo raramente compensa isso.

Principais fatores a serem considerados ao escolher um patch panel de fibra óptica

Contagem de fibras e capacidade de porta

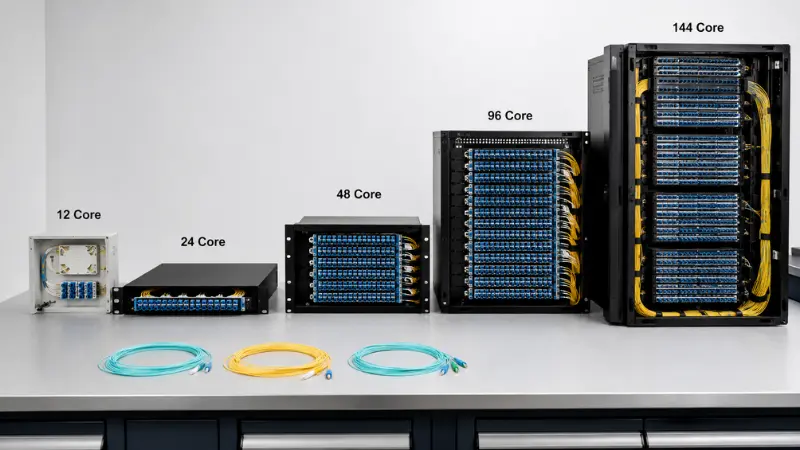

A contagem de fibras é o primeiro número que a maioria dos compradores verifica. Configurações comuns de ODF executam 12, 24, 48, 72, 96 e 144 núcleos. Um pequeno ponto de distribuição FTTH pode funcionar bem com uma caixa de montagem em parede de 12- ou 24 núcleos; uma sala de telecomunicações ou núcleo empresarial geralmente fica em painéis de rack de 24 ou 48 núcleos; e data centers ou pontos de backbone de alta densidade avançam para 96 ​​ou 144 núcleos.

O erro é dimensionar o painel exatamente de acordo com a contagem de fibras atual. Uma regra prática viável éfibras atuais + capacidade sobressalente + espaço em rack: pegue as fibras que você está encerrando agora, adicione espaço para os links que você pode prever razoavelmente e verifique o que a altura do seu rack realmente permite. Se um projeto ilumina 24 fibras, mas é provável que o local dobre, um painel de 48 núcleos geralmente custa muito menos do que o trabalho de trocar a unidade posteriormente.

Como ponto de partida:

• Ponto de acesso pequeno - 12 para 24 núcleos
• Sala de telecomunicações padrão - 24 até 48 núcleos
• Ponto de distribuição maior - 72 para 96 ​​núcleos
• Backbone de alta-densidade ou data center com - 96 núcleos e superiores

Montagem em rack, montagem em parede ou instalação externa

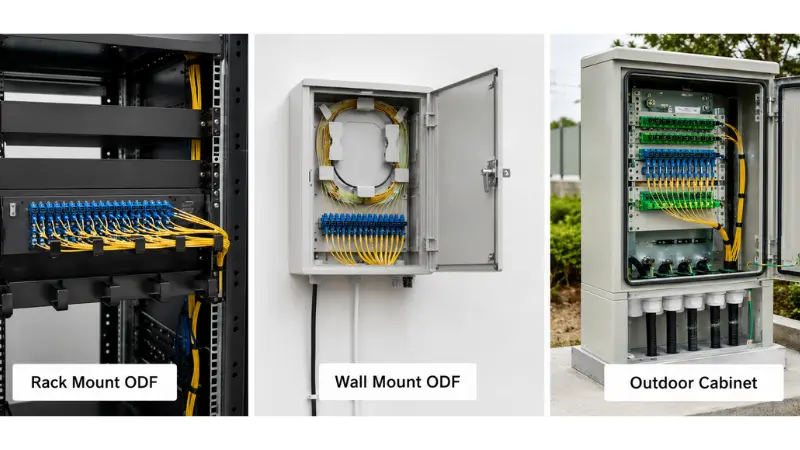

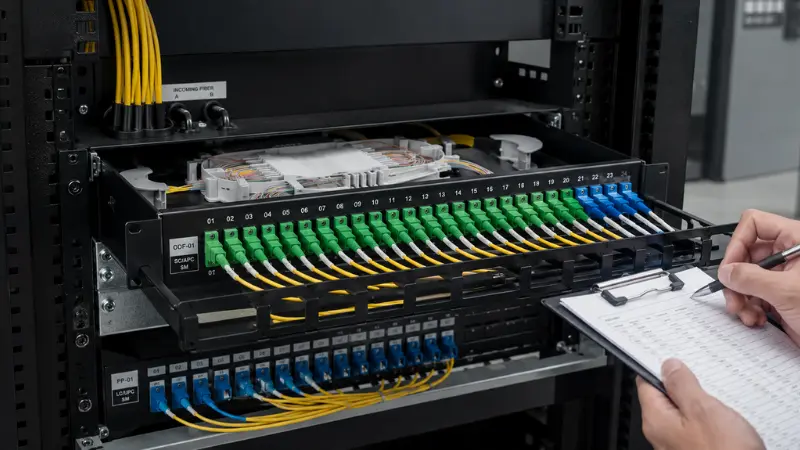

O ambiente de instalação, mais do que qualquer outra coisa, determina a forma do painel. Um patch panel de fibra para montagem em rack de 19- polegadas cabe perfeitamente em racks padrão junto com switches, OLTs e equipamentos de transmissão, e é por isso que ele domina salas de telecomunicações e data centers. Um ODF para montagem em parede é adequado para locais sem rack em todos os - pontos de acesso FTTH, redes de pequenos edifícios, pontos de distribuição em corredores e filiais. Um gabinete de distribuição de fibra externa é para armários de rua e posições semi-externas, onde a vedação, a resistência mecânica e a entrada do cabo são muito mais importantes do que a aparência compacta ou arrumada da caixa.

Defina o local antes de escolher: dentro de um rack de 19- polegadas, em uma parede, dentro de um gabinete de telecomunicações, em um ponto de acesso externo ou em uma fileira-de data center de alta densidade. Se o painel for externo, trate a proteção contra entrada como um requisito rígido em vez de um-agradável-procurar - por uma classificação IP declarada, caixa resistente a UV e vedações adequadas, e confirme isso contra o caminhoseu cabo interno e externo está instalado.

1U, 2U ou superior: escolha da altura do rack

Para painéis de rack, a altura é uma decisão própria e não apenas uma função da contagem de fibras. Um patch panel de fibra óptica 1U economiza mais espaço no rack e é o padrão para linhas de data center, mas o mesmo 1U que acomoda confortavelmente 24 portas LC duplex pode parecer apertado quando você tenta adicionar bandejas de emenda e rotear patch cords na frente. Avançar para 2U oferece espaço de trabalho: bandejas mais profundas, enrolamento mais fácil da fibra frouxa e um campo de patch frontal que não luta contra você durante movimentos, adições e alterações.

Uma maneira simples de decidir: escolha 1U quando a densidade for a prioridade e o painel tiver principalmente patches pré{1}}terminados; escolha 2U ou superior quando o mesmo painel também precisar abrigar emendas de campo, pacotes pigtail maiores ou reconfiguração frequente. Contar apenas as portas e ignorar o espaço que essas portas precisam atrás e na frente dos adaptadores é um dos erros de dimensionamento mais comuns.

Tipo Fixo vs Tipo Deslizante

Os painéis de rack vêm em designs fixos e deslizantes. Um painel fixo para montagem em rack é mais simples, mais rígido e geralmente mais barato - uma escolha sensata onde as fibras são fixadas uma vez e raramente tocadas novamente. Um painel deslizante é puxado para frente nos trilhos para que o técnico possa alcançar as bandejas de emenda, os adaptadores e o roteamento interno sem desmontar nada.

A compensação-é dinheiro real versus tempo real. Em locais onde as portas são reconfiguradas com frequência, uma bandeja deslizante permite trabalhar nas conexões sem remover todo o painel do rack, o que, em um quadro ocupado, pode transformar um trabalho de meia-hora em poucos minutos. Para um link-de baixo toque que permanecerá intocado por anos, o painel fixo é o melhor valor. Opte pelo deslizamento quando manutenções, testes ou atualizações forem frequentes; escolha fixo quando não o são.

Tipo de adaptador: SC, LC, FC ou MPO

O adaptador deve corresponder aos conectores já existentes na sua rede, portanto, esta é uma decisão que você confirma em relação ao cabo, aos rabichos e às portas do equipamento, em vez de adivinhar.

Os adaptadores SC continuam sendo o carro-chefe do acesso FTTH, FTTx e de telecomunicações. Em PON e FTTH, SC/APC é a escolha usual porque a face final angular de 8-graus reflete a luz dispersa de volta para o revestimento em vez de para o núcleo, mantendo baixa a perda de retorno - exatamente o que os divisores ópticos passivos precisam. SC/UPC aparece em outros links padrão onde esse ângulo não é necessário. O polimento não é intercambiável: o APC combina apenas com o APC, e forçar uma ponteira APC contra uma UPC danifica ambos. Se a questão polonesa for nova para você, este explicador emas diferenças entre PC, UPC e APCdefine isso claramente. A perda de retorno e a perda de inserção são classificadas emPadrões de interconexão de fibra óptica IEC, que é a referência que a folha de dados do seu fornecedor deve rastrear.

Os adaptadores LC dominam data centers e equipamentos de alta-densidade porque o conector LC ocupa aproximadamente metade da área ocupada pelo SC. Essa diferença de tamanho é o ponto principal: um painel LC duplex acomoda muito mais portas no mesmo 1U do que um painel SC, o que é importante quando cada unidade de rack é contestada. A maioria das portas de switch e transceptor - SFP, SFP+, QSFP breakouts - terminam em LC, portanto o painel geralmente segue o equipamento.

Os adaptadores FC, com seu acoplamento rosqueado, ainda aparecem em algumas posições de telecomunicações, teste e medição ou legadas, onde uma conexão-parafusada resiste à vibração. Os painéis adaptadores MPO/MTP são novamente uma categoria diferente: eles transportam 8, 12 ou 24 fibras em um único terminal e existem para tornar prático o cabeamento de alta-densidade e pré{6}}terminado, alimentando sistemas tronco-e-cassetes no data center. Se você estiver avaliando opções de densidade para uma construção densa, este guia prático sobrecomparando LC com MTP/MPOvale a pena ler primeiro.

Antes de fazer o pedido, defina algumas coisas: tipo de conector (SC, LC, FC, ST, MPO/MTP); polimento (UPC ou APC); adaptador simplex, duplex ou quad;monomodo-ou multimodo(estes não podem ser misturados em um link); e se o painel é enviado carregado com adaptadores e rabichos ou vazio. Um atalho de decisão rápida:

• EscolherSC/APCpara PON, FTTH e a maioria das distribuições de acesso.
• EscolherLC, geralmente duplex, quando a densidade da porta ou a terminação-do switch determinam o design.
• EscolherFCsomente quando uma interface rosqueada-resistente à vibração for especificada.
• EscolherMPO/MTPpara troncos de backbone e cabeamento pré-{0}}terminado de alta-densidade.

Painel de patch carregado vs descarregado

Uma dúvida que pega os compradores desprevenidos é se o painel chegacarregadooudescarregado. Um patch panel de fibra carregado vem com os adaptadores instalados e, muitas vezes, com rabichos pré--instalados, de modo que a equipe de campo só precisa emendar e corrigir. Um patch panel de fibra descarregado é um chassi vazio: você mesmo adiciona as placas adaptadoras e os pigtails, o que oferece flexibilidade para misturar tipos de conectores ou alterar a configuração, mas aumenta o tempo de montagem no local.

Escolha um painel carregado quando o tipo de conector for fixo, os volumes forem repetíveis e você quiser minimizar o trabalho no campo. Escolha descarregado quando o projeto ainda tiver variáveis ​​abertas - diferentes tipos de polimento entre sites, uma transição entre padrões de conector ou um desejo de estocar um chassi e preenchê-lo conforme necessário. Se você ainda está decidindo como essas fibras terminam, esta comparação deconectores rápidos contra emendas por fusãoé um companheiro útil. De qualquer forma, faça com que o estado do fornecedor seja carregado ou descarregado explicitamente na cotação, porque o "patch panel" por si só não informa o que está na caixa.

Requisitos de emenda e design da bandeja de emenda

Alguns painéis apenas corrigem cabos pré{0}}terminados; outros precisam emendar a fibra de entrada. Se o cabo óptico precisar ser fundido em rabichos no local, o painel precisará de bandejas de emenda, mangas de emenda e armazenamento suficientes para enrolar a fibra sem dobras apertadas. Um cabo externo de tubo solto, por exemplo, traz longos tubos amortecedores que precisam de um lugar para assentar, de modo que uma bandeja adequada para um cabo interno organizado pode ficar sobrecarregada no campo.

A capacidade da bandeja é o detalhe que as pessoas ignoram. Uma única bandeja normalmente contém um número fixo de emendas e mangas protetoras; exceda-o e os técnicos começam a empilhar fibras, o que torna a manutenção posterior miserável e arrisca as próprias emendas que você está tentando proteger. Confirme quantas fibras serão emendadas, se há bandejas suficientes para elas com um pouco de sobra, setrançasestão incluídos ou encomendados separadamente e que a bandeja ainda pode ser alcançada depois que o painel estiver cheio. Se você quiser o histórico da junção em si, esta visão geral explicao propósito da emenda por fusão.

Para cabeamento pré{0}terminado, as bandejas de emenda podem ser desnecessárias e o foco muda para placas adaptadoras, fixação de cabos e roteamento de patch cord frontal-lateral.

Entrada de cabos, roteamento e raio de curvatura

Portas suficientes não significam um bom gerenciamento de fibra. O painel também deve permitir que cabos e patch cords entrem, passem e saiam sem luta. Verifique primeiro a direção de entrada em relação ao local - alguns painéis recebem o cabo pela parte traseira, outros pela lateral ou superior, e os gabinetes externos precisam de prensa-cabos selados. Os painéis do rack devem fornecer um ponto de fixação e alívio de tensão para que o peso do cabo de entrada nunca puxe as emendas.

No interior, as fibras precisam de um caminho livre e os patch cords não devem bloquear o acesso aos adaptadores ou bandejas. O roteamento também deve respeitar o raio de curvatura: dobrar a fibra com mais força do que o mínimo nominal aumenta a perda de inserção e, com o tempo, pode quebrar o vidro. Em vez de confiar em um número que você leu em algum lugar, siga o raio de curvatura mínimo declarado pelo fabricante do cabo e do conector -fibras insensíveis à curvatura-definidas noUIT-T G.657A recomendação tolera roteamento mais rígido, mas a folha de especificações, e não as suposições, é a autoridade. Um painel que lida bem com isso oferece pontos de fixação, roteamento interno suave, armazenamento livre, uma separação limpa entre o cabo de entrada ecabos de manobrae espaço para realmente colocar as mãos na manutenção.

Rotulagem e Expansão Futura

A rotulagem é ignorada na aquisição e torna-se crítica na primeira vez que alguém precisa rastrear um circuito sob pressão. A identificação clara da porta é o que permite que um técnico teste um link, isole uma falha e evite puxar o patch cord errado - e, em um quadro grande, uma rotulagem inadequada aumenta silenciosamente o tempo de cada chamada de manutenção e cria um risco real de desconexão de um serviço ativo.

A expansão é a outra metade. Se todas as portas forem usadas no primeiro dia, a próxima solicitação de serviço significará outro painel, mais espaço em rack e mais cabeamento. Deixar posições de adaptadores sobressalentes ou escolher um painel com placas adaptadoras modulares torna muito mais fácil adicionar capacidade ou alterar tipos de conectores durante uma atualização, em vez de começar tudo de novo.

Tipos de patch panel de fibra óptica comparados

Guia de seleção rápida: qual ODF você deve escolher?

Os fatores acima interagem, portanto aqui está uma visão condensada que mapeia cenários comuns de projetos para um padrão sensato. Trate-o como um ponto de partida e ajuste-o ao seu próprio espaço de rack e interfaces de equipamento.

Exemplos práticos de seleção

Exemplo 1: Pequeno ponto de distribuição FTTH

Imagine um ponto de distribuição na calçada ou no porão alimentando um grupo de assinantes a partir de uma PON. Os cabos drop e de distribuição entram, as fibras são unidas em tranças e as linhas de assinante são corrigidas. Aqui, um ODF de montagem em parede de 12 ou 24 núcleos geralmente é suficiente, equipado com adaptadores SC/APC para manter baixa a perda de retorno para a alimentação do divisor. As restrições que afetam são físicas: espaço limitado na parede, um cabo drop que precisa de alívio de tensão adequado e rotulagem clara o suficiente para que o próximo técnico possa encontrar o assinante certo sem rastrear cada fibra. Confirme se a caixa possui uma bandeja de emenda dimensionada para a contagem e se oDivisor CLPa alimentação é contabilizada no orçamento de fibra. Para uma lista mais ampla de peças em uma construção PON, esteGuia de aquisição de componentes passivos FTTHé uma referência útil.

Exemplo 2: Instalação em rack 1U do data center

Em uma fileira de data center, o espaço em rack é escasso e a densidade de portas é regra. O painel é quase sempre de 19 polegadas, 1U sempre que possível, preenchido comAdaptadores duplex LCou MPO/MTP para cabeamento-troncal e-de cassete. A maioria dos links são pré-terminados, portanto a emenda é rara e a ênfase muda para um campo de patch frontal limpo, rotulagem precisa e um layout modular que permite adicionar cassetes posteriormente. Um painel 1U deslizante ganha seu lugar aqui: quando um técnico precisa-remendar uma linha ativa, puxar o painel para frente é melhor do que trabalhar às cegas atrás dos adaptadores. Não dimensione apenas pela contagem de portas - verifique se há espaço suficiente para colocar os patch cords na frente de um painel totalmente carregado.

Exemplo 3: Sala de Telecomunicações com Requisito de Emenda

Quando o cabo óptico externo chega a uma sala de telecomunicações e precisa ser emendado em tranças, um ODF para montagem em rack com bandejas de emenda adequadas é a ferramenta certa. O cabo precisa de fixação e alívio de tensão na entrada, aterramento para qualquer membro de resistência metálica se o projeto do cabo exigir, proteção de emenda e armazenamento suficiente para a bobina ficar frouxa sem dobras apertadas. A capacidade aqui é normalmente de 24, 48 núcleos ou mais, com adaptadores SC ou LC escolhidos para combinar com a interface de transmissão ou OLT e entrada traseira ou lateral para se adequar ao layout do rack. Se a contagem ou a frequência de manutenção forem altas, passar de 1U para 2U compensa na sala de trabalho. Um painel carregado - adaptadores e rabichos pré-instalados, em umCaixa de 24 núcleos com bandeja de emendastyle build - encurta o trabalho de campo; um chassi descarregado troca isso por flexibilidade.

Erros comuns a evitar

Escolhendo apenas pela contagem de fibras

Um painel de 48 núcleos não é automaticamente melhor que um de 24 núcleos. Se o roteamento interno for apertado ou as bandejas forem difíceis de alcançar, o número maior apenas garante uma instalação mais difícil. Capacidade de pesagem juntamente com altura do rack, tipo de adaptador, espaço da bandeja e roteamento.

Ignorando o acesso de manutenção

Alguns painéis parecem compactos e são difíceis de manter depois de montados. Se a folga frontal for pequena, um painel fixo dificultará qualquer mudança futura; onde os links são reconfigurados com frequência, o tipo deslizante geralmente economiza mais do que custa.

Misturando tipos de conectores sem um plano

SC, LC, FC e MPO não são intercambiáveis, nem os polidores APC e UPC. Confirme o conector e o polimento usado pelo cabo, pigtail, transceptor, OLT, switch ou equipamento de transmissão antes de fazer o pedido, ou você terá um painel que não pode ser compatível com a rede.

Esquecendo a expansão futura

Um painel totalmente ocupado no primeiro dia é um problema adiado, não evitado. Reserve portas sobressalentes ou escolha um design modular quando a rede tiver probabilidade de crescer.

Com vista para a direção de entrada do cabo

Se a entrada não corresponder ao site - traseira, lateral, superior ou inferior - a instalação fica confusa e o alívio de tensão raramente chega onde você precisa. Confirme a direção em relação ao layout do rack ou da parede na frente.

O que dizer ao seu fornecedor antes de solicitar um orçamento

Uma cotação precisa depende de alguns detalhes. Envie-os e um fornecedor poderá recomendar o painel correto em vez de usar o modelo padrão mais barato:

• Aplicação - FTTH, data center, sala de telecomunicações, LAN corporativa ou gabinete externo
• Tipo de instalação - montagem em rack, parede ou exterior
• Tamanho do rack - 19-polegadas e 1U, 2U ou altura personalizada
• Contagem de fibras - 12, 24, 48, 72, 96, 144 ou outra
• Tipo de adaptador - SC, LC, FC, ST, MPO/MTP
• Polonês - UPC ou APC
• Tipo de fibra - monomodo- ou multimodo
• Emenda - com ou sem bandejas de emenda
• Painel carregado ou descarregado
• Direção de entrada do cabo
• Requisitos de pigtail e patch cord
• Necessidades de rotulagem e embalagem
• Expansão futura esperada

Lista de verificação de inspeção: verificação do painel na chegada

Assim que os painéis chegam, uma verificação rápida evita o sofrimento no local. Além da contagem óbvia, confirme os detalhes que os fornecedores ocasionalmente cortam para atingir um preço:

• A contagem e o tipo do adaptador correspondem ao pedido e o polimento (APC ou UPC) está correto
• Se carregados, os pigtails têm o conector, o comprimento e o tipo de fibra corretos e estão assentados corretamente
• As bandejas de emenda estão presentes na quantidade acordada, com mangas e capacidade de folga
• O material da caixa e o acabamento correspondem às especificações - para unidades externas, verifique a vedação e a classificação IP
• Prensa-cabos, kit de montagem, etiquetas e pacote de acessórios estão todos na caixa
• Os dados de teste de perda de inserção e perda de retorno são fornecidos onde foram prometidos

Se a construção incluir equipamentos de terminação no mesmo rack, este passo a passo eminstalando um patch panel e switchabrange a sequência-no local.

Perguntas frequentes

Conclusão

O patch panel de fibra óptica correto corresponde a muito mais do que uma contagem de fibras. Ele se adapta ao ambiente de instalação, ao conector e polimento que sua rede já utiliza, ao método de emenda, à entrada do cabo, ao espaço de roteamento, à forma como será mantido e ao espaço que deixa para crescer. Um pequeno local FTTH é bem servido por um ODF compacto para montagem em parede; um data center se inclina para um painel de rack LC ou MPO de alta{2}}densidade; uma sala de telecomunicações que utiliza cabos externos geralmente deseja um rack ODF com bandejas e gerenciamento de cabos adequados.

Defina o ambiente e os principais parâmetros antes de fazer o pedido, compartilhe-os com seu fornecedor e verifique o painel na chegada. Essa disciplina é o que produz um painel mais fácil de instalar, mais fácil de manter e confiável durante toda a vida útil da rede.
