Instalação de cabo de fibra óptica interna e externa

Equipe Evolux Fiber · Fevereiro de 2026 · 10 min de leitura

A instalação de fibra óptica é uma etapa crítica na construção de redes de alto-desempenho. A seleção do cabo certo garante transmissão de dados eficiente, longevidade e durabilidade em diferentes ambientes. Este guia aborda a instalação de cabos de fibra óptica internos e externos, com dicas práticas para cada cenário.

Novo em fibra óptica? Você pode querer verificar nossoNoções básicas de conector de fibra ópticaprimeiro.

Tipos de cabo de fibra óptica por aplicação

Os cabos de fibra óptica são categorizados com base no seu ambiente de implantação: interno e externo. Cada tipo é projetado com recursos específicos para lidar com diferentes condições.

Cabos de fibra óptica internos

Cabos de fibra óptica internos são comumente usados ​​em edifícios, escritórios e data centers. Esses cabos são flexíveis, leves e projetados com materiais-resistentes ao fogo para atender aos códigos de segurança. Eles sofrem menos estresse ambiental do que os cabos externos, mas devem cumprir padrões rigorosos de segurança contra incêndio.

A classificação contra incêndio é mais importante do que a maioria das pessoas imagina. Num incêndio num edifício, o revestimento errado do cabo pode libertar fumos tóxicos ou espalhar chamas através dos espaços de tratamento de ar. De acordo com o Artigo 770 do NEC (Código Elétrico Nacional), aqui está o que você precisa saber sobre as classificações:

Usar a classificação errada não é apenas uma violação do código. Vimos instaladores passarem cabos OFNR através de espaços plenum para economizar alguns centavos por pé. O inspetor de construção pega, tudo é arrancado e refeito com cabo adequado. A “economia” custa cerca de 10 vezes mais no final.

Cabos de fibra óptica externos

Os cabos externos enfrentam um conjunto completamente diferente de desafios -variações de temperatura de -40 graus a +70 graus , infiltração de umidade, degradação UV, estresse físico e, às vezes, roedores mastigando a jaqueta. Esses cabos são construídos de forma mais resistente, com jaquetas blindadas e materiais bloqueadores de água.

Cabos subterrâneos de fibra

Esses cabos são puxados através de conduítes enterrados com 1 a 2 metros de profundidade. O conduíte fornece proteção física, mas a umidade ainda entra com o tempo-é por isso que os cabos subterrâneos precisam de gel bloqueador de água-ou fita adesiva-seca em seu interior. As jaquetas-compatíveis com lubrificante ajudam a reduzir o atrito durante longos percursos pelo sistema de conduíte.

Cabos enterrados diretamente

Ao contrário dos cabos subterrâneos, os cabos enterrados diretamente vão para o solo sem conduítes. Eles precisam de armadura reforçada-fita de aço corrugado ou alumínio-para lidar com a pressão do solo e danos causados ​​por roedores. Ofertas Evoluxcabos blindadoscom proteção aprimorada projetada especificamente para aplicações de sepultamento direto.

Cabos Aéreos

Cabos aéreos ficam pendurados entre postes ou presos a edifícios. Eles estão protegidos contra perigos subterrâneos, mas enfrentam vento, acúmulo de gelo e exposição constante aos raios UV. Projetos-autossustentáveis ​​com fio mensageiro de aço-integrado são padrão-o mensageiro suporta o peso do cabo enquanto as fibras ópticas permanecem protegidas por dentro.

Cabos Submarinos

Para implantação subaquática em rios, lagos ou áreas costeiras, os cabos necessitam de resistência superior à água. A maioria usa múltiplas barreiras: tubos-cheios de gel, fitas expansíveis-com água e construção hermeticamente selada. Armadura pesada protege contra ataques de âncoras.

Planejamento pré{0}}da instalação

Aqui está algo que a maioria dos guias não enfatiza o suficiente: o planejamento evita cerca de 95% dos problemas de instalação. Não são questões técnicas-questões de planejamento. Alguém esqueceu de verificar se o conduíte existente já estava cheio. Alguém não percebeu que era necessária uma licença para atravessar a estrada. Alguém encomendou um cabo com 20 metros de comprimento.

Antes de pedir qualquer coisa, percorra todo o percurso e documente:

Distância total- meça, não estime. Adicione 10-15% para variações de folga e roteamento.

Obstáculos- paredes, tetos, serviços públicos existentes, cruzamentos de estradas

Condições ambientais- ficará exposto a temperaturas extremas? Umidade? Produtos químicos?

Infraestrutura existente- você pode usar conduítes, bandejas de cabos ou caminhos existentes?

Licenças necessárias- licenças de escavação, licenças de construção, contratos de-direito de-passagem

Para trabalhos ao ar livre, ligue811(nos EUA) para localizar serviços subterrâneos existentes antes de qualquer escavação. Isto é legalmente exigido e atingir uma linha de gás ou cabo de alimentação cria sérios problemas.

Melhores práticas para instalação de fibra óptica

Os cabos de fibra oferecem grandes vantagens-alta largura de banda, baixa perda e imunidade a interferências eletromagnéticas. Mas esses benefícios só aparecem quando a instalação é bem feita. Aqui estão conselhos direcionados para diferentes cenários de instalação.

Instalação interna de fibra óptica

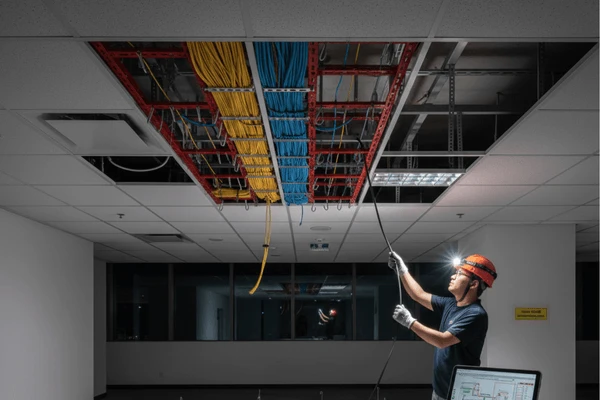

Instalações de teto e piso elevado

Tetos falsos e pisos elevados são provavelmente os locais mais fáceis para instalar fibra. Os painéis do teto geralmente podem ser empurrados para cima e afastados, dando acesso aos cabos acima. Os ladrilhos elevados são retirados da mesma maneira.

Os cabos nesses espaços devem ser bem-suportados e organizados. Use bandejas, ganchos J-ou tiras de velcro-com espaçamento de cerca de 1,2 a 1,5 metro entre elas em corridas retas, com suportes extras nas mudanças de direção.

Uma coisa que as pessoas esquecem: fixe suportes na estrutura do edifício, não na grade do teto. A grade foi projetada apenas para suportar o peso do ladrilho. Vimos seções do teto caírem quando muitos cabos foram presos à rede ao longo do tempo. Isso não acontece imediatamente-leva meses ou anos de peso acumulado-mas quando passa, tira tudo o que está por baixo.

Algumas outras coisas a serem observadas nas instalações de teto:

Não coloque cabos diretamente nas placas do teto. Eles cederão e eventualmente cairão.

Não aperte muito os zíperes. Cria pontos de estresse que causam problemas posteriormente. As tiras de velcro funcionam melhor.

Mantenha a fibra separada dos cabos de alimentação por pelo menos 12 polegadas. A fibra é imune a interferências, mas os cabos de alimentação geram calor.

Em-instalações de gabinete

Os cabos dentro dos gabinetes de rack precisam ser organizados. Racks bagunçados causam problemas reais-mais difíceis de solucionar, mais fáceis de desconectar algo acidentalmente, pesadelo para fazer alterações mais tarde.

Usarpainéis de remendo de fibrapara pontos de terminação limpos. Passe os cabos por gerenciadores de cabos verticais e horizontais em vez de deixá-los pendurados no equipamento. Mantenha os cabos de fibra e de alimentação em lados opostos do rack.

Sempre deixe loops de serviço-cabos extras enrolados para uso futuro. Sem folga, mesmo mover o equipamento alguns centímetros pode exigir a tração de novos cabos.

Instalações de risers

Os cabos verticais entre os andares são complicados devido ao peso do cabo. O próprio cabo pode esticar com o tempo se não for apoiado adequadamente.

Use o mínimo de cabo com classificação OFNR-para risers-OFNP se o riser estiver conectado a espaços plenum. Apoie os cabos em intervalos regulares usando braçadeiras-com classificação de fibra. Grampos de metal comuns podem esmagar a fibra se forem apertados demais.

Aqui vai uma dica que poupa muito esforço: comece do andar de cima e puxe para baixo, não para cima. Puxar o cabo para cima combate a gravidade durante todo o percurso, e a carga aumenta a cada metro que você puxa. Puxar para baixo permite que a gravidade ajude em vez de lutar contra você.

Talvez os procedimentos de manuseio dos diferentes fabricantes de cabos variem um pouco. Portanto, verifique a folha de dados do cabo para obter a elevação vertical máxima sem suporte e siga primeiro as instruções.

Instalação externa de fibra óptica

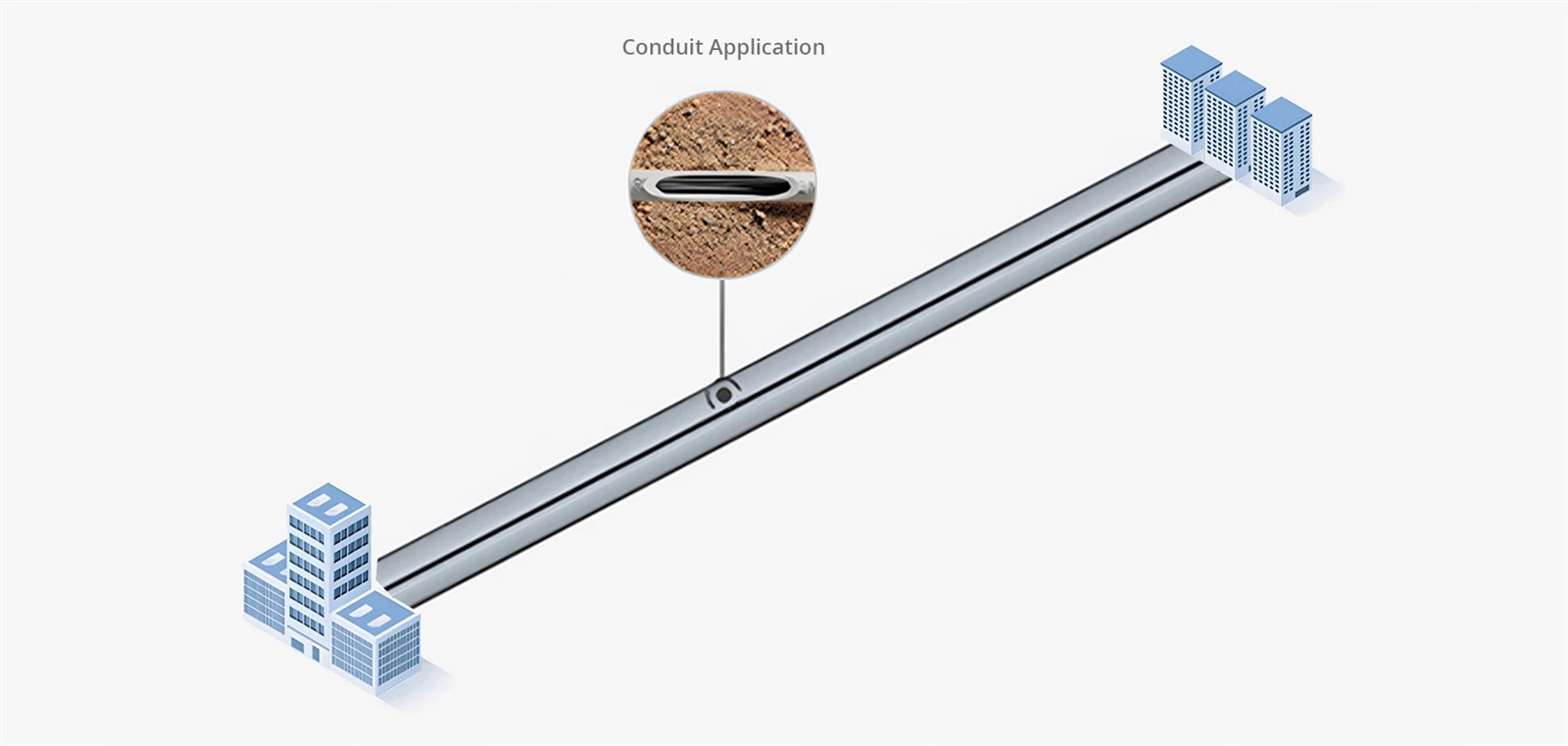

Instalação de conduíte

O conduíte oferece boa proteção-de longo prazo para cabos externos, mas depois de instalado, fazer alterações é difícil e caro. Planeje a rota cuidadosamente com antecedência.

Ao puxar o cabo através do conduíte, mantenha todos os pontos de transição suaves. Em caixas de junção e orifícios de inspeção, não deixe os cabos apoiados em bordas afiadas-adicione um pequeno pedaço de conduíte flexível ou conduíte interno para guiar o cabo pelos cantos. As caixas pull dividem longas tiragens em segmentos gerenciáveis ​​e fornecem acesso para trabalhos futuros.

Sempre coloque um cabo de tração no conduíte durante a instalação. Você precisará disso mais tarde. Use lubrificante-compatível com fibra para trações longas-gel à base de água-funciona bem, mas verifique se é compatível com o material da capa do cabo.

Observação:O raio interno das curvas do conduíte deve ser pelo menos 10 vezes o diâmetro externo do cabo. Para um cabo externo típico de 8 mm, o raio de curvatura mínimo é de 80 mm. As passagens do conduíte devem ser limitadas a 100 pés entre os pontos de tração, com não mais que duas curvas de 90 graus por segmento. Exceder esses limites aumenta dramaticamente a tensão de tração.

A técnica da Figura 8

Para puxadas muito longas-de várias centenas de metros ou mais-não tente fazer tudo de uma vez. Puxe até um ponto intermediário, disponha o excesso de cabo em um padrão de figura 8 (não circular, que introduz torção) e continue puxando. Isto distribui a tensão e evita exceder a classificação máxima de tração do cabo.

Instalação direta enterrada

O enterramento direto coloca o cabo diretamente no solo, sem conduíte. Você absolutamente precisa de um cabo blindado classificado para enterramento direto. -o cabo externo comum não sobreviverá por mais de um ou dois anos.

Antes de cavar, ligue811para localizar utilitários existentes. Exigido por lei na maioria dos lugares. Atingir uma linha de gás ou um tronco de fibra é caro, na melhor das hipóteses, e perigoso, na pior. Obtenha licenças de escavação-a maioria das jurisdições as exige.

A profundidade do enterro depende da localização:

Sempre enterre abaixo da linha de geada da sua região. Os ciclos de congelamento-degelo podem deslocar o solo e danificar cabos enterrados muito rasos.

Depois de colocar o cabo, preencha primeiro com areia ou terra fina-sem pedras diretamente no cabo. Instale fita de advertência cerca de 30 centímetros acima. Documente a rota exata com coordenadas GPS ou medições detalhadas. Alguém agradecerá daqui a alguns anos, quando precisar encontrá-lo.

Instalação Aérea

A instalação aérea suspende os cabos entre postes. Evita custos de abertura de valas, mas expõe os cabos às intempéries-vento, gelo, sol e variações de temperatura.

Cabos-autossustentáveis ​​com fio mensageiro integrado são padrão. O mensageiro suporta o peso e as cargas do vento enquanto as fibras ópticas permanecem protegidas por dentro. Para instalações próximas a linhas de energia, todos os cabos-autossuficientes dielétricos-(ADSS) usam fio de aramida em vez de aço para evitar riscos elétricos.

A queda entre os pólos é mais importante do que as pessoas imaginam. Muito apertado cria problemas de estresse em climas frios quando o cabo se contrai. Muito solto causa movimento excessivo com o vento, criando fadiga nos pontos de fixação. Para vãos superiores a 100 metros ou em áreas climáticas adversas, você provavelmente desejará que um engenheiro calcule a flecha adequada.

Onde os cabos entram nos edifícios, instale circuitos de expansão. As mudanças de temperatura causam expansão e contração significativas-sem loops. Esse movimento concentra a tensão nos pontos de entrada e pode danificar penetrações de cabos e edifícios ao longo do tempo.

Emenda e Terminação

Instalar os cabos é metade do trabalho. Conectá-los corretamente é a outra metade.

Emenda de fusão

A emenda por fusão derrete duas extremidades da fibra junto com um arco elétrico. Uma boa emenda de fusão quase não tem perda-geralmente abaixo de 0,05 dB. É por isso que é o padrão para instalações permanentes.

O processo requer precisão em cada etapa:

Tirao revestimento protetor para expor a fibra nua. Use removedores de fibra adequados-ferramentas improvisadas danificam o vidro.

Limpara fibra nua com álcool isopropílico 99% e lenços-sem fiapos. Uma passagem por seção de limpeza.

Dividira fibra para criar uma face final plana e perpendicular. A qualidade da clivagem determina a qualidade da emenda-se parecer lascada, angular ou áspera, retire mais e tente novamente.

Fusívelcolocando fibras no splicer. Ele os alinha automaticamente e aplica o arco.

Protegera emenda com uma luva termorretrátil-. As emendas de fusão nua são extremamente frágeis.

Se o splicer estimar perda acima de 0,05 dB, algo deu errado. Melhor refazer do que aceitar uma emenda marginal.

Para trabalhos de rescisão, qualidadetranças de fibra ópticacom conectores-polidos de fábrica fazem uma diferença real nos resultados finais.

Emenda Mecânica

As emendas mecânicas usam acessórios de alinhamento e gel de{0}correspondência de índice em vez de fusão. Instalação mais rápida, sem necessidade de equipamento de fusão caro.

A desvantagem: maior perda (0,1-0,5 dB típico versus menos de 0,05 dB para fusão) e menor confiabilidade-de longo prazo em ambientes severos. Multa para reparos de emergência ou trabalhos com baixa{5}}contagem de fibras onde o custo do equipamento é uma preocupação. Para infraestruturas permanentes, a fusão ainda é o caminho a seguir.

Tipos de conectores

Diferentes aplicações exigem conectores diferentes:

Nossoconectores de fibra ópticavêm em todos os tipos padrão para terminação de fábrica e de campo.

Teste e documentação

Não pule os testes. “O link acende” não significa que a instalação está boa. Uma instalação marginal pode funcionar em 10G, mas falhar em 100G, ou funcionar bem no verão, mas falhar no inverno.

Inspeção Visual

Antes de conectar qualquer coisa, verifique cada face final do conector com um microscópio de inspeção com ampliação de 200-400x. Procure poeira, impressões digitais, arranhões no núcleo, lascas no ferrolho.

A contaminação causa a maioria dos problemas nas redes de fibra. Uma pesquisa do setor descobriu que esse é o principal motivo para solucionar problemas de chamadas. Limpe os conectores contaminados com ferramentas de limpeza adequadas e-inspecione novamente. Arranhões cruzando a área central significam que o conector precisa ser substituído.

Teste de Perda

Os conjuntos de testes de perda óptica medem a perda total de inserção de ponta a ponta-a{1}}. Compare os resultados medidos com a perda esperada:

Perda esperada=(comprimento da fibra × atenuação) + (conectores × 0,3 dB) + (emendas × 0,1 dB)

Atenuação típica de fibra:

Modo-único em 1310 nm: 0,35 dB/km

Modo-único a 1550 nm: 0,25 dB/km

Multimodo a 850 nm: 3,0 dB/km

Se a perda medida for significativamente maior do que a calculada, algo está errado. Encontre-o antes de aceitar a instalação. Para cabeamento local, o padrão TIA-568 fornece orçamentos de perdas específicos e requisitos de teste que a maioria das instalações comerciais deve seguir.

Teste OTDR

OTDR (Reflectômetro de Domínio-de Tempo Óptico) envia pulsos de luz e mede reflexões, mostrando cada conector, emenda, curvatura e falha ao longo do link. O rastreamento informa exatamente onde estão os problemas e qual a gravidade.

Salve traços de OTDR para cada fibra. Quando algo falha meses ou anos depois, a comparação dos rastreamentos atuais com os originais mostra exatamente o que mudou. Armazene a documentação onde futuros técnicos possam encontrá-la-e não no laptop de alguém que sai quando muda de emprego.

Problemas e soluções comuns

O link não será estabelecido

Verifique nesta ordem: os conectores estão encaixados corretamente? Fibra correta conectada (rastreá-la fisicamente)? Polaridade TX/RX correta? Conectores limpos?

Erros intermitentes ou alta taxa de erros de bits

Quase sempre uma das três coisas: conectores contaminados, potência óptica marginal (o link funciona, mas sem margem) ou violação do raio de curvatura em algum lugar do caminho. Inspecione fisicamente a rota procurando curvas fechadas-dentro dos racks, em mudanças de direção, em qualquer lugar onde o cabo tenha sido "enfiado" em um espaço apertado.

O link funcionou antes, agora não funciona

Algo mudou. Foi feito algum trabalho na área? Alguém conectou ou desconectou alguma coisa? Compare o rastreamento atual do OTDR com a linha de base original.

OTDR mostra alta perda inesperada em um ponto

Pode ser um conector sujo, emenda incorreta, dobra apertada ou dano físico. Comece com a limpeza. Se isso não resolver o problema, inspecione fisicamente o local identificado pelo OTDR.

Conclusão

Uma boa instalação de fibra se resume ao básico: cabo correto para o ambiente, manuseio cuidadoso, conexões limpas, testes adequados. Não é complicado, mas os detalhes são importantes. Ignore-os e você solucionará problemas por anos.

A Evolux Fiber fornece componentes completos de fibra óptica-conectores, patch cords, pigtails, adaptadores e caixas de terminais. Amostras grátis e suporte técnico disponíveis para seus projetos.

Dúvidas sobre sua instalação? Entre em contato com nossa equipepara obter ajuda.
