As malhas do data center estão cada vez mais densas e rápidas. À medida que os gabinetes se enchem e os links passam de 10G para 40G, 100G e em direção a 400G, a execução de jumpers duplex ponto{5}}a{6}}ponto individuais para de dimensionar - os caminhos são preenchidos, a rotulagem é interrompida e cada movimento ou adição torna-se uma caçada através de um feixe de cabos soltos. Este é o problema para o qual um cassete MPO/MTP foi construído para resolver.
Um cassete MPO/MTP pega um tronco de matriz com alto número de-fibras-e o divide nas conhecidas portas LC ou SC às quais seus switches e servidores realmente se conectam. Bem feito, ele fornece patches de alta{3}}densidade, rápidos de instalar, previsíveis de manter e prontos para migração. Este guia explica o que são esses módulos, os tipos e configurações que você verá, como funciona a polaridade, onde eles se encaixam e como escolher um sem pedir a peça errada. Se você ainda está avaliando conectores de array em relação ao duplex, nossa visão geral deLC versus MTP/MPO em projetos de alta-densidadeé um companheiro útil.

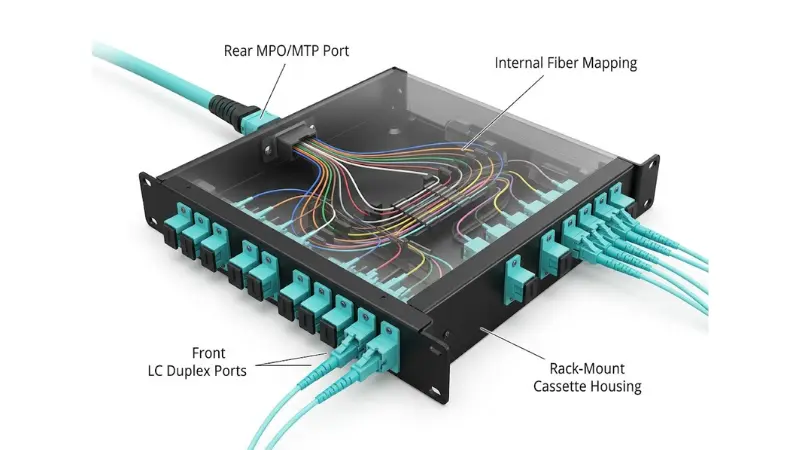

O que é uma cassete MPO/MTP?
Um cassete MPO/MTP é um módulo de fibra pré-{0}}terminado e montável em rack-. A parte traseira possui um ou mais adaptadores de matriz MPO/MTP - a interface de tronco - e a parte frontal carrega uma fileira de adaptadores LC (geralmente duplex) ou SC para correção. Dentro do invólucro, uma pequena fita ou furca mapeia cada posição de fibra na matriz para uma porta frontal-lateral específica.
Esse mapeamento interno é o ponto principal: ele é fixado na fábrica e testado antes do envio, de modo que a relação entre as posições traseiras e as portas frontais é previsível. Essa previsibilidade também é a razão pela qual a polaridade (abordada abaixo) deve ser planejada como um sistema, em vez de fixada no local. Em um layout típico, a porta MPO/MTP traseira conecta um tronco de backbone com alto número de-fibras-, e as portas LC ou SC frontais fornecem ao equipamento uma interface limpa e padrão para conexão.

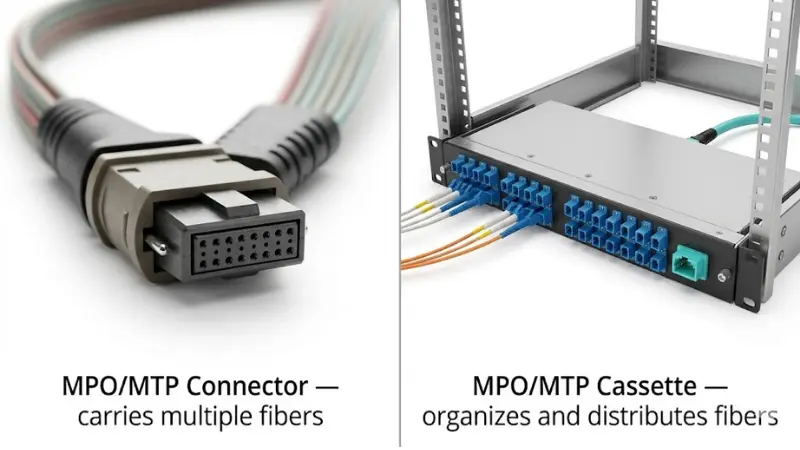

Conector MPO/MTP vs Cassete MPO/MTP
Esses dois termos são usados livremente, mas não são a mesma coisa.
UmConector MPO(Multi-push-on de fibra) é o próprio conector: um corpo único que contém múltiplas fibras em um terminal MT de precisão, com pinos-guia que definem uma interface macho (fixada) ou fêmea (não fixada). MTP é uma versão registrada e de{3}}tolerância mais alta do conector MPO da US Conec; de acordo com oPerguntas frequentes sobre a Conec dos EUA, a marca MTP foi projetada para melhorar o desempenho óptico e mecânico, ao mesmo tempo em que permanece em conformidade-com os padrões do MPO. Ambos são definidos pelos mesmos padrões de intermateabilidade - IEC 61754-7 e TIA-604-5 (FOCIS 5), assim comoA Fluke Networks resume- portanto, todos os conectores MTP são conectores MPO, mas nem todo MPO é um MTP.
Um cassete é o módulo alojado que contém o conector, o roteamento interno da fibra e as portas do adaptador frontal. Simplificando: o conector transporta as fibras, enquanto o cassete as organiza e distribui dentro de um painel ou gabinete.

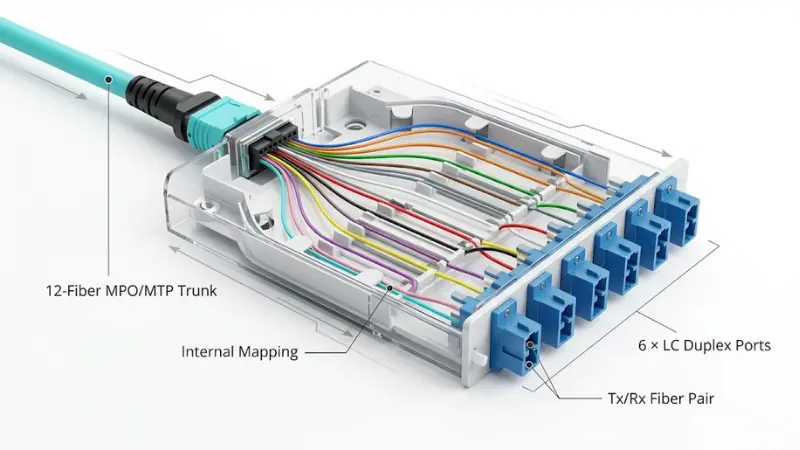

Como funciona um cassete MPO/MTP? Um exemplo de 12 fibras?
Um cassete comum tem dois lados: uma porta MPO/MTP na parte traseira paraCabo tronco MPO/MTPe portas LC ou SC na parte frontal para patch cords.
Pegue um tronco MPO de 12-fibras colocado na parte traseira. Cada porta LC frontal é duplex – duas fibras, uma de transmissão e uma de recepção. Portanto, doze fibras são mapeadas para seis portas LC duplex (doze posições simplex). Um técnico então usa jumpers LC duplex padrão para alcançar switches, servidores ou outro painel. O backbone permanece compacto como um tronco de array único, enquanto a parte frontal permanece flexível e fácil de corrigir. Se o conceito duplex é novo, veja a diferença entreduplex e simplexconexões.
Tipos comuns de cassetes MPO/MTP
"Cassete" é uma categoria, não uma única parte. Antes de especificar um, decida onde você se posiciona em cada um destes eixos:
- Interface frontal:MPO/MTP-para-LC (de longe o mais comum em data centers) ou MPO/MTP-para-SC para alguns ambientes corporativos, de telecomunicações e legados.
- Contagem de fibras:8-fibras, 12 fibras e 24 fibras são padrão, com 16 fibras emergentes para óptica paralela 400G/800G. 8-cassetes de fibra alinham-se naturalmente com transceptores paralelos de quatro pistas, enquanto 12 fibras são o carro-chefe para chegar a seis LC duplex. Uma construção típica de 8 fibras usa8 conjuntos de-MTP de fibra-para LCna lateral do tronco.
- Modo de fibra:multimodo (OM3, OM4, OM5) para alcances curtos do data center ou modo-único (OS2) para execuções mais longas e roteiros de{5}}velocidade mais alta. O cassete, o tronco e os patch cords devem compartilhar o mesmo modo.
- Tipo de polaridade:Digite A, B, C ou um dos tipos universais mais recentes - deve corresponder ao restante do canal.
- Grau de perda-de inserção:componentes padrão versus componentes de baixa perda-(às vezes chamados de "elite"), o que é mais importante quando o orçamento do link é apertado.

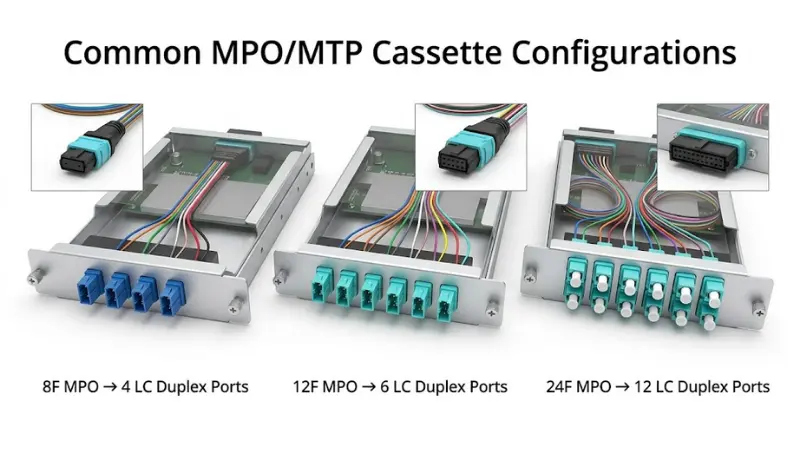

Configurações típicas de cassete MPO/MTP
A maioria dos-cassetes do mundo real se enquadram em algumas divisões padrão. Combinar um com seu transceptor e contagem de portas antecipadamente evita surpresas na instalação.
| Traseira (lado do porta-malas) | Mapeamento interno | Frente (lado do equipamento) | Uso típico |
|---|---|---|---|
| 1 × MPO de 12 fibras | 12 fibras → 6 duplex | 6×LC duplex | Equipamento 10G LC em um backbone de 12 fibras |
| 2 × MPO de 12 fibras | 24 fibras → 12 duplex | 12×LC duplex | Maior densidade em um único módulo 1U |
| 1 × MPO de 24 fibras | 24 fibras → 12 duplex | 12×LC duplex | Menos troncos, espinha dorsal mais densa |
| 1 × MPO de 8 fibras | 8 fibras → 4 duplex | 4×LC duplex | Quebrando óptica paralela de 8 fibras (por exemplo, links do tipo SR4) |
Para uma construção multimodo concreta, umCassete MTP OM4 de 12 fibrasé um ponto de partida comum para a primeira configuração acima.

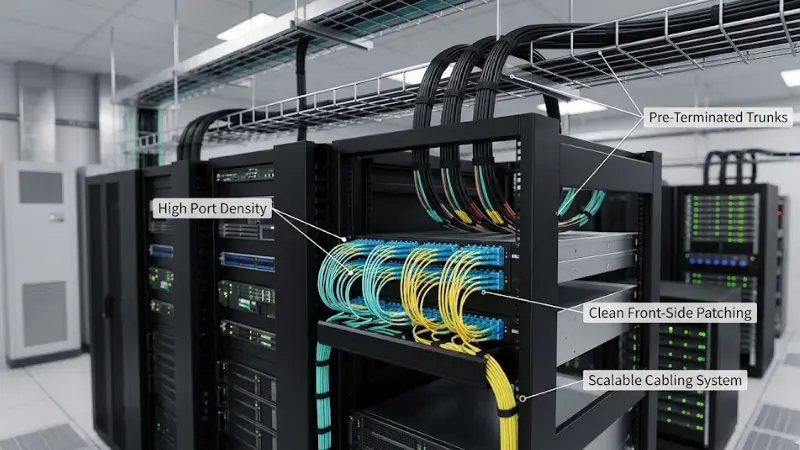

Por que os data centers usam cassetes MPO/MTP?
Alta densidade de portas em menos espaço em rack
Um único tronco de matriz de fibra de 24-substitui um pacote de cabos duplex individuais, e um cassete 1U pode apresentar doze portas LC duplex a partir dele. Você coloca troncos-de alta contagem de fibras ao longo do caminho principal e os separa perto do equipamento, o que libera espaço em armários, bandejas e dutos onde é mais escasso.
Implantação mais rápida e previsível
Os cassetes são emparelhados com troncos-terminados e testados-na fábrica, de modo que a maior parte do trabalho do conector é realizada antes da entrega. No local, o trabalho se torna "pousar o tronco, montar o cassete, remendar a frente" - muito menos emendas ou terminações em campo, o que torna realistas os cronogramas apertados do projeto.
Movimentos, adições e alterações mais simples
Como o lado frontal do patch é desacoplado do backbone, os técnicos podem re-fazer o patch das portas sem perturbar a infraestrutura de tronco. Para uma instalação que reorganiza racks e links regularmente, essa separação reduz o risco de interrupção de uma conexão não relacionada durante uma mudança.
Um caminho de migração estruturado para 40G, 100G e além
O cabeamento-baseado em matriz sustenta a óptica paralela, de modo que um sistema de cassete mantém a planta modular à medida que a velocidade aumenta. Dito isto, isso não é automático: se um determinado cassete suporta um link futuro depende do tipo de fibra, da polaridade, da contagem de fibras e do orçamento de perdas. Um sistema bem-planejado oferece espaço; um sub{4}}especificado não.

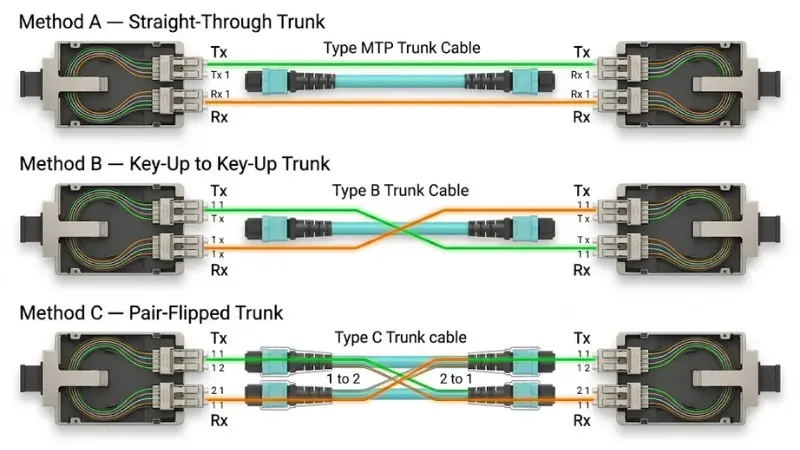

Polaridade do Cassete MPO/MTP: Métodos A, B e C
A polaridade é o único fator com maior probabilidade de transformar uma instalação-de aparência limpa em um link inativo, por isso merece mais do que um aviso-de uma linha.
Polaridade significa simplesmente que cada fibra de transmissão (Tx) deve alcançar uma fibra de recepção (Rx) na extremidade oposta. Em um link LC duplex simples, o cruzamento acontece dentro do patch cord duplex. Em um sistema de array, o cruzamento pode ocorrer no tronco, no cassete ou no patch cord -, portanto, deve ser gerenciado em todo o canal como um único projeto. O padrão TIA-568 define três métodos, construídos em torno de cabos Tipo A, B e C, e a revisão 2022 (TIA-568.3-E) adicionou dois métodos "universais" (U1 e U2) para simplificar aplicações de array, comoA Fluke Networks explica.
- Método Ausa um tronco direto-(da tecla-para cima até a tecla-para baixo), com o crossover tratado nos patch cords - e é por isso que ele precisa de um tipo de patch cord em uma extremidade e outro diferente na outra. Esse requisito de-cabo misto é uma fonte frequente de erros de pedido.
- Método Busa uma chave-para chave-do tronco e um único tipo de patch cord por toda parte. Sua simplicidade o torna popular para óptica paralela, embora você ainda precise confirmar o tipo de face final (UPC versus APC) e os detalhes do modo-único antes de padronizá-lo.
- Método Cvira pares de fibras dentro do tronco. É o menos comum e o mais complexo de rastrear.
A regra prática: escolha um método e mantenha o tronco, o cassete e os patch cords consistentes com ele. Pergunte ao fornecedor para qual tipo de polaridade um cassete foi construído e solicite um diagrama de fiação e, em seguida, verifique o mapeamento real em relação a um mapa de fibra ou relatório de teste de fábrica, em vez de presumir. Para um tratamento-em linguagem simples dessas compensações-, estevisão-real da fibra MPO/MTPvale a pena ler antes de fazer o pedido.

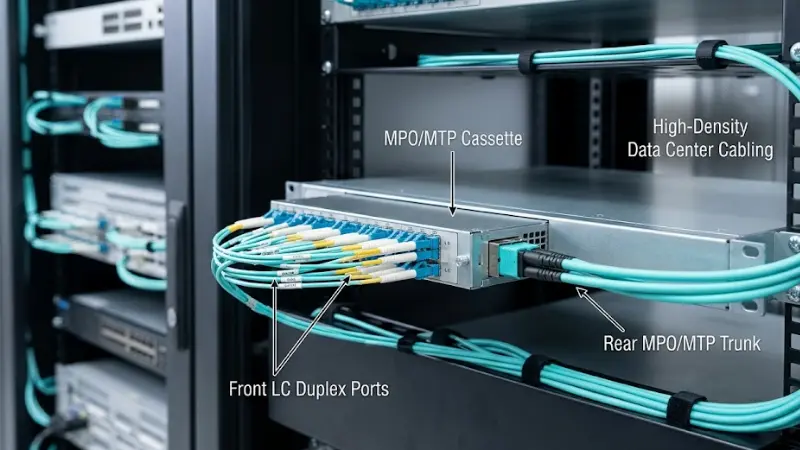

Onde os cassetes MPO/MTP são usados?
Alternar-para painel de-patch-e cabeamento estruturado
Os cassetes são montados em painéis de conexão de fibra para criar conexões organizadas entre os switches e o sistema de cabeamento estruturado - portas LC frontais para fácil patching, troncos MPO/MTP na parte traseira. Essa é a função cotidiana em designs de-fim-de{3}}linha e meio-de{5}}linha.
Cabeamento de backbone e tronco entre zonas
Em instalações maiores, os troncos de matriz ligam as áreas principais, horizontais e de distribuição de equipamentos (MDA, HDA, EDA), e os cassetes distribuem essas fibras tronco em portas utilizáveis em cada zona. UmTronco MPO de fibra OM3 12-é um elemento típico da espinha dorsal que alimenta essas rupturas.
Migração de 10G-para 40G/100G
Muitas redes corrigem LC para 10G hoje, mas precisam de um caminho para 40G ou 100G. Os cassetes conectam um tronco de{4}}alta densidade a equipamentos baseados em LC-agora, mantendo a planta adaptável, o que é um dos motivos pelos quais o cabeamento de array é tão utilizado nas orientações sobrecomo escolher o cabeamento de fibra 100G.
Salas de servidores corporativos, salas de telecomunicações e sites de ponta
Esses módulos não são apenas para hiperescala. Salas de servidores corporativos, armários de telecomunicações e gabinetes de borda de alta-densidade são beneficiados quando o espaço, a organização e a velocidade de implantação são importantes.
Cassete MPO/MTP vs Painel Adaptador MPO vs Cabo Breakout
Três produtos resolvem problemas sobrepostos, e escolher o errado é um erro comum de seleção.
| Opção | O que isso faz | Melhor quando | Troca- |
|---|---|---|---|
| Cassete MPO/MTP | Módulo alojado; matriz traseira → LC/SC frontal com um mapeamento definido e testado | Você precisa de patches LC gerenciados e intercambiáveis a partir de um backbone de array | Maior custo por porta |
| Painel adaptador MPO/MTP | MPO-para-passagem de anteparo de MPO-; sem fuga | O equipamento é MPO-matriz nativa e corrigida-para{2}}matriz | Sem fuga de LC; precisa de patch cords MPO |
| Cabo breakout/fan{0}}out | Matriz em uma extremidade, múltiplas pernas LC na outra; sem casa | Intervalos curtos e fixos-a{1}}ponto | Pernas soltas são mais difíceis de gerenciar e substituir |
Se seus switches expõem portas de array, umPainel adaptador MPO/MTPpode ser tudo que você precisa. Para uma execução fixa onde um módulo alojado é um exagero, umCabo breakout de MPO-para{1}}LCé a escolha mais simples.
Cassete MPO/MTP versus cabeamento duplex tradicional
O cabeamento duplex tradicional é perfeitamente adequado para sistemas pequenos. À medida que a contagem de links aumenta, fica difícil rastrear e gerenciar cabos individuais, - e é aí que a abordagem do cassete ganha seu lugar.
| Item | Cabeamento duplex tradicional | Sistema de cassete MPO/MTP |
|---|---|---|
| Densidade de cabeamento | Mais baixo | Mais alto |
| Velocidade de instalação | Mais lento em trabalhos grandes | Mais rápido com troncos pré{0}terminados |
| Manutenção | Mais cabos individuais para rastrear | Patch frontal-lateral, backbone intacto |
| Melhor para | Um punhado de links fixos | Ambientes modulares-de alta densidade |
| Limitação | Difícil de dimensionar e gerenciar quando denso | Maior custo por{0}}porta; a polaridade deve ser planejada |
| Tamanho típico do projeto | Salas pequenas, alguns armários | Data centers e grandes empresas |
Como escolher o cassete MPO/MTP correto?
A contagem de portas é a parte fácil. O cassete também deve corresponder ao projeto do cabeamento, à interface do equipamento e ao orçamento de desempenho.
1. Tipo e classe de fibra
O multimodo OM3 e OM4 cobrem os curtos alcances típicos dentro de um data center - de dezenas de metros até algumas centenas dependendo da velocidade - enquanto o modo único-OS2 lida com execuções mais longas e oferece mais espaço para roteiros de{6}}velocidade mais alta. Mantenha o cassete, o tronco e os patch cords do mesmo tipo. Se você estiver decidindo entre notas, compareFibra multimodo OM3 versus OM4e compare o modo multimodo com o modo-único em nosso guia paraFibra-monomodo e multimodo.
2. Contagem de fibras
Escolha 8-fibras quando estiver quebrando ópticas paralelas de quatro{3}}pistas, 12-fibras para a ruptura comum de seis duplex e 24 fibras quando quiser densidade máxima e menos troncos. As entradas decisivas são a contagem de pistas do seu transceptor, o número de portas duplex necessárias e seu plano de crescimento - não um número padrão.
3. Interface frontal
LC duplex é padrão porque o LC domina em switches, servidores e transceptores; SC ainda aparece em alguns equipamentos corporativos e legados. Confirme o lado do equipamento antes de fazer o pedido e corresponda ao estoquePatch cords duplex LC.
4. Método de polaridade
Decida A, B, C ou universal antecipadamente e, em seguida, especifique o cassete, o tronco e os cabos correspondentes. Obtenha o diagrama de fiação por escrito.
5. Gênero e fixação
Os conectores MPO/MTP são fixados (macho) ou não fixados (fêmea), e uma conexão só se encaixa corretamente entre sexos opostos. Bloqueie o gênero do cassete versus tronco durante o planejamento - uma incompatibilidade descoberta no local significa uma instalação atrasada, não uma troca rápida.
6. Perda de inserção e orçamento de perda de link
Cada par acoplado adiciona perda e um cassete introduz interfaces de conector próprias, portanto deve ser contabilizado no orçamento do canal - e não tratado como "gratuito". Canais multimodo de alta-velocidade, como 40GBASE-SR4 e 100GBASE-SR4, funcionam com um orçamento total apertado, geralmente apenas alguns decibéis em todo o link, portanto, cada par de conectores é importante. Quando o orçamento for apertado, escolha componentes de baixa{10}perda e verifique o canal completo em relação à especificação do transceptor.
7. Compatibilidade da carcaça e do painel
Os cassetes são montados em gabinetes de montagem em rack e painéis de conexão, normalmente 1U ou 4U, com designs deslizantes ou fixos. Nem todo cassete se adapta a todos os gabinetes - confirme o tamanho, o estilo de montagem e a compatibilidade-no nível da peça. Se você ainda estiver escolhendo o gabinete em si, esta comparação depainéis de remendo de fibra e ODFsajuda.
Uma lista de verificação rápida de pré-seleção:
- Tipo e grau de fibra fixados em cassete, tronco e cabos
- Contagem de fibra correspondente às faixas do transceptor e às necessidades da porta
- Interface frontal (LC ou SC) confirmada em relação ao equipamento
- Um método de polaridade, com um diagrama de fiação em arquivo
- Gênero e fixação resolvidos na fase de design
- Orçamento de perda de canal calculado em relação às especificações do transceptor
- Compatibilidade do gabinete verificada pelo número da peça
Erros comuns a evitar
Encomendar antes de confirmar a polaridade
Risco:links que não transmitem luz apesar de todos os componentes estarem fisicamente conectados, além de-envio e retrabalho.Prevenção:especifique o método de polaridade e solicite o diagrama de fiação antes do pedido de compra ser enviado.
Mistura de tipos ou classes de fibra em um canal
Risco:perda excessiva ou um canal-fora-das especificações quando os componentes OM3, OM4 e OS2 são combinados.Prevenção:especifique o cassete, o tronco e os cabos como um conjunto correspondente.
Ignorando o orçamento de perda de link
Risco:um sistema-de aparência organizada que falha em alta velocidade porque a perda total de inserção é muito alta.Prevenção:some todo o canal e compare com o orçamento do transceptor, principalmente para 40G e 100G.
Incompatibilidade de gênero ou fixação
Risco:conectores que não combinam e uma instalação que trava.Prevenção:bloqueie o gênero do cassete e do tronco durante o projeto, não durante o cabeamento.
Comprando apenas pelo preço unitário
Risco:perda de inserção inconsistente, falta de dados de teste e polaridade pouco clara das peças mais baratas.Prevenção:exigem uma planilha de dados e um relatório de teste de fábrica e valorizam a consistência no item de linha mais baixo - para um data center, o desempenho repetível é a economia que importa.
Quando usar - e quando não usar - cassetes MPO/MTP?
Cassetes são uma escolha forte quando:
- O projeto precisa de patch de fibra-de alta densidade
- O cronograma de instalação é apertado e o tempo de término em campo é limitado
- A planta utiliza cabeamento estruturado com troncos e patch panel
- A migração de velocidade futura é esperada
- Mudanças, adições e alterações são frequentes e precisam ser simples
Eles podem ser um exagero quando:
- Você tem apenas alguns links fixos - jumpers duplex são mais simples e baratos
- O equipamento é MPO-array nativo e corrigido-para-array - um painel adaptador pode ser suficiente
- Um canal tem um orçamento de perdas extremamente restrito e muitos pares de conectores - menos interfaces acopladas podem servir melhor
Perguntas a serem feitas ao seu fornecedor antes de fazer o pedido
- Conector traseiro: marca MPO ou MTP, qual contagem de fibras e qual gênero (fixado ou não)?
- Tipo-de face final: UPC ou APC? (O modo-único geralmente é APC.)
- Parte frontal: LC ou SC, quantas portas duplex?
- Tipo e grau de fibra: OM3, OM4, OM5 ou OS2 e perda-padrão ou baixa?
- Polaridade: Tipo A, B, C ou universal, com esquema elétrico?
- Nota de perda de-perda/retorno-de inserção e um relatório de teste de fábrica por cassete?
- Compatibilidade do gabinete e números de peças correspondentes?
- Rotulagem, configurações personalizadas, quantidade mínima de pedido e prazo de entrega para grandes quantidades?
Perguntas frequentes
Qual é a diferença entre um cassete MPO e um cassete MTP?
O cassete é o mesmo tipo de módulo; a diferença é a marca do conector dentro dele. MTP é a versão registrada-de maior desempenho do conector MPO da US Conec, totalmente compatível com os padrões MPO. Um cassete MTP é um cassete MPO construído com conectores da marca-MTP.
Quantas portas LC um cassete MPO de 12 fibras oferece?
Seis portas LC duplex - doze posições simplex. Cada porta duplex usa duas fibras (uma de transmissão e uma de recepção), portanto, doze fibras são mapeadas para seis portas duplex.
Qual é a diferença entre um cassete MPO e um painel adaptador MPO?
Um cassete divide um tronco de matriz em portas LC (ou SC) por meio de um mapeamento interno definido. Um painel adaptador é uma passagem de anteparo de MPO-para{2}}MPO-sem ruptura - você corrige a matriz-para-array em ambos os lados.
Preciso de um-cassete MPO de baixa perda para 40G ou 100G?
Muitas vezes, sim. Canais multimodo de alta-velocidade têm um orçamento de perda-de inserção apertado e cada par de conectores acoplados o consome. Se o seu canal tiver vários pontos de conexão ou passar perto do limite de distância, os componentes-de baixa perda ajudam a manter o link dentro das especificações do transceptor.
Como evito a incompatibilidade de polaridade do MPO?
Escolha um método de polaridade, mantenha o tronco, o cassete e os patch cords consistentes com ele, obtenha o diagrama de fiação do seu fornecedor e verifique o mapeamento com um mapa de fibra ou relatório de teste em vez de presumi-lo.
Posso misturar fibra OM3 e OM4 no mesmo link?
A luz passará, mas você perderá o desempenho e as garantias de alcance que vêm de um canal uniforme, e o resultado poderá ficar fora das especificações em velocidades mais altas. Especifique um único tipo de fibra por canal no cassete, no tronco e nos cabos.
Principais conclusões
Um cassete MPO/MTP é a ponte prática entre um backbone de array e as portas LC ou SC que seu equipamento usa - ele oferece densidade, implantação mais rápida e alterações mais simples, desde que o tipo de fibra, a contagem, a polaridade e o orçamento de perda sejam planejados em conjunto, em vez de assumidos.
Para colocar isso em ação: mapeie primeiro o layout do seu rack, velocidades de link, distâncias e contagens de pistas do transceptor. A partir daí, determine o tipo e o grau da fibra, a contagem de fibras, a interface frontal e um método de polaridade única e, em seguida, solicite o cassete, o tronco e os patch cords como um sistema compatível - e solicite os relatórios de teste antes de enviar um pedido em massa.
