OM3 e OM4 são fibras multimodo otimizadas para laser de 50/125 µm-. OM4 oferece maior largura de banda modal (4.700 MHz·km versus 2.000 MHz·km) e maior alcance. Se suas execuções de 10GbE permanecerem abaixo de 300 metros, o OM3 funcionará bem. Planejando links 40G ou 100G que se estendam além de 100 metros? OM4 vale o prêmio modesto.
A verdadeira estrutura de decisão
Antes de mergulhar nas especificações, aqui está a lógica que orientamos os clientes quando eles perguntam “OM3 ou OM4?”
- 10GbE, funciona abaixo de 300 milhões, o orçamento é importante:OM3. Nenhuma diferença de desempenho nesta velocidade e distância.
- 10GbE, funciona entre 300-550m:OM4. Este é o único nível de velocidade em que o alcance estendido do OM4 realmente importa para 10G.
- 40GbE ou 100GbE, funciona abaixo de 100m:Qualquer um funciona. OM3 economiza custos; OM4 adiciona margem.
- 40 GbE ou 100 GbE, roda de 100 a 150 m:OM4. OM3 não será confiável.
- Qualquer aplicação multimodo acima de 500m:Pare de comparar OM3 e OM4. Você precisa de fibra-monomodo.
Isso cobre provavelmente 90% das decisões. O restante deste artigo explica por que esses limites existem e onde os casos extremos ficam complicados.
O que realmente difere entre OM3 e OM4
Ambas as fibras compartilham o mesmo núcleo de 50 µm, o mesmo revestimento de 125 µm, a mesma jaqueta aqua (geralmente) e a mesma compatibilidade de conector. Eles são fabricados de acordo com os padrões ISO 11801 e otimizados para lasers VCSEL de 850 nm. Visto de fora, eles são idênticos.
A diferença está no interior: quão rigorosamente o gradiente do índice de refração é controlado durante a fabricação. As tolerâncias mais rígidas do OM4 reduzem a dispersão modal-a distribuição de tempo entre os diferentes caminhos de luz que viajam através da fibra. Menos dispersão significa maior largura de banda modal efetiva (EMB): 4.700 MHz·km para OM4 versus 2.000 MHz·km para OM3.
Esse número de largura de banda se traduz diretamente na distância suportada em uma determinada velocidade. Maior largura de banda=maior alcance antes que a qualidade do sinal diminua.
Limites de distância por velocidade: os números que importam
É aqui que a maioria dos artigos fica desleixada. Eles dirão "OM3 faz 100m a 100G, OM4 faz 150m" e deixam aí. Mas 100 Gigabit Ethernet não é uma coisa-são vários padrões de camada física com diferentes requisitos de fibra.
Ethernet de 1 Gigabit e 10 Gigabit
Em 1GbE (1000BASE-SX), tanto o OM3 quanto o OM4 atingem 1.000 metros. Nenhuma diferença significativa.
Em 10GbE (10GBASE-SR), a lacuna se abre:
- OM3: 300 metros
- OM4: 400 metros (especificação padrão), até 550 metros com fibra de alta-qualidade e conexões limpas
A maioria das execuções empresariais de 10GbE ficam bem abaixo de 300 metros, então o OM3 lida com elas sem problemas. A zona de 300-400m é onde o OM4 realmente se mantém nessa velocidade.
Ethernet de 40 Gigabits (40GBASE-SR4)
40GbE usa óptica paralela: quatro pistas de 10G transmitidas por quatro fibras em cada direção, exigindo uma conexão de 8 fibrasConexão MTP/MPO.
- OM3: 100 metros
- OM4: 150 metros
Ethernet 100 Gigabit: dois animais diferentes
É aqui que a confusão acontece. “Multimodo 100G” pode significar duas coisas muito diferentes:
100GBASE-SR4usa quatro pistas de 25 Gbps cada, exigindo um conector MPO de 8-fibras (mesma interface física do 40GBASE-SR4). Limites de distância:
- OM3: 70 metros
- OM4: 100 metros
100GBASE-SR10usa dez pistas de 10 Gbps cada, exigindo um conector MPO de 24 fibras. Limites de distância:
- OM3: 100 metros
- OM4: 150 metros
O SR4 é muito mais comum nas implantações atuais porque usa menos fibra e se alinha aos formatos do transceptor QSFP28. O SR10 existe, mas tem adoção limitada. Quando alguém diz “100G em multimodo”, quase sempre quer dizer SR4 – o que significa que o OM3 atinge no máximo 70 metros, não 100.
Vimos clientes especificando OM3 para links de 100G assumindo um alcance de 100-metros e depois descobrindo que sua execução de 85 metros não é certificada. Se você estiver implantando 100GBASE-SR4, trate 70 metros como o limite máximo do OM3 e planeje adequadamente.
O erro que vemos com mais frequência
Os clientes ficam angustiados com OM3 versus OM4 quando o verdadeiro problema é algo totalmente diferente.
Na nossa experiência, o grau de fibra raramente causa problemas de implantação. O que causa problemas:
- Incompatibilidades de polaridade MPO.Método A, B ou C? A polaridade errada mata o link, independentemente do tipo de fibra.
- Conectores sujos.Uma partícula de poeira em uma ponteira MPO causa mais perdas do que a diferença entre as especificações de atenuação OM3 e OM4.
- Misturar tipos de fibra acidentalmente.Alguém conecta um cabo OM3 em um tronco OM4 ou, pior, conecta fibra de 50 µm à infraestrutura OM1 legada de 62,5 µm. A incompatibilidade do núcleo (não a nota) causa perda de 3-4 dB.
- Incompatibilidade de velocidade do transceptor/fibra.Conectar um transceptor-somente de 10G a um link projetado para óptica paralela de 40G e depois se perguntar por que ele não funciona.
Se você estiver fazendo uma nova construção, escolha um tipo de fibra e padronize. OM4 custa um pouco mais, mas elimina qualquer ansiedade de distância para atualizações de 40G/100G. Se você estiver adicionando algo à infraestrutura OM3 existente, opte pelo OM3, a menos que tenha certeza de que precisa do alcance extra.-a mistura degrada todo o caminho para o desempenho do OM3 de qualquer maneira.
Quando pular totalmente o multimodo
Aqui estão alguns conselhos que damos que podem parecer contra-intuitivos para um fornecedor de fibra: às vezes a resposta não é OM3 ou OM4. É modo-único.
A fibra multimodo existe porque é mais barata de terminar e historicamente requer transceptores mais baratos. Mas essa diferença de custo diminuiu.. 10Os módulos SFP+ de modo único-G agora custam apenas um pouco mais do que os equivalentes multimodo. E o modo-único oferece:
- Distâncias medidas em quilômetros e não em metros
- Um caminho de atualização claro para 25G, 40G, 100G, 400G sem restrições de distância
- Sem confusão OM3/OM4/OM5-OS2 single-modo simplesmente funciona
Se a extensão-a{1}}de prédio a prédio exceder 300 metros ou se você estiver instalando um novo backbone de campus que precisa durar 15+ anos, o modo-único geralmente faz mais sentido do que tentar levar o multimodo até seus limites. O custo do transceptor um pouco mais alto proporciona uma flexibilidade que o multimodo não consegue igualar.
Dito isso, para conexões leaf{0}}de data center, links de servidor-para{2}}switch e a maioria das execuções intra{3}}de edifícios, o multimodo permanece econômico-e prático. Só não force onde não cabe.
Atenuação: uma preocupação secundária
A fibra OM3 especifica atenuação máxima de 3,5 dB/km a 850nm. OM4 melhora isso para 3,0 dB/km. A diferença de 0,5 dB/km parece significativa, mas em distâncias multimodo típicas (abaixo de 300 metros), ela se traduz em frações de decibel-menos do que a variação que você verá entre os encaixes dos conectores.
A atenuação é mais importante para cálculos de orçamento de links em instalações marginais. Se você estiver aproximando o OM3 do limite de 300-metros em 10GbE com vários pontos de patch, cada fração de dB conta. Mas para a maioria das implantações padrão, a diferença de largura de banda/distância entre OM3 e OM4 é mais relevante para a decisão do que a atenuação.
Identificação de fibra em instalações existentes

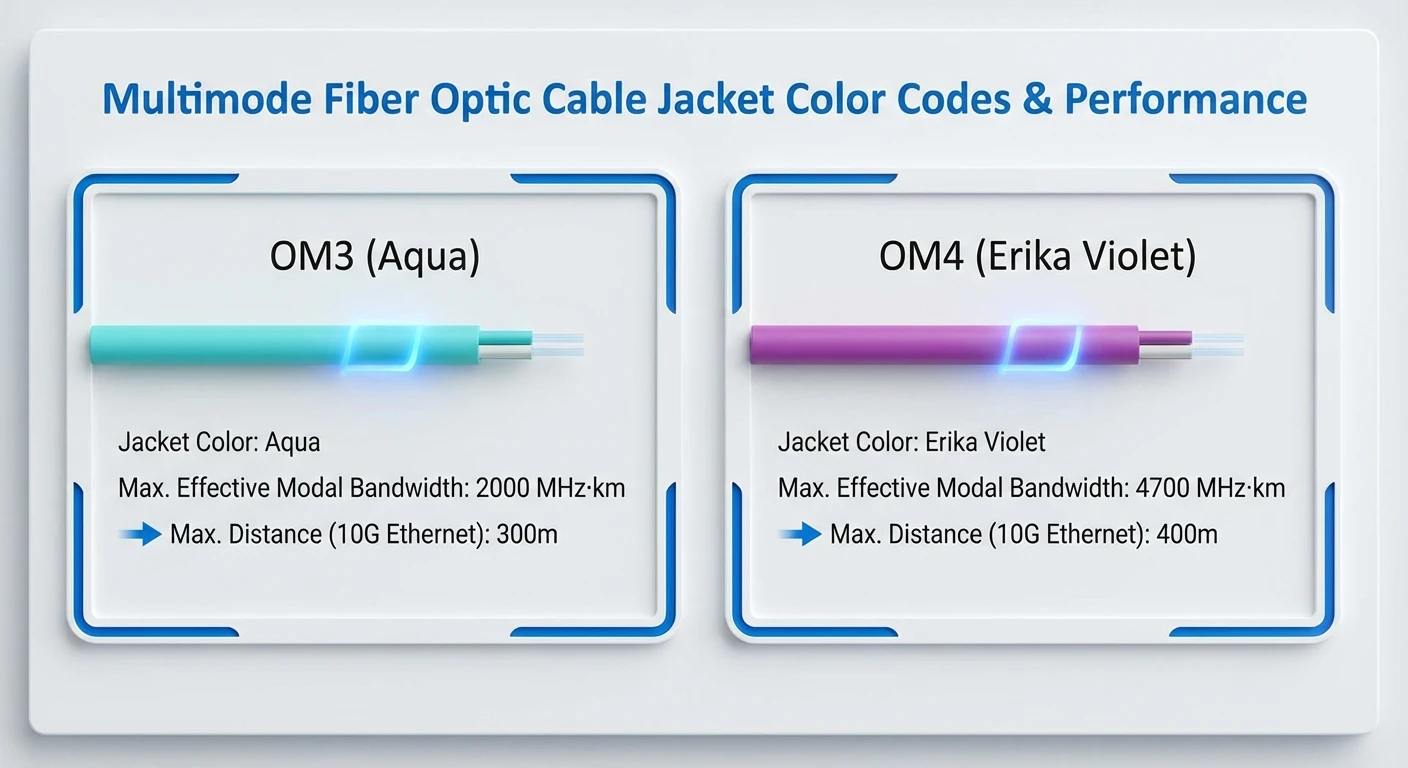

Versão rápida: OM3 e OM4 usam tradicionalmente jaquetas aqua. Alguns fabricantes agora usam "Erika Violet" (um tom roxo-magenta) especificamente para o OM4, mas a adoção é inconsistente-especialmente na América do Norte, onde muitos OM4 ainda são enviados em água.
Se você precisar identificar cabos não rotulados: verifique as marcações impressas na capa (os fabricantes imprimem o tipo de fibra em intervalos regulares) ou extraia a documentação. A cor visual por si só não é confiável, a menos que você saiba que o instalador seguiu a convenção violeta.
E quanto ao OM5?
OM5 (fibra multimodo de banda larga) suporta multiplexação por divisão de comprimento de onda de ondas curtas em 850-953nm. Ele permite maior largura de banda agregada executando vários comprimentos de onda no mesmo par de fibras, útil para aplicações de 100G e 400G usando óptica SWDM.
Para a maioria das implantações atuais, o OM5 é um exagero. Ele é compatível com versões anteriores de OM3/OM4 no padrão 850nm, por isso funciona como uma opção-à prova de futuro se a adoção do SWDM crescer. Mas hoje, a decisão prática continua sendo OM3 vs OM4. Não promovemos o OM5 a menos que um cliente tenha requisitos específicos de SWDM.
Realidade de Custo
OM4 tem um preço mais alto que o OM3, mas a diferença não é dramática para patch cords e montagens curtas-às vezes apenas uma pequena diferença percentual. A vantagem é mais perceptível em cabos troncais longos e pedidos de grandes-quantidades.
Onde o cálculo de custos se torna interessante: se o alcance estendido do OM4 elimina a necessidade de um quadro de distribuição intermediário ou permite a consolidação de duas salas de equipamentos em uma, o prêmio do cabo se paga muitas vezes. Por outro lado, se todas as suas corridas se enquadrarem confortavelmente nos limites do OM3, não faz sentido pagar mais pela capacidade não utilizada.
Normalmente recomendamos: novas construções de data centers padronizadas no OM4; a infraestrutura OM3 existente permanece OM3, a menos que um link específico precise de maior alcance; Projetos-com orçamento limitado e execuções inferiores a 100 milhões podem escolher com segurança o OM3.
Cenários reais de projetos nos quais trabalhamos
Alguns exemplos de conversas reais com clientes que ilustram como isso acontece:
Cenário 1: Atualização da rede do armazém.Uma empresa de logística precisava conectar novos switches 10GbE em um centro de distribuição de 17.000 metros quadrados. Corrida mais longa: 140 metros. O contratante citou o OM4 "para preparação-para o futuro". Nossa opinião: OM3 lida confortavelmente com 10GbE a 300 metros. A menos que estejam planejando 40G/100G nos próximos 5 anos (não estavam), o OM4 acrescenta custos sem benefícios. Eles optaram pelo OM3 e economizaram 12% em cabeamento.

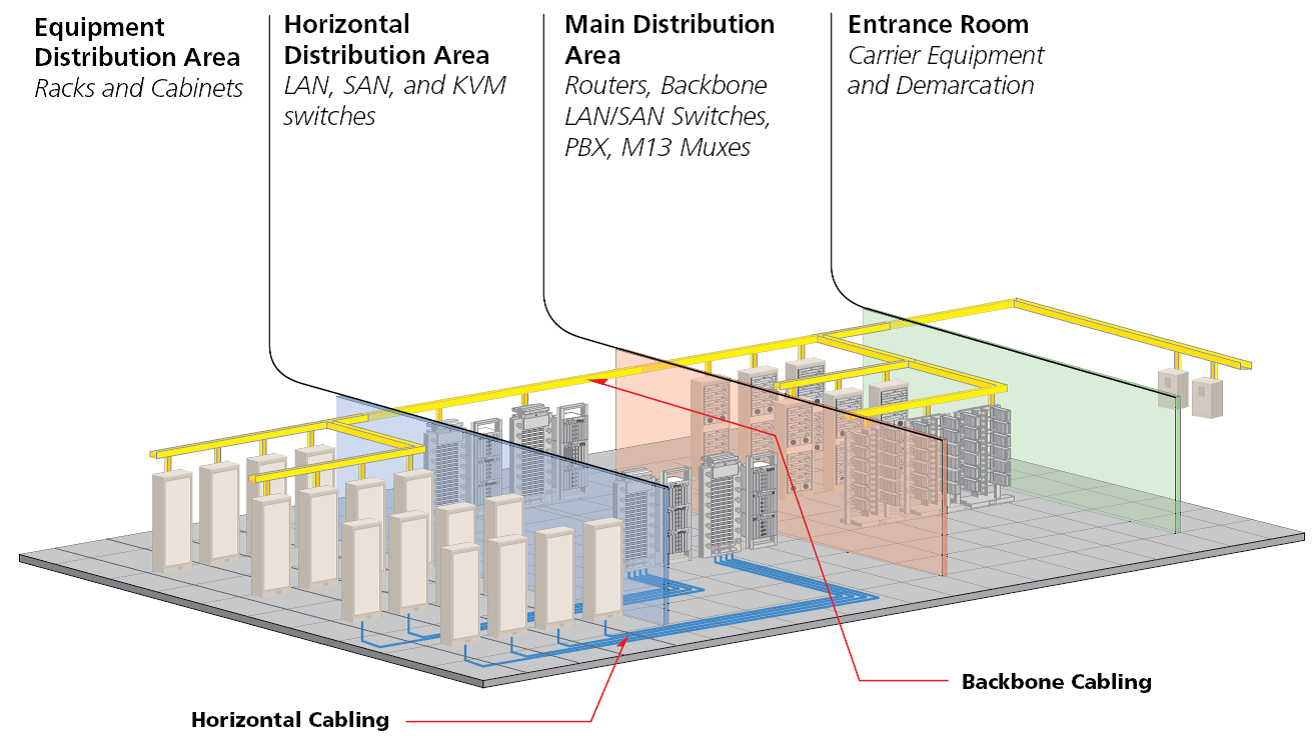

Cenário 2: malha de coluna-de folha do data center.Um provedor de colocation desenvolvendo novos pods com 100GBASE-SR4 entre switches de coluna e de folha. Corrida média: 65 metros, maior: 95 metros. Eles inicialmente especificaram o OM3 assumindo o limite de “100 metros” que haviam visto em vários artigos. Problema: 100GBASE-SR4 no OM3 atinge o máximo de 70 metros. Suas corridas de 95 metros não seriam certificadas. Mudou para OM4 (limite de 100 metros para SR4), problema resolvido.
Cenário 3: Substituição do backbone do campus.Uma universidade substituindo a antiga infraestrutura OM1 entre edifícios. Algumas corridas ultrapassaram os 400 metros. Eles perguntaram sobre o OM4 para maximizar a distância multimodo. Nosso conselho: a 400+ metros, você está lutando contra a física multimodo. A fibra OS2-de modo único custa um pouco mais para transceptores, mas oferece alcance em escala-quilômetro e um caminho de atualização de 20-anos. Eles adotaram o modo-único para links entre-edifícios e mantiveram o modo multimodo para distribuição dentro dos edifícios.
Esses exemplos compartilham um ponto comum: a resposta certa depende dos requisitos reais de distância e dos cronogramas de atualização realistas, e não de cenários teóricos do tipo "e se".
Notas sobre conectores e terminações

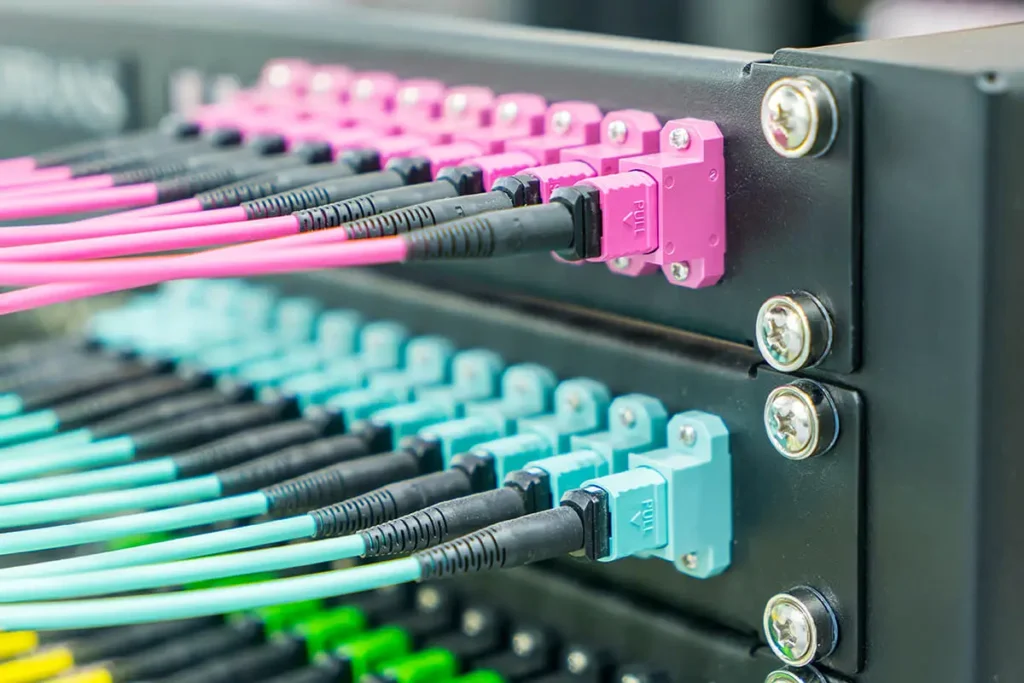

Tanto o OM3 quanto o OM4 usam hardware de terminação idêntico.Conectores LCdominar instalações modernas para conexões duplex;Conectores MTP/MPOlidar com óptica paralela para 40G e 100G. Montagens{3}}terminadas de fábrica oferecem desempenho de perda mais consistente do que terminação em campo-se você estiver implantando links de alta-velocidade, pré{6}}terminadosTronco OM4 MTP e cabos breakoutreduzir variáveis de instalação.
Uma observação prática: para óptica paralela 40G/100G, verifique a correspondência do tipo de polaridade MPO (Método A, B ou C) entre os cabos tronco e o equipamento. Erros de polaridade causam falhas no link que nada têm a ver com o grau da fibra.
Perguntas frequentes
P: Posso misturar OM3 e OM4 no mesmo link?
R: Sim, eles são fisicamente compatíveis (mesmo núcleo de 50 µm). Mas o link funciona de acordo com as especificações do OM3-você obtém limites de distância do OM3, independentemente da quantidade de OM4 no caminho. Um patch cord OM3 em uma execução totalmente-OM4 limita tudo.
P: Meu link 100G tem 90 metros. OM3 ou OM4?
R: Se for 100GBASE-SR4 (o comum), o OM3 suporta apenas 70 metros. Você precisa do OM4. Se de alguma forma você estiver usando 100GBASE-SR10, o OM3 atinge 100 metros-mas o SR10 é raro. Assuma SR4, a menos que você saiba o contrário.
P: Devo substituir a infraestrutura OM3 em funcionamento pela OM4?
R: Geralmente não. Se o OM3 atender às suas necessidades atuais de velocidade e distância, a substituição agregará custos sem benefícios. Considere o OM4 para novas adições ou ao atualizar para velocidades onde os limites do OM3 se tornam restritivos.
P: Qual é a diferença real de preço?
R: Para patch cords: mínimo, geralmente abaixo de 10%. Para cabos troncais: OM4 funciona cerca de 15-30% mais alto, dependendo do comprimento e da contagem de fibras. A porcentagem importa menos do que se a capacidade de alcance extra tem valor prático para sua implantação.
P: O OM4 requer transceptores diferentes?
R: Não. Os transceptores não conhecem nem se importam com o grau de fibra-eles transmitem e recebem luz de 850 nm de qualquer maneira. O tipo de fibra determina a distância que a luz viaja de forma confiável, e não qual transceptor você usa.
Conclusão
OM3 continua sendo uma escolha sólida para implantações de 10 GbE em até 300 metros,-o que abrange a maioria dos cenários de LAN corporativa. O OM4 justifica seu prêmio quando você está implantando links 40G/100G, quando as execuções excedem os limites de distância do OM3 ou quando você deseja espaço para futuras atualizações de velocidade sem recabeamento.
Os maiores erros não são escolher a nota errada. Eles estão forçando o multimodo onde o modo{1}}único faz mais sentido, misturando tipos de fibra incompatíveis ou negligenciando a polaridade MPO em implantações ópticas paralelas. Faça tudo certo e a decisão OM3/OM4 se tornará direta.
