UmConector de fibra FCé um conector de fibra óptica redondo e rosqueado que é aparafusado em um adaptador ou porta de equipamento em vez de ser inserido como um conector SC ou LC. O nome geralmente é lido comoConector de virola, e todo o design existe para fazer uma coisa bem: manter uma conexão óptica estável e repetível que permanece estável quando o equipamento é manuseado, movido ou exposto a vibrações.
FC não é mais o padrão para novas-redes de alta densidade - às quais a função pertenceConectores LC. Mas ainda é comum em instrumentos de teste ópticos, em partes de infraestruturas mais antigas de telecomunicações e transmissão e em sistemas de fibra de laser, sensores e manutenção de polarização (PM). Este guia aborda como o FC funciona, como FC/PC, FC/UPC e FC/APC diferem, onde o FC ainda é especificado hoje e como escolher o FC certoconector, patch cord, pigtail ou adaptador para um projeto.

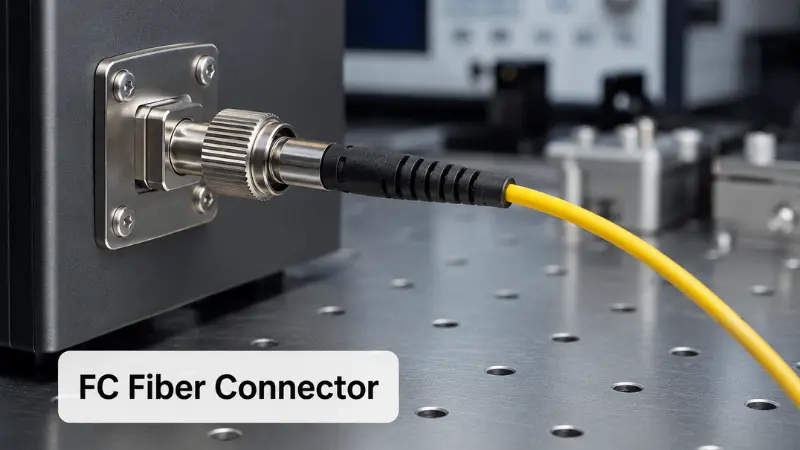

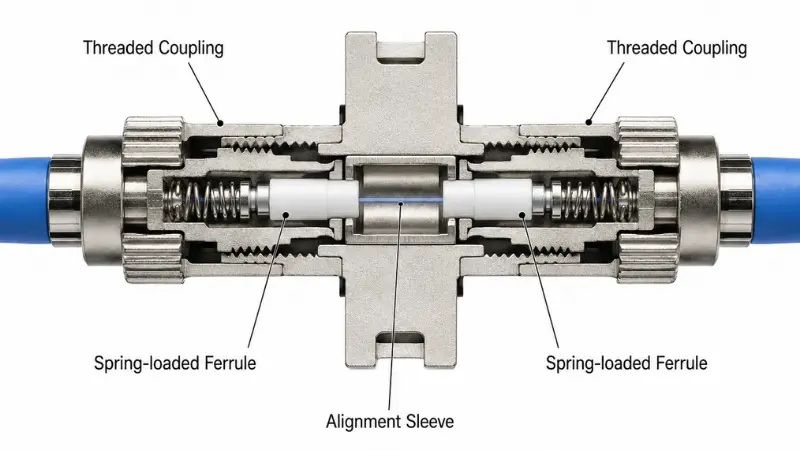

Como funciona um conector de fibra FC?
Um conector FC usa uma porca de acoplamento rosqueada para travar em um adaptador ou porta de dispositivo. À medida que a porca é apertada, o ferrolho-acionado por mola é empurrado para entrar em contato com o ferrolho correspondente, alinhando as duas faces da extremidade da fibra para que a luz possa passar com baixa perda. As dimensões da interface são definidas internacionalmente emCEI 61754-13, que especifica a família de conectores FC em torno de uma ponteira de 2,5 mm e um acoplamento rosqueado-com mola.
O mecanismo de acoplamento rosqueado
O acoplamento-parafusado é o recurso de assinatura do conector. Em vez de encaixar no lugar, você gira a porca até que o conector se encaixe. A recompensa é a estabilidade mecânica: a conexão resiste a puxões acidentais e mantém seu alinhamento sob vibração, que é exatamente o que as bancadas de teste e as portas de instrumentos precisam.
A compensação-é a velocidade. Threading e unthreading cada conexão é mais lento do que a ação push-pull de SC ou LC, então FC raramente é a ferramenta certa para um patch panel denso que é re-corrigido com frequência. Ele ganha seu lugar onde uma conexão é definida uma vez e espera-se que permaneça confiável.
Virola, chave e as peças que importam
Conhecer as partes principais facilita a especificação e a solução de problemas:
- Virola- geralmente um cilindro de cerâmica (zircônia) de 2,5 mm que segura e centraliza a fibra na face final, do mesmo tamanho nominal dos terminais SC e ST.
- Porca de acoplamento- o colar metálico giratório que é rosqueado no adaptador e aplica força de contato.
- Chave de alinhamento- uma pequena chave macho no corpo do conector que define a orientação e impede que o ferrolho gire contra a face da extremidade correspondente.
- Corpo do conector e bota- o invólucro que mantém tudo unido, além da capa-de alívio de tensão que protege a fibra por onde ela sai.
- Manga adaptadora- dentro do adaptador FC, uma luva de alinhamento dividida recebe ambos os terminais e os alinha.
O alinhamento é importante porque um conector mal encaixado ou com chave-cruzada aumenta a perda de inserção e a perda de retorno, e forçar ou torcer um terminal contra seu encaixe pode arranhar oface final polida. A codificação é especialmente importante em conectores angulares (APC), onde a posição rotacional afeta diretamente o desempenho.

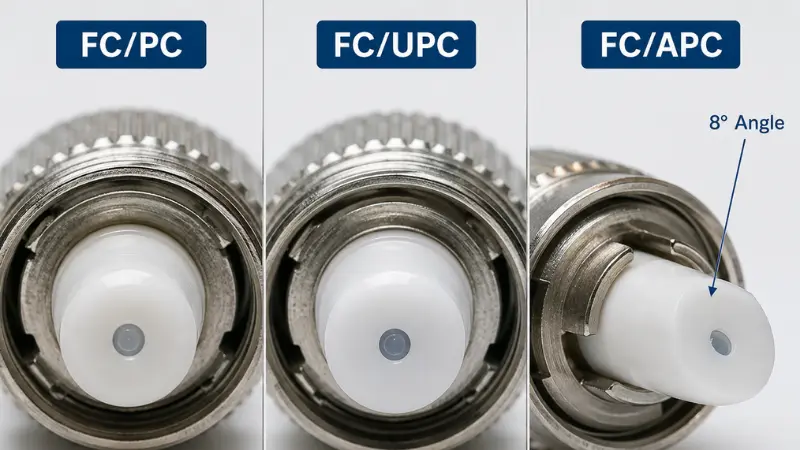

Tipos de polimento de conector FC: PC, UPC e APC
Os conectores FC vêm com diferentes polimentos-de extremidade, e o polimento - e não o corpo do conector - é o que causa principalmente a reflexão e a perda de inserção. Se você se lembrar de algo desta seção, lembre-se do sufixo de três-letras no número da peça. Para uma visão mais aprofundada de todas as famílias de conectores, consulte nosso guia paraPolimento de PC, UPC e APC.
FC/PC (contato físico)
PC é o polimento em cúpula original, onde os núcleos da fibra se tocam sob leve pressão da mola. Ele funciona, mas seu desempenho de reflexão segue melhorias mais recentes, por isso raramente é especificado em novos projetos-de modo único e agora aparece principalmente em equipamentos legados.
FC/UPC (Contato Ultra Físico)
UPC é uma versão mais refinada e controlada do PC. Ele oferece baixa perda de inserção e perda de retorno sólido, além de ser o padrão prático para links gerais-de modo único, conexões de laboratório e interfaces de equipamentos que precisam de um polimento de contato-físico direto. As peças UPC geralmente são marcadas com botas azuis, embora o código de cores possa variar de acordo com o fabricante.
FC/APC (Contato Físico Angular)
A APC lustra a face final em um ângulo - o valor padronizado é de 8 graus - para que a luz refletida seja direcionada para o revestimento em vez de diretamente de volta para a fonte. Isso reduz drasticamente a reflexão traseira, e é por isso que a APC é escolhida para sistemas sensíveis à luz refletida: CATV e vídeo analógico, alimentações PON e FTTH, fontes de laser e medição de precisão. As peças da APC normalmente carregam botas verdes.

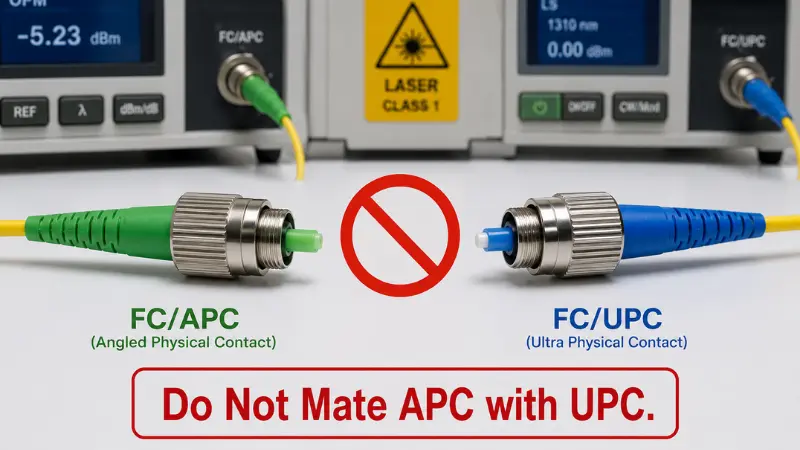

Os conectores APC só devem combinar com conectores APC que compartilhem a mesma chave. Forçar uma face APC contra uma face UPC ou PC causa grandes perdas e pode danificar permanentemente ambas as faces finais.
Visão geral de PC x UPC x APC
| polonês | Cara final | Perda de retorno típica | Cor comum | Melhor para |
|---|---|---|---|---|
| PC | Levemente abobadado | Maior ou igual a 40 dB | - | Equipamento legado, links mais antigos |
| UPC | Cúpula, polimento mais fino | Maior ou igual a 50 dB | Azul | Portas gerais-de modo único, laboratório e equipamento |
| APC | Angulado 8 graus | Maior ou igual a 60 dB | Verde | CATV, PON/FTTH, lasers, teste de precisão |
Os números{0}}de perda de retorno acima refletem os níveis comumente citados em padrões internacionais de desempenho, comoCEI 61753e em fichas técnicas de fornecedores; sempre confirme a nota exata no relatório de teste das peças solicitadas.

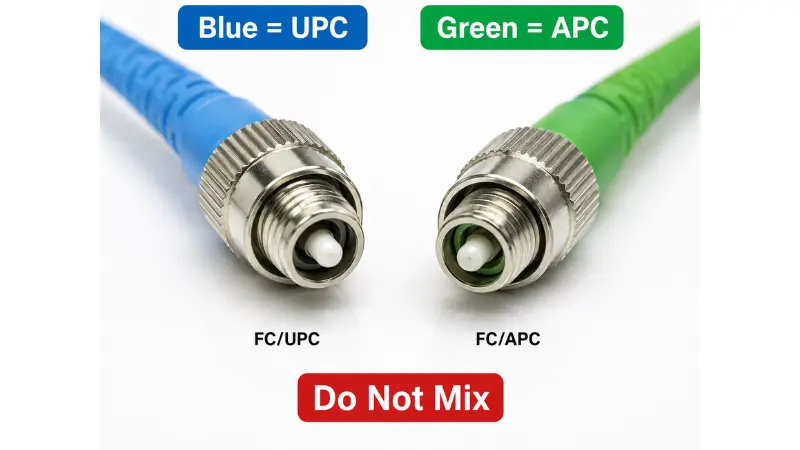

Como diferenciar FC/APC e FC/UPC
Na prática, geralmente você pode identificar o polimento de quatro maneiras: cor da bota (verde para APC, azul para UPC), o ângulo visível na ponta do ferrolho, o sufixo na especificação do pedido ou etiqueta (FC/APC vs FC/UPC) e a marcação na porta do equipamento. Em caso de dúvida, verifique primeiro o rótulo da porta, em vez de julgar pela aparência -, é a maneira mais fácil de evitar uma incompatibilidade APC/UPC.

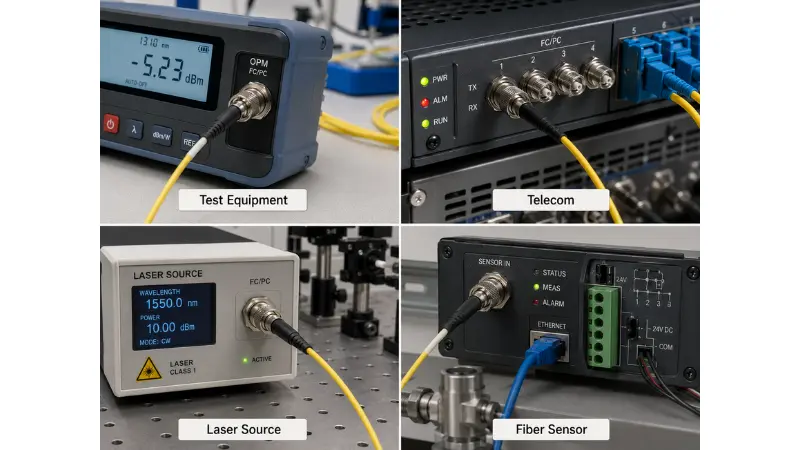

Onde os conectores de fibra FC ainda são usados hoje?
Uma questão justa para qualquer conector anterior ao LC é se ele está obsoleto. FC não é -, simplesmente se restringiu aos locais onde sua estabilidade vale a pena a conexão mais lenta.

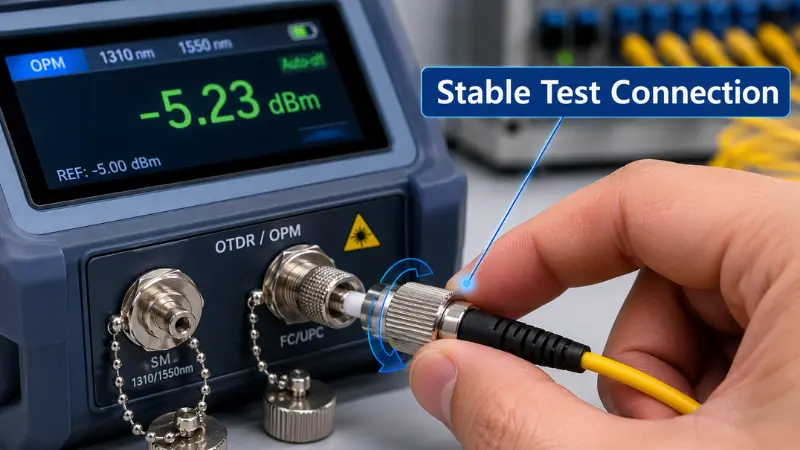

Equipamento de teste e medição
FC é uma visão familiar em medidores de potência óptica, fontes de luz, OTDRs e analisadores de espectro óptico, bem como em cabos de teste-de referência. O acoplamento rosqueado mantém um contato constante e repetível, o que mantém as medições consistentes em muitos ciclos de conexão/desconexão - uma vantagem real quando uma porta solta pode distorcer a leitura.
Sistemas de Telecomunicações e Transmissão
Alguns equipamentos de telecomunicações e transporte, especialmente plataformas mais antigas, foram construídos em torno dos portos FC e ainda os utilizam. Novas construções tendem paraConectores SCem redes de acesso e LC em equipamentos, mas o FC ainda pode ser necessário para corresponder a um chassi ou quadro de distribuição existente.
Lasers, sensores e fibra PM
Instrumentos a laser, sensores de fibra, configurações de pesquisa e conjuntos de fibras PM costumam usar FC porque a estabilidade mecânica e o alinhamento preciso e repetível são mais importantes do que a velocidade de conexão. Nestes sistemas, mesmo pequenas quantidades de retrorreflexão podem desestabilizar uma fonte ou corromper uma medição, por isso FC/APC é comum aqui.
Ambientes industriais e de alta-vibração
Como o acoplamento é rosqueado, o FC pode ser adequado para conexões expostas a vibrações ou movimentos. A adequação ainda depende da montagem completa - do alívio de tensão, da qualidade do adaptador e da instalação - e não apenas do conector.

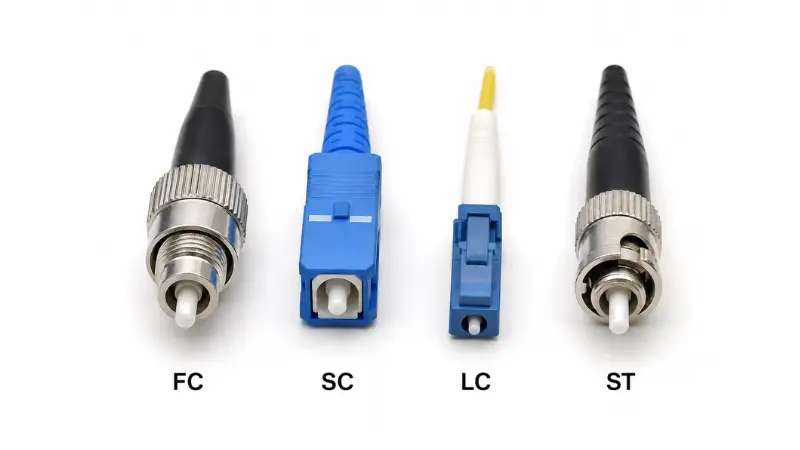

Conectores FC vs SC vs LC vs ST
FC é uma opção entre várias. Compará-lo com outros conectores convencionais torna a decisão mais clara.
| Conector | Bloqueio | Virola | Uso típico | Força | Limitação |
|---|---|---|---|---|---|
| FC | Parafuso roscado | 2,5mm | Equipamento de teste, telecomunicações, lasers, fibra PM | Estável e resistente-a vibrações | Mais lento para conectar |
| SC | Empurrar-puxar | 2,5mm | FTTH, telecomunicações, painéis de conexão | Fácil de usar, amplamente abastecido | Maior que LC |
| LC | Empurrar-trava de puxar | 1,25 mm | Data centers, transceptores, alta densidade | Compacto, de alta densidade | A trava pequena é mais fácil de manusear incorretamente |
| ST | Trava de torção de baioneta- | 2,5mm | Multimodo legado | Bloqueio-de torção simples | Incomum em novas construções |
Qual conector você deve escolher?
- Escolha FCao conectar instrumentos de teste, combinar equipamentos FC legados ou construir links de laser/sensor/PM onde o alinhamento estável supera a velocidade.
- Escolha LCpara transceptores ecabeamento-de alta densidade, onde sua ponteira de 1,25 mm praticamente duplica a densidade da porta.
- Escolha SCpara FTTH e redes de acesso, onde SC/APC é amplamente implantado e fácil de terminar em campo.
- EscolherSTprincipalmente para combinar com uma planta multimodo existente; raramente é a escolha para um novo trabalho.
Se você estiver pesando especificamente as duas opções de parafuso de 2,5 mm-versus-de pressão, nossa observação sobre odiferenças entre conectores SC e FCse aprofunda nas compensações-.
Matriz de seleção de conectores FC
Para referência rápida, veja como a escolha geralmente recai por aplicação:
| Aplicativo | Escolha habitual | Por que |
|---|---|---|
| Instrumento de teste óptico | FC/UPC ou FC/APC | Combine a porta e seu requisito de reflexão |
| CATV / link óptico analógico | FC/APC | A reflexão traseira baixa protege a qualidade do sinal |
| Fonte de laser/fibra PM | FC/APC | Sensibilidade de reflexão e alinhamento estável |
| Porta de telecomunicações legada | Combine o tipo de FC existente | Compatibilidade com equipamentos instalados |
| Data center de alta-densidade | Geralmente LC | FC é mais volumoso e mais lento para corrigir |
| FTTH / rede de acesso | Geralmente SC/APC | Implantação de campo padrão |
Vantagens e limitações dos conectores FC
O resumo honesto: FC troca conveniência por estabilidade. Isso é um bom negócio em alguns lugares e ruim em outros.
Onde o FC é forte.O acoplamento rosqueado resiste à desconexão e vibração acidentais, o design da ponteira-e-da chave suporta alinhamento repetível e o conector está disponível em UPC e APC para atender a diferentes necessidades de-perda de retorno - e é por isso que ele persiste em aplicações de teste, laser e PM.
Onde o FC fica aquém.É mais lento para conectar e desconectar do que SC ou LC, é fisicamente maior que LC e, portanto, não é adequado para painéis de alta-densidade e exige mais cuidado durante o acoplamento: a chave deve estar alinhada e o ferrolho nunca deve ser forçado ou girado contra seu acoplamento.
Quando não usar FC
Ignore o FC quando a densidade da porta ou a velocidade do patch for a prioridade (alcance para LC), ao implantar um FTTH padrão ou rede de acesso (SC/APC geralmente é a norma) ou quando nada no link realmente exigir a estabilidade de thread do FC. Escolher FC "para ser seguro" em um painel denso normalmente apenas adiciona custos e retarda a instalação.

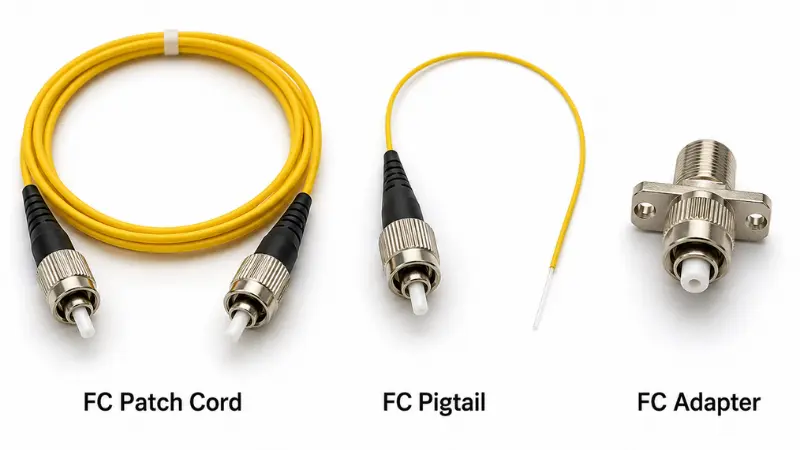

Cabo Patch FC vs Pigtail FC vs Adaptador FC
Esses três produtos FC resolvem problemas diferentes, e misturá-los é um erro comum de pedido:
- Cabos de manobra FCsão finalizados em ambas as extremidades e conectam duas portas diretamente - por exemplo, um instrumento a um patch panel. As jaquetas são normalmente de 2,0 mm ou 3,0 mm.
- Tranças FCtêm um conector em uma extremidade e fibra nua na outra, destinados a serem emendados-por fusão em um cabo ou bandeja. Eles geralmente usam fibra com buffer-de 0,9 mm.
- Adaptadores FC(acopladores) são o anteparo fêmea que une dois conectores FC através de uma luva de alinhamento; eles são montados em painéis, caixas e gabinetes.
Como escolher o conector de fibra FC certo?
Antes de solicitar um conector FC, patch cord, pigtail ou adaptador, confirme estas cinco coisas.
1. UPC ou APC
Use FC/UPC para links gerais-de modo único em que baixa perda de inserção é suficiente. Use FC/APC onde a reflexão traseira é importante - lasers, analógico/CATV, PON e medição de precisão. Nunca misture APC com UPC ou PC.
2. Tipo de fibra
Confirme se o link émonomodo-ou multimodo. FC de modo-único é a norma em telecomunicações, testes e óptica de longa-distância; O FC multimodo existe, mas é muito menos comum em novos trabalhos.
3. Diâmetro do cabo
Combine a capa e o conector com o cabo: fibra com buffer-de 0,9 mm para a maioria dos pigtails e jaquetas de 2,0 mm ou 3,0 mm para patch cords, dependendo do roteamento e da durabilidade.
4. Adaptador e compatibilidade de chave
O adaptador deve corresponder ao polimento e à chave. Os adaptadores FC vêm em chave estreita (geralmente marcada como NK / 2,0 mm) e chave larga (WK / 2,14 mm), sendo a chave estreita mais comum hoje. Para FC/APC, o alinhamento da chave é crítico porque a posição angular define o desempenho - uma chave incompatível pode impedir o assentamento adequado ou aumentar a perda.
5. Requisitos de desempenho
Não pare no nome do conector. Confirme os números que decidem se o link funciona:
- Perda de inserção (IL)- luz perdida ao passar pelo par acoplado; menor é melhor. Solicite os valores típicos e máximos.
- Perda de retorno (RL)- luz refletida de volta em direção à fonte; dB mais alto é melhor e é o principal motivo para escolher o APC.
- Comprimento de onda operacional- confirme se a montagem está classificada para sua janela (por exemplo, 1310/1550 nm no modo-único).
- Jaqueta, durabilidade e meio ambienteClassificação de jaqueta - (como LSZH), durabilidade do-ciclo de encaixe e quaisquer requisitos externos ou industriais.
Para pedidos B2B também vale a pena confirmar se o fornecedor pode fornecer relatórios de teste, comprimentos personalizados, rotulagem e embalagem.
Erros comuns a evitar?
- Misturando APC e UPC:Geometrias de extremidade-diferentes significam que combiná-las causa grandes perdas e pode danificar o polimento. Na aquisição, a maioria dos erros de FC se resume a incompatibilidade de polimento, incompatibilidade de diâmetro de-cabo ou suposição de que cada adaptador FC é intercambiável.
- Ignorando a limpeza:Poeira, óleo e arranhões aumentam a perda e prejudicam a repetibilidade do teste. Inspecione elimpe a face finalantes de cada mate, especialmente em instrumentos.
- Usando FC onde LC ou SC se ajusta melhor:Painéis-de alta densidade geralmente precisam de LC; FTTH geralmente quer SC/APC. Reserve FC para estabilidade de thread ou compatibilidade de equipamento.
- Esquecendo as portas nas duas extremidades:O conector deve corresponder ao dispositivo, adaptador, painel ou instrumento. Antes de solicitar patch cords FC, verifique ambas as extremidades do link - e leia a etiqueta da porta em vez de adivinhar pela aparência.

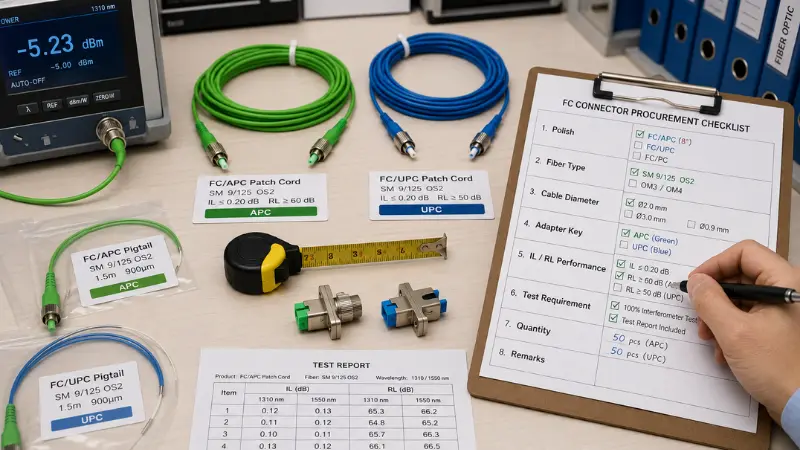

Lista de verificação de compra de conector de fibra FC
Confirme-os antes de fazer um pedido:
- Configuração do conector: FC para FC ou um híbrido como FC para LC ou FC para SC
- Polonês: UPC ou APC
- Fibra: monomodo-ou multimodo
- Comprimento do cabo
- Diâmetro do cabo: 0,9 mm, 2,0 mm ou 3,0 mm
- Material e classificação da jaqueta
- Simplex ou duplexestrutura
- Tipo de adaptador, chave e estilo de montagem
- Perda de inserção e metas de perda de retorno
- Necessidades de relatório de teste, rotulagem e embalagem
Notas de aquisição para compradores B2B
Para pedidos de projetos, os padrões de catálogo muitas vezes não são suficientes. O comprimento do cabo, o material da capa, a cor da capa, o polimento, o formato da etiqueta e a embalagem afetam a facilidade com que as peças são instaladas em escala - e a maioria dos problemas de FC evitáveis no local remontam à incompatibilidade de polimento, ao diâmetro errado do cabo ou a uma chave de adaptador que não foi especificada. Anote esses detalhes no pedido de compra e solicite relatórios de teste por lote-sobre qualquer coisa que alimente equipamentos de teste ou links sensíveis-de reflexão.
Perguntas frequentes
P: O que significa FC em conectores de fibra?
R: Geralmente é lido como conector de ponteira - um conector de fibra óptica de corpo redondo com acoplamento roscado e, em peças padrão, uma ponteira de 2,5 mm.
P: Como posso saber se meu equipamento precisa de FC/UPC ou FC/APC?
R: Verifique a etiqueta da porta e os patch cords existentes. Botas verdes e um sufixo “APC” significam ângulo; botas azuis e "UPC" significam contato direto. Se o sistema envolver lasers, analógico/CATV ou PON, é muito provável que seja APC. Quando não tiver certeza, combine o que já está instalado em vez de presumir.
P: O FC/APC pode se conectar ao FC/UPC?
R: Não. A geometria da-face final é diferente, portanto, combiná-las causa alta perda de inserção e pode danificar ambas as faces. APC acasala apenas com APC.
P: O conector FC é monomodo-ou multimodo?
R: Pode ser qualquer um dos dois, mas o FC geralmente é de modo único-, usado em testes, telecomunicações, laser e links ópticos de precisão. O FC multimodo existe, mas é incomum em novas instalações.
P: O FC é melhor que o LC?
R: Nenhum dos dois é universalmente melhor. O acoplamento rosqueado do FC é adequado para equipamentos de teste e conexões propensas a vibrações; O terminal compacto de 1,25 mm do LC é adequado para transceptores e painéis de alta-densidade. Combine o conector com a porta e o ambiente.
P: O que devo verificar antes de solicitar patch cords FC-para{1}}LC?
R: Confirme o polimento em cada extremidade (e não cruze APC com UPC), o tipo de fibra, simplex versus duplex, o diâmetro e a capa do cabo, o comprimento e os alvos IL/RL - e verifique se ambas as portas do equipamento realmente usam esses tipos de conector e polimento.
Conclusão
Um conector de fibra FC é um conector rosqueado desenvolvido para conexões ópticas estáveis e repetíveis, o que o mantém relevante em instrumentos de teste, em sistemas de laser e sensores e onde quer que equipamentos existentes tenham sido projetados em torno de portas FC - mesmo quando LC e SC dominam novas redes de alta-densidade e acesso. Escolha FC quando a porta, a meta de desempenho ou o ambiente exigirem especificamente; alcance para LC para densidade e SC/APC para FTTH.
Antes de fazer o pedido, execute as verificações rápidas que evitam a maioria dos problemas: confirme as portas do equipamento, o polimento (UPC ou APC), o tipo de fibra, o diâmetro do cabo e a chave do adaptador, e solicite um relatório de teste sobre qualquer coisa que alimente instrumentos ou links sensíveis-a reflexão. Acertar isso antecipadamente é o que mantém baixos os custos de inserção, perda de retorno e retrabalho.
