Escrito para instaladores de rede e equipes de compras e verificado em relação ao padrão de interface MPO atual (IEC 61754-7) e aos métodos de polaridade TIA-568.3 para que você possa verificar os pontos técnicos em vez de acreditá-los.
Um adaptador MPO parece um simples acoplador de plástico, mas dentro de um link de fibra de alta-densidade ele realiza uma tarefa crítica: mantém dois conectores MPO multi{1}}fibras frente a frente para que cada núcleo de fibra se alinhe com seu parceiro no mesmo instante. Em um data center onde um único painel 1U pode transportar centenas de fibras, um adaptador de polaridade-desalinhado ou errado é a diferença entre um link limpo e horas de rastreamento de uma conexão que parece boa, mas não deixa passar luz.
Este guia explica o que é um adaptador MPO, como ele realmente funciona, os tipos que você encontrará em uma folha de dados (polaridade, contagem de fibras, gênero e alojamento) e um caminho-a{1}}passo para escolher o adaptador certo. Onde for importante, ele aponta para os padrões de interface e polaridade para que você possa confirmar uma peça em vez de adivinhar.
O que é um adaptador MPO?
Um adaptador MPO, às vezes escrito como um adaptador MPO/MTP, é um dispositivo de acoplamento de fibra óptica criado para conectores MPO multi-fibras. Ele recebe um conector de cada lado e os mantém na orientação correta para que uma fileira inteira de fibras, sejam 8, 12, 16 ou 24 delas, se junte por meio de uma interface compacta.
Ao contrário de umadaptador LC de fibra-única, que acopla apenas duas fibras, um adaptador MPO gerencia um array inteiro, às vezes duas linhas empilhadas. É isso que o torna a espinha dorsal da aplicação de patches de alta-densidade, onde o espaço do rack, o fluxo de ar e o roteamento de cabos estão sob pressão.

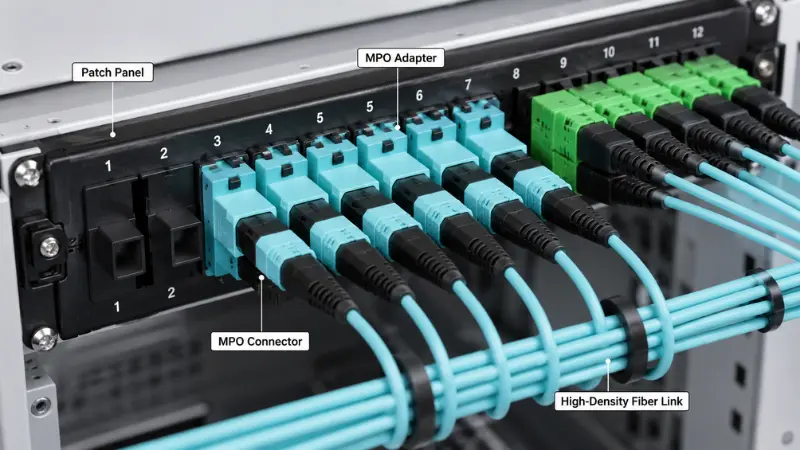

Normalmente, você encontrará adaptadores MPO em painéis de conexão e cassetes MPO de data centers, backbone e cabeamento tronco, quadros de distribuição óptica e projetos de migração que transferem links duplex de 40G, 100G ou 400G para óptica paralela.
Adaptador MPO vs Conector MPO
Os dois termos viajam juntos, mas não são a mesma parte. O conector está no cabo; o adaptador está no painel.
| Item | Adaptador MPO | Conector MPO |
|---|---|---|
| Função principal | Acopla e alinha dois conectores MPO | Termina uma fileira de fibras ópticas |
| Onde fica | Montado em painel, cassete ou placa adaptadora | Conectado à extremidade de um tronco ou patch cable |
| Trabalho principal | Mantém ambos os conectores na orientação correta | Transporta as fibras e combina com o conector oposto |
| O que verificar | Polaridade, orientação principal, estilo de caixa, contagem de fibras | Contagem de fibras, sexo, grau de ponteira, polimento, perda de inserção |
Em suma, oConector MPOé a parte fixada ao cabo, enquanto o adaptador é a parte do painel que permite que dois conectores se encaixem corretamente.
Como funciona um adaptador MPO?
Um adaptador MPO é um guia mecânico, não um componente óptico. Geralmente não contém fibra própria. Quando você empurra um conector de cada lado, o invólucro do adaptador fixa sua orientação e mantém a posição de acoplamento correta para que os dois terminais possam se encontrar diretamente.
Alojamento, chave e pinos guia
Cada conector MPO usa uma ponteira retangular de múltiplas{{0}fibras (MT) com uma pequena chave em um lado do corpo. A abertura do adaptador é moldada para essa chave, de modo que o conector se encaixe apenas em uma direção. O alinhamento fino, porém, vem das próprias ponteiras. Em um par correto, um conector é fixado, ou seja, macho com dois pinos guia, e o outro não é fixado, ou seja, fêmea com dois orifícios guia. Os pinos deslizam nos orifícios e registram as duas ponteiras com precisão de mícrons. ODimensões da interface MPOque definem essa geometria de pino e furo{0}}guia para plugues macho e fêmea são definidos na IEC 61754-7, e é por isso que conectores e adaptadores compatíveis de diferentes fabricantes podem se interligar.
O gênero do conector não é opcional
Como o alinhamento depende do assentamento dos pinos nos orifícios, um ponto acoplado funcional precisa exatamente de um conector macho e um conector fêmea. Dois machos não encaixam, pois não há furos para prender os pinos e forçá-los pode danificar as faces das extremidades. Duas mulheres não têm nada que as alinhe. Portanto, antes de fazer o pedido, trace o gênero ao longo de todo o elo: se o seu tronco for fêmea, o cassete ou patch cord do outro lado tem que trazer os pinos. O adaptador não pode corrigir uma incompatibilidade de gênero; ele contém apenas tudo o que você dá.
Polaridade do adaptador MPO e orientação da chave explicadas
A polaridade é a parte do trabalho de MPO que produz mais erros de campo, porque as peças podem se encaixar mecanicamente enquanto o caminho óptico está errado. Num enlace duplex uma fibra transmite e a outra recebe. Em um MPO multi-fibra que transmite-e-o relacionamento de recebimento tem que sobreviver a cada tronco, cassete e patch cord no canal, portanto a polaridade é uma propriedade de todo o link, e não de qualquer adaptador único.
Tipo A, Tipo B e Tipo C
TIA-568.3 descreve três tipos de polaridade de array. Eles diferem na forma como as fibras são mapeadas de ponta a ponta e na forma como os conectores são chaveados.
| Tipo | Mapeamento de fibra (onde a posição 1 pousa) | Orientação principal | Onde cabe |
|---|---|---|---|
| Tipo A (reto) | Posição 1 para posição 1 | Tecla-para cima e para baixo- | Cabeamento estruturado-baseado em cassete; o canal precisa de um patch cord invertido |
| Tipo B (invertido) | Posição 1 a posição 12 | Chave-para chave- | A escolha comum para óptica paralela direta; os mesmos patch cords funcionam em ambas as extremidades |
| Tipo C (par-invertido) | Posição 1 para posição 2, em pares trocados | Tecla-para cima e para baixo- | Alguns sistemas MPO duplex-para{1}}LC |
Todos os três são válidos e compatíveis-com os padrões, e todos os três atingem o mesmo objetivo de transmitir em uma extremidade e receber na outra. O problema é que eles não são interoperáveis se você os misturar. Escolha um método para toda a instalação e mantenha-o consistente, porque oMétodos de polaridade TIA-568.3são intercambiáveis em resultado, mas não quando combinados no mesmo canal.
Lendo teclas-para cima e{1}}para baixo
Key-up significa que a guia principal do conector aponta para cima; tecla-para baixo significa que aponta para baixo. Com a chave voltada para cima e a extremidade voltada para você, a posição 1 fica na extrema esquerda. Se dois conectores acoplados encontram a chave-até a chave-para baixo ou a chave-até a chave-para cima é exatamente o que decide um mapeamento direto versus um inverso, portanto, em uma planilha de dados, o relacionamento da chave é uma pista direta para o tipo de polaridade. Vale a pena sinalizar uma armadilha: inverter as posições também inverte a face final anguladaConectores monomodo APC, então o Tipo B geralmente é uma convenção polida-multimodo e plana. Se você estiver trabalhando com a APC, confirme o polimento e o ângulo antes de adotar um método.
Adaptador MPO vs MTP: eles são iguais?
Freqüentemente, você verá peças rotuladas como MPO/MTP e se perguntará se está comprando duas coisas diferentes. MTP é uma marca registrada da US Conec para seu próprio conector MPO aprimorado, construído para tolerâncias mais restritas com uma ponteira flutuante e uma braçadeira de pino de metal. Por definição umO conector MTP é totalmente compatível com o padrão MPO, então MTP e MPO genérico se interligam. Simplificando, todo MTP é um MPO, mas nem todo MPO é um MTP.
Para um adaptador, isso significa que um adaptador MPO de qualidade combinará conectores MTP e MPO genéricos; as diferenças práticas na consistência das perdas e na durabilidade do ciclo{0}}de acoplamento residem principalmente no conector, não no acoplador. Quando uma especificação de projeto diz MTP, vale a pena verificar se o cliente se refere especificamente à marca US Conec ou se está usando a palavra vagamente para qualquer MPO, porque essa única distinção altera o preço e a origem. Para uma comparação mais profunda, consulte nossoguia para fibra MPO e MTP.
Tipos de adaptadores MPO
Por contagem de fibras: 8, 12, 16 e 24
Combine o adaptador com o formato do conector e a aplicação. Contagens comuns e onde aparecem:
- Fibra 8 e 12:40G-SR4 e 100G-SR4 usam 8 fibras, geralmente alojadas dentro de um MPO de 12-fibras; o 400G-DR4 monomodo também usa 8 fibras em um MPO-12.
- 16 fibra:400G-SR8 e as variantes 800G usam 16 fibras, sendo 8 de transmissão e 8 de recepção, em um MPO-16.
- 24 fibras:um formato de duas-linhas para densidade muito alta e alguns links legados 100G-SR10.
Um MPO-12 e um MPO-16 não são intercambiáveis. Eles diferem na largura do ferrolho e na chaveta, portanto a abertura do adaptador também difere. Confirme a contagem do conector e do painel antes de comprar.Adaptadores MTP/MPO com-contagens múltiplasestão disponíveis para simplificar o armazenamento, mas o adaptador ainda precisa corresponder ao conector que você está realmente usando.
Monomodo vs multimodo
Adaptadores MPO vêm para ambos. O monomodo (OS2) é adequado para orçamentos de maior alcance e perdas mais restritos, enquanto o multimodo (OM3, OM4, OM5) domina os links de curto-alcance e alta-velocidade dentro do data center. O tipo de fibra determina o polimento do conector e o grau de desempenho e, muitas vezes, a cor da caixa. Se você ainda está decidindo qual implantar, nossa visão geral defibra monomodo versus fibra multimodoestabelece as compensações-.
Código de cores e caixa
A cor é uma primeira pista útil. Aqua geralmente sinaliza OM3 ou OM4, magenta ou violeta Erika geralmente sinaliza OM4, verde limão sinaliza OM5 e azul ou verde é comum para modo único. Porém, é uma pista, não uma garantia, porque os fabricantes variam e a escolha UPC-versus-APC também afeta a cor do corpo. Leia a folha de dados para saber o tipo de fibra, polaridade e grau, em vez de comprar apenas a cor da caixa. Se a sua decisão de cor realmente depende do vidro, oFamília multimodo OM1 a OM5explica como as notas são mapeadas para os aplicativos.
Flangeado vs sem flange
Esta é mais uma decisão de{0}adequação do painel do que de desempenho.
| Aspecto | Flangeado | Sem flange |
|---|---|---|
| Montagem | Parafuso-fixado em um painel de metal | Clipe-de encaixe, sem{1}}ferramentas |
| Melhor quando | ODF ou painéis de correção corrigidos, manuseio mais pesado, re-correções frequentes | Painéis e cassetes modulares-de alta densidade, montagem rápida |
| Troca- | Fixação mais forte, montagem mais lenta | Rápida de montar, a retenção depende do recorte do painel |
Se o adaptador reside em uma estrutura metálica fixa que é manuseada com frequência, o flange é a escolha mais segura. Se você estiver embalando um painel modular denso e quiser uma montagem-menos ferramentas, o sem flange geralmente vence.
Onde os adaptadores MPO são usados?
Em vez de listar os aplicativos, é útil observar o ponto de conexão e a nota de seleção de cada um.
Centros de dados.Os adaptadores MPO ficam em painéis de conexão, na parte traseira dos cassetes e nas junções de tronco-a{1}}tronco. Um caminho típico executa uma contagem-altaTronco MPO ou cabo patchem um painel e, em seguida, divide-o através de cassetes para portas LC duplex. A nota de seleção: corresponda ao tipo de polaridade do cassete e à orientação da chave, ou a interrupção não preservará a transmissão e a recepção.
Telecomunicações e ODF.Em quadros de distribuição óptica e roteamento-de escritórios centrais, o MPO consolida muitas fibras em painéis compactos. Se você estiver escolhendo entre estilos de moldura, nossa comparação deODF versus patch panelcobre onde cada um se encaixa.
Cassetes e fuga.Muitos cassetes usam adaptadores MPO na parte traseira e LC na frente, transformando um tronco em portas de patch duplex. Para implantações mistas, consulteLC versus MTP/MPO para alta densidade, e onde um
Rompimento de 8-núcleos SC-para MTP/MPOfaz sentido.
Migração-de alta velocidade.Passando da óptica duplex para a óptica paralela, o cabeamento MPO simplifica a camada física. 400G-SR8, por exemplo, executa16 fibras sobre um MPO-16de acordo com IEEE 802.3. Se você estiver dando um passo de 100G primeiro, nosso
Guia de cabeamento 100Gpercorre as opções.
Resumo dos benefícios
| Beneficiar | O que isso significa na prática |
|---|---|
| Maior densidade | Uma interface MPO transporta de 8 a 24 fibras, reduzindo o número de acopladores e adaptadores no rack |
| Gestão mais limpa | Menos pontos de conexão significam menos congestionamento e melhor fluxo de ar |
| Instalação mais rápida | Troncos e cassetes pré{0}}terminados ignoram o-polimento e emenda do local |
| Atualizações mais fáceis | Um backbone de MPO planejado pode-alojar cassetes, breakouts ou óptica paralela direta posteriormente |
| Preparado para-alta velocidade | Um ajuste nativo para transceptores paralelos 40G, 100G e 400G |
Como escolher um adaptador MPO: uma estrutura de 6 etapas?
Em vez de escolher por forma, trabalhe no canal na ordem:
- Confirme o tipo de link.É um link direto de MPO-para{1}}MPO ou um cassete de alimentação de tronco MPO que vai para LC?
- Confirme a interface do transceptor.Observe a contagem de fibras e o conector, por exemplo, 100G-SR4 com 8 fibras ou 400G-SR8 com 16 fibras e geralmente APC.
- Confirme a contagem de fibras do tronco.MPO-8, 12, 16 ou 24; o adaptador tem que corresponder.
- Confirme cassete versus direto.Os cassetes definem o mapeamento de polaridade para você. Um link direto empurra a polaridade para o tronco e os patch cords, para que você mesmo assuma a responsabilidade.
- Confirme a orientação e o alojamento da chave.Chave-para cima para chave-para baixo ou chave-para cima para chave-para seu método e flangeada ou sem flange para seu painel.
- Confirme o orçamento e a limpeza da perda.Escolha o grau de-perda de inserção que seu orçamento de link precisa e planeje inspecionar e limpar antes do acoplamento.
Se as etapas de 1 a 5 deixarem você com mais de uma contagem para estoque, um adaptador multi-formato poderá simplificar a prateleira, mas somente depois que essas etapas forem realmente resolvidas.
Exemplo: Escolhendo um Adaptador para um Patch Panel de Data Center
Digamos que você esteja instalando um tronco MPO OM4 de 24{4}}fibras em um painel 1U e dividindo-o em LC duplex para switches SR4-de 100G. Os conectores tronco são fêmeas e os conectores MPO do cassete são machos, portanto, um adaptador MPO padrão os combina sem conflito de gênero. Você padronizou o Método B, então os cassetes e o tronco são do Tipo B e os conectores atendem à chave-até a chave-; o adaptador simplesmente precisa oferecer suporte a essa orientação e ao formato de contagem de-fibras que o cassete usa. Você escolhe adaptadores sem flange porque o painel tem um design de encaixe denso, carcaça aqua porque a fibra é OM4 e um grau de baixa perda porque o canal já gasta o orçamento em dois pares de cassetes. Antes de remendar, você inspeciona cada ponteira. Nada disso é exótico, mas pule a verificação de polaridade e todo o painel transmite silenciosamente.
Lista de verificação de especificações do adaptador MPO para RFQ
Ao enviar uma solicitação de orçamento, forneça estes detalhes ao fornecedor para que a peça certa seja enviada na primeira vez:
- Contagem de fibras: 8F, 12F, 16F ou 24F
- Tipo de fibra: monomodo (OS2) ou multimodo (OM3, OM4, OM5)
- Tipo de polaridade: A, B ou C
- Orientação da tecla: tecla-para cima para tecla-para baixo ou tecla-para cima para tecla-para cima
- Gênero do conector usado no link
- Carcaça: flangeada ou sem flange
- Cor e material da caixa
- Faixa de temperatura operacional
- Inserção-nota de perda ou link-meta de orçamento
- Tampas contra poeira e compatibilidade com placa adaptadora ou recorte de painel
- Conformidade como RoHS, além de um relatório de teste
Um breve diagrama de cabeamento ao lado desta lista elimina a maior parte das idas e vindas-e-.
Inspecione e limpe antes de acasalar
Uma ponteira MPO agrupa muitas faces finais em uma superfície, de modo que uma única partícula pode derrubar mais de um canal. Em ponteiras de 16 e 24 fibras, a variação de altura entre as fibras dificulta a limpeza uniforme, por isso a regra é inspecionar, limpar e depois inspecionar novamente. A contaminação aparece como maior perda de inserção, maior refletância e links intermitentes que demoram para rastrear em um painel denso. Use ferramentas adequadas de inspeção e limpeza de MPO e siga as instruções de somfim-da prática de inspeção facialantes de cada companheiro. Nossas notas sobre
manipulação de jumpers MPOcubra a creche-a-que mantém as extremidades limpas em primeiro lugar.
Erros comuns e quanto custam
- Ignorando a polaridade.As peças se encaixam, mas a transmissão termina na transmissão. O link fica escuro e você perde tempo rastreando uma conexão que parece fisicamente correta.
- Tratar MPO e MTP como idênticos em qualidade.Ambos combinam, mas a perda e a durabilidade são diferentes. Presumir que a paridade pode estourar silenciosamente um orçamento de link apertado.
- Comprando apenas na cor.Aqua não confirma grau, polaridade ou polimento. A folha de dados sim.
- Esquecendo o gênero.Dois conectores fixados ou dois não fixados não se alinharão e forçá-los poderá arranhar as faces finais.
- Nenhum plano de atualização.Um adaptador e um tronco escolhidos apenas para hoje podem não-retornar perfeitamente para 400G ou 800G posteriormente.
Perguntas frequentes sobre adaptadores MPO
P: O que um adaptador MPO realmente faz?
R: Ele acopla dois conectores MPO e os mantém alinhados para que uma fileira inteira de fibras se encaixe de uma só vez por meio de uma interface compacta.
P: O adaptador é igual ao conector?
R: Não. O conector é conectado ao cabo e o adaptador é a peça de acoplamento no painel que permite que dois conectores se encaixem.
P: Devo usar o Tipo A ou o Tipo B?
R: Depende de todo o canal. O tipo B é comum para óptica paralela direta porque os mesmos patch cords funcionam em ambas as extremidades. O tipo A é comum em cabeamento estruturado-baseado em cassete. Decida uma vez e mantenha a consistência de ponta a ponta.
P: Um adaptador pode servir tanto para MPO-12 quanto para MPO-24?
R: Não. A largura e a chave do ferrolho são diferentes, portanto a abertura do adaptador é específica-da contagem. Alguns adaptadores são oferecidos em diversas versões, mas cada versão ainda corresponde a um formato.
P: Como leio a tecla-para cima ou para baixo-de uma especificação ou foto?
R: Encontre a aba da chave no corpo do conector. O fato de dois conectores acoplados se encontrarem de cima-para-para baixo ou de cima-para-cima informa o mapeamento direto versus inverso, que está diretamente relacionado ao tipo de polaridade.
P: Os adaptadores monomodo e multimodo são apenas de cores diferentes?
R: Não. O tipo de fibra afeta o polimento, o grau e as tolerâncias, não apenas a cor. Confirme a especificação completa.
P: Qual adaptador MPO eu preciso para 400G ou 800G?
R: Essas ópticas paralelas usam um MPO-16 de 16 fibras, frequentemente com APC. Combine o adaptador com essa contagem e chave.
P: Como posso saber se o adaptador de um fornecedor é bom?
R: Peça o tipo de fibra, polaridade, sexo, alojamento, grau de perda{0}}de inserção e um relatório de teste e, em seguida, verifique se ela corresponde e atende ao seu orçamento de link.
P: O que devo encomendar junto com os adaptadores?
R: Geralmente cabos tronco e patch, cassetes, uma placa ou painel adaptador e tampas contra poeira, todos combinados com a mesma polaridade e esquema de chave.
Conclusão
Um adaptador MPO é uma peça pequena com uma tarefa descomunal: manter dois conectores-multifibra alinhados para que o link funcione na primeira vez. Obtenha a contagem de fibras, a polaridade, o gênero, o tipo de fibra e o alojamento corretos e confirme-os em relação aos padrões de interface e polaridade, em vez de comprar pela aparência. Se você estiver avaliando um projeto MPO/MTP, envie ao seu fornecedor a contagem de fibras, o tipo de polaridade, a orientação da chave, o estilo do invólucro e um diagrama de cabeamento antecipadamente. Esse é o caminho mais rápido para a direitaAdaptador MPOe os conjuntos de cabos correspondentes para sua rede.
