Um módulo breakout MPO converte uma conexão de tronco MPO ou MTP de alta densidade em portas LC ou SC individuais na parte frontal de um rack, patch panel ou gabinete. A parte traseira do módulo termina em um tronco multi-fibra; a frente apresenta adaptadores duplex ou simplex que você conecta a switches, transceptores e outros equipamentos. Essa única transição é o que permite que você passe um cabo de backbone grosso entre os racks e ainda entregue aos técnicos portas limpas e etiquetadas voltadas para o equipamento-.
Este guia foi escrito para as questões que realmente surgem durante o projeto e a aquisição: qual contagem de fibras solicitar, como a polaridade é mantida no canal, quanta perda o módulo adiciona ao seu orçamento e quando um módulo é a ferramenta errada. Se você estiver comparando troncos de array com links duplex de forma mais ampla, nossa visão geral deLC versus MTP/MPO em cabeamento de alta-densidadeaborda as compensações-antes de você se comprometer com uma topologia.

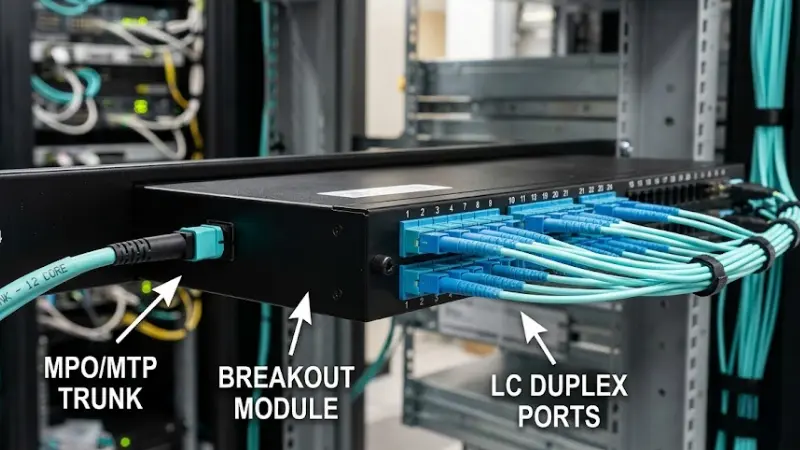

O que realmente é um módulo de breakout MPO?
Em termos simples, umConector MPO ou MTPembala 8, 12, 16 ou 24 fibras em uma ponteira. Um módulo breakout ventila essas fibras internamente e as termina em adaptadores-do painel frontal, mais comumenteLCpara data centers e às vezes SC para telecomunicações e plantas legadas. O módulo geralmente é construído como um cassete no estilo LGX-para que caiba em um painel de montagem em rack ou gabinete de fibra.
A função é propositalmente restrita. O porta-malas permanece no lugar atrás do painel; todos os movimentos, acréscimos e mudanças de rotina acontecem na frente. Um módulo MPO de 12-fibras, por exemplo, apresenta seis portas LC duplex - seis links independentes transportados por um tronco em um único caminho.
Como funciona um módulo de breakout MPO?

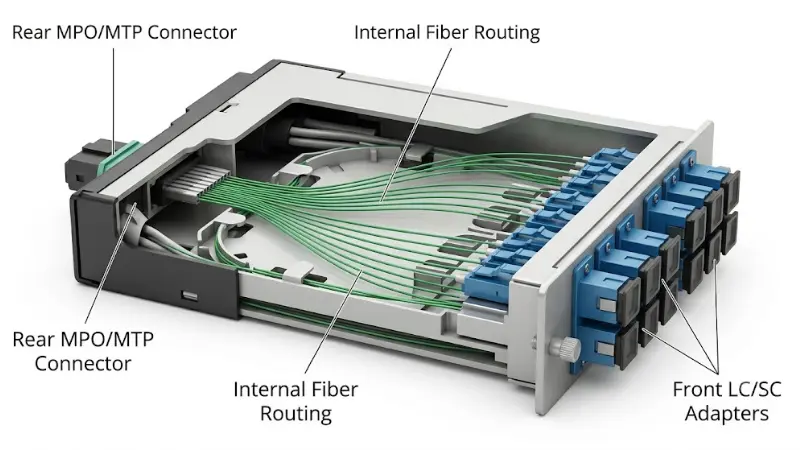

O caminho do sinal dentro de um módulo típico é: traseiroConector de tronco MPO/MTP→ roteamento de fibra interno-terminado de fábrica → frontalAdaptadores LC ou SC. O roteamento interno não é arbitrário. Ele impõe um mapa de fibra específico e uma polaridade para que a transmissão e a recepção cheguem às posições corretas de uma extremidade à outra do canal.
É por isso que um módulo é mais do que uma contagem de fibras. O mesmo MPO de 12-fibras pode ser conectado a vários mapas e polaridades de porta frontal diferentes, e apenas um deles corresponderá ao seuCabo tronco MPO, seus patch cords duplex e seus transceptores. Escolha o mapa que se adapta a todo o canal, não ao módulo isoladamente.

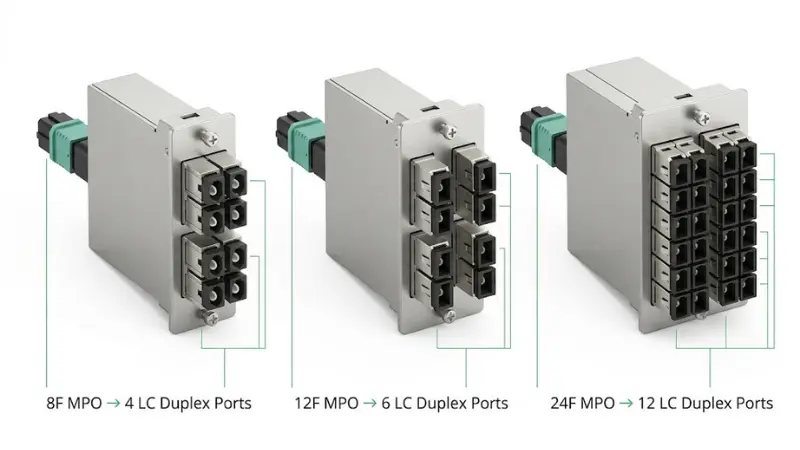

Configurações do módulo breakout MPO: 8F, 12F, 24F e MPO-para-opções LC
A contagem de fibras determina a densidade da porta-frontal e o nível de alinhamento do módulo com transceptores ópticos-paralelos. O mapeamento abaixo é o ponto de partida usado pela maioria dos projetos.
| MPO traseiro | Portas frontais (LC duplex) | Uso típico |
|---|---|---|
| 8 fibra | 4LC duplex | Alinha-se com óptica paralela SR4 (4 TX + 4 RX) sem fibras não utilizadas; breakout limpo de 4×10G ou 4×25G |
| 12 fibras | 6LC duplex | O módulo clássico-de data center; seis links duplex independentes por tronco |
| 24 fibras | 12LC duplex | Maior densidade por unidade de rack; comum em conexões-cruzadas e backbones-de alta contagem |
Duas opções estruturais estão além da contagem de fibras. UmMódulo MPO-para{1}}LCdivide o array em portas duplex, que é o que a maioria dos patches de equipamentos precisa. UmCassete-para{1}}MPO (matriz) MPOpassa o tronco inalterado para links paralelos-a-de ponta a ponta, como QSFP nativo-para-QSFP. Se você estiver misturando os dois, mantenha o método de polaridade idêntico em todos os módulos do caminho.
Um detalhe que atrapalha os designs SR4: os transceptores SR4 40G e 100G usam oito fibras. Execute-os em um MPO de 12-fibras e as quatro fibras do meio ficarão ociosas. Um módulo ou tronco de 8 fibras remove esse desperdício, o que é importante quando você compra em grande escala. Um pré-terminadoMontagem separada de MPO-para{1}}LCé uma alternativa quando você não precisa de um módulo-montado em painel.

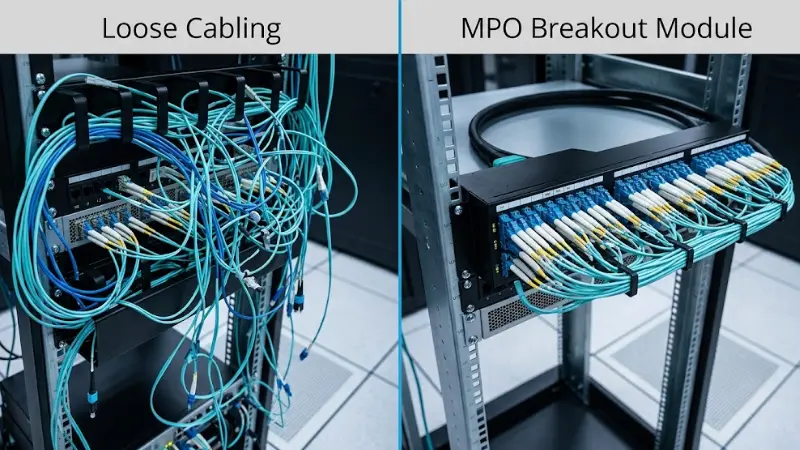

Por que os módulos superam o cabeamento solto em racks de{0}alta densidade?
Reduza o congestionamento de cabos no caminho
Um tronco MPO substitui seis ou mais patch cords duplex na mesma bandeja ou duto. Em uma fileira de switches leaf de 48 portas, essa é a diferença entre um pacote gerenciável e um impraticável. Menos cabos no caminho também significam melhor fluxo de ar e menos desconexões acidentais durante a manutenção.
Identificação e rastreamento de porta mais fáceis
Os adaptadores LC frontais podem ser identificados por porta, ID de tronco e destino. Pernas soltas - não podem ser rotuladas como limpas e, depois de alguns meses em um rack ativo, todas elas ficam parecidas. Para fachadas LC muito densas, as nossas notas sobresoluções de conectores LC de alta-densidadeaprofunde-se no layout do adaptador.
Proteja o tronco e simplifique movimentos/adições/alterações
O cabo backbone é mais difícil e mais caro de substituir do que um cabo frontal. Concluí-lo na parte traseira de um módulo isola a planta permanente do manuseio diário, portanto, a re-correção ocorre em jumpers baratos e substituíveis na parte frontal.
Suporta migração 40G, 100G e 400G
A Ethernet-de taxas mais altas depende muito de óptica paralela, e as próprias taxas são definidas peloGrupo de Trabalho Ethernet IEEE 802.3. Os módulos permitem conectar um tronco de array a interfaces de contagem-menor durante uma transição de 10G-para-40G, 25G-para-100G ou 100G para 400G sem extrair novamente o backbone. Especificamente para o lado do cabeamento de uma construção 100G, consulte nosso guia emcomo escolher o cabeamento de fibra óptica 100G.

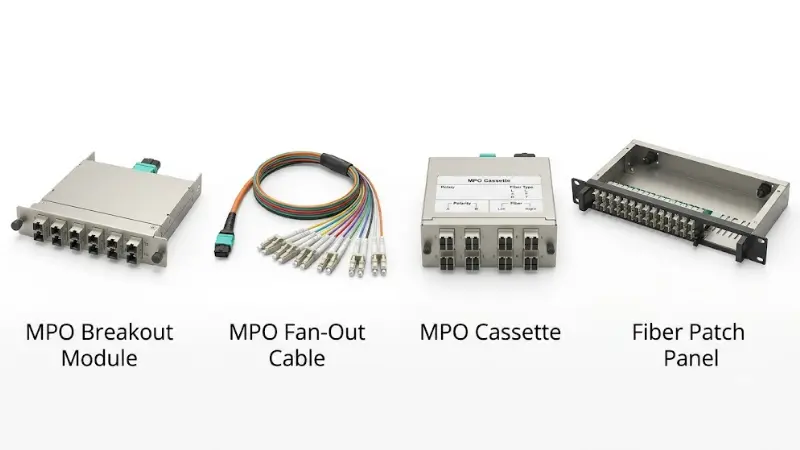

Módulo vs Breakout Cable vs Cassete vs Patch Panel
Esses termos se sobrepõem nos catálogos, mas descrevem coisas diferentes. A tabela abaixo adiciona as dimensões que decidem as compras reais - e não apenas o que cada item faz.
| Item | O que isso faz | Melhor para | Força | Troca- |
|---|---|---|---|---|
| Módulo de fuga MPO | Tronco MPO/MTP traseiro para adaptadores LC/SC dianteiros em uma caixa fixa | Cabeamento estruturado e permanente em rack ou painel | Rotulagem, documentação, tronco protegido, fácil re-patch | Maior custo unitário; deve corresponder ao painel e à polaridade |
| Cabo breakout MPO (fan{0}}out) | Um conector MPO/MTP para múltiplas pernas LC/SC soltas | Links de equipamentos curtos, flexíveis ou temporários | Baixo custo, rápida implantação, sem necessidade de painel | Difícil de rotular e encaminhar; congestiona racks densos |
| Cassete MPO | Unidade modular fechada, muitas vezes funcionalmente idêntica a um módulo | Sistemas modulares de painéis-de patch | Slots dentro e fora como uma unidade; perda consistente | Pegadas específicas do fornecedor/painel- |
| Painel de remendo de fibra | Alojamento para adaptadores, cassetes ou módulos | Gerenciamento centralizado de fibra | Um lugar para encerrar e rastrear | Adiciona unidades de rack; precisa de capacidade planejada |
A regra prática da revisão de cotação: para execuções permanentes de rack-a{1}}rack, um módulo é mais fácil de documentar e re{2}}corrigir do que um leque solto-out, portanto, o preço mais alto geralmente compensa em mão de obra. Guarde o cabo de distribuição-para trabalhos curtos, de baixa{6}}densidade ou temporários. Se você está decidindo entre um quadro de distribuição e um painel para a própria caixa, nossa comparação deODF versus patch panelajuda a dimensionar o gabinete.

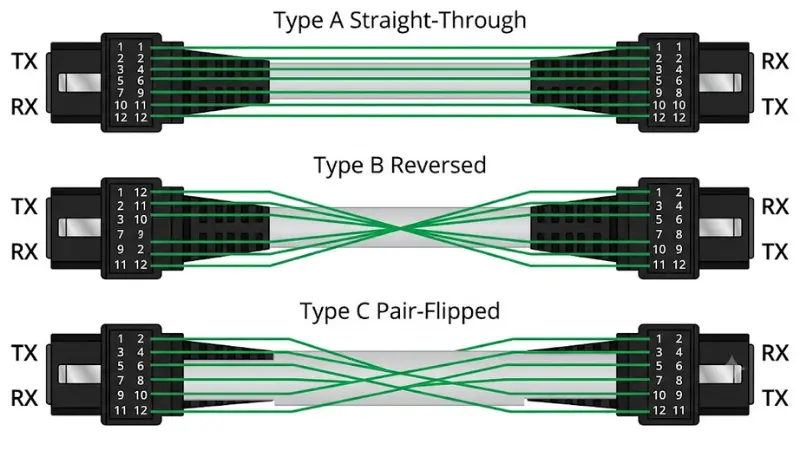

Polaridade MPO explicada: Tipo A, Tipo B e Tipo C
A polaridade é o motivo mais comum pelo qual um link fisicamente perfeito se recusa a transmitir tráfego. Ele define como a transmissão se alinha para receber em todo o caminho. Com LC ou SC duplex basta virar o conector; com um array de 12 fibras você não pode, então o tronco, os adaptadores e os módulos devem aplicá-lo. Os métodos vêm deANSI/TIA-568.3-E, que descreve os métodos A, B e C e, em sua revisão atual, dois métodos universais mais recentes (U1 e U2).
- Tipo A (direto-):tecla-para cima para tecla-para baixo do tronco; a fibra na posição 1 chega à posição 1. No uso múltiplo-duplex, ela precisa de um jumper padrão A-para-B e um jumper A-para-A na extremidade oposta.
- Tipo B (invertido):tecla-para tecla-; a posição 1 é mapeada para a posição 12. Jumpers duplex padrão de A-a-B em ambas as extremidades. Comum para óptica-paralela e base para métodos universais.
- Tipo C (par-invertido):fibras adjacentes trocadas aos pares dentro do tronco; jumpers padrão A-a{1}}B em ambas as extremidades. Usado principalmente para links duplex legados.
Não escolha a polaridade de um componente. Confirme o tipo de tronco, o mapa interno do módulo e a orientação do jumper duplex juntos e mantenha um método consistente em toda a instalação. A mistura de métodos no meio-do canal é exatamente como "cada conector se encaixa, mas nada se conecta".
Como escolher um módulo de breakout MPO em 7 etapas?
1. Tipo de fibra: monomodo-ou multimodo
Confirme o link primeiro. OM3 e OM4 multimodo cobrem alcances curtos do-centro de dados; O modo-único cobre execuções mais longas e a maioria dos backbones-de alta velocidade. Nunca misture tipos de fibra em um link óptico, a menos que todo o sistema seja projetado para isso. Se você não tiver certeza de que lado está, comece commonomodo- versus fibra multimodo, e especificamente para a classe multimodo,OM3 versus OM4.
2. Conector frontal: LC ou SC
O LC domina fachadas densas de-centros de dados porque duplica a densidade da porta e se adapta à maioria dos transceptores.SCpermanece comum em telecomunicações, FTTH e plantas mais antigas. Combine o conector frontal com a interface do equipamento que você está conectando, não com o hábito.
3. Conector traseiro: MPO ou MTP e seus atributos
MTP é um conector compatível com-MPO{1}}de alto desempenho; ambas são interfaces de array, mas confirme o requisito exato antes de fazer o pedido. O conector traseiro carrega vários atributos que devem ser especificados: MPO ou MTP, macho (fixado) ou fêmea (desfixado), UPC ou APC, contagem de fibras (12/08/16/24) e grau de-perda padrão ou baixo. O acoplamento de dois conectores não fixados ou com dois pinos não funcionará, portanto o gênero não é opcional. O lado do painel-correspondenteAdaptador MPOtem que se alinhar com esse gênero e orientação chave.
4. Polaridade e mapeamento de fibra
Use o design do canal da seção de polaridade acima. Especifique o método (A, B, C ou um método universal) para todo o caminho e verifique se o mapa do módulo o suporta.

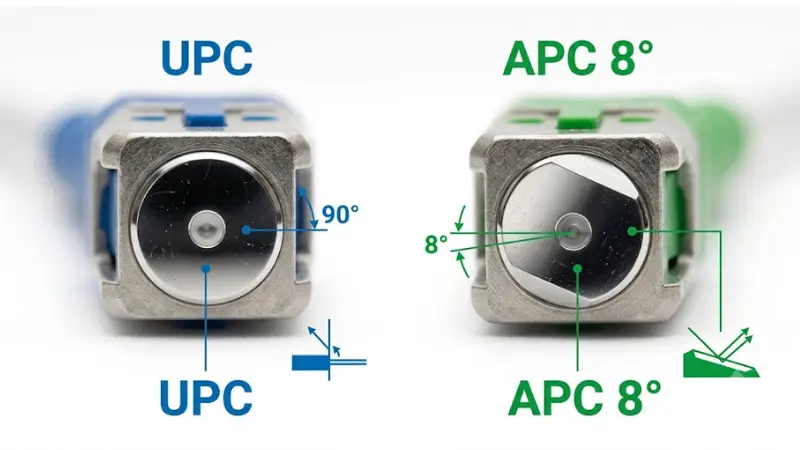

5. Face final: UPC ou APC
UPC e APC não se interligam. O UPC é comum em muitos links de-centros de dados monomodo-e multimodo; O APC, com sua face final angulada, é usado onde há importância de altas perdas de retorno, como PON e muitos sistemas de telecomunicações. O código de cores (geralmente azul para UPC, verde para APC) é um indicador útil, mas não uma garantia - de verificação das especificações. O raciocínio mais profundo está em nossa análise dePolimento PC vs UPC vs APC.
6. Contagem de portas e formato
Confirme o número de portas LC/SC frontais, o número de conectores MPO/MTP traseiros, o tamanho do LGX ou do cassete, o formato de largura- simples ou dupla-e a compatibilidade de montagem em rack ou parede. Um projeto óptico correto ainda falha em campo se o módulo não se ajustar fisicamente ao painel.

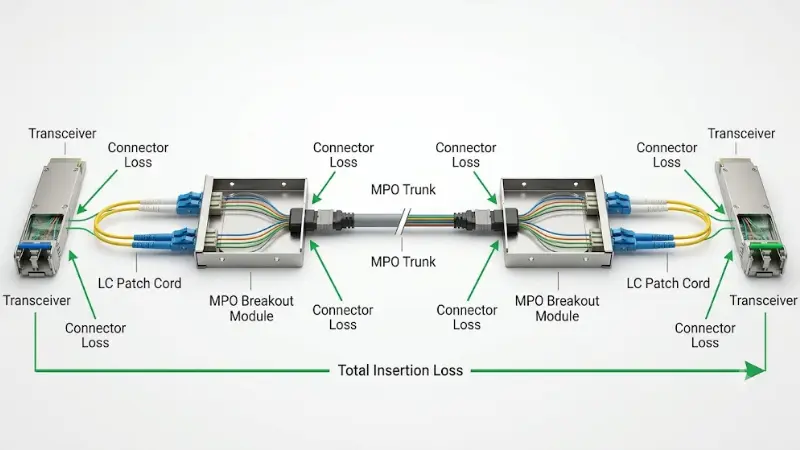

7. Perda de inserção e orçamento de link
Cada par, emenda e módulo acoplado consome parte do orçamento. Um canal MPO estruturado adiciona mais pares acoplados do que um simples jumper duplex, de modo que a margem desaparece mais rápido do que as pessoas esperam. Para verificar isso, some: a perda de canal permitida do transceptor, a atenuação da fibra ao longo da distância, cada par de conectores (normalmente alguns décimos de dB, menor para graus de perda-baixa), os pares acoplados do módulo, as perdas do patch-cordão e uma margem de segurança. Compare o total com a perda de inserção de canal especificada do transceptor, que as cláusulas IEEE 802.3 PMD definem por interface. Quando a margem é pequena, um módulo de baixa-perda e um tronco de{8}alta qualidade são o que a preserva.

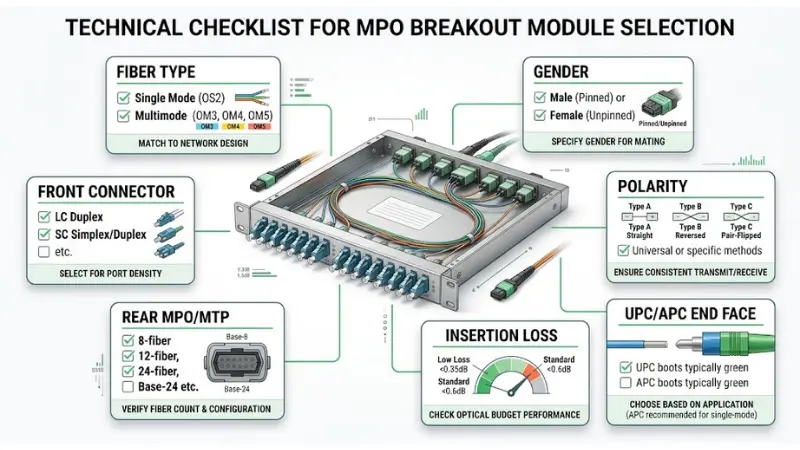

Lista de verificação de especificações do módulo de breakout MPO
Execute isso antes de fazer o pedido. Cada linha é um parâmetro, por que é importante e o erro que evita.
| Exigência | O que verificar | Por que isso importa | Erro comum |
|---|---|---|---|
| Tipo de fibra | Modo-único ou multimodo (OM3/OM4) | Fibra incompatível quebra ou degrada o link | Misturando SM e MM em um canal |
| Conector frontal | LC ou SC, duplex ou simplex | Deve corresponder à interface do transceptor | Solicitando SC para uma fachada totalmente-LC |
| Conector traseiro | MPO ou MTP, contagem de fibras | Define compatibilidade e densidade do tronco | Contagem de fibra errada para óptica SR4 |
| Gênero | Masculino (fixado) ou feminino (desfixado) | Dois conectores do mesmo-gênero não podem combinar | Fixado-em-fixado ou desafixado-em-desfixado |
| Cara final | UPC ou APC | Não-intercambiável; afeta a perda de retorno | Acasalando UPC com APC |
| Polaridade | Método A, B, C ou universal | Alinha TX a RX em todo o canal | Misturando métodos no meio-do caminho |
| Grau de perda | Perda padrão ou baixa- | Preserva a margem em links de vários-conectores | Nota padrão com um orçamento apertado |
| Fator de forma | Tamanho LGX, largura, ajuste do painel | O módulo deve ser instalado fisicamente | Cassete que não cabe no painel |
Exemplos típicos de configuração
Eles são representativos, não exaustivos, mas mostram como a contagem de fibras e o estilo de breakout são mapeados para interfaces reais.
- 40GBASE-SR4 (QSFP+):oito fibras multimodo. Um módulo MPO-para{2}}LC divide o tronco para LC para conexão com portas 10G, ou um cassete de matriz o transporta diretamente para outro QSFP+.
- 100GBASE-SR4 (QSFP28):oito fibras multimodo, totalizando quatro links de 25G. Um tronco e módulo de 8 fibras mantêm todas as fibras ativas.
- DR4 de modo-único 400G:oito fibras-monomodo em um APC MPO de 12-fibras, dividindo-se em quatro links de 100G. Observe o requisito APC aqui - um módulo UPC não atenderá esse caminho.
- Agregação de telecomunicações e ISP:muitos circuitos duplex consolidados em troncos de matriz entre ODFs e equipamentos de transporte, onde os módulos mantêm o quadro legível.
Quando a óptica paralela está executando QSFP nativo-para-QSFP, umCassete MTP-para{1}}LCé a peça lateral-do painel que torna a transição limpa e documentável.
Quando não usar um módulo Breakout MPO?
Um módulo é a escolha errada tanto quanto é a escolha certa:
- Links curtos, temporários ou de laboratório.Um cabo fan{0}}breakout é mais simples e barato, e a etiquetagem não-é um problema em pequena escala.
- Conexões diretas-de{1}}dispositivo.Se duas caixas estiverem a um metro de distância, uma montagem em leque-ou de fixação direta- evita totalmente o painel.
- Ambientes-de baixa densidade.Abaixo de alguns links por rack, os benefícios de rotulagem e proteção-do tronco de um módulo não justificam o custo ou o espaço no rack.

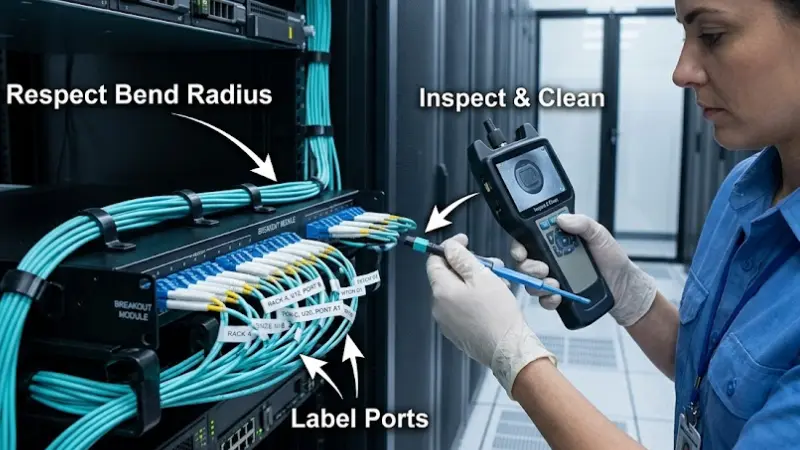

Melhores práticas de instalação e gerenciamento de cabos
Inspecione e limpe cada face final antes do acoplamento
A contaminação é a principal causa de falhas nas fibras, e uma ponteira MPO tem muitas fibras para sujar ao mesmo tempo. Inspecione e limpe de acordo com um padrão definido - a referência reconhecida éCEI 61300-3-35, que define critérios de aprovação/reprovação para limpeza-de extremidade e, em sua edição mais recente, adiciona orientações específicas para conectores MPO.
Rotule ambas as extremidades completamente
Módulo de registro, posição do painel, número da porta, ID do tronco e destino. Etiquetas completas são o que transformam uma falha futura de uma hora de rastreamento em uma correção de dois{1}}minutos.
Respeite o raio de curvatura
Não force os cabos em curvas apertadas. A violação do raio de curvatura mínimo aumenta imediatamente a atenuação e reduz a vida útil do cabo.
Deixe o porta-malas em paz
Faça patches de rotina nas portas frontais. Cada vez que você perturba um conector do conjunto traseiro, você corre o risco de poeira, desalinhamento e perdas adicionais.
Teste e documente após a instalação
Verifique a perda de inserção, a continuidade e a polaridade e arquive os resultados para links críticos. A primeira instalação é o momento mais barato para detectar um erro de polaridade ou gênero.
Lista de verificação para solução de problemas: quando um link MPO não aparece?
Se um link estiver escuro ou com erro após uma instalação limpa, analise-os na ordem antes de suspeitar da ótica:
- Acabar-com a limpeza do rosto.Inspecione-reinspecione e limpe o ferrolho MPO e as faces frontais do LC/SC.
- TX/RX e polaridade.Confirme se a transmissão chega ao recebimento de ponta a ponta; um erro de polaridade é a causa mais provável quando tudo se ajusta fisicamente.
- Gênero do conector.Verifique os posicionamentos fixados e soltos no MPO traseiro.
- Fim-tipo de rosto.Verifique se você não associou UPC a APC em nenhum lugar do caminho.
- Tipo e grau de fibra.Confirme a consistência SM/MM e o grau OM no tronco, módulo e jumpers.
- Compatibilidade do transceptor.Combine a óptica com a fibra, alcance e taxa.
- Orçamento de links.Re-adicione a perda; uma margem estreita mais um par de conectores marginal podem derrubá-lo.
O que fornecer ao solicitar um orçamento?
A maioria dos atrasos nas cotações vem de parâmetros ausentes, não de preços. Para obter uma recomendação precisa do módulo em uma única passagem, envie-os juntos:
- Modo e grau de fibra (SM ou MM OM3/OM4)
- Conector frontal e contagem (LC/SC, duplex/simplex, número de portas)
- Contagem de fibra traseira MPO/MTP (8/12/16/24)
- Gênero MPO (masculino/fixado ou feminino/desfixado)
- Face final (UPC ou APC) para frente e traseira
- Método de polaridade para o canal completo
- Grau de perda (perda padrão ou baixa-) e qualquer link-meta de orçamento
- Tamanho do módulo e painel/gabinete que ele deve caber
- Quantidade e o aplicativo ou transceptor que ela atende
Um breve diagrama de canais responde à maioria delas de uma só vez. Com esses detalhes, você podesolicite uma cotaçãoe tenha a configuração confirmada em vez de adivinhada.
Perguntas frequentes
MTP é o mesmo que MPO?
O MTP é um conector específico de alto-desempenho criado na interface MPO, portanto, é compatível-com MPO, mas é uma variante premium. Nas compras, sempre confirme se o projeto exige MPO, MTP ou ambos.
Qual é a diferença entre um módulo breakout MPO e um cassete MPO?
Geralmente são o mesmo objeto visto de duas maneiras. "Cassete" descreve a forma modular fechada que se encaixa em um painel; "módulo breakout" descreve a função de quebrar fibras MPO/MTP para LC ou SC.
Um módulo pode ser usado para modo-único e multimodo?
Não. O módulo é construído para um tipo de fibra. Usar um módulo multimodo em um link de{2}modo único ou vice-versa não funcionará corretamente.
Como posso saber qual polaridade escolher?
Verifique todo o canal -, transceptores, tronco, adaptadores, jumpers e módulo - e mantenha um método consistente o tempo todo. Se não tiver certeza, envie um diagrama de links ao seu fornecedor antes de fazer o pedido.
Quantas portas LC um módulo MPO de 12 fibras me oferece?
Seis portas duplex LC, já que cada link duplex utiliza duas fibras. Um módulo de 8 fibras fornece quatro e um módulo de 24 fibras fornece doze.
Devo pedir MPO masculino (fixado) ou feminino (desfixado)?
Depende do posicionamento do módulo: um lado de cada par acoplado deve ser fixado e o outro desafixado. Confirme o gênero do porta-malas e do adaptador ao qual ele se conecta antes de fazer o pedido.
Quando um cabo breakout é melhor do que um módulo?
Para links curtos, temporários, de baixa{0}}densidade ou diretos de dispositivo-a{2}}dispositivo, um cabo-fan-out é mais simples e barato. Os módulos ganham em execuções permanentes, densas e estruturadas que necessitam de rotulagem e proteção de tronco.
Preciso de APC no MPO se minhas portas LC forem UPC?
Isso depende do requisito de perda-de retorno do link e do restante do canal, e não apenas das portas LC. APC é necessária para PON e muitos caminhos de telecomunicações; especifique a face final de forma consistente e nunca combine UPC com APC.
Os módulos breakout MPO são apenas para data centers?
Não. Eles também são usados em salas de telecomunicações, redes de ISP, escritórios centrais e backbones empresariais - em qualquer lugar que fibra de alta{2}}densidade precise ser organizada e rastreada.
Que informações devo enviar para um orçamento?
Modo e grau de fibra, conector frontal e contagem, contagem de fibras traseiras, gênero MPO, face final, polaridade, grau de perda, tamanho do módulo, quantidade e aplicação. Um diagrama de canal cobre a maior parte disso.
Principais conclusões
Um módulo de breakout MPO transforma um tronco MPO/MTP de alta{0}densidade em patches LC ou SC organizados, reduzindo o congestionamento, protegendo o backbone e facilitando a migração 40G/100G/400G. A decisão que importa não é a contagem de portas -, mas sim a correspondência do tipo de fibra, tipo e gênero do conector, face final, polaridade, grau de perda e fator de forma em todo o canal. Especifique esses parâmetros primeiro, confirme-os em seus transceptores e troncos, e o módulo será instalado uma vez e permanecerá silencioso.
