Por que a divisão desequilibrada faz sentido para projetos rurais de FTTH

O design funcionou. Simplesmente não era a maneira mais eficiente de conectar 32 casas tão espalhadas.

Essa conversa é bem típica do que vemos comFTTH Ruralprojetos. O desafio não é a viabilidade técnica-é a economia. E quando você começa a otimizar o custo por casa passada em áreas de baixa-densidade, você acaba olhando seriamente para uma divisão desequilibrada.

Então, o que realmente está acontecendo aqui? A questão resume-se a uma incompatibilidade fundamental entre o funcionamento da arquitectura PON tradicional e a forma como os assinantes rurais são distribuídos fisicamente.

Em um bairro denso, você pode ter 64 casas em um raio de 500 metros de um gabinete divisor. Você instala um divisor 1:64, passa cabos curtos em cada casa e a economia funciona perfeitamente. O custo do divisor é dividido entre 64 assinantes. Os cabos são curtos. Todos estão felizes.

Agora imagine uma rota rural. Você tem talvez 30 casas espalhadas ao longo de 20 quilômetros de estrada. Alguns estão agrupados em grupos de 4-6 perto de encruzilhadas. Outros ficam sozinhos em lotes de 40 acres. Se você tentar atendê-los com um divisor centralizado, estará executando fios de fibra individuais por quilômetros para chegar às casas no extremo de sua área de serviço.

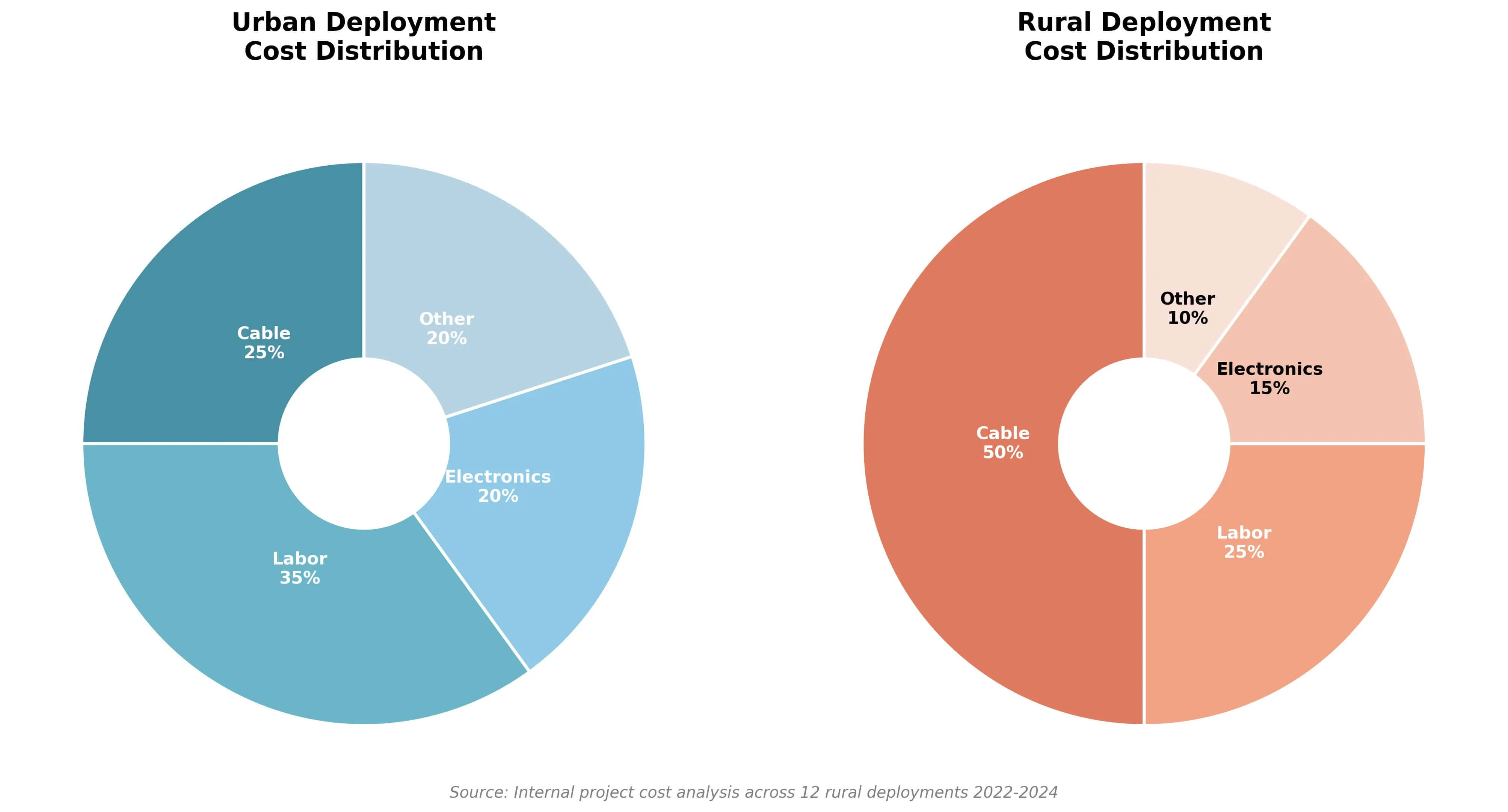

É aqui que o dinheiro realmente vai em uma construção rural típica:

Observe como os custos trabalhistas permanecem relativamente estáveis ​​entre os dois cenários, mas os custos dos cabos aumentam nas áreas rurais. Esse é o seu ponto de vantagem. Quando o cabo representa metade do custo do seu projeto em vez de um quarto, cada decisão de projeto que adiciona comprimento de fibra atinge fortemente o seu orçamento. E os designs tradicionais de divisores balanceados adicionam muita fibra desnecessária em cenários rurais.

A abordagem alternativa-e é isso que recomendamos ao ISP de Montana-usa o que é chamado de divisão desequilibrada ou assimétrica. O conceito não é novo. Os engenheiros de telecomunicações usam taps ópticos há décadas na distribuição de TV a cabo. Mas está ganhando muita força paraFTTH Ruralporque aborda diretamente o problema-do custo da fibra.

Uma introdução técnica rápida se você estiver menos familiarizado com os tipos de divisores:

PadrãoDivisor CLPAs configurações dividem a potência óptica de entrada igualmente entre todas as saídas. Um divisor 1:8 envia 12,5% da luz para cada uma de suas oito portas de saída. Um divisor 1:32 divide a energia em 32 porções iguais. Esses divisores balanceados funcionam muito bem quando você precisa atender um grupo de assinantes em um único local.

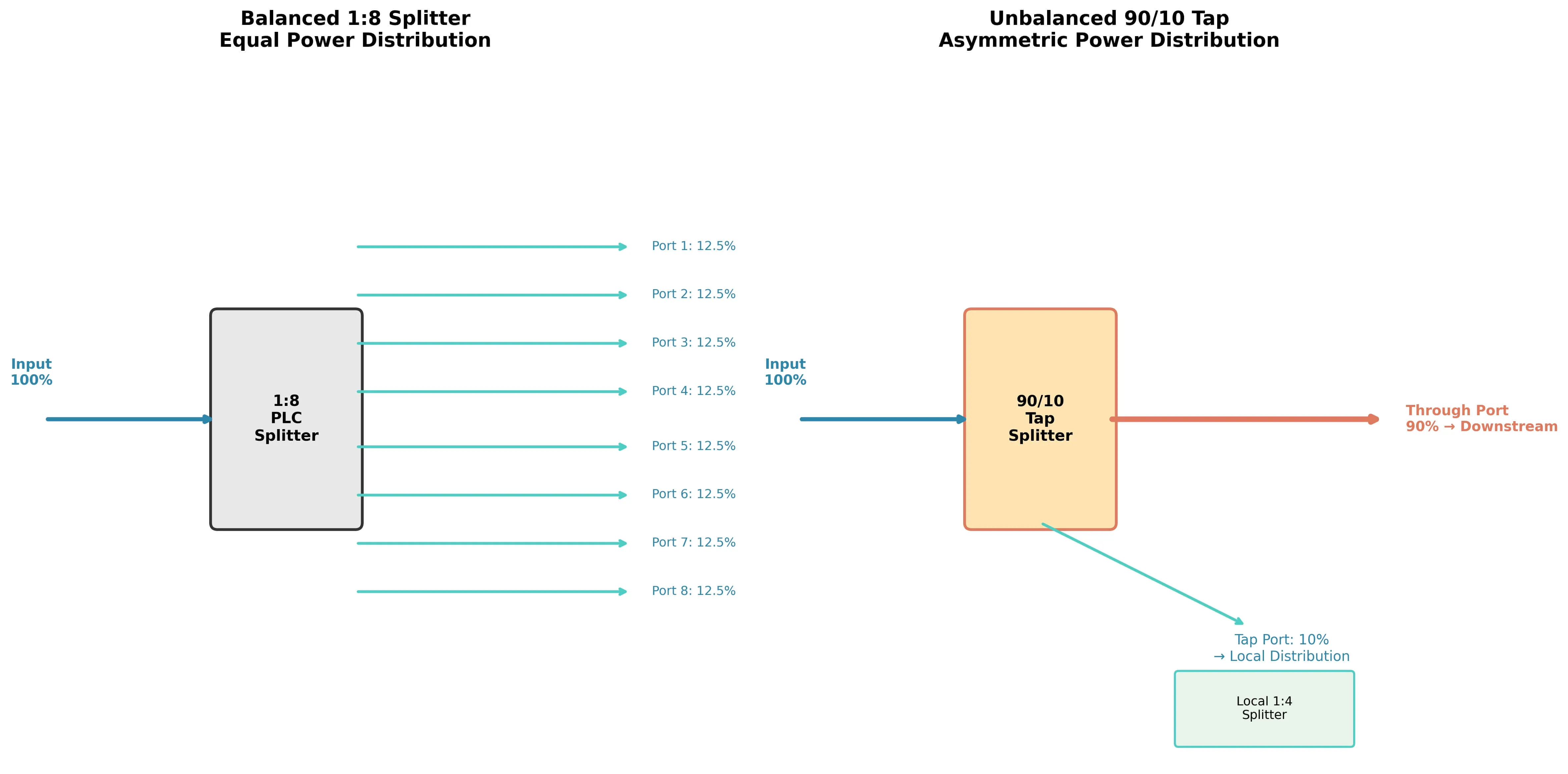

Divisores desequilibrados fazem algo diferente. Em vez de divisão igual, eles dividem o poder de acordo com uma proporção projetada-digamos 90/10 ou 70/30. A porção maior continua pela fibra tronco para atender locais downstream. A porção menor atende aos assinantes naquele ponto específico.

Por que isso é importante para as redes rurais? Porque você pode encadear-várias derivações não balanceadas ao longo de uma única fibra tronco, extraindo apenas energia suficiente em cada local para atender as residências locais, preservando o orçamento óptico para locais mais adiante.

Uma observação de nossos engenheiros seniores sobre a seleção da relação de tap:

Quando decidimos entre 90/10 e 70/30, não estamos apenas observando os valores de atenuação em uma planilha. Há um fator prático que é constantemente esquecido:espaço para manutenção futura.

Aqui está nossa regra prática. Se um cluster tiver atualmente apenas três casas, mas houver terrenos baldios próximos, geralmente recomendaremos uma proporção de aproveitamento um pouco maior do que a matemática exige estritamente-digamos 80/20 em vez de 90/10. A razão? Em áreas rurais, enviar uma equipe de volta para-emendar uma derivação tronco custa muito mais do que a energia óptica que você economizou ao usar o mínimo. Preferimos sacrificar 1dB de margem downstream antecipadamente do que perder a capacidade de adicionar assinantes posteriormente sem grandes retrabalhos. Construa a sala "plug and play" agora; você se agradecerá em dois anos, quando uma nova casa surgir na estrada.

Vejamos como isso realmente funciona em campo. Veja aquele projeto de Montana que mencionamos. Depois de revisar seu projeto original, nós os ajudamos a modelar uma alternativa usando uma arquitetura de torneiras distribuídas.

O projeto original previa um cabo de distribuição de 48-fibras percorrendo toda a rota de 18 quilômetros, com fibras se desprendendo em vários pontos para alcançar os clusters de assinantes. Total de quilômetros de fibra no projeto: aproximadamente 380.

A abordagem revisada usou um tronco de 2-fibras (primário mais backup) com pontos de contato em cada cluster de assinante. No primeiro cluster-a cerca de 3 quilômetros da extremidade-head-end, um toque de 90/10 desvia 10% da potência óptica para um pequenoCaixa FDB/FATabrigando um divisor balanceado 1:8. Isso atende 6 casas próximas. Os 90% restantes continuam pelo tronco.

No quilómetro 7, outra torneira (esta 85/15) serve um aglomerado de 8 habitações. No quilômetro 12, uma torneira 80/20 atende 10 residências. E assim por diante, até que o cluster final receba qualquer energia óptica que permaneça-dentro do orçamento de energia GPON para operação adequada do ONT.

Estimativas de custos de cabos com base nos preços de fibra em massa de 2024; os custos reais variam de acordo com o fornecedor, o tipo de cabo e o volume do pedido.

Oa redução de fibra chegou a cerca de 65%. Mesmo contabilizando as unidades de torneiras e gabinetes adicionais em cada ponto de agrupamento, a economia líquida de material ultrapassou US$ 40 mil nesta rota de 18 quilômetros.

Para este ISP, os US$ 40.000 economizados em cabos significaram que eles poderiam estender seu alcance de fibra a duas pequenas comunidades adicionais que foram anteriormente consideradas “inviáveis” sob o orçamento da subvenção. Essa é a verdadeira recompensa-não apenas economizar dinheiro, mas expandir o que é realmente possível dentro de um envelope de financiamento fixo.

O ISP avançou com o design desequilibrado. Nós fornecemos oDivisores CLPe trabalhei com eles na seleção da taxa de tap para cada nó.

Você não pode simplesmente conectar derivações ao longo de uma fibra sem entender o que acontece com seu orçamento de energia óptica. É aqui que as implantações rurais se tornam tecnicamente interessantes-e onde alguns planejadores de rede enfrentam problemas.

Cada componente de uma PON apresenta perda. A própria fibra atenua o sinal em aproximadamente 0,35 dB por quilômetro no comprimento de onda de 1310 nm. Os conectores adicionam 0,3-0,5 dB cada. As emendas contribuem com 0,1-0,2 dB. E os divisores introduzem perdas com base em sua configuração.

Para divisores balanceados, a matemática é simples: um divisor 1:8 introduz cerca de 10,5 dB de perda, independentemente da porta de saída medida. Todas as portas veem o mesmo nível de energia.

As torneiras desequilibradas se comportam de maneira diferente. A porta de passagem (que transporta energia para os taps downstream) apresenta uma perda relativamente baixa-normalmente de 0,5 a 2,5 dB, dependendo da taxa de divisão. A porta tap (que atende assinantes locais) apresenta maior perda correspondente à sua menor alocação de energia.

A tabela abaixo mostra valores típicos de perda de inserção para taxas de tap comuns. Esses são números representativos-sempre verifique as especificações do fabricante para os componentes reais que você está implantando.

Fonte: Compilado a partir de planilhas de dados de vários fabricantes de divisores PLC, incluindo Corning, CommScope e vários fornecedores OEM. Os valores representam desempenho típico em 1310/1550 nm; as especificações reais variam de acordo com o fabricante.

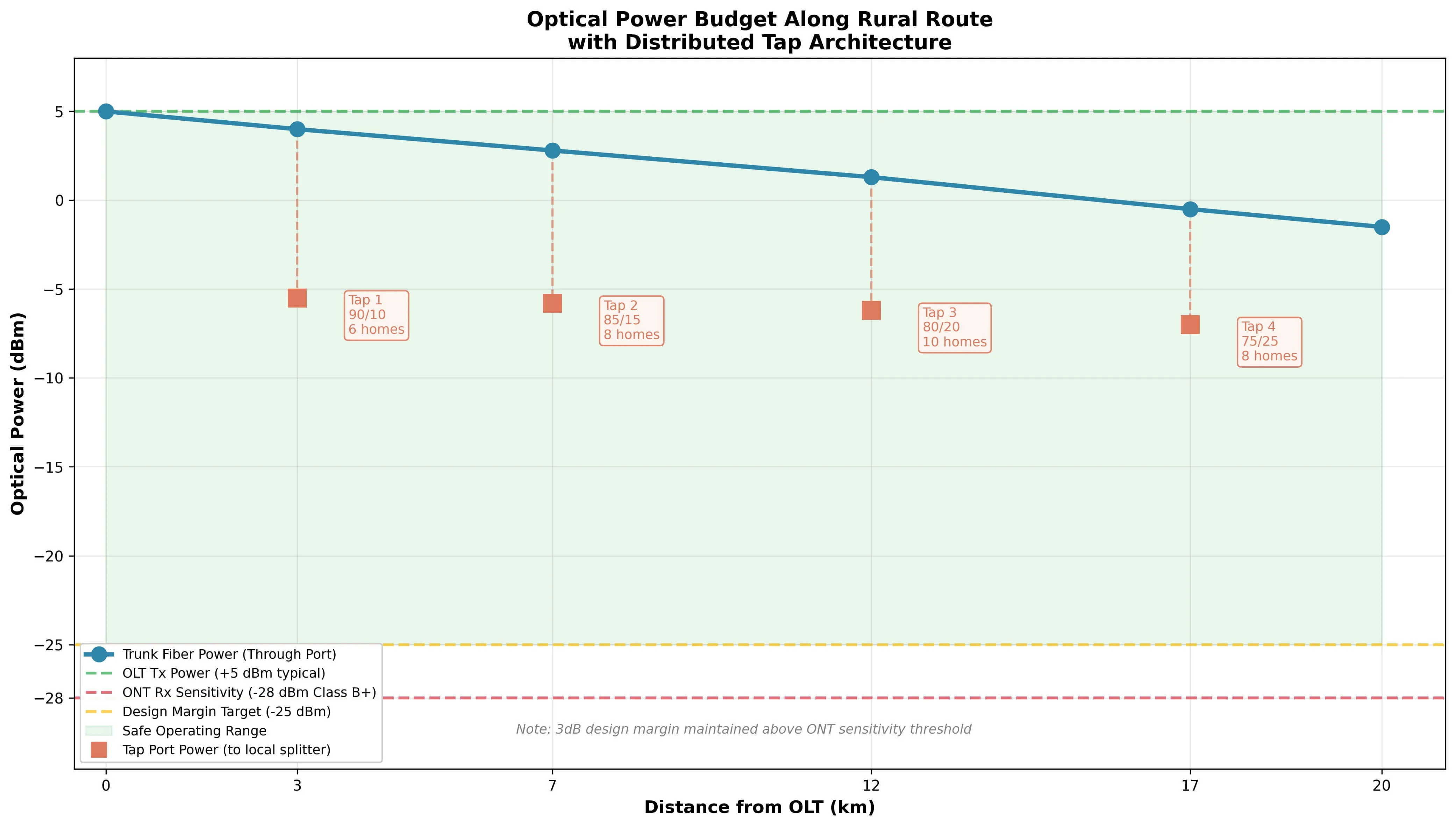

Um sistema GPON padrão fornece cerca de 28 dB de orçamento óptico entre o transmissor OLT e o receptor ONT. XGS-PON oferece 29-35 dB dependendo da classe do transceptor. Seu trabalho é garantir que cada assinante,-incluindo aquele que está no final da sua cadeia de taps, receba um sinal adequado dentro desse orçamento.

Um aviso de nossas equipes de campo:

Muitos planejadores calculam esse orçamento de 28 dB até a última casa decimal, extraindo cada quilômetro que podem do link. Mas em lugares como Montana ou o norte da Escandinávia, é preciso levar em consideração as perdas no inverno.

Nós mesmos medimos isso: o frio extremo faz com que os cabos de fibra se contraiam, e adaptadores de-qualidade inferior podem desenvolver pequenas mudanças físicas que introduzem uma perda extra de 0,5 a 1dB que não existia em setembro. Nossa regra de design é simples-ao calcular a potência no último ONT de uma cadeia,construímos pelo menos 3dB de margem rígida. Se sua matemática mostrar -26dBm no assinante final e você considerar isso bom, você está a uma nevasca ou a um conector antigo de uma chamada de serviço. Não sacrifique a estabilidade do link apenas para dar mais um toque.

Os componentes físicos são tão importantes quanto o design óptico. Cada ponto de derivação precisa de um gabinete que proteja o divisor, forneça pontos de conexão para cabos drop e sobreviva a qualquer clima que seu território de serviço apresentar.

Para implantações rurais, isso geralmente significa uma classificação-externaCaixa FDB/FATcom proteção de entrada IP55 ou superior. O gabinete precisa acomodar o divisor de taps e um pequeno divisor balanceado (normalmente 1:4 ou 1:8) para distribuição local. A contagem de portas deve corresponder ao seu cluster de assinantes com espaço para algumas peças sobressalentes. E as opções de montagem precisam se adequar aos seus cenários reais de instalação-montagem em poste, montagem em fio ou montagem em parede, dependendo do local.

Vimos projetos falharem ao especificar gabinetes que pareciam adequados no papel, mas que não funcionavam em campo. Uma caixa classificada para 8 conexões de assinantes não ajuda se você não conseguir rotear e gerenciar os cabos de conexão de maneira limpa. Um gabinete com suportes somente para-montagem-na parede se torna um problema quando metade dos locais de torneira estão em postes.

quando nós fornecemosCaixas terminais de fibra ópticapara projetos como o de Montana, nos concentramos em-recursos práticos-de campo, como roteamento interno dedicado para o módulo de torneira não balanceada-para garantir que a caixa permaneça gerenciável mesmo à medida que os clusters crescem. O que importa mais do que qualquer produto específico é combinar as especificações do gabinete com as condições reais de campo. Uma caixa de US$ 50 que não veda adequadamente contra poeira custará muito mais em viagens de caminhão do que uma caixa de US$ 80 que faz o trabalho certo na primeira vez.

Uma questão que surge constantemente: quando a divisão desequilibrada realmente faz sentido em vez de manter a arquitetura tradicional equilibrada?

A resposta honesta é que depende da geometria específica da sua rota. Mas alguns padrões são mantidos de forma bastante consistente.

A arquitetura de toque distribuído tende a vencer quando a densidade de assinantes cai abaixo de 15-20 casas por trajeto-quilômetro. Em densidades mais altas, a economia de fibra diminui porque você já está relativamente próximo da maioria dos assinantes, independentemente de onde colocar seu divisor. Em densidades mais baixas,-especialmente quando as casas se agrupam em grupos separados por longos trechos de estradas vazias, a economia aumenta rapidamente.

O comprimento da rota também é importante. Em rotas curtas com menos de 5 a 8 quilômetros, a complexidade do gerenciamento de múltiplos pontos de derivação pode não justificar a economia de fibra. Em rotas longas que excedem 15 a 20 quilômetros, você frequentemente obtém economias substanciais que facilmente superam os custos adicionais de planejamento e componentes.

Quando abandonar a arquitetura desequilibrada-nossa opinião honesta:

Olha, gostamos dessa abordagem e a recomendamos com frequência. Mas há situações em que você deve optar pelos designs tradicionais balanceados 1:32 ou 1:64:

1. Áreas de crescimento suburbano "incêndio selvagem".Se a sua rota passar por terras que estão prestes a ver um grande desenvolvimento habitacional nos próximos três anos, uma cadeia de abastecimento desequilibrada irá saturar rapidamente. Expandir posteriormente significa re-reprojetar todo o orçamento óptico ou executar a infraestrutura paralela. Nenhum dos dois é divertido. Nesses casos, a flexibilidade de uma arquitetura balanceada-onde você pode simplesmente iluminar portas divisoras não utilizadas-compensa o custo extra do cabo.

2. Suas equipes de manutenção não se sentem confortáveis-com o OTDR.Solucionar problemas de uma rede desequilibrada é genuinamente mais difícil do que uma simples divisão 1:32. O perfil de perda se parece com uma escada em um rastreamento de OTDR, e se seus técnicos de campo souberem apenas como usar um localizador visual de falhas-de luz vermelha, eles terão dificuldades. Vimos operadoras adotarem projetos de torneiras distribuídas e depois passarem seis meses frustradas porque cada chamada de serviço leva o dobro do tempo. Se sua equipe não estiver preparada para a curva de aprendizado, pague pela fibra extra e simplifique a manutenção.

QuandoDivisores balanceados vs. desequilibradosfica por pouco, geralmente perguntamos: quão confiante você está em suas projeções de crescimento de assinantes e quão qualificada é sua equipe de campo? Se ambas as respostas forem “bastante sólidas”, o desequilibrado geralmente ganha em termos de custo. Se alguma das respostas for “honestamente, não tenho certeza”, o equilíbrio lhe dará mais espaço para se adaptar.

O teste e a certificação para redes desequilibradas requerem ajustes nos procedimentos PON padrão. Vários pontos de divisão criam rastreamentos de OTDR que parecem diferentes das arquiteturas tradicionais de{1}divisor único, e os técnicos precisam entender o que estão vendo.

Cada toque aparece como um evento de perda discreto em um rastreamento do OTDR. A perda da porta de passagem é relativamente pequena (menos de 2 dB para a maioria das relações), enquanto a porta de derivação apresenta uma perda maior correspondente à sua relação projetada. Os técnicos não familiarizados com esta arquitetura às vezes interpretam erroneamente essas perdas esperadas como falhas.

A VIAVI e outros fabricantes de equipamentos de teste adicionaram modos específicos para caracterizar redes divisoras cônicas/desbalanceadas. De acordo com a documentação técnica da VIAVI, seus produtos PON OTDR agora incluem “suporte a divisor não balanceado” especificamente para atender aos requisitos de teste de arquiteturas de tap distribuídas.

A documentação se torna mais crítica com projetos de torneiras distribuídas. Cada gabinete deve ser rotulado com sua taxa de tap e a perda óptica cumulativa até aquele ponto. Quando um técnico responde a uma chamada de serviço dois anos após a instalação, ele precisa compreender rapidamente os níveis de energia esperados naquele local sem recalcular todo o orçamento do zero.

Para as operadoras de rede dos EUA que buscam financiamento federal,FTTH Ruralos projetos geralmente se qualificam para doações e empréstimos do USDA ReConnect. O programa investiu mais de 5 mil milhões de dólares desde 2018, levando a banda larga a zonas rurais mal servidas. Os requisitos atuais exigem capacidade de serviço simétrico de 100 Mbps-bem ao alcance para redes GPON ou XGS-PON adequadamente projetadas, independentemente de você usar arquitetura balanceada ou não balanceada.

A principal restrição é demonstrar que seu projeto realmente oferece um serviço adequado a cada local de assinante. Os cálculos do seu orçamento óptico precisam mostrar margem suficiente mesmo nos locais mais distantes. A arquitetura desequilibrada não altera os requisitos fundamentais de desempenho-apenas altera a forma como você aloca a energia óptica para atendê-los com eficiência.

Se você está planejando umFTTH RuralSe a implantação e as suas rotas mostrarem os padrões de assinantes dispersos e agrupados, típicos das áreas agrícolas, a divisão desequilibrada merece uma avaliação séria. O potencial para reduzir os custos dos cabos de fibra em 30-50% tem um impacto direto na viabilidade do projeto, especialmente quando o caso de negócio já é apertado.

Os requisitos técnicos não são exóticos. Você precisa de qualidadeDivisor CLPcomponentes com especificações verificadas para configurações balanceadas e não balanceadas. Você precisa de classificação-externaCaixa FDB/FATgabinetes apropriados para seus cenários de instalação. E você precisa de uma engenharia de orçamento óptico cuidadosa para garantir que cada assinante receba o sinal adequado.

O que faz a diferença entre implantações rurais bem-sucedidas e difíceis geralmente não é a tecnologia-é se o design da rede leva em conta as realidades rurais, em vez de transplantar suposições urbanas para um ambiente fundamentalmente diferente.

O primeiro passo mais valioso? Mapeie a localização real dos seus assinantes e a geometria da rota. A escolha correta da arquitetura decorre dessa análise, e não da aplicação de um modelo padrão. Se você está mapeando uma rota rural e a matemática não está batendo, envie-nos a geometria da sua rota. Podemos executar uma análise comparativa rápida de arquiteturas balanceadas e não balanceadas para seu projeto específico-sem compromisso.Entre em contato com nossa equipe-este é exatamente o tipo de problema em que gostamos de trabalhar.
